G1 sondaj rapor et

GeoDin Onsite'ı yükledikten ve lisansınızı etkinleştirdikten sonra, bir G1 sondaj raporu oluşturabilirsiniz. GeoDin Onsite, G1 sondaj raporları için birden fazla standardı ve SEP3 Raporu için ISO 22475 saha standardını destekler. Bu eğitimde, örnek olarak G1 standardını kullanacağız.

Temel kurulumu henüz tamamlamadıysanız, şuraya bakın Yükleme ve lisanslama ve İlk aşama için yönlendirme.

1. Proje standardını yapılandırın

Başlamak için, projeniz için standardı yapılandırın:

1. GeoDin Onsite uygulamasını Açın.

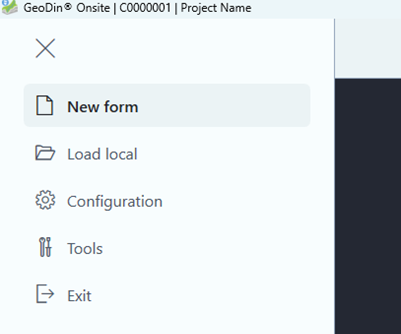

2. Tıklayın Konfigürasyon Şuradan menüden şuraya konfigürasyon penceresini Aç.

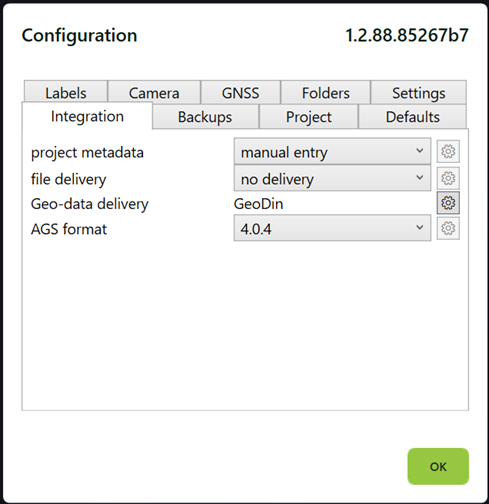

1. Şuraya gidin Entegrasyon sekmesi.

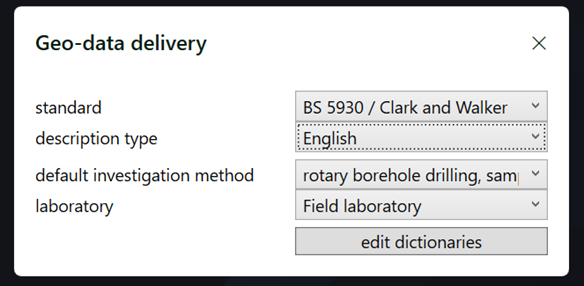

1. Altındaki Ayarlar şalterine tıklayın Geo-veri teslimi. Bu, bir Ayarlar penceresi Açar. GeoDin Onsite birden çok Standartlar destekler. standart olarak, Standart BS 5930 / Clark VE Walker olarak ayarlanmıştır.

1. Uygun Standart seçildikten sonra, tıklayın Kapat Geo-data teslim penceresi içinde, ardından tıklayın Tamam Konfigürasyon penceresi içinde.

Bkz. Geo-data Standartlar desteklenen Standartlara ait Tamamen Liste ve bir Standartı Daha sonra değiştirmenin sonuçları için.

2. Proje kurulumu

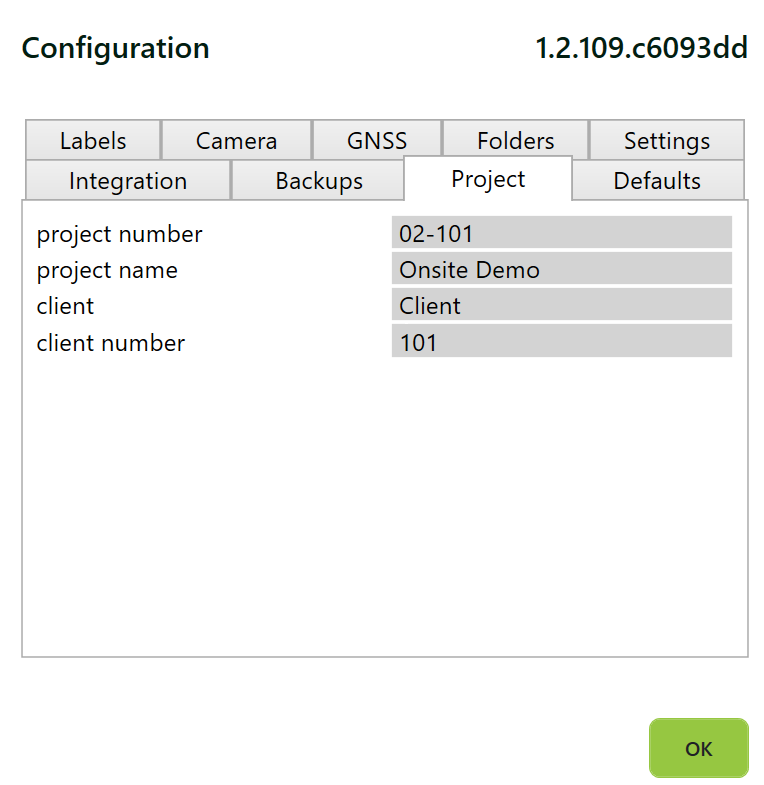

1. Konfigürasyon iletişim kutusu içinde, seç Proje sekmesini şuraya projenize özgü detaylarınızı girmek için.

1. Bu girdiler, Proje ile ilişkili tüm formlarda otomatik olarak görünür ve verilerinizi tutarlı tutar.
2. Proje numarası, Dosya depolama ve Sistem işlemleriyle uyumluluğu sağlamak için şu biçimlendirme kurallarına uymalıdır:

• İzin verilen karakterler: harfler, sayılar, kısa çizgiler (-), ve alt çizgiler (_)
• İzin verilmez: boşluklar veya özel karakterler (örn. *, @, #)

Önemli: Yıldız işaretleri gibi özel karakterler (*) otomatik olarak alt çizgilere dönüştürülür. GeoDin Onsite, Proje numarası ile adlandırılmış klasörlerde formları saklar ve bazı Semboller işletim Sistemi tarafından kısıtlanır.

Bkz. Proje kurulumu iki Proje-meta verisi modu (Elle ve GeoDinML-driven) üzerinde Tamamen detaylar için.

3. Bir G1 sondaj Rapor et oluşturun

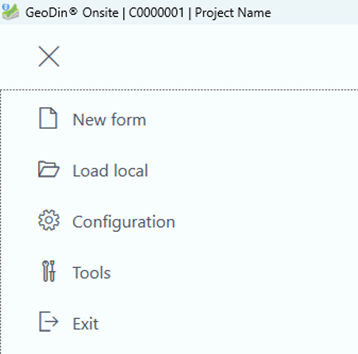

1. Şuradan menü, seç Yeni Form.

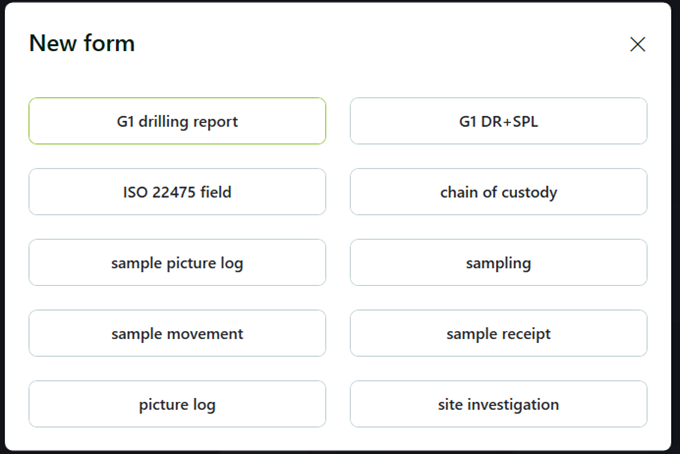

1. Yeni Form penceresi içinde, seç G1 Sondaj Rapor et.

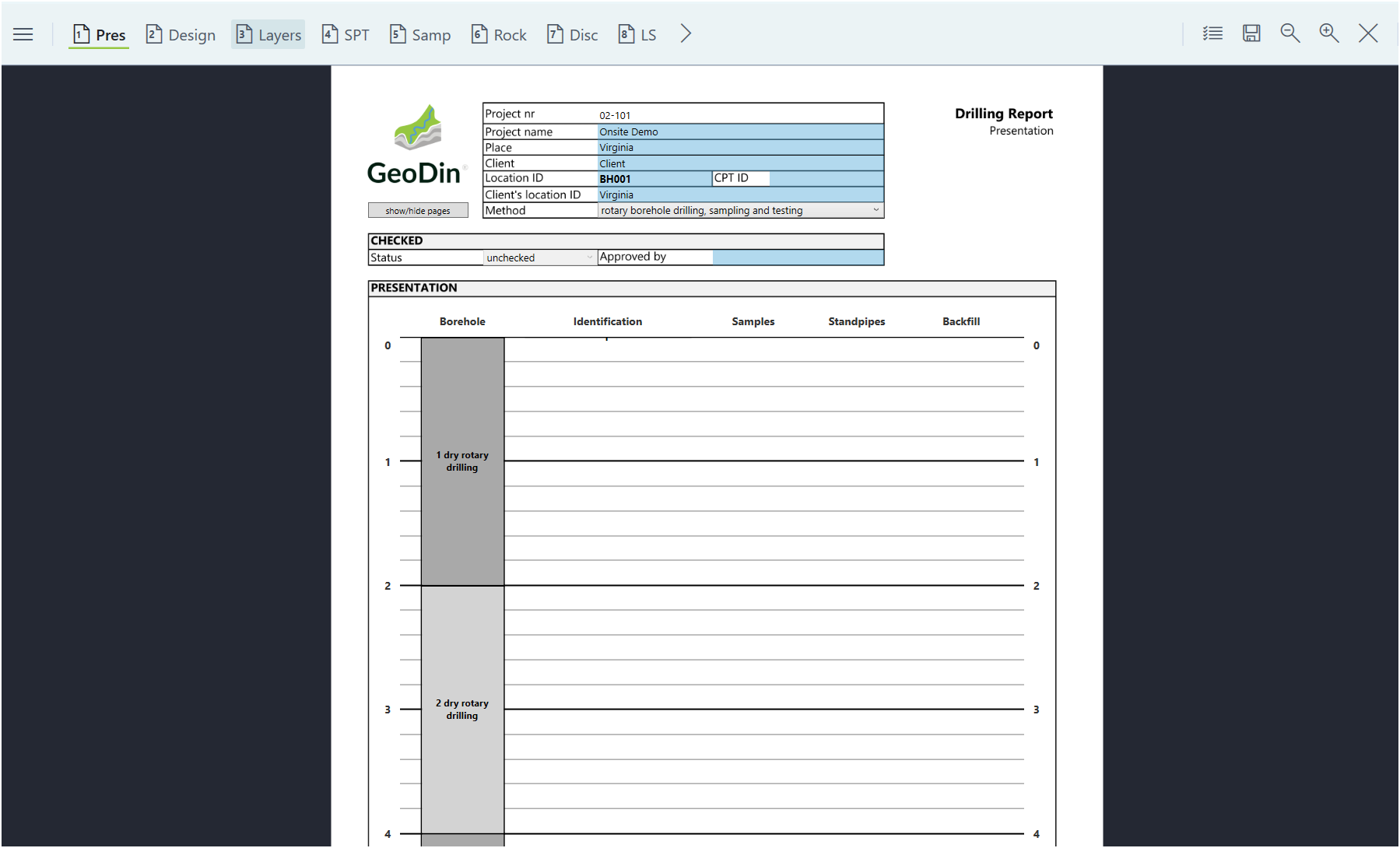

1. G1 Rapor et sekiz standart sayfadan oluşur. Projeniz ihtiyaçlarına göre İhtiyaç duyulan Bilgi'yi Doldur.

3.1 Sondaj raporu Parametreler yönetimi

1. Seçenekler menüsüne erişim

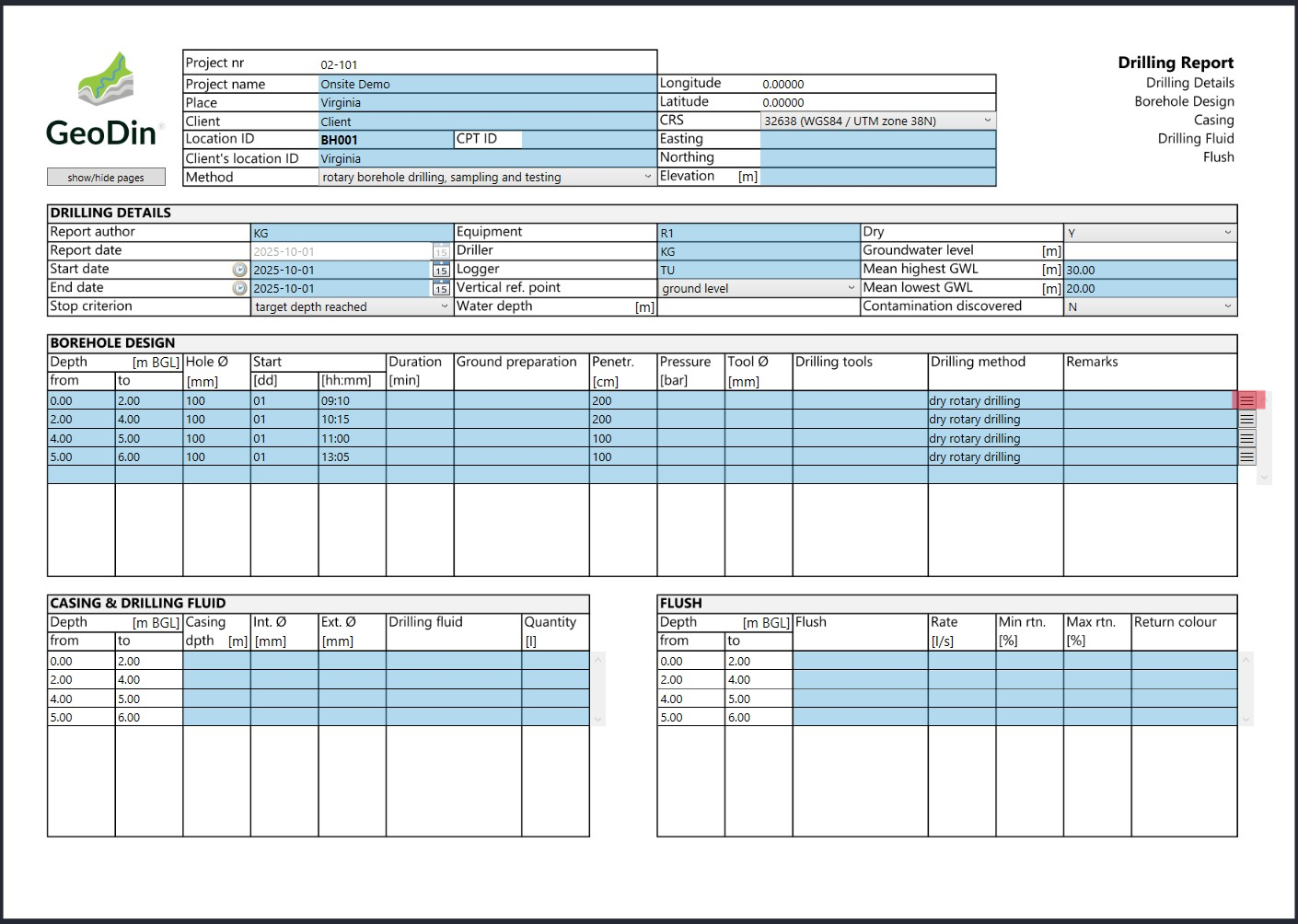

• İkinci sayfaya tıklayın, Tasarım; sondaj delme raporunu özelleştirmeye başlamak için.
• şuna tıklayın üç çizgili menü (kırmızı renkte Vurgulu) sondaj tasarım kutusunun yan tarafında, mevcut seçenekleri görüntülemek için.

1. Giriş yöntemleri

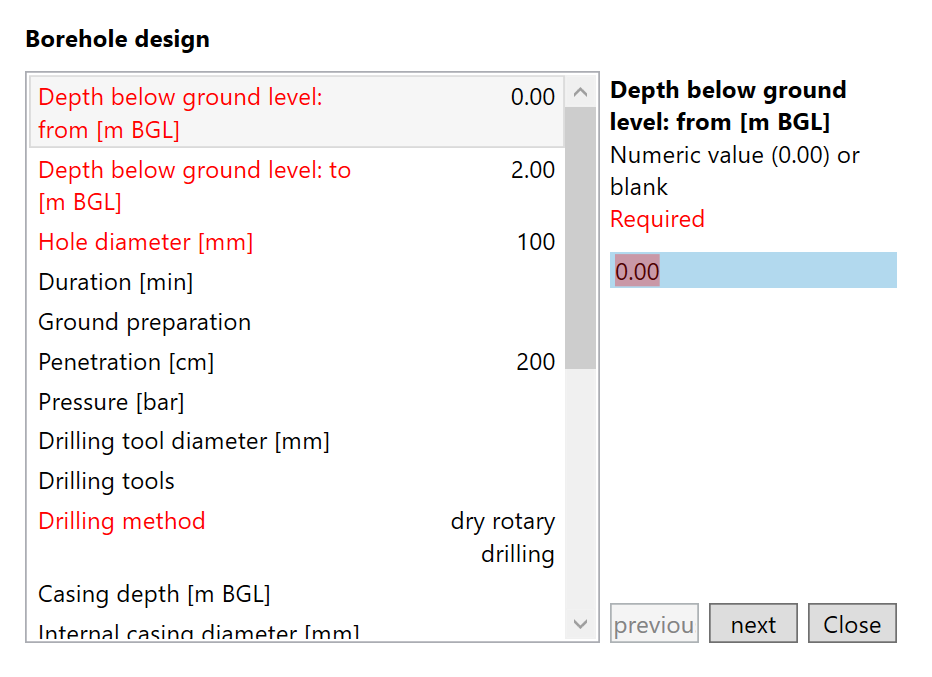

• Yapıcıyı Aç - yapılandırılmış bir arayüzde sondaj tasarım parametrelerini girmek için yapıcıyı başlatın.
• Doğrudan Giriş - alternatif olarak, değerleri doğrudan ilgili alanlara girin.

1. Zorunlu ve isteğe bağlı alanlar

• içinde Vurgulu alanlar kırmızı dır zorunludur.
• Diğer tüm alanlar isteğe bağlıdır - bunları projenin gerektirdiği şekilde doldurun.

1. Satır yönetimi

• Üstüne/altına satır ekle - mevcut olanın üstüne veya altına yeni bir satır ekleyin.
• Satırı Sil - artık gerekli değilse Seçildi satırı kaldırın.

1. Derinliklerin otomatik doldurulması Bir "Şuradan" ve "şuraya" derinlik girişi tamamlandıktan sonra, sonraki satıra tıklamak derinlik değerlerini otomatik olarak doldurur ve sürekliliği sağlar.
2. Tamamlandıktan sonra, doğrula şalterine tıklayın sol üst köşedeki veya Doğrula menüden seçin.

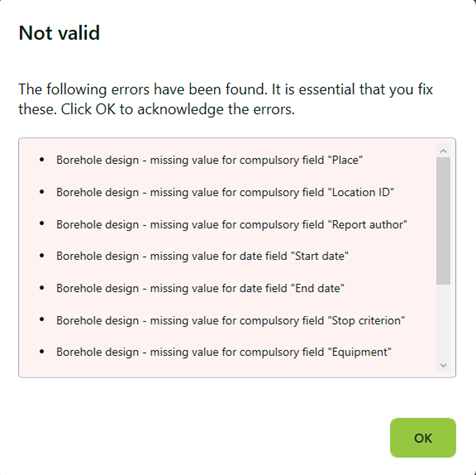

• Herhangi bir bilgi eksik veya yanlışsa, Geçersiz Kılma penceresi ilgili mesajları listeler.

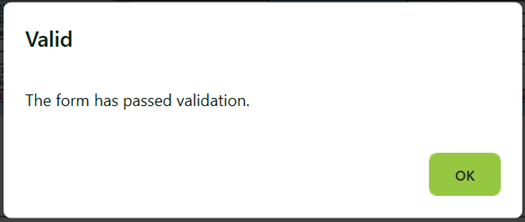

• Tüm bilgiler doğruysa, doğrulama başarıyla tamamlanır.

Formu yalnızca doğrulamadan geçtikten sonra gönder gönderebilirsiniz. Ancak ilerlemenizi istediğiniz zaman kaydedebilirsiniz.

3.2 Hangi sayfaların görüneceğini özelleştirme

G1 Sondaj Raporunun varsayılan sekiz sayfası çoğu senaryoyu kapsar, ancak sayfaları projenizin aslında neye ihtiyaç duyduğuna bağlı olarak açıp kapatabilirsiniz. Formun logosunun altında, kullanın Göster/Sakla sayfaları sayfa seçiciyi açmak için.

Örneğin, SPT okumaları topluyorsanız SPT sayfasını saklayın. Kaya katmanlarını yazıya geçirmiyorsanız kaya sayfasını saklayın. Seçici ayrıca size sayfaları yeniden sırala yukarı/aşağı oklar aracılığıyla - tercih ettiğiniz veri giriş sırasına uydurmak için kullanışlıdır.

Bu seçimler formla birlikte kaydedilir; genellikle bunları bir projenin başında bir kez ayarlarsınız.

4. Raporu Gönder

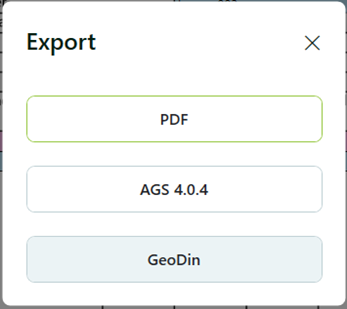

1. Şuradan menü, seç Gönder > GeoDin.

1. Dosyayı kaydetmek için bir konum seçin.
2. GeoDin Onsite bir GeoDinML dosyası oluşturur, örneğin:

Delft001_G1DR_20260423.geodinml

Eğer dosya teslimi yapılandırıldıysa, Yayınla Gönder yerine. Yayınla, teslim edilecekleri paylaşılan Klasörünüze gönderir ve PDF oluşturmayı otomatik olarak yönetir. Bkz. Formları yayınlama VE geri alma.

5. GeoDin'e İçe aktar

GeoDin'e Rapor et'i içe aktarmak için, onun GeoDinML İçe aktar özelliğini kullanın. Tamamen ayrıntılı talimatlar - farklı Veri türleri için iş akışları dahil - GeoDin belgeleri içinde bulunur GeoDin belgeleriİçe aktarıldıktan sonra, sondaj verileriniz Yerleşim planları, kesitler, levhalar ve Raporlar için Mevcut.

Form paketleri: G1 + Örnek resim günlüğü

Bağımsız G1 Sondaj Rapor et'inin yanında, Onsite şunları sunar G1 Sondaj Rapor et + Örnek resim günlüğü bir form paketi olarak. Paket, sondaj günlüğünü Örnek fotoğrafları için ayrılmış bir Sayfa ile eşleştirir ve iki bölüm bağlı kalır - SPL bölümü, Numuneler Liste'sini sondaj Rapor et'inden otomatik olarak çeker, böylece Numuneleri yeniden taramaz veya yeniden girmezsiniz.

Şuradan Yeni Form iletişim kutusundan paketi seçin; sondaj verileri VE Örnek fotoğraflar tek bir Dosya olarak birlikte gitmesini istediğinizde. .gdob Dosya. Bkz. Örnek resim günlüğü resim iş akışı detayları için.

---

Ayrıca bkz.

• Toprak Numune alma - G1 formu içinde toprak Numunelerini yazıya geçirmek
• Örnek resim günlüğü - Numuneleri resimlemek
• GeoDin'e Gönderme - tüm Gönder biçimlendirme biçimleri
• Formları yayınlama VE geri alma - ekip iş akışı
