отчёт по бурению G1

После установки GeoDin Onsite и активации лицензии вы можете создать отчёт о бурении G1. GeoDin Onsite поддерживает несколько стандартов для отчётов о бурении G1, а также полевой стандарт ISO 22475 для отчёта SEP3. В этом руководстве мы используем стандарт G1 в качестве примера.

Если вы ещё не выполнили базовую настройку, см. Установка и лицензирование и Первые шаги для ориентации.

1. Настройте стандарт проекта

Для начала настройте стандарт для вашего проекта:

  1. Откройте приложение GeoDin Onsite.

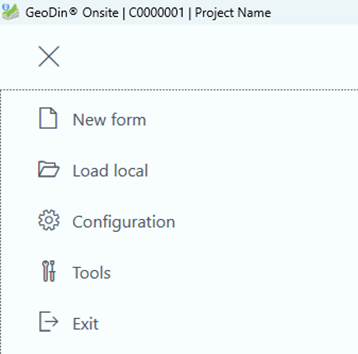

  2. Нажмите Конфигурация в меню, чтобы открыть окно конфигурации.

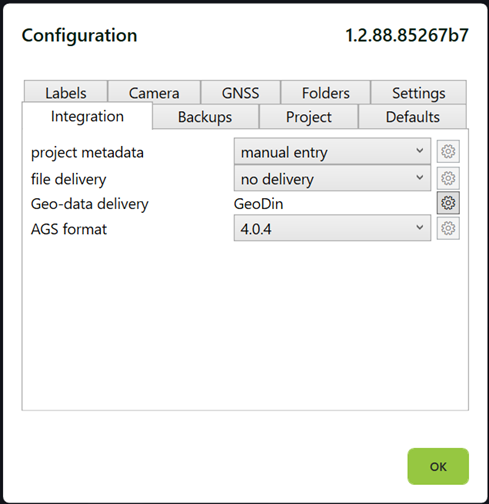

  1. Перейдите на вкладку Integration.

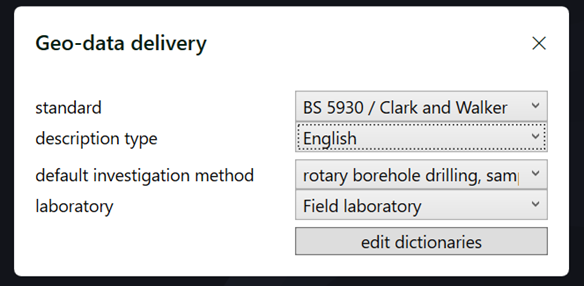

  1. Нажмите кнопку настроек под доставкой геоданных. Это откроет окно настроек. GeoDin Onsite поддерживает несколько стандартов. По умолчанию стандарт установлен на BS 5930 / Clark and Walker.

  1. После выбора подходящего стандарта нажмите Закрыть в окне доставки геоданных, затем нажмите ОК в окне конфигурации.

См. Стандарты геоданных для полного списка поддерживаемых стандартов и последствий последующего изменения стандарта.

2. Настройка проекта

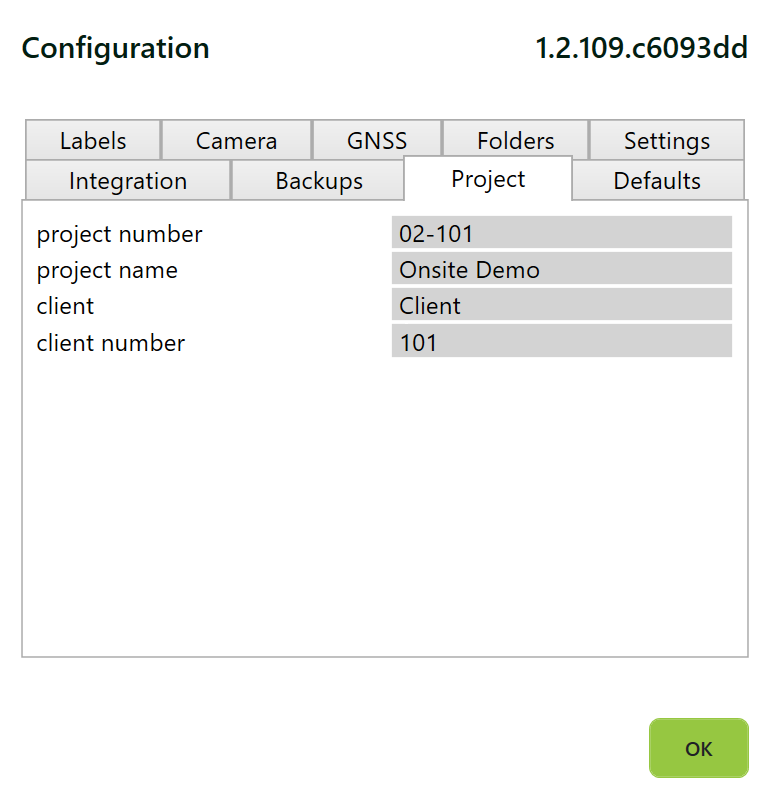

  1. В диалоговом окне конфигурации выберите вкладку Project , чтобы ввести сведения, специфичные для вашего проекта.

  1. Эти поля автоматически отображаются во всех формах, связанных с проектом, обеспечивая согласованность ваших данных.

  2. Номер проекта должен соответствовать этим правилам форматирования, чтобы обеспечить совместимость с хранением файлов и работой системы:

  • Допустимые символы: буквы, цифры, дефисы (-), и подчёркивания (_)

  • Недопустимо: пробелы или специальные символы (например, *, @, #)

Важно: Специальные символы, такие как звёздочки (*) автоматически преобразуются в подчёркивания. GeoDin Onsite хранит формы в папках, названных по номеру проекта, а некоторые символы ограничены операционной системой.

См. Настройка проекта для полного описания двух режимов метаданных проекта (ручной и на основе GeoDinML).

3. Создайте отчёт о бурении G1

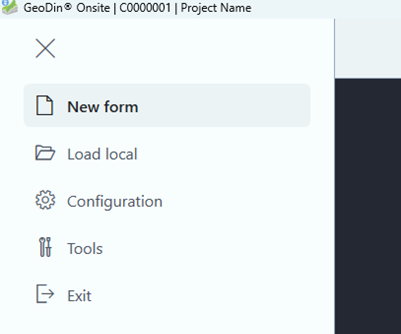

  1. В меню выберите Новая форма.

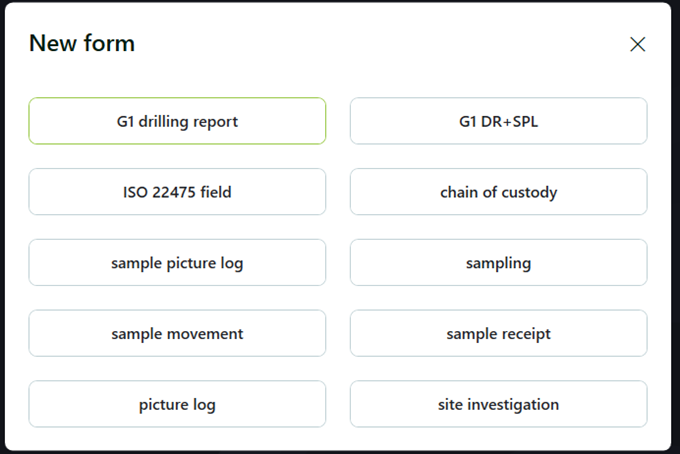

  1. В окне New Form выберите Отчёт о бурении G1.

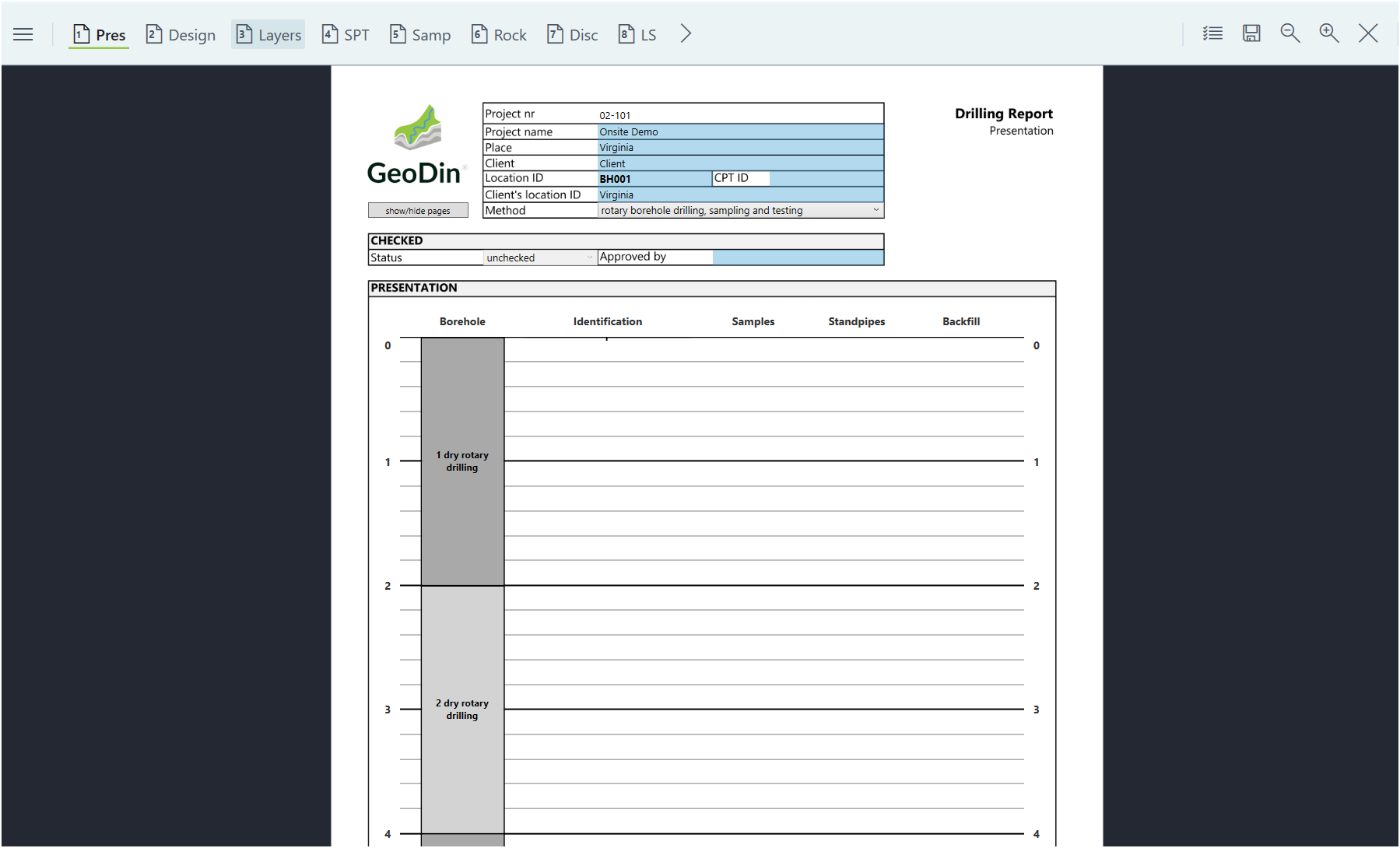

  1. Отчёт G1 состоит из восьми страниц по умолчанию. Заполните необходимую информацию в соответствии с потребностями вашего проекта.

3.1 Управление параметрами отчёта о бурении

  1. Доступ к меню параметров

  • Нажмите на вторую страницу, Проектирование, чтобы начать настраивать отчёт о бурении скважины.

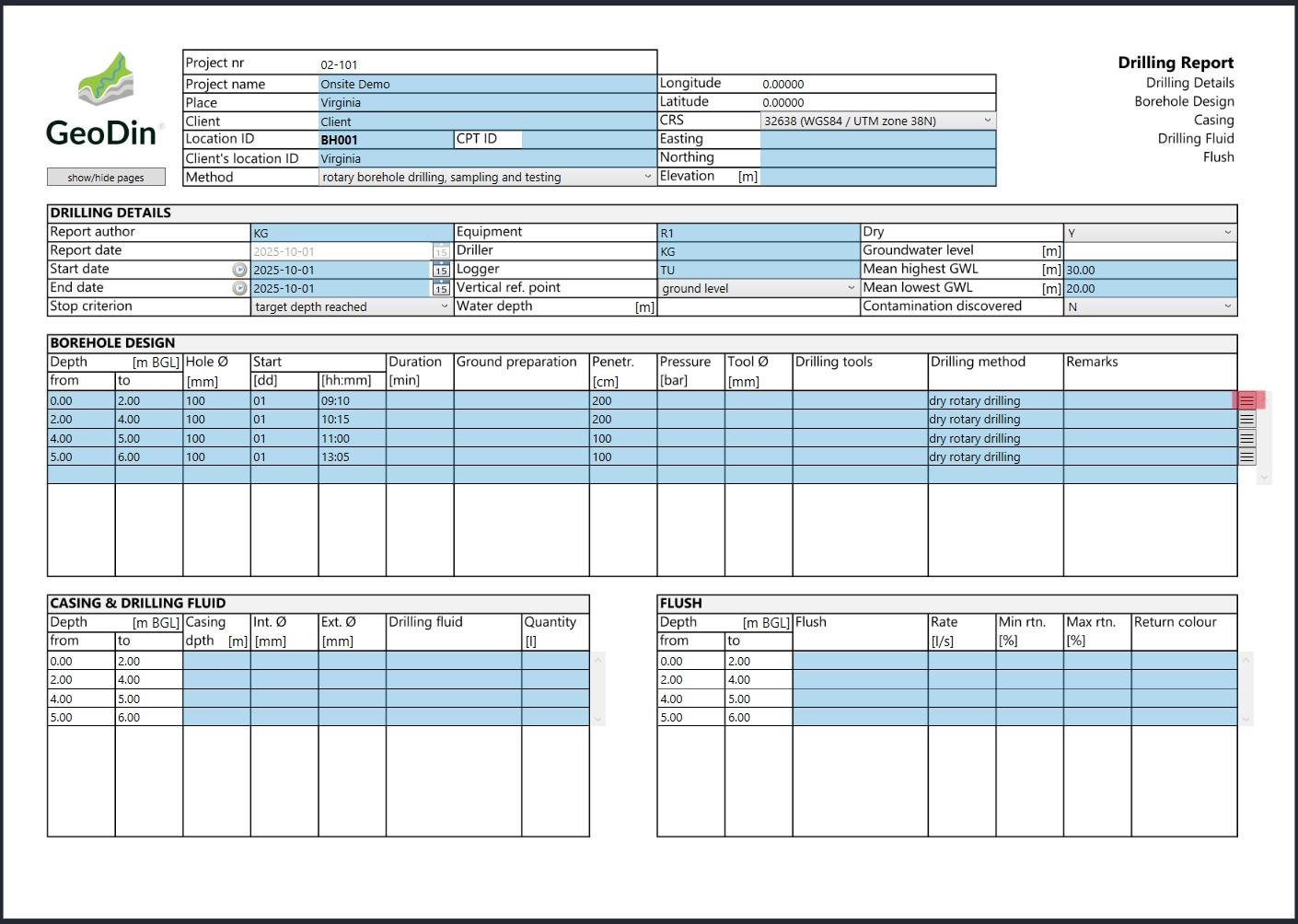

  • Нажмите меню с тремя линиями (выделенное красным) сбоку от блока проектирования скважины, чтобы отобразить доступные параметры.

  1. Способы ввода

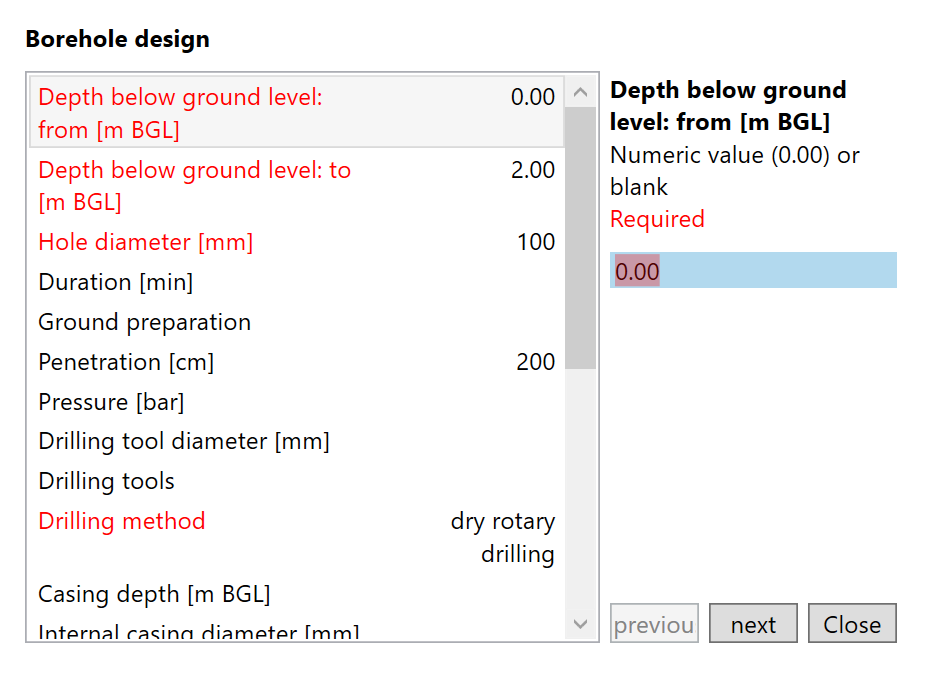

  • Открыть конструктор — запустите конструктор, чтобы вводить параметры проектирования скважины в структурированном интерфейсе.

  • Прямой ввод — либо вводите значения непосредственно в соответствующие поля.

  1. Обязательные и необязательные поля

  • Поля, выделенные красным — обязательные.

  • Все остальные поля — необязательные — заполните их в соответствии с требованиями проекта.

  1. Управление строками

  • Вставить строку выше/ниже — добавить новую строку выше или ниже текущей.

  • Удалить строку — удалить выбранную строку, если она больше не нужна.

  1. Автозаполнение глубины После заполнения полей глубины «From» и «To» щелчок по следующей строке автоматически заполняет значения глубины, обеспечивая непрерывность.

  2. После завершения нажмите кнопку проверки в левом верхнем углу или выберите Проверить в меню.

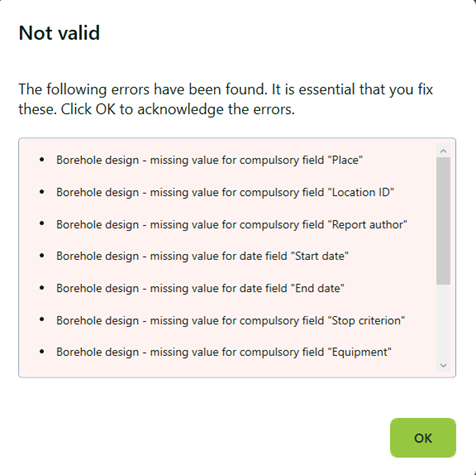

  • Если какая-либо информация отсутствует или указана неверно, в окне инвалидации отображаются соответствующие сообщения.

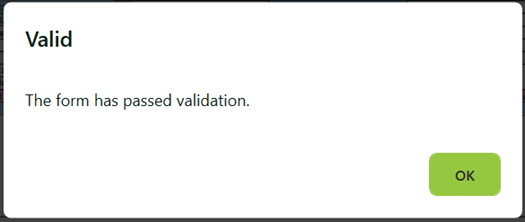

  • Если вся информация верна, проверка завершается успешно.

Вы можете экспортировать форму только после успешной проверки. Однако вы можете сохранять прогресс в любое время.

3.2 Настройка отображаемых страниц

Восемь страниц отчёта о бурении G1 по умолчанию охватывают большинство сценариев, но вы можете включать и отключать страницы в зависимости от того, что действительно нужно вашему проекту. Под логотипом формы используйте Показать/скрыть страницы чтобы открыть выбор страниц.

Например, если вы не собираете данные SPT, скройте страницу SPT. Если вы не фиксируете слои породы, скройте страницу пород. Также этот выбор позволяет вам изменять порядок страниц с помощью стрелок вверх/вниз — полезно, если нужно сопоставить предпочитаемую последовательность ввода данных.

Эти настройки сохраняются вместе с формой; обычно вы задаёте их один раз в начале проекта.

4. Экспортируйте отчёт

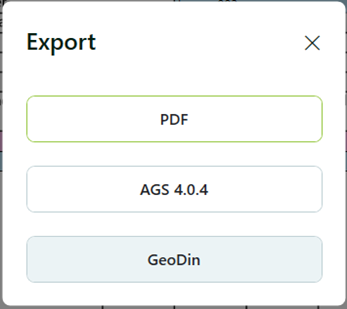

  1. В меню выберите Экспорт > GeoDin.

  1. Выберите место для сохранения файла.

  2. GeoDin Onsite создаёт файл GeoDinML, например:

Delft001_G1DR_20260423.geodinml

Если у вас есть доставка файлов настроена, используйте Публиковать вместо экспорта. Публикация отправляет результаты в общую папку и автоматически выполняет создание PDF. См. Публикация и получение форм.

5. Импорт в GeoDin

Чтобы импортировать отчёт в GeoDin, используйте его функцию импорта GeoDinML. Полные инструкции — включая рабочие процессы для разных типов данных — находятся в документации GeoDin. После импорта ваши данные бурения будут доступны для макетов, разрезов, планшетов и отчётов.

Пакеты форм: G1 + Журнал фотографий образцов

Наряду с отдельным отчётом о бурении G1, Onsite предлагает Отчёт о бурении G1 + Журнал фотографий образцов в качестве пакета форм. Этот пакет объединяет журнал бурения со специальной страницей для фотографий образцов, и два раздела остаются связанными — часть SPL автоматически подхватывает список образцов из отчёта о бурении, поэтому вам не нужно повторно сканировать или заново вводить образцы.

Выберите пакет в диалоговом окне New Form, когда хотите, чтобы данные бурения и фотографии образцов передавались вместе как один .gdob файл. См. Журнал фотографий образцов для подробностей о процессе работы с фотографиями.
