Печать этикеток

GeoDin Onsite может печатать этикетки образцов со штрихкодом прямо из ваших полевых форм, присваивая каждому образцу уникальный отслеживаемый ID. На этой странице описана вкладка Labels в разделе Configuration — настройка принтера и кастомизация этикеток. Для фактического процесса печати этикеток см. Управление этикетками.

Технология принтера

Onsite печатает этикетки в ZPL (Zebra Programming Language) — отраслевом языке стандартов для термопринтеров этикеток. Бренд Zebra — лидер рынка, но подойдёт любой принтер с заявленной совместимостью с ZPL.

Очереди печати Windows — включая "Microsoft Print to PDF" — не совместимы с ZPL и не будут правильно печатать этикетки, даже если они отображаются в выпадающем списке принтеров Onsite. Вам нужен настоящий термопринтер, совместимый с ZPL.

Настройка принтеров

Onsite позволяет настроить два принтера — основной принтер и альтернативный принтер. Это охватывает распространённые сценарии использования в поле и в лаборатории:

• Лаборатория с белыми этикетками на одном принтере и красными этикетками (для опасных образцов) на другом
• Разные размеры этикеток — маленькие этикетки для флаконов, большие этикетки для контейнеров
• Резервный принтер на случай, когда основной занят

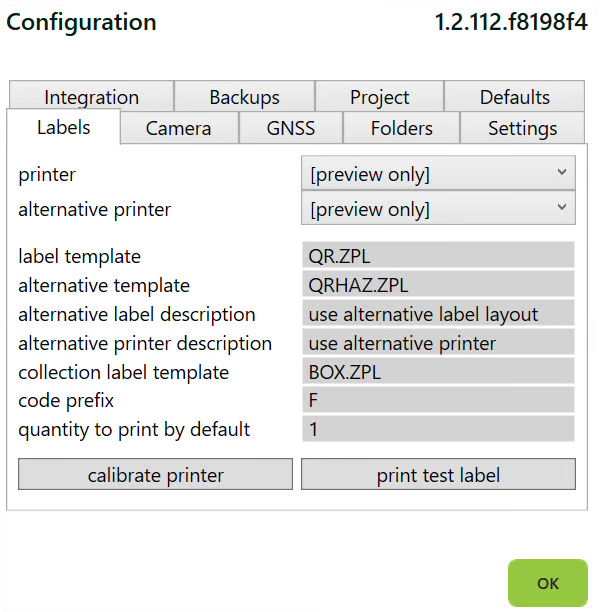

Задайте их в Configuration > Labels:

• Основной принтер — принтер по умолчанию для обычных этикеток
• Альтернативный принтер — дополнительный принтер, выбираемый для каждой этикетки при необходимости
• Без принтера — отключает печать
• Предпросмотр — показывает этикетку на экране без фактической печати; полезно для тестирования шаблонов этикеток

Рекомендуемое оборудование

Для наиболее комфортной работы мы рекомендуем мобильный термопринтер этикеток Zebra ZQ600 Series.

Купить или посмотреть подробности: Zebra ZQ600 Series

Другие эквивалентные термопринтеры этикеток, совместимые с ZPL, тоже могут работать, но эта модель была полностью протестирована с GeoDin Onsite.

Пользовательские подписи кнопок

Если "Альтернативный принтер" и "Альтернативный макет этикетки" недостаточно понятно описывают вашу настройку, переименуйте их. Onsite позволяет заменить текст по умолчанию на кнопках переключения принтера и макета этикетки. Например:

• "Использовать альтернативный принтер" > "Использовать принтер в соседней комнате"
• "Использовать альтернативный макет этикетки" > "Использовать макет для опасных образцов"

Пользовательские названия задаются в настройках вкладки Labels. Более понятная подпись кнопки помогает избежать путаницы в полевых условиях.

Шаблоны этикеток

Onsite поставляется со стандартными шаблонами этикеток, хранящимися в папке установки по адресу <install>\assets\labels\ (только для чтения). Шаблоны по умолчанию создают этикетку 2″ × 2″ (примерно 50 × 50 мм) с логотипом GeoDin и стандартными полями идентификации образца.

Два слота для шаблонов

Вы можете настроить два шаблона — основной и альтернативный — в соответствии со схемой с двумя принтерами. Основной предназначен для повседневных этикеток; альтернативный — для второго сценария использования, например маркировки опасных образцов.

Настройка пользовательского шаблона

Чтобы использовать собственный дизайн этикетки:

1. Скопируйте стандартный .zpl файл из папки установки в вашу рабочую папку. Переименуйте его, например в my-qr.zpl.
2. Отредактируйте файл в соответствии с вашим дизайном. Шаблон использует {field} заполнители для данных образца — номер проекта, местоположение, глубина, текст штрихкода и другие значения, которые Onsite подставляет во время печати.
3. В разделе Configuration > Labels укажите имя файла шаблона этикетки для вашего пользовательского файла (my-qr.zpl).

Onsite использует файл из вашей рабочей папки вместо стандартного.

Zebra Designer — это бесплатный визуальный инструмент Zebra для создания этикеток. Создайте макет графически, затем сохраните его как .zpl файл, готовый к использованию в Onsite.

Настройка логотипа

Стандартный шаблон этикетки включает логотип GeoDin. Чтобы заменить его логотипом вашей организации:

1. Подготовьте PNG-изображение вашего логотипа. Размер логотипа по умолчанию — 478 × 376 пикселей; для наилучшего результата максимально точно соблюдайте соотношение сторон. Используйте белый фон.
2. Сохраните файл как logo.png в вашей рабочую папку.
3. Логотип применяется сразу — перезапуск не требуется.

То же самое logo.png также используется в экспортированных PDF-версиях форм, обеспечивая единообразие вашего бренда на этикетках и в отчётах.

Формат ID образца

Каждому образцу автоматически присваивается уникальный идентификатор, состоящий из префикса, секции, закодированной по времени, и случайного суффикса. По умолчанию префикс — одна буква, но вы можете настроить его на 1–3 буквы, чтобы он соответствовал принятому в вашей организации соглашению об идентификаторах образцов.

Префикс и случайный суффикс вместе всегда составляют 5 символов — более длинный префикс соответственно сокращает случайную часть. При префиксе из 1 символа случайных символов 4, при префиксе из 2 символов — 3, а при префиксе из 3 символов — 2. Секция в середине, закодированная по времени, от этого не зависит.

---
