Relatório de perfuração G1

Depois de instalar o GeoDin Onsite e ativar sua licença, você pode criar um relatório de perfuração G1. O GeoDin Onsite suporta vários padrões para relatórios de perfuração G1, bem como o padrão de campo ISO 22475 para o Relatório SEP3. Neste tutorial, usaremos o padrão G1 como exemplo.

Se você ainda não tiver Concluído a configuração básica, consulte Instalação & licenciamento e Primeiros passos para orientação.

1. Configurar o padrão do Projeto:

Para começar, Configurar o padrão para seu projeto:

1. Abrir a aplicação GeoDin Onsite.

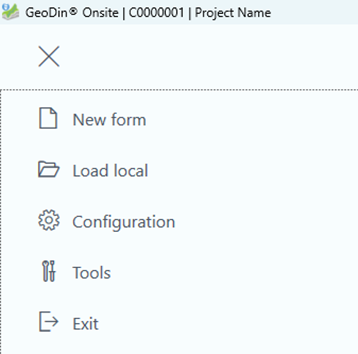

2. Clique Configuração do menu ao/à abrir a janela de Configuração.

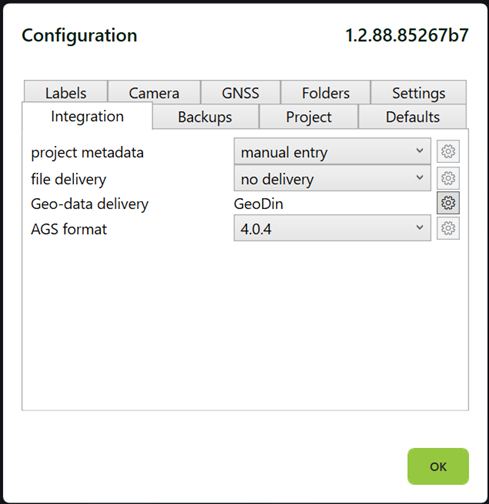

1. Navegue ao/à Integração aba.

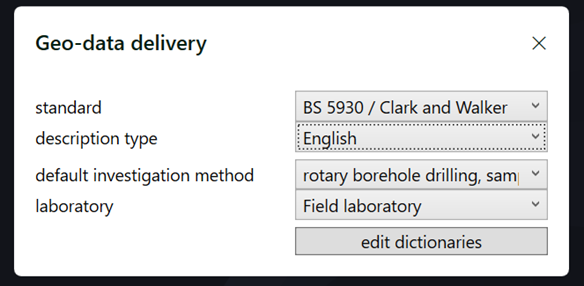

1. Clique no Botão de Configurações gerais abaixo de Entrega de geodados. Isto abre uma janela de Configurações gerais. O GeoDin Onsite suporta vários Padrões. Por Padrão, o Texto padrão está definido como BS 5930 / Clark E Walker.

1. Depois de selecionar o Texto padrão apropriado, clique Terminar incluido na janela de entrega de Geo-data, depois clique OK incluido na janela de Configuração.

Veja Padrões de Geo-data para a Lista cheia de Padrões suportados E as consequências de alterar um Texto padrão Posterior.

2. Configuração do Projeto:

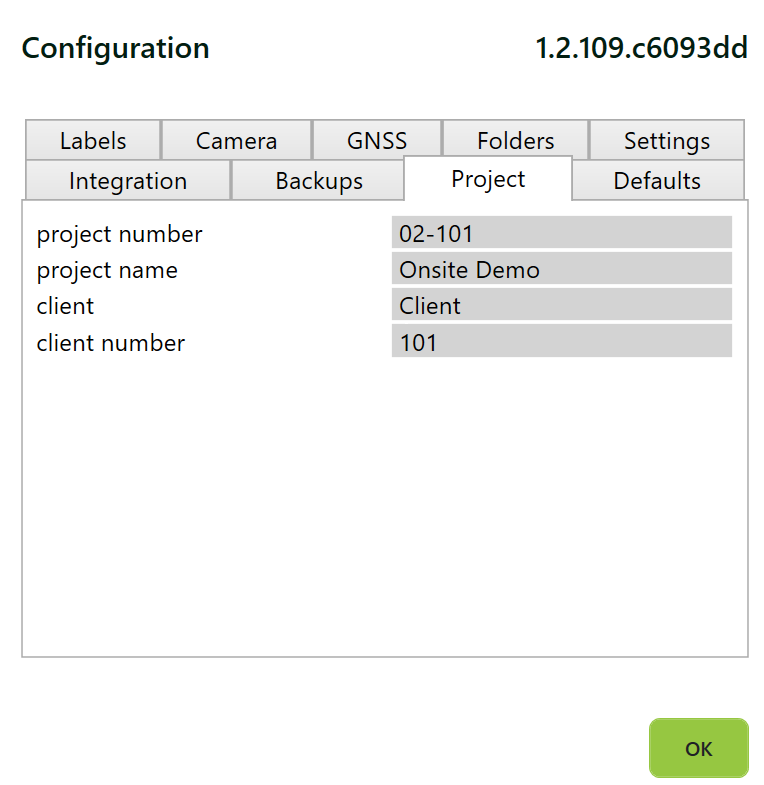

1. incluido na caixa de diálogo de Configuração, Selecionar o Projeto: aba ao introduzir os Detalhes específicos do seu projeto.

1. Estas entradas aparecem automaticamente sobre (em) todos os formulários associados ao Projeto:, mantendo os seus dados consistentes.
2. O Número do projeto deve seguir estas regras de formatação ao/à garantir compatibilidade com o armazenamento do Ficheiro e com a Operação executiva do Sistema:

• Caracteres permitidos: letras, números, hífens (-), E sublinhados (_)
• não permitido: espaços OU caracteres especiais (ex. *, @, #)

Importante: Caracteres especiais como asteriscos (*) são automaticamente convertidos ao/à formato de sublinhados. A GeoDin Onsite armazena formulários incluido em pastas nomeadas a partir do Número do projeto, e certos Símbolos são restringidos pelo Sistema operativo.

Veja Configuração do Projeto: para os Detalhes da versão cheia sobre (em) os dois modos de metadados do Projeto: (manual vs. orientado por GeoDinML).

3. Criar um Relatório de perfuração G1

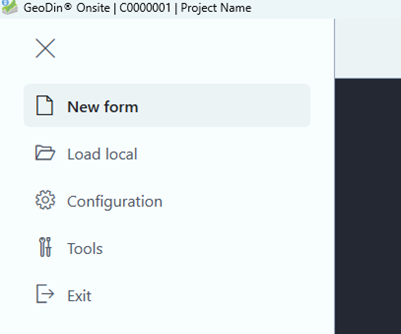

1. Do menu, Selecionar Novo Formulário.

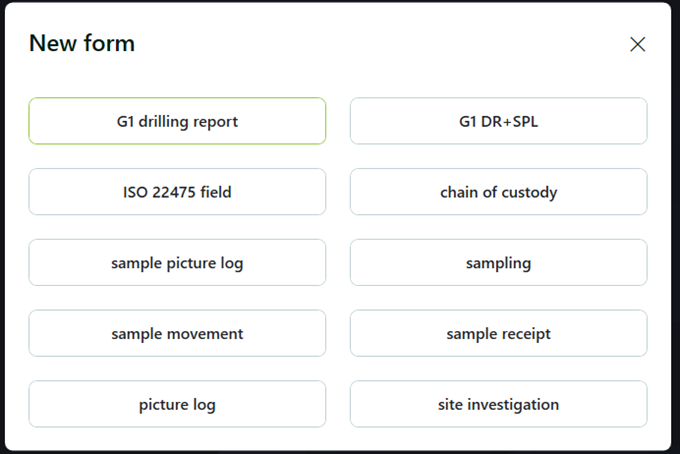

1. Na janela do Novo Formulário, escolha Relatório de perfuração G1.

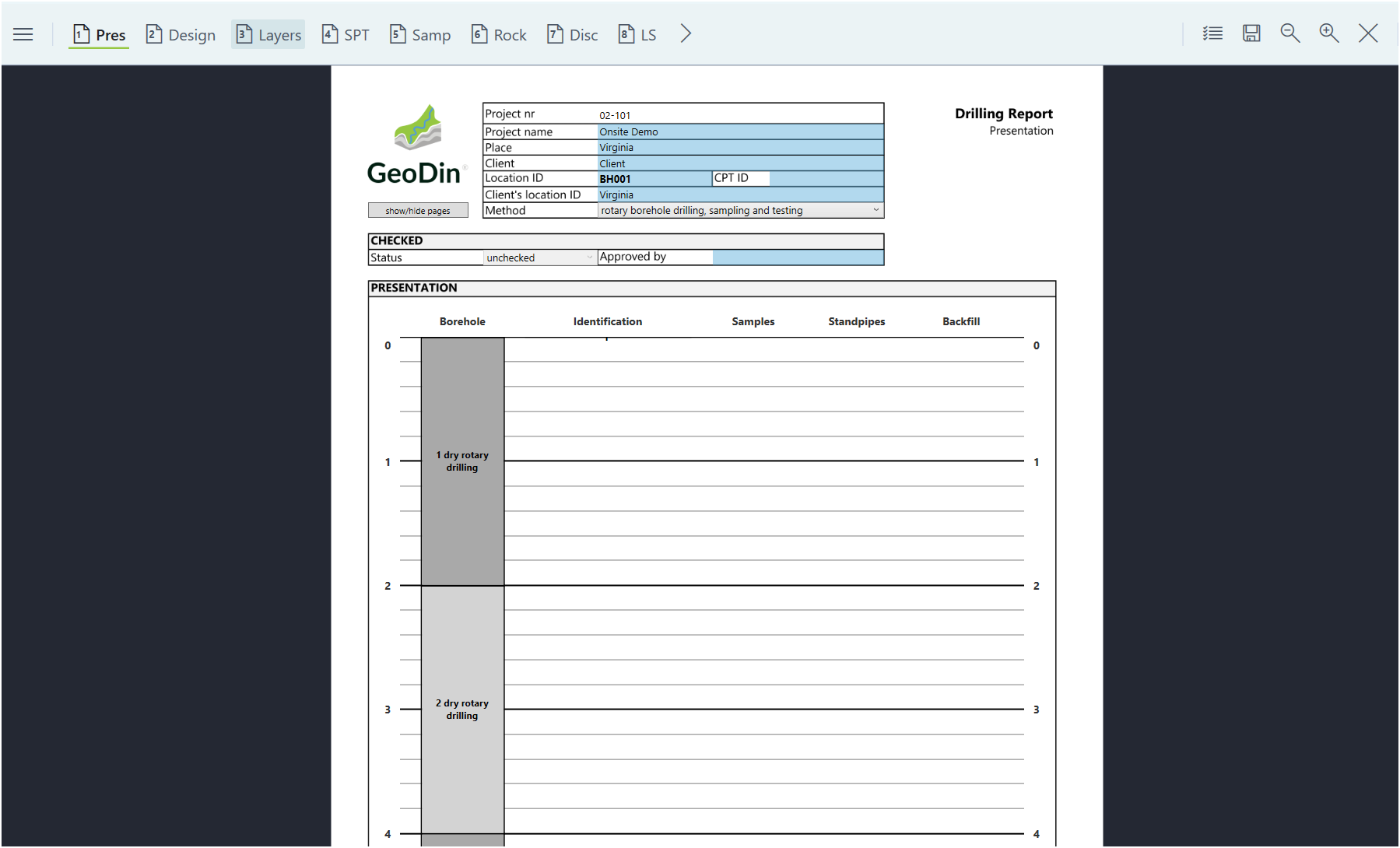

1. O Relatório G1 consiste em oito páginas Padrão. Preenchimento incluido da Informação requerido com base nas necessidades do seu projeto.

3.1 Gerenciando os Parâmetro do Relatório de perfuração

1. Acessando o menu de Opcões

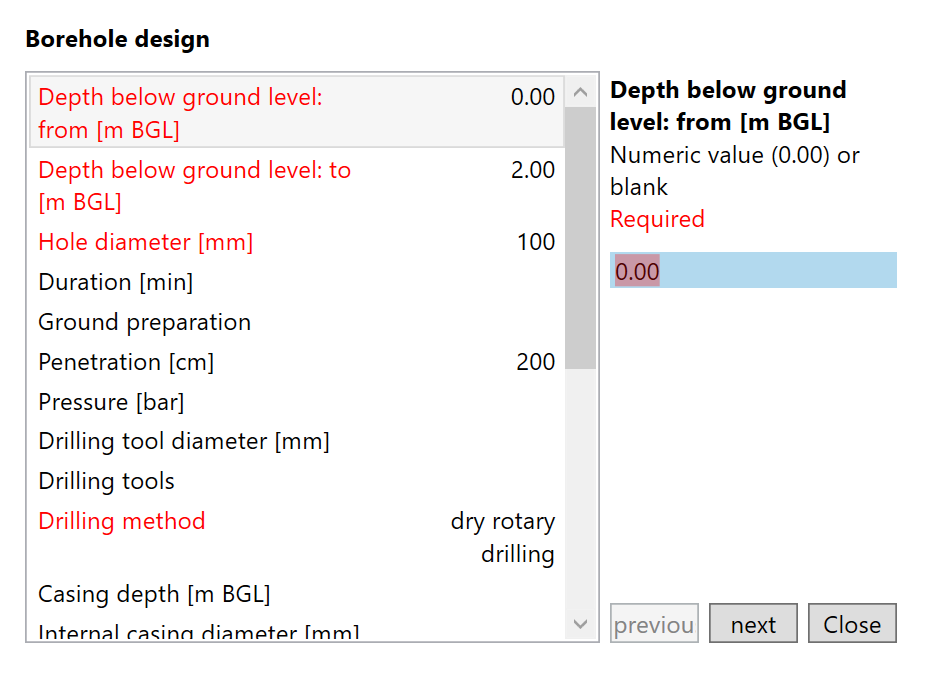

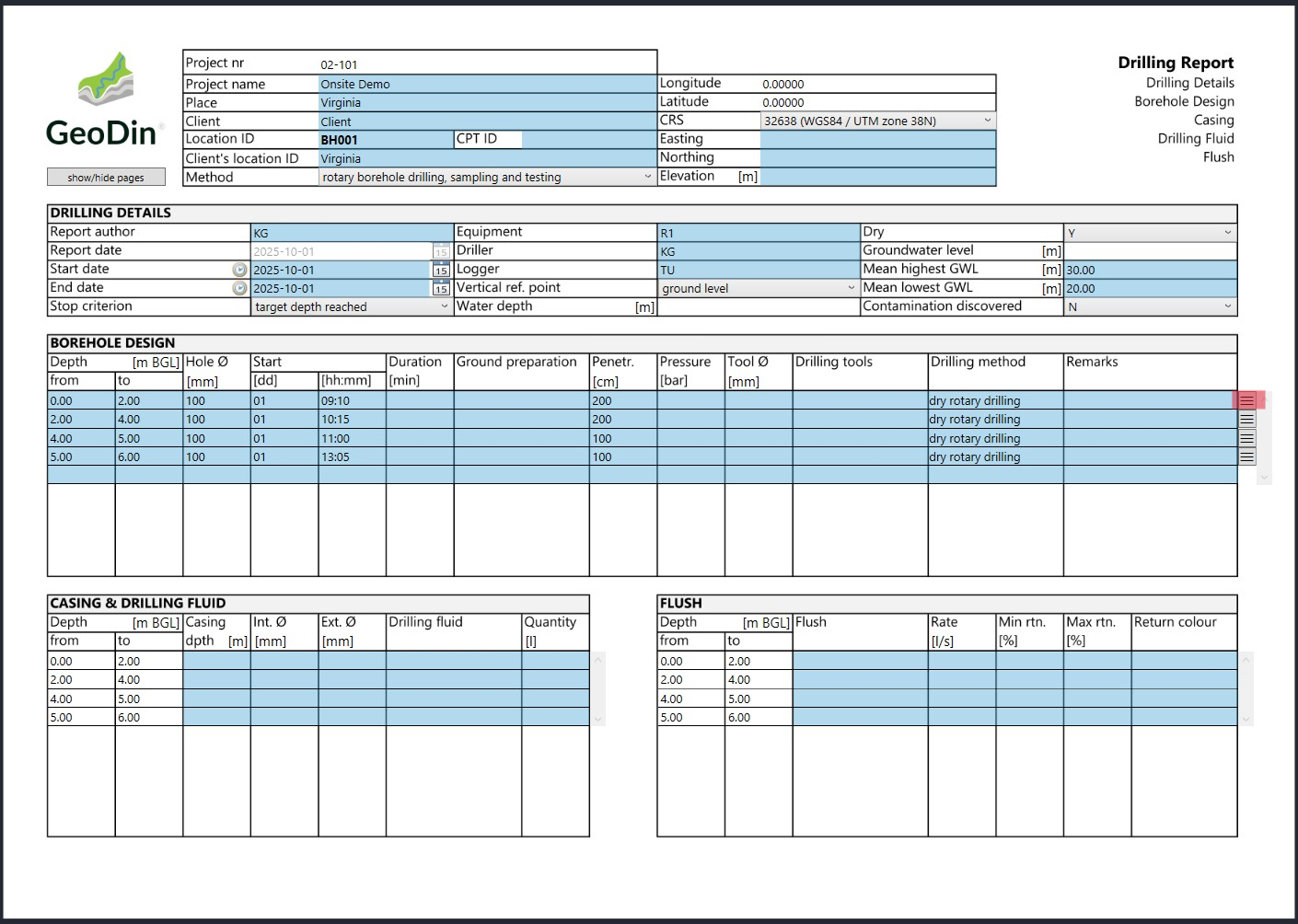

• Clique No Segundo Página, Design, ao Iniciar a personalização do Furo de perfuração do Relatório.
• Clique em menu de três linhas (marcado em Vermelho) sobre (em) o lado da caixa de design do Furo para exibir as Opcões Disponível.

1. Métodos de entrada

• Abrir Builder - lançar o builder para inserir parâmetros de design do Furo, incluido numa interface estruturada.
• Entrada Direta - alternativamente, insira os Valores diretamente nos respectivos campos.

1. Campos obrigatórios vs. opcionais

• Campos marcado incluido Vermelho são obrigatórios.
• Todos os outros campos são opcionais - Preenchimento conforme requerido pelo Projeto:

1. Gestão de Linha

• Inserir Linha acima/abaixo - Adicionar uma nova linha acima ou abaixo da atual.
• Eliminar linha - Eliminar a Linha selecionado Se Não for mais necessário.

1. Preenchimento automático da Profundidade Depois de concluir uma Entrada de Profundidade "De" e "Ao/À", clicar sobre (em) a Próximo Linha preenche automaticamente os Valores de Profundidade, garantindo continuidade.
2. Assim que Concluído, clique no Botão de validação incluido no canto superior Esquerda, ou selecionar Validar a partir do menu.

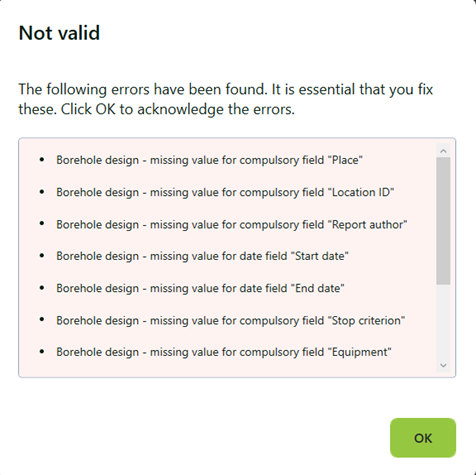

• Se alguma Informação estiver em falta ou incorreta, a janela de invalidação lista as Mensagens relevantes.

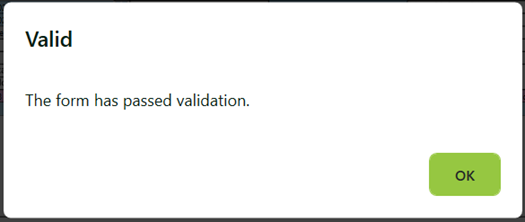

• Se todos os dados de Informação estiverem corretos, a validação é concluída com êxito.

Só pode Exportar o formulário depois de passar na validação. No entanto, pode Guardar o seu progresso a qualquer Tempo.

3.2 Personalizando quais Páginas aparecem

As oito Páginas Padrão do Relatório de Perfuração G1 cobrem a maioria dos cenários, mas pode ativar e desativar as Páginas sobre (em) conforme o que o seu projeto realmente precisa. Sob o logótipo do formulário, usa mostrar/ocultar Páginas ao/à Abrir o seletor de Página.

Por exemplo, se não estiver a recolher leituras SPT, deve ocultar a Página SPT. Se não estiver a Protocolar Camadas de rocha, deve ocultar a Página de rocha. O seletor também lhe permite reordenar Páginas através das setas para cima/baixo - útil para corresponder à sua sequência preferida de Entrada de dados.

Estas opções são guardadas com o formulário; normalmente define-as uma vez no Iniciar de um Projeto:

4. Exportar o Relatório

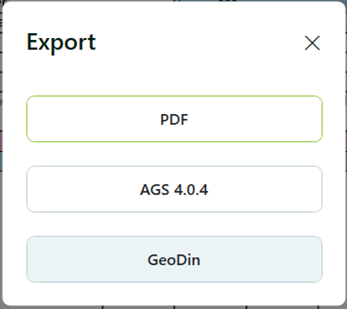

1. Do menu, Selecionar Exportar > GeoDin.

1. Selecionar uma Localização ao Guardar o Ficheiro.
2. GeoDin Onsite gera um Ficheiro GeoDinML, por exemplo:

Delft001_G1DR_20260423.geodinml

Se tiver entrega do Ficheiro configurado, Usa Publicar em vez de Exportar. O Publish envia os entregáveis para a tua Pasta partilhada e trata da geração de PDF automaticamente. Ver Publicação e recuperação de formulários.

5. Importar ao/à GeoDin

Para importar o Relatório para o GeoDin, Usa a funcionalidade de importação GeoDinML. Instruções cheia - incluindo fluxos de trabalho para diferentes Típos de dados - estão incluido na documentação GeoDin. Assim que for importado, os teus dados de perfuração estão Disponível para layouts, secções transversais, placas e Relatório.

Pacotes de formulários: G1 + Registo de imagens de Exemplo

Juntamente com o Relatório de perfuração G1 autónomo, o Onsite oferece Relatório de perfuração G1 + Registo de imagens de Exemplo como um pacote de formulários. O pacote junta o registo de perfuração com uma Página dedicada para fotografias de Exemplo, e as duas secções ficam ligadas - a parte SPL obtém automaticamente a Lista de Amostras do Relatório de perfuração, para que não voltes a digitalizar ou a introduzir Amostras.

Escolhe o pacote na caixa de diálogo Novo Formulário quando queres que os dados de perfuração e as fotografias de Exemplo viajem juntos como um único ficheiro .gdob .gdob Ficheiro. Ver Registo de imagens de Exemplo para Detalhes do fluxo de trabalho de Fotografia.

---
