Beschriftungsdruck

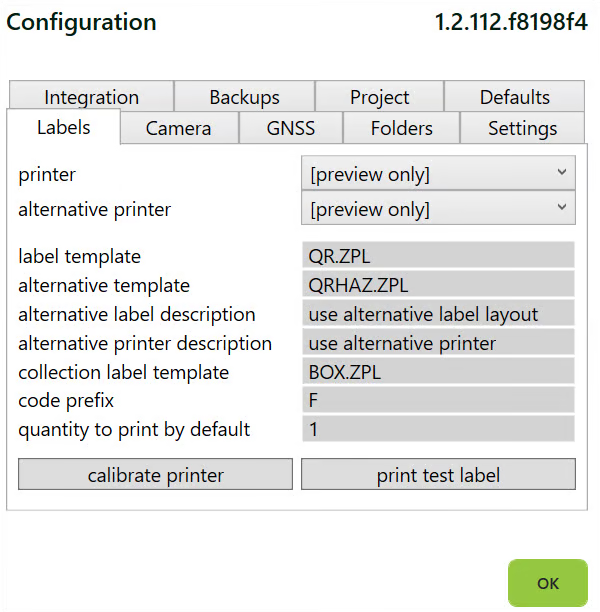

GeoDin Onsite kann mit Barcodes versehene Beschriftungen direkt aus Ihren Feldformularen drucken, wodurch jedes Beispiel eine eindeutige, nachverfolgbare Kennung erhält. Diese Seite behandelt die Registerkarte Beschriftungen in Konfiguration – Druckereinrichtung und Beschriftungsanpassung. Informationen zum eigentlichen Beschriftungsdruck-Workflow finden Sie unter Beschriftungen verwalten.

Druckertechnologie

Onsite druckt Beschriftungen in ZPL (Zebra-Programmiersprache), einer branchenüblichen Sprache für Thermo-Beschriftungsdrucker. Die Marke Zebra ist Marktführer, aber jeder Drucker, der ZPL-Kompatibilität bewirbt, sollte funktionieren.

Windows-Druckwarteschlangen – einschließlich „Microsoft Drucken zu PDF“ – sind nicht nicht ZPL-kompatibel und drucken Beschriftungen nicht korrekt, auch wenn sie in der Drucker-Dropdownliste von Onsite angezeigt werden. Sie benötigen einen echten ZPL-kompatiblen Thermodrucker.

Drucker konfigurieren

Onsite ermöglicht Ihnen das Einrichten zwei Drucker - einen Hauptdrucker und einen alternativen Drucker. Dies deckt gängige Anwendungsfälle im Feld und im Labor ab:

• Ein Labor mit weißen Beschriftungen auf einem Drucker und karminroten Beschriftungen (für gefährliche Proben) auf einem anderen
• Unterschiedliche Beschriftungsgrößen - kleine Beschriftungen für Vials, große Beschriftungen für Behälter
• Ein Ersatzdrucker für den Fall, dass der Hauptdrucker beschäftigt ist

Legen Sie sie in Konfiguration > Beschriftung fest:

• Hauptdrucker - der Standarddrucker für reguläre Beschriftungen
• Alternativer Drucker - ein zweiter Drucker, selektiert pro Beschriftung, wenn nötig
• Kein Drucker - deaktiviert das Drucken
• Voransicht - zeigt die Beschriftung auf dem Bildschirm an, ohne tatsächlich zu drucken; nützlich zum Testen von Beschriftungsvorlagen

Empfohlene Hardware

Für die reibungsloseste Erfahrung empfehlen wir den Mobiler Thermo-Beschriftungsdrucker der Zebra ZQ600 Serie.

Kaufen oder Details ansehen: Zebra ZQ600 Serie

Andere, gleichwertige, mit ZPL kompatible Thermo-Etikettendrucker können ebenfalls funktionieren, aber dieses Modell wurde mit GeoDin Onsite vollständig getestet.

Benutzerdefiniert Schalterbeschriftungen

Wenn "Alternative Drucker" und "Alternative Beschriftung Layout wählen" Ihre Einrichtung nicht sinnvoll beschreiben, Umbenennen Sie sie. Onsite ermöglicht es Ihnen, den Standardtext auf dem Drucker-Umschalter und auf den Beschriftung-Layout wählen-Umschaltflächen zu ersetzen. Zum Beispiel:

• "Benutzen Sie alternativen Drucker" > "Benutzen Sie Drucker nebenan"
• "Benutzen Sie alternative Beschriftung Layout wählen" > "Benutzen Sie gefährliche Layout wählen"

Benutzerdefinierte Namen befinden sich in den allgemeine Einstellungen der Registerkarte „Beschriftungen“. Eine klarere Beschriftung des Schalters erspart Verwirrung im Feld.

Beschriftung Vorlagen

Onsite wird mit Standard-Beschriftungsvorlagen geliefert, die im Installationsverzeichnis Bei <Installieren>\assets\labels\ (schreibgeschützt). Die Voreinstellungen erzeugen eine 2″ × 2″ Beschriftung (ca. 50 × 50 mm) mit dem GeoDin-Logo UND Norm- und Beispiel-Identifikationsfeldern.

Zwei Vorlagen-Slots

Sie können zwei Vorlagen einrichten – Haupt- und Alternativvorlage – passend zur Zwei-Drucker-Einrichtung. Die Hauptvorlage ist für alltägliche Beschriftungen; die Alternativvorlage deckt einen Sekunde-Anwendungsfall wie die Beschriftung von gefährlichen Beispielproben ab.

Vorlage benutzerdefiniert anpassen

Benutzen Sie ein benutzerdefiniertes Beschriftungsdesign:

1. Kopieren Sie die Standardvorlage .zpl Datei von dem Installationsverzeichnis zu Ihrem Arbeitsverzeichnis. Umbenennen Sie es, zum Beispiel my-qr.zpl.
2. Bearbeiten Sie die Datei, um Ihrem Design zu entsprechen. Die Vorlage verwendet {field} Platzhalter für Probendaten - Projektnummer, Standort, Tiefe, Barcode-Text und andere Werte, die Onsite beim Drucken zur Uhrzeit einträgt.
3. In Konfiguration > Beschriftungen, legen Sie den Dateinamen der Beschriftungsvorlage auf Ihre Benutzerdefiniert-Datei (my-qr.zpl).

Onsite verwendet die Datei aus Ihrem Arbeitsverzeichnis anstelle des Standards.

Zebra-Designer ist ein kostenloses visuelles Tool von Zebra zum Gestalten von Etiketten. Entwerfen Sie Das Layout grafisch, dann Speichern Sie es als eine .zpl Datei Fertig zu Benutzen Sie mit Onsite.

Logo-Anpassung

Die Standard-Beschriftungsvorlage enthält das GeoDin-Logo. Um es durch das Logo Ihrer Verwaltung zu ersetzen:

1. Bereiten Sie ein PNG-Bild Ihres Logos vor. Das Standard-Logo hat 478 × 376 Pixel – halten Sie das Seitenverhältnis für beste Ergebnisse möglichst genau ein. Benutzen Sie einen weißen Hintergrund.
2. Speichern Sie die Datei als logo.png in Ihrer Arbeitsverzeichnis.
3. Das Logo wird sofort angewendet – kein Neustart erforderlich.

Dasselbe logo.png wird auch auf exportierten PDFs von Formularen verwendet, damit Ihr Branding auf Etiketten und Berichten konsistent bleibt.

Papierformat für Beispiel-Kennung

Jedes Beispiel erhält eine automatische eindeutige Kennung, bestehend aus einem Präfix, einem Datum/Uhrzeit-codierten Abschnitt und einem zufälligen Suffix. Standardmäßig ist das Präfix ein einzelner Buchstabe, aber Sie können es zu 1-3 Buchstaben anpassen, um der Konvention von Beispiel-Kennungen Ihrer Verwaltung zu entsprechen.

Das Präfix und das zufällige Suffix ergeben zusammen immer 5 Zeichen - ein längeres Präfix verkürzt den Zufallsabschnitt entsprechend. Ein Präfix mit 1 Zeichen hat 4 zufällige Zeichen, ein Präfix mit 2 Zeichen hat 3 und ein Präfix mit 3 Zeichen hat 2. Der zeitstempelcodierte Abschnitt in der Mitte ist unabhängig von diesem.

---
