G1-Bohrbericht
Nach der Installation von GeoDin Onsite und der Aktivierung Ihrer Lizenz können Sie einen G1-Bohrbericht erstellen. GeoDin Onsite unterstützt mehrere Normen für G1-Bohrberichte sowie den Feldstandard ISO 22475 für den SEP 3 Bericht. In dieser Anleitung benutzen wir die G1-Norm als Beispiel.
Wenn Sie die grundlegende Einrichtung noch nicht abgeschlossen haben, siehe Installation & Lizenzierung und Erste Schritte zur Orientierung.
1. Einrichten der Projekt-Norm
Zu Beginn richten Sie die Norm für Ihr Projekt ein:
Öffnen Sie die GeoDin Onsite-Anwendung.
Klicken Konfiguration Von dem Menü aus, um das Konfigurationsfenster zu öffnen.

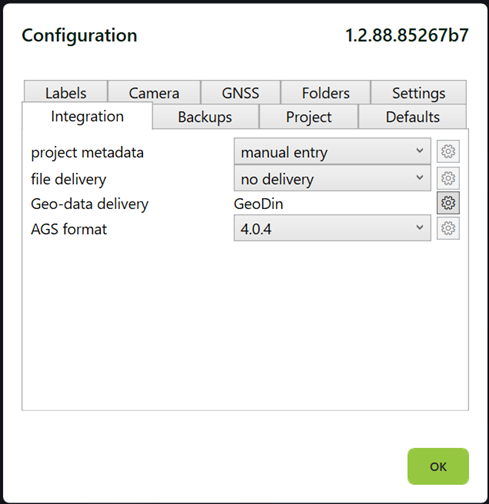

Navigieren Sie zu dem Integration Registerkarte.

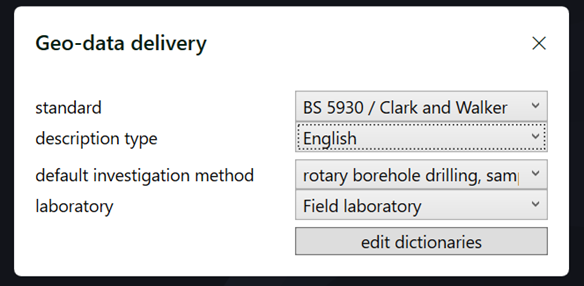

Klicken Sie auf den Schalter für allgemeine Einstellungen unter Geo-Datenübermittlung. Dadurch öffnet sich ein Fenster für allgemeine Einstellungen. GeoDin Onsite unterstützt mehrere Normen. Standardmäßig ist die Norm auf BS 5930 / Clark UND Walker eingestellt.
Nachdem Sie die geeignete Norm ausgewählt haben, klicken Sie auf Beenden im Fenster für die Geo-Datenübermittlung, dann klicken Sie auf OK im Fenster für die Konfiguration.
Siehe Geo-Daten-Normen für die Vollfarbe-Liste von Alle unterstützten Normen und die Folgen von einer Norm später zu ändern.
2. Projekt-Setup

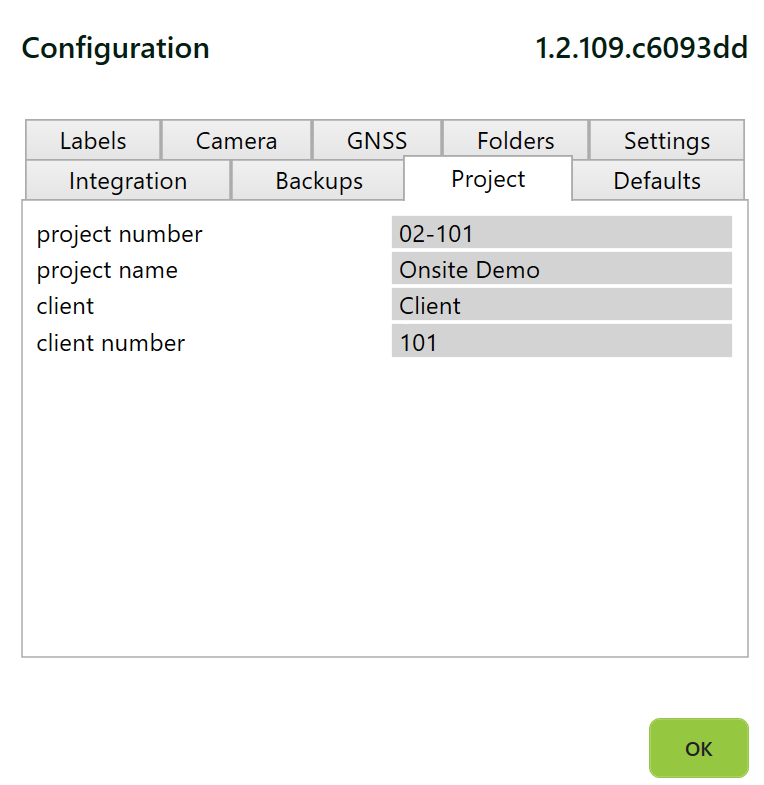

Im Konfigurationsdialogfeld, Auswählen Sie die Projekt Registerkarte, um die projektspezifischen Details für Ihr Projekt einzugeben.
Diese Einträge erscheinen automatisch auf Alle mit dem Projekt verknüpften Formulare und halten Ihre Daten konsistent.
Die Projektnummer muss diese Formatierungsregeln befolgen, zu gewährleisten Kompatibilität mit Datei-Speicherung und System-Ausführungsoperationen:
Erlaubte Zeichen: Buchstaben, Zahlen, Bindestriche (
-), UND Unterstriche (_)Nicht erlaubt: Leerzeichen oder Sonderzeichen (z. B.
*,@,#)
Wichtig: Sonderzeichen wie Sternchen (*) werden automatisch in Unterstriche umgewandelt. GeoDin Onsite speichert Formulare in Ordnern, die nach der Projektnummer benannt sind, und bestimmte Symbole sind durch das Betriebssystem eingeschränkt.
Siehe Projekteinrichtung für vollständige Details zu den beiden Projektmetadaten-Modi (manuell vs. GeoDinML-gesteuert).
3. Erstellen Sie einen G1-Bohrbericht

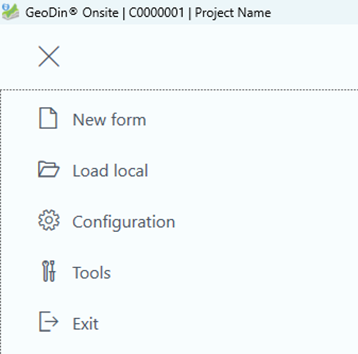

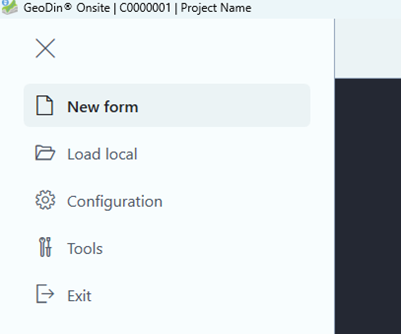

Von dem Menü aus Auswählen Neues Formular.

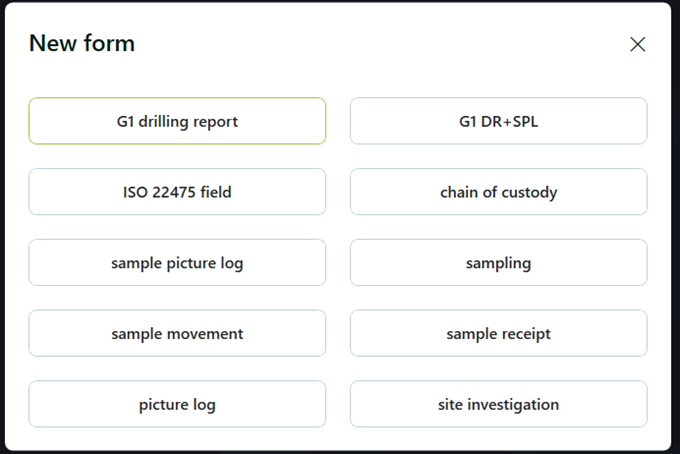

Im Fenster „Neu-Formular“ wählen G1 Bohrbericht.
Der G1-Bericht besteht aus acht Standardseiten. Signatur Sie die Pflichtfeld-Informationen basierend auf den Bedürfnissen Ihres Projekts.
3.1 Verwalten der Parameter des Bohrloch-Berichts
Aufrufen des Optionenmenüs
Klicken Sie auf die Sekunde Seite, Design, um mit der Anpassung des Bohrloch-Berichts zu beginnen.

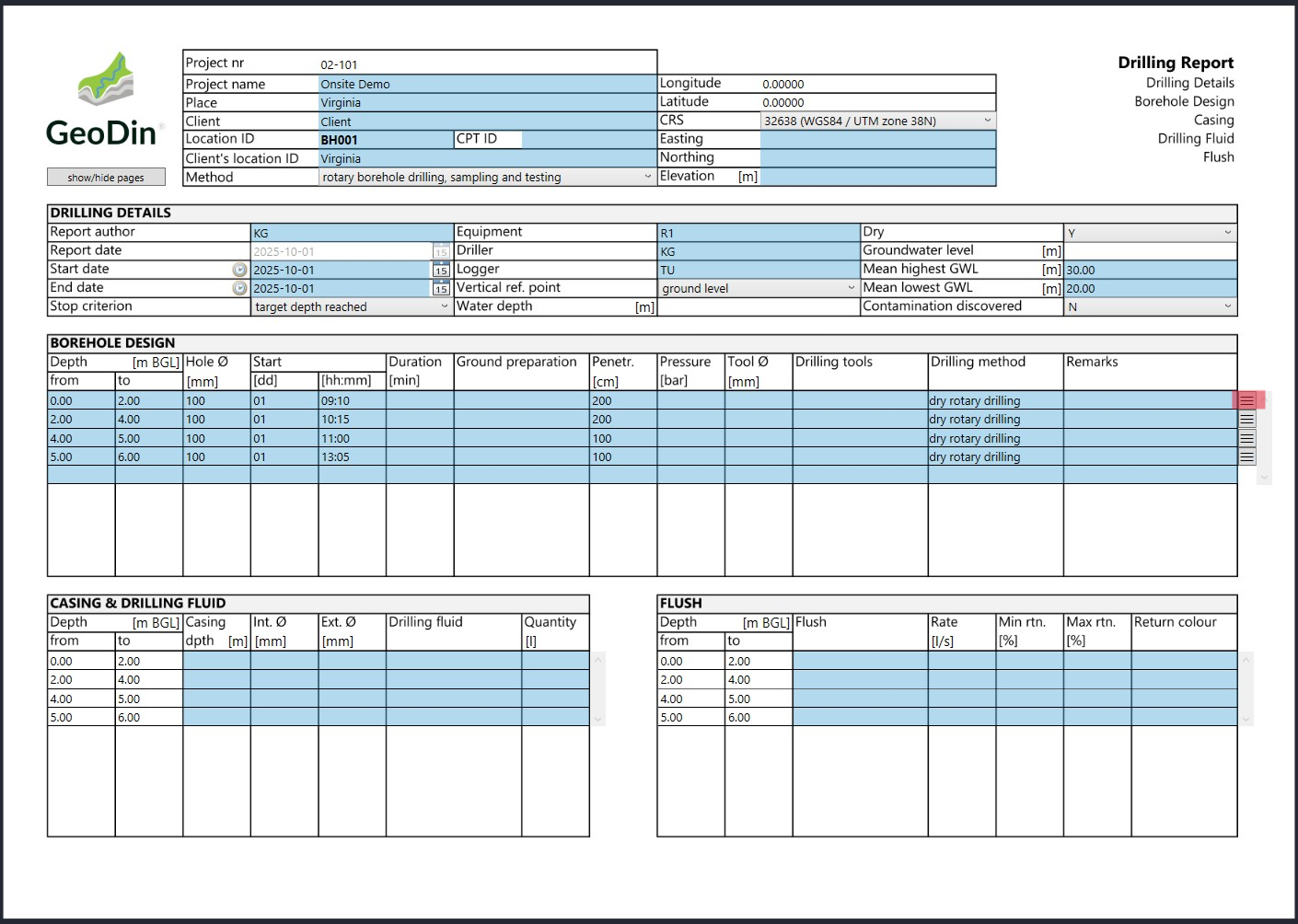

Klicken Sie auf den Dreilinienmenü (markierte in Karminrot) auf der Seite von der Bohrloch-Designbox, um die Verfügbaren Optionen anzuzeigen.
Eingabemethoden

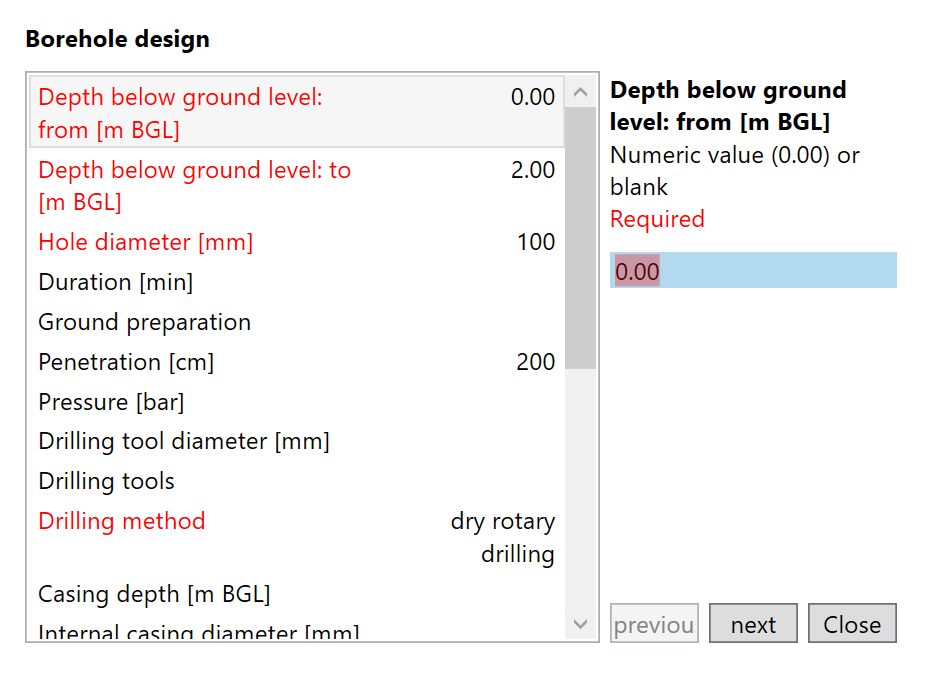

Öffnen Sie den Builder - starten Sie den Builder, um Bohrloch-Design-Parameter in einer strukturierten Oberfläche zu erfassen.
Direkte Eingabe - alternativ, Werte direkt in die jeweiligen Felder eingeben.
Pflicht- vs. optionale Felder
Markierte Felder in Karminrot sind Pflicht.
Alle anderen Felder sind optional - Signatur sie gemäß dem Projekt Pflichtfeld.
Verwaltung der Zeile
Zeile oberhalb/unterhalb einfügen - eine neue Zeile oberhalb oder unterhalb der aktuell vorhandenen hinzufügen.
Zeile löschen - die selektierte Zeile entfernen, wenn sie nicht mehr benötigt wird.
Automatische Tiefe-Befüllung Nachdem eine "Von"- und "zu"-Tiefeneingabe Abgeschlossen wurde, füllt ein Klick auf die folgende Zeile die Tiefenwerte automatisch aus und stellt so die Kontinuität sicher.
Sobald Abgeschlossen, klicken Sie auf den Validierungsschalter
in der oberen linken Ecke, oder Auswählen Validieren Von dem Menü.

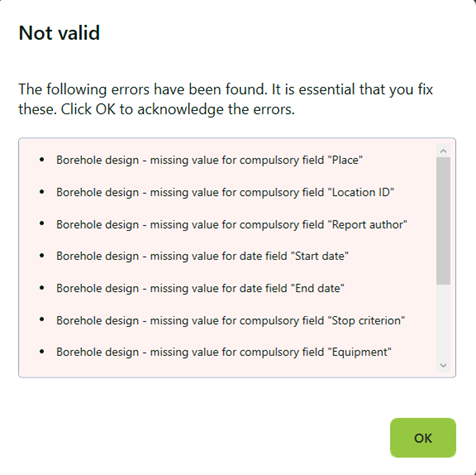

Wenn irgendwelche Informationen fehlen oder falsch sind, listet das Invalidation-Fenster die relevanten Meldungen auf.

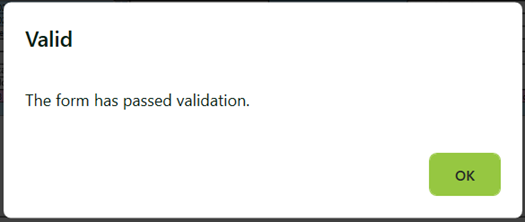

Wenn alle Informationen korrekt sind, wird die Validierung erfolgreich Abgeschlossen.
Sie können das Formular erst Exportieren, nachdem es die Validierung bestanden hat. Allerdings können Sie Ihren Fortschritt jederzeit Speichern.
3.2 Anpassen, welche Seiten angezeigt werden

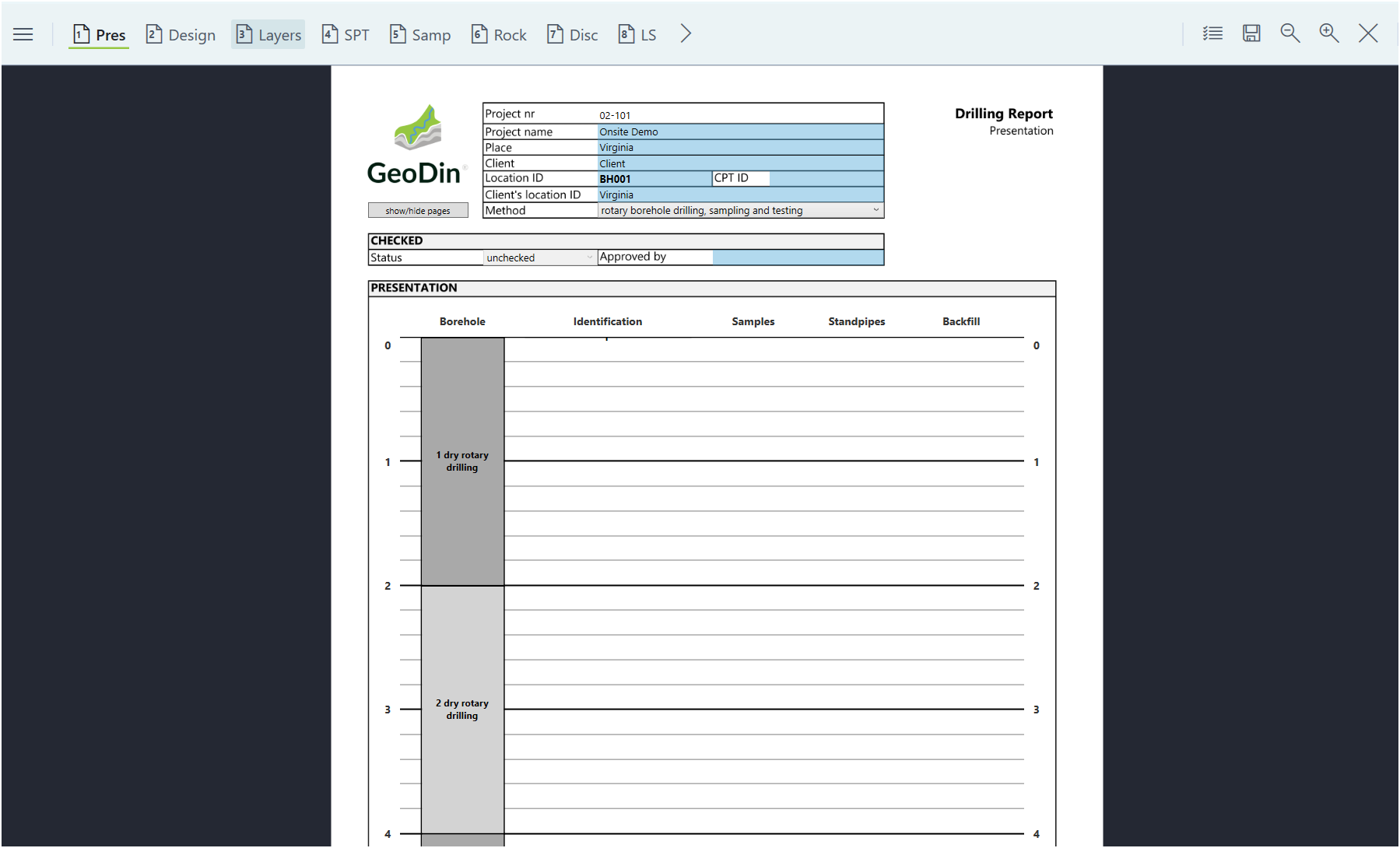

Die acht Standard-Seiten des G1 Drilling Berichts decken die meisten Szenarien ab, aber Sie können Seiten je nach den tatsächlichen Anforderungen Ihres Projekts ein- und ausschalten. Unter dem Logo des Formulars, Benutzen Sie Seiten Darstellen/Nicht darstellen um den Seiten Selektor zu Öffnen.
Wenn Sie keine SPT-Werte erfassen, wählen Sie für die SPT-Seite die Option Nicht darstellen. Wenn Sie Gesteinsschichten nicht Protokollieren, wählen Sie für die Gesteinsseite die Option Nicht darstellen. Der Selektor ermöglicht Ihnen außerdem Seiten neu anordnen über Pfeile nach oben/nach unten – nützlich, um Ihre bevorzugte Daten-Eingabesequenz anzupassen.
Diese Auswahlmöglichkeiten werden beim Speichern mit dem Formular übernommen; Sie legen sie normalerweise einmal zu Beginn von Ihrem Projekt fest.
4. Exportieren Sie den Bericht

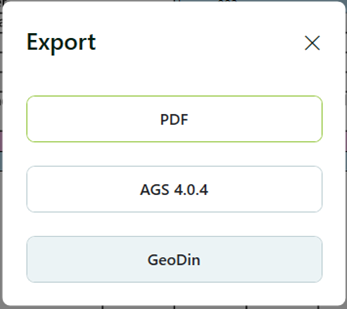

Von dem Menü aus Auswählen Exportieren → GeoDin.
Auswählen Sie einen Standort, um die Datei zu Speichern.
GeoDin Onsite generiert beispielsweise eine GeoDinML-Datei:
Delft001_G1DR_20260423.geodinml
Wenn Sie haben Dateiübermittlung konfiguriert, Benutzen Sie Veröffentlichen anstelle von Exportieren. Publish überträgt die Lieferobjekte in Ihr gemeinsames Verzeichnis und übernimmt die PDF-Generierung automatisch. Siehe Veröffentlichen und Abrufen von Formularen.
5. Importieren in GeoDin Desktop
Um den Bericht in GeoDin Desktop zu importieren, Benutzen Sie die GeoDinML-Importieren-Funktion. Vollfarbe-Anweisungen - einschließlich Workflows für verschiedene Datentypen - finden Sie in der GeoDin Desktop-Dokumentation. Sobald importiert, sind Ihre Bohrdaten Verfügbar für Layouts, Querschnitte, Platten und Berichte.
Formularpakete: G1 + Beispiel-Bildprotokoll
Neben dem eigenständigen G1-Bohrbericht bietet Onsite G1-Bohrbericht + Beispiel-Bildprotokoll als ein Formularpaket. Das Paket verbindet das Bohrprotokoll mit einer eigenen Seite für Beispiel-Fotos, und die beiden Abschnitte bleiben verknüpft – der SPL-Teil zieht die Liste der Proben automatisch aus dem Bohrbericht, sodass Sie Proben nicht erneut scannen oder eingeben müssen.
Wählen Sie das Paket im Dialogfeld für Neu-Formulare aus, wenn Sie möchten, dass Bohrdaten und Beispiel-Fotos gemeinsam als ein einzelnes .gdob Datei. Siehe Beispiel-Fotoprotokoll für Details zum Foto-Workflow.
Siehe auch
Boden-Probenahme - Protokollieren von Boden-Proben im G1-Formular
Beispiel-Fotoprotokoll - Fotografieren von Proben
Exportieren zu GeoDin - alle Exportieren-Formatierungen
Veröffentlichen und Abrufen von Formularen - Team-Workflow
