Sondaj kuyularını içe aktarma

Bu öğretici, GeoDin veritabanınızdan sondaj verilerini içe aktarma ve eklentimizi kullanarak Autodesk Civil 3D'de görselleştirme işlemlerini adım adım açıklar.

---

İçe Aktarılacak Veriyi Seçme

Başlamak için içe aktarmak ve çizmek istediğiniz sondaj verilerini seçin.

• GeoDin yüklüyse mevcut veri bağlantıları otomatik olarak keşfedilir.

• Mevcut bağlantınız yoksa, eklemek veya yapılandırmak için Veri kaynaklarını yönet şeritteki düğmesine tıklayın.

• Tıklayın Veriyi seç seçim iletişim kutusunu açmak için şeritteki düğmesine. Bu iletişim kutusunu kolaylık için ikincil ekrana taşıyabilirsiniz.

Seçim iletişim kutusunda:

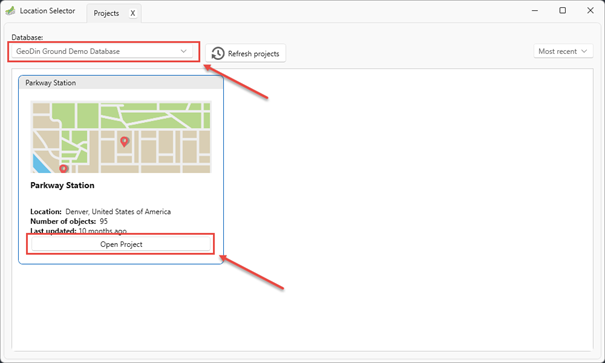

• Tüm keşfedilen ve elle eklenen veri bağlantıları arasından seçim yapmak için açılır menüyü kullanın.

• Proje listesi seçili bağlantıya göre güncellenir ve mevcut tüm projeleri gösterir.

---

Bir Proje Açma ve Sondajları Seçme

Bir veri bağlantısı ve proje seçtikten sonra:

• Tıklayın Projeyi aç proje genel görünümündeki düğmesine tıklayarak projeyi yeni bir sekmede açın.

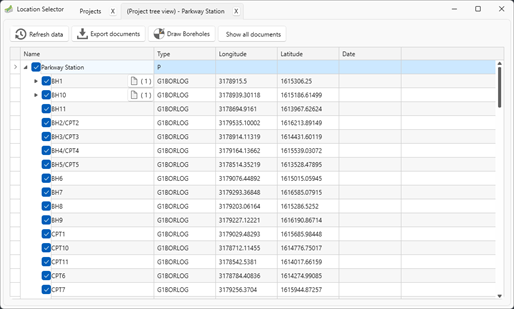

• Yeni sekme, tüm sondajları ve delme işlemlerini listeleyen ağaç görünümü yapısını görüntüler ve temel sondaj verilerini gösterir.

• İçe aktarmak istediğiniz sondajları seçmek için ağaç görünümündeki onay kutularını kullanın.

• İsteğe bağlı olarak, Belge her bir delme işlemiyle ilişkili belgeleri görüntülemek için düğmesine tıklayın.

---

Civil 3D'de Sondaj Çizimi

Seçiminizi yaptıktan sonra:

• Basın Sondajları çiz düğmesine.

• Eklenti, seçili sondaj verilerini GeoDin'den alır; buna zemin katmanı tanımlamaları da dahildir. Desteklenen zemin katmanı tanımlama standartları şunlardır:

  • EN ISO 14688 / 146789

  • ASTM D2487

  • British 5930

  • Brezilya/Portekiz ABNT Tek bir sondajda birden fazla tanımlama standardı bulunuyorsa, ilk olan (alfabetik olarak) kullanılır.

• İşlem tamamlandıktan sonra iletişim kutusunu kapatın ve içe aktarılan sondajları Civil 3D'de görüntüleyin.

Civil 3D'de Görselleştirme:

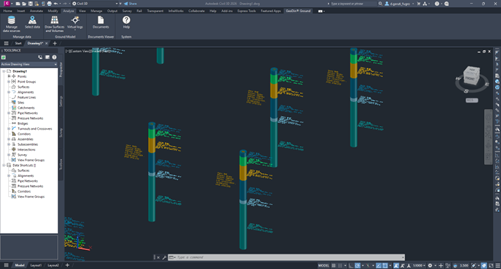

• Sondaj konumlarını temsil etmek için Cogo noktaları çizilir.

• 3B silindirler oluşturulur ve derinlik ile zemin birimi/tanımına göre stil/renk uygulanır.

• Her zemin katmanı, farklı katmanları açıklayan açıklamalar içerir.

• Civil 3D'deki tüm 3B nesneler, proje, yazar ve diğer ilgili bilgiler gibi GeoDin'den gelen meta verileri içerir.

---

Artık GeoDin'den sondajları başarıyla Civil 3D'ye içe aktardınız ve görselleştirdiniz!
