Autodesk Forma ile Zemin modellerini paylaşma

GeoDin Ground Sondaj kuyuları, bir Zemin modeli yüzeyi ve Sondaj Raporları'nı Desktop Connector eşitleme iş akışını kullanarak Autodesk Forma üzerinden iş arkadaşlarınızla paylaşın.

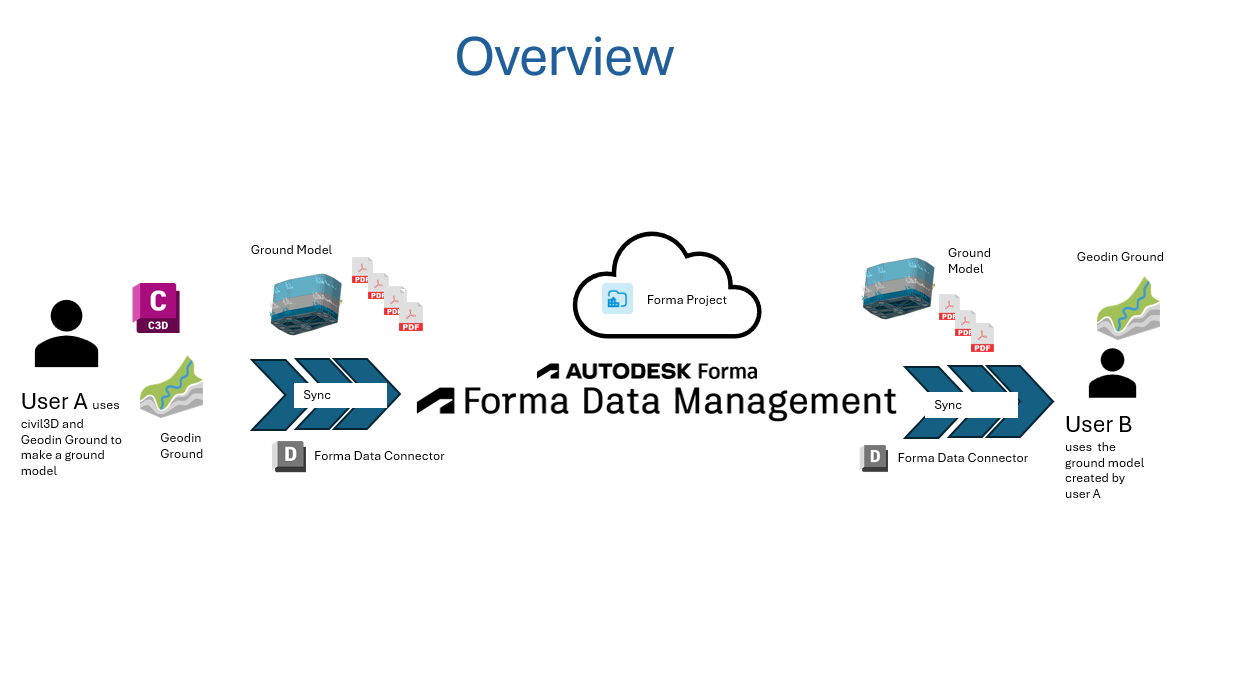

İki kişi buluttaki bir Forma Projesi üzerinden zemin verilerini paylaşır. Kullanıcı A (jeoteknisyen) Civil 3D içindeki GeoDin Ground'da zemin modelini oluşturur ve çizimi, Forma ile otomatik olarak eşitlenen bir klasöre kaydeder. Kullanıcı B (projeye erişimi olan herhangi bir çalışma arkadaşı) Forma'yı açar ve çizimi ile ekli tüm sondaj raporlarını görür - elle dosya aktarımı gerekmez.

Kullanıcı A çizimi ve sondaj raporlarını yerel bir Desktop Connector klasörüne kaydeder; dosyalar, Kullanıcı B'nin tarayıcıda açması için Forma'ya otomatik olarak yüklenir.

Eşitleme, ücretsiz bir Autodesk aracı olan Desktop Connector, bu da bulutta bir Forma Projesini yansıtan makinenizde yerel bir klasör oluşturur. O klasöre kaydedilen her şey otomatik olarak yüklenir.

Gereklilikler

Nedir	Notlar
Autodesk Forma hesabı	Önceden oluşturulmuş bir Proje ile veya bir tane oluşturma izniyle
Autodesk Desktop Connector	Autodesk'ten ücretsiz indirme, yüklenmiş ve oturum açılmış
Civil 3D ve GeoDin Ground ile	Lisanslı ve GeoDin Veritabanı ile bağlantılı
Proje erişimi	Her iki kullanıcı da aynı Forma Projesinin üyesi olmalıdır

Zemin modelinin paylaşılması

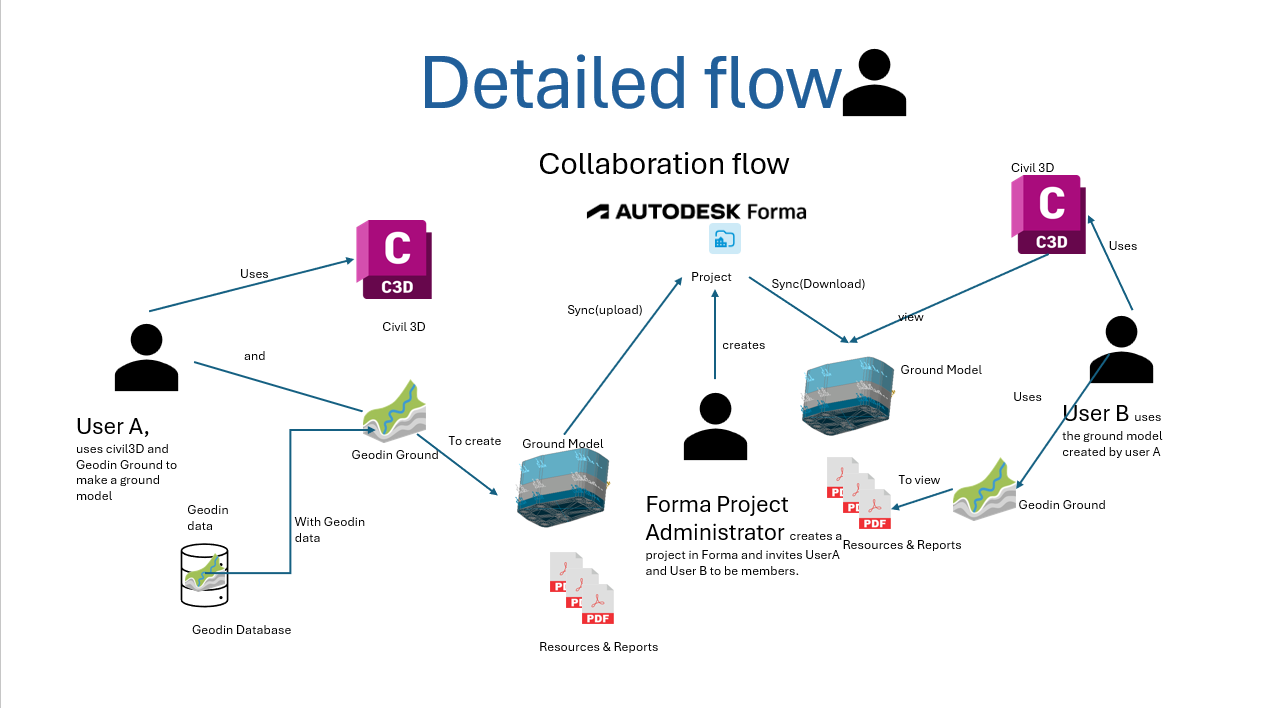

Bir bakışta tam iş akışı: Forma Projesini oluşturmaktan ve Desktop Connector'ı kurmaktan, çalışma arkadaşlarının bir tarayıcıda sondaj raporlarını görüntülemesine kadar.

1. Forma'da bir Proje oluşturun
2. Projeyi Desktop Connector'a ekle (yerel bir eşitleme klasörü oluşturur)
3. Civil 3D'yi açın ve GeoDin Veritabanı ile bağlantı kurun
4. Sondajları yükleyin ve çizin,
5. Çizimi Desktop Connector eşitleme klasörüne kaydedin.
6. Zemin modelini oluşturun
7. Eşitlemeyi doğrulayın - yükleme tamamlandığında simgeler yeşile döner
8. Çizimi ve sondaj raporlarını Forma'da kontrol edin

1. Adım: Forma'da bir Proje oluşturun

Tarayıcınızda Autodesk Forma'yı açın ve yeni bir Proje oluşturun. Ona mevkınızla eşleşen bir ad verin (örneğin, Denver). Erişime ihtiyaç duyan tüm çalışma arkadaşlarının üye olarak eklendiğinden emin olun.

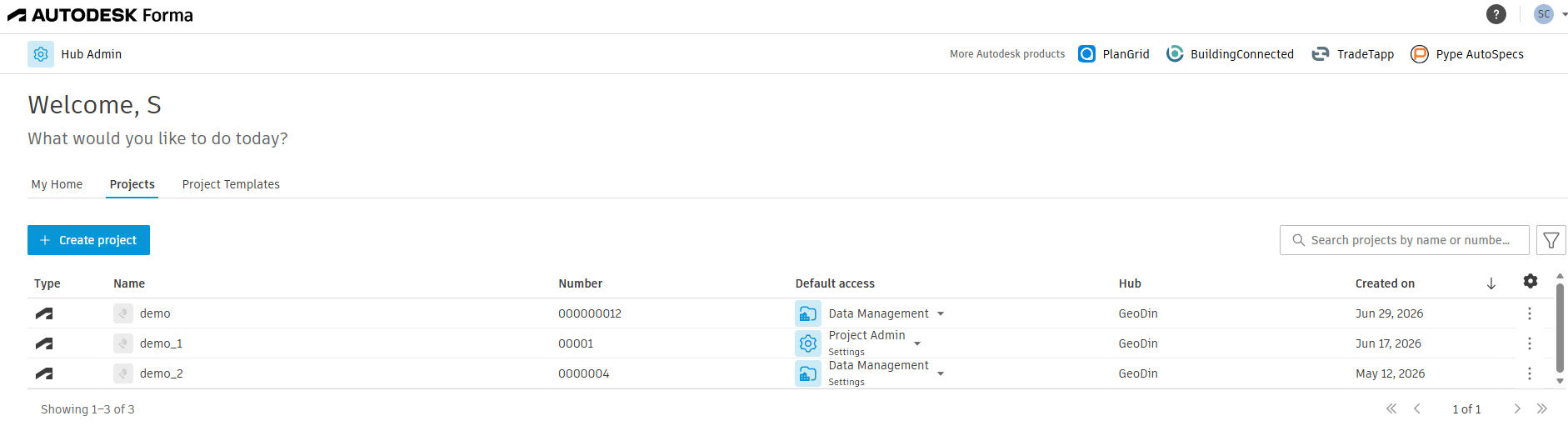

Forma Projeleri listesi. Mevki için bir Proje oluşturun ve erişim ihtiyacı olan çalışma arkadaşlarını üye olarak ekleyin.

2. Adım: Desktop Connector'ı kurun

Henüz kurmadıysanız Autodesk Desktop Connector'ı yükleyin. Kurulup oturum açıldıktan sonra, açın ve şuna tıklayın Projeleri seç.

Desktop Connector'ı açın ve Projeleri seç bir Forma Projesini yerel bir eşitleme klasörüne bağlamak için tıklayın.

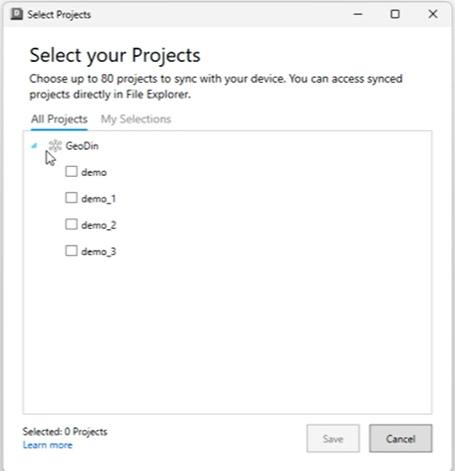

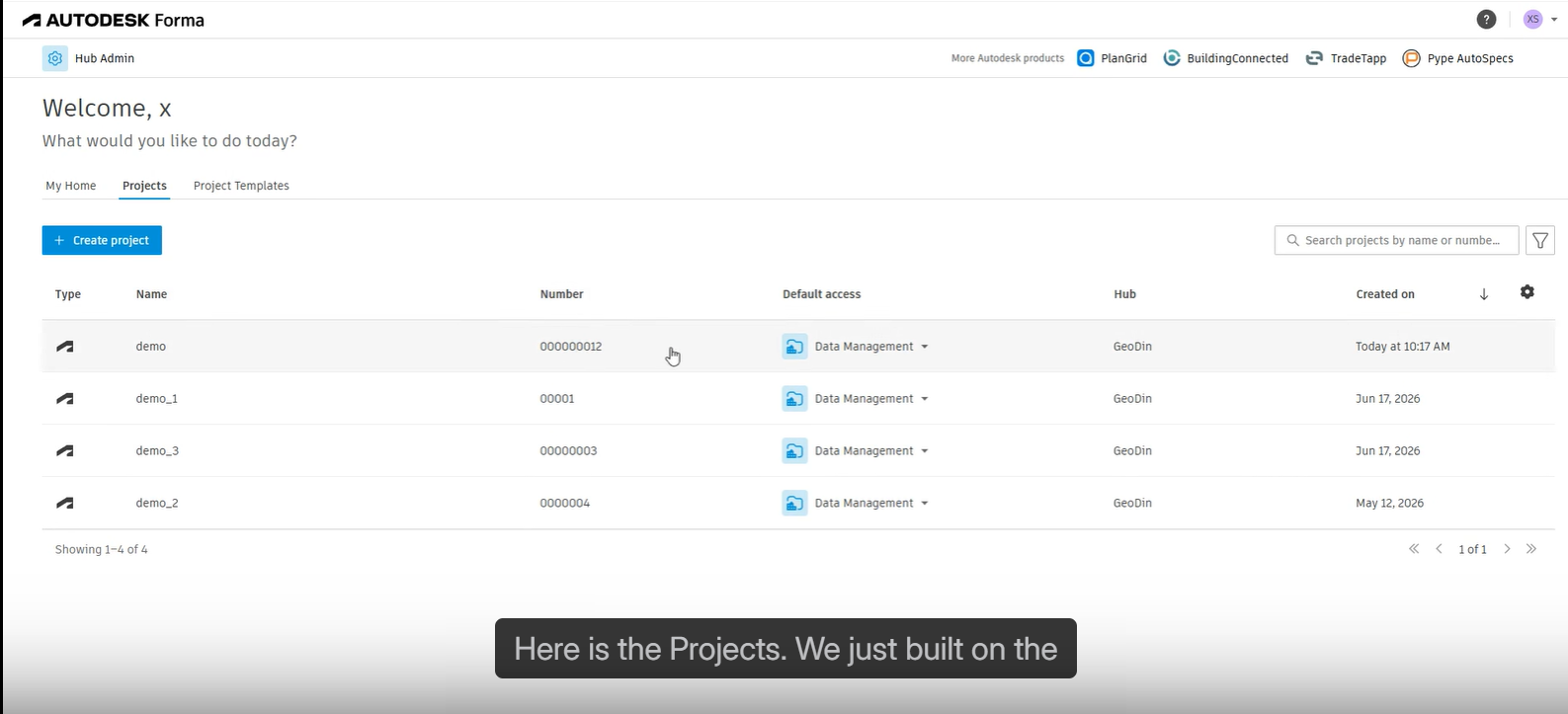

Forma hub'ınızdaki mevcut Projeleri göreceksiniz. Az önce oluşturduğunuz Projeyi işaretleyin ve Kaydet, ardından Tamam.

Projeyi işaretleyin ve Kaydet, ardından Tamam. Desktop Connector, o Projeye bağlı yerel bir klasör oluşturur - klasör şu anda boş olacaktır.

3. Adım: Civil 3D'yi açın ve GeoDin'e bağlanın

Civil 3D'yi açın ve yeni bir çizim başlatın (veya mevcut birini açın). GeoDin Ground panelinde veritabanınıza bağlanın ve üzerinde çalıştığınız mevkiyi seçin.

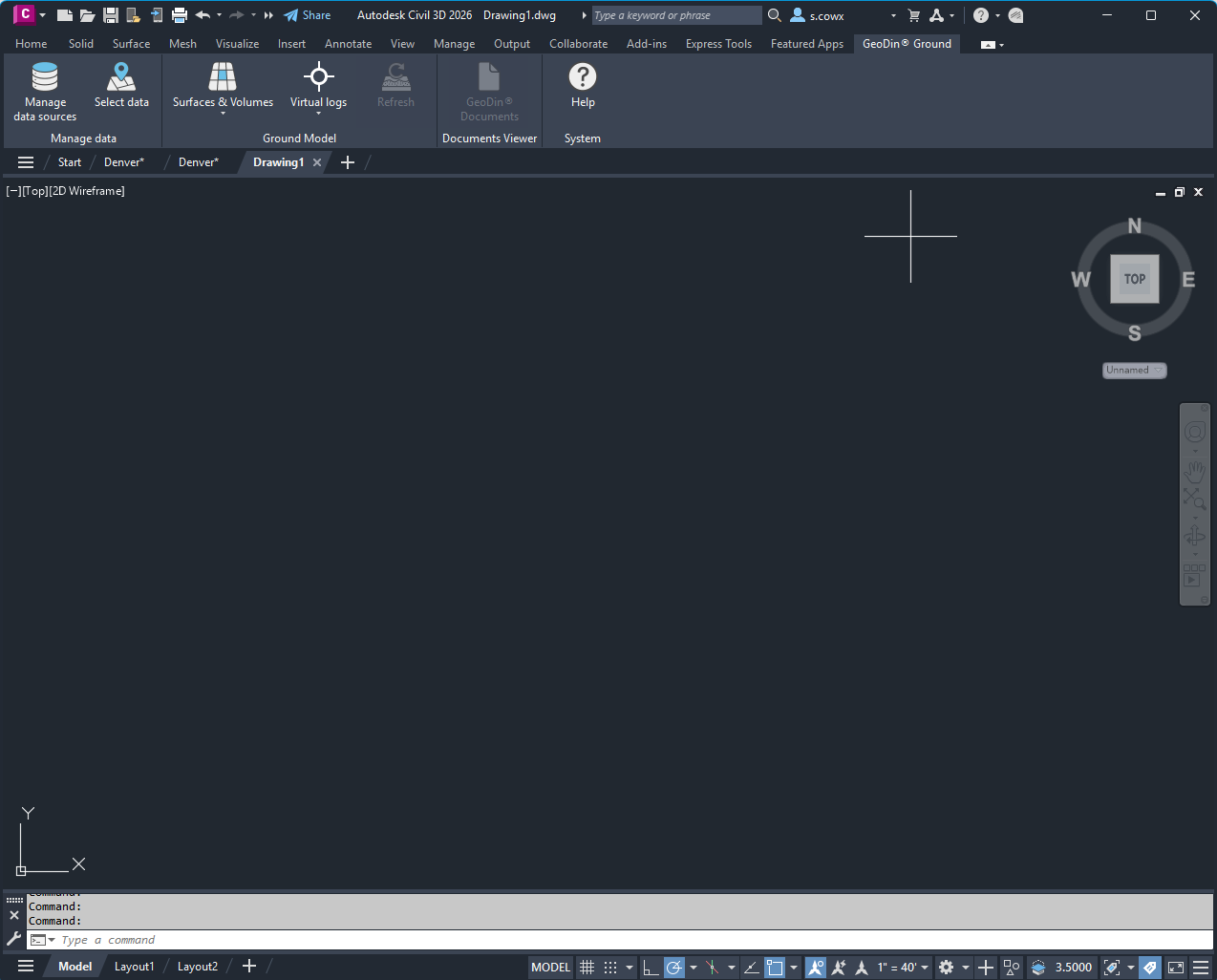

GeoDin Ground paneli açık olan Civil 3D. Mevkinin sondaj verilerini yüklemek için veri tabanınıza bağlanın.

Veritabanınızı seçin - bu örnekte Denver demo veritabanı kullanılır.

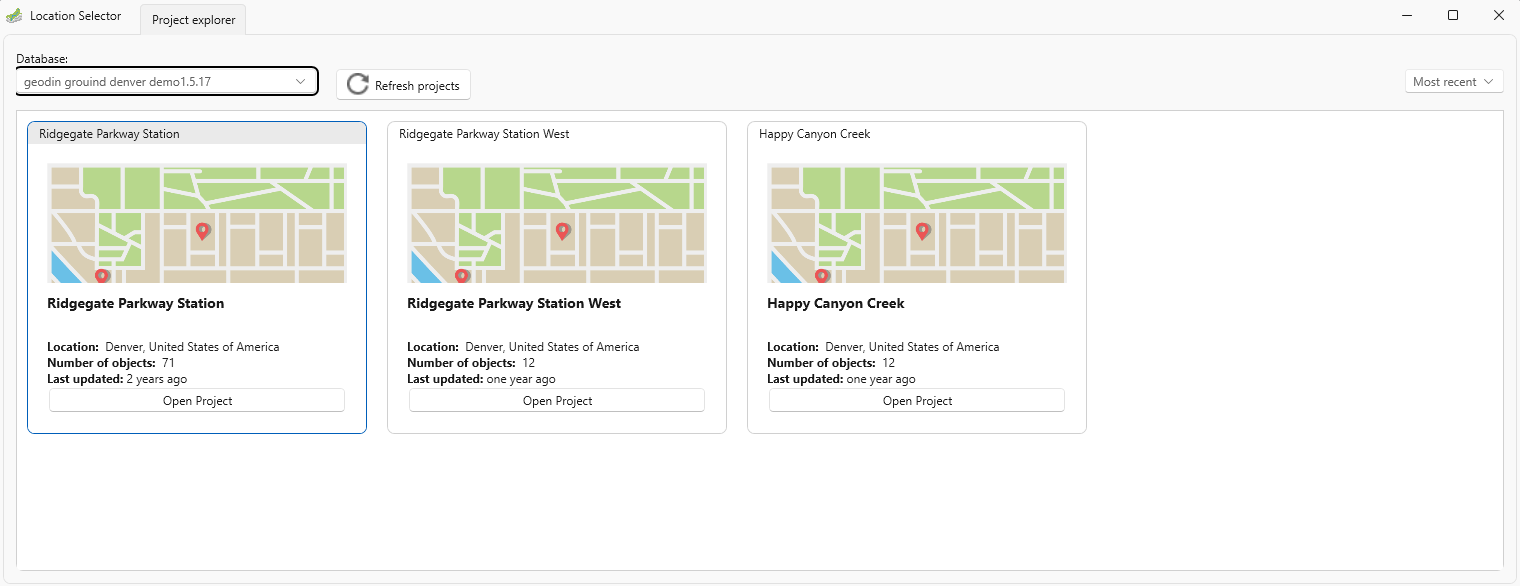

GeoDin Ground Veritabanı seçimi. Mevkiniz için veritabanını seçin.

4. Adım: Sondajları yükleyin ve çizin,

Mevkiniz için sondajları GeoDin veritabanından yükleyin ve bunları Civil 3D çizimine çizin. GeoDin Ground her sondajı doğru plan konumuna yerleştirir ve tabaka ile sondaj verilerini ekler.

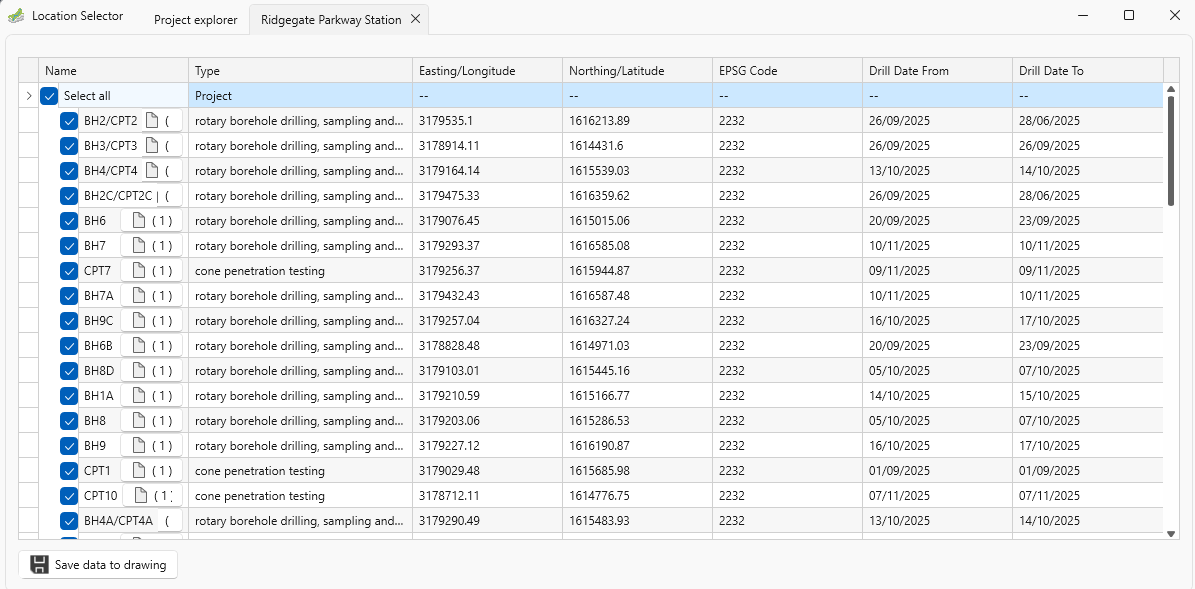

Mevkiniz için sondajları seçin. Birden fazla GeoDin Projesinden aynı çizime sondaj çizebilirsiniz.

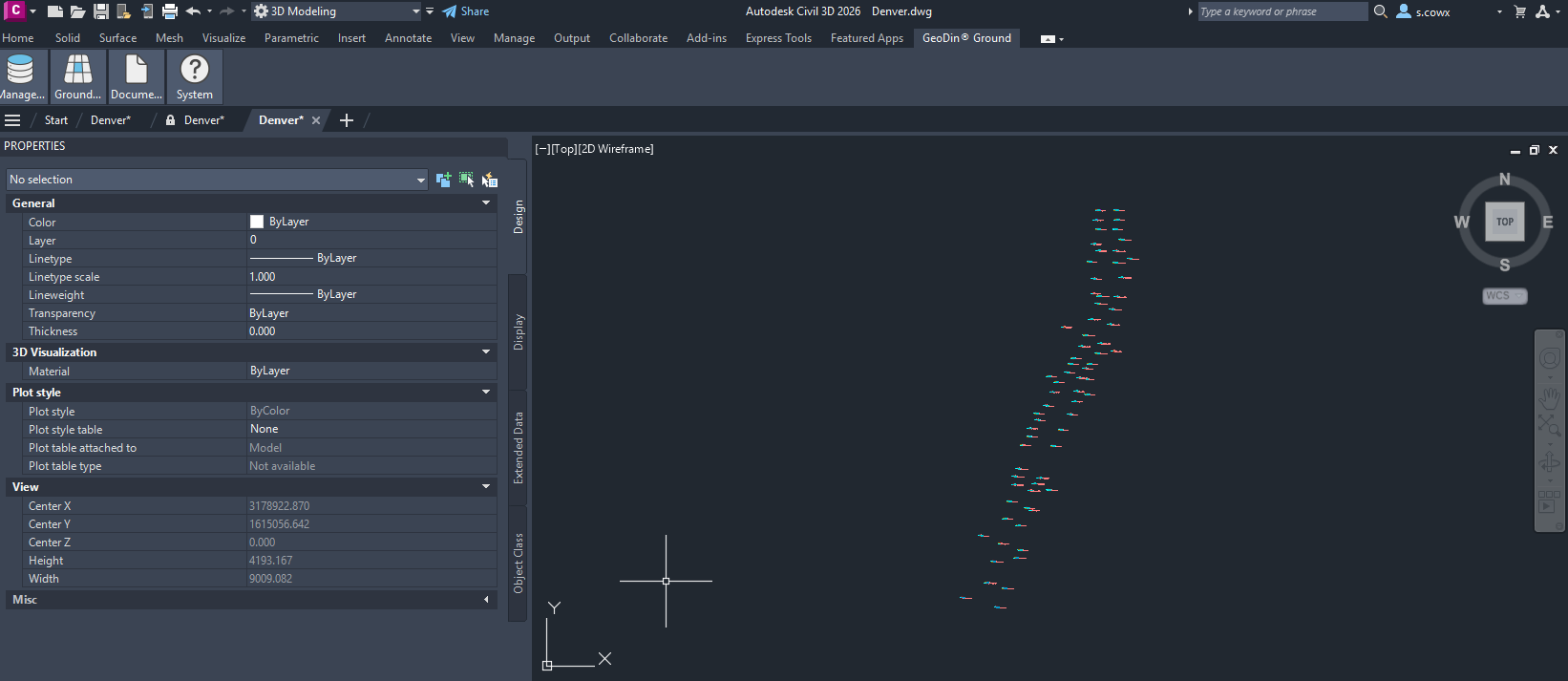

Sondajlar Civil 3D çizimine doğru plan konumlarında çizilmiş halde.

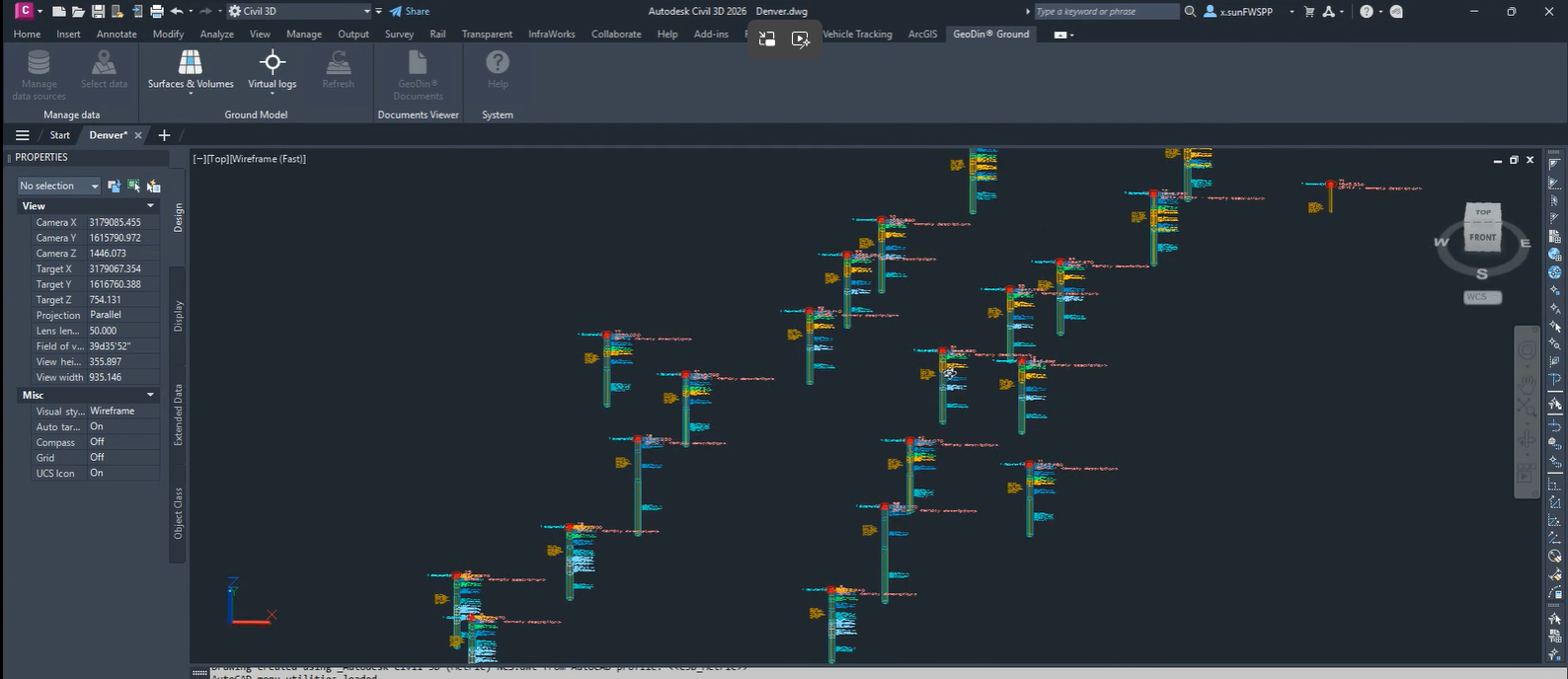

Sondaj ayrıntılarını ve katman verisini gösteren daha yakın bir görünüm.

5. Adım: Çizimi Forma eşitleme klasörüne kaydedin

Bu kilit adımdır. Çizimi kaydettiğinizde, onu 2. adımda oluşturulan Desktop Connector klasörüne kaydedin - normal proje klasörünüze değil.

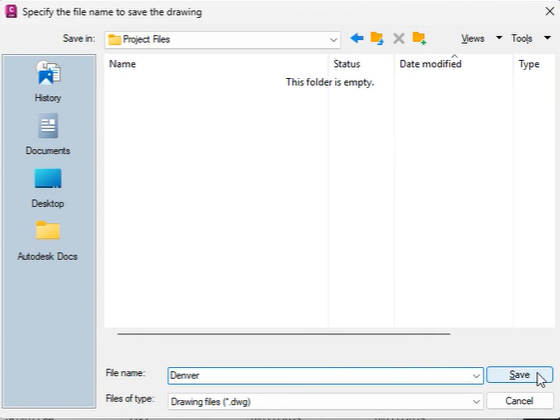

Çizimi normal proje klasörünüze değil, Desktop Connector eşitleme klasörüne kaydedin. İşte Forma'ya yüklemeyi başlatan şey budur.

Kaydeder kaydetmez GeoDin Ground, bu çizimdeki sondajlara bağlı tüm sondaj raporlarını (PDF logları) otomatik olarak dışa aktarır. Bunlar DWG dosyasının yanında bir alt klasöre yerleştirilir.

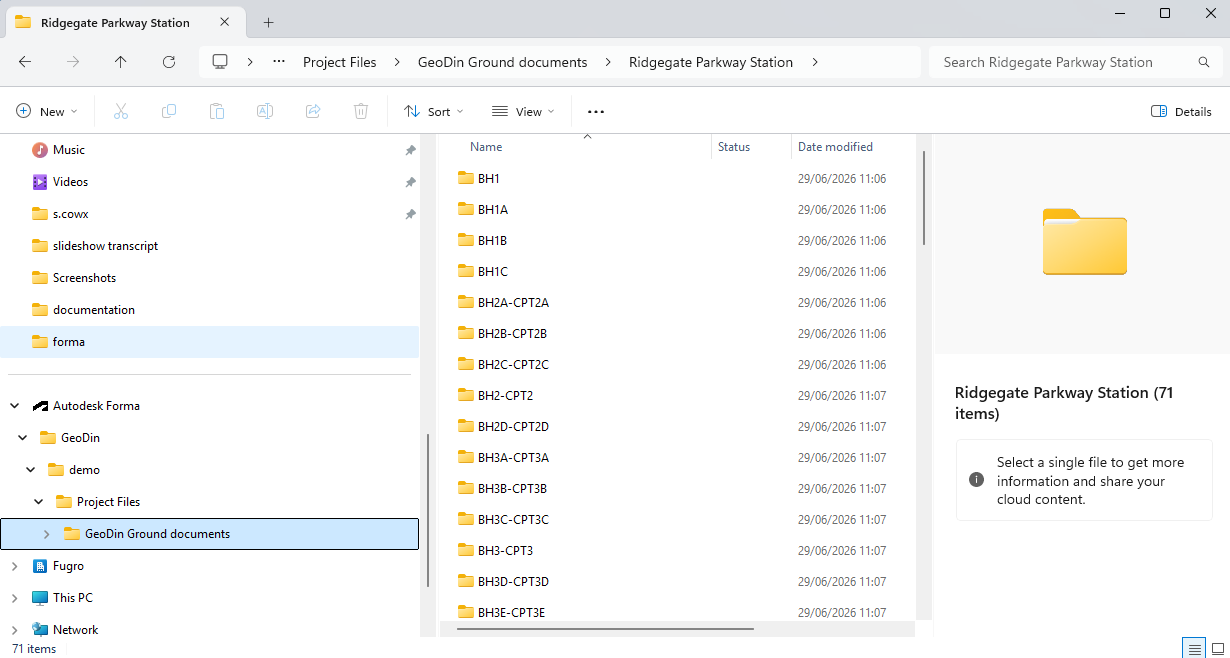

GeoDin Ground, DWG'nin yanına bir belgeler alt klasörü oluşturur ve her sondajın PDF raporlarını buraya otomatik olarak dışa aktarır.

6. Adım: Zemin modelini oluşturun

İhtiyacınız olan tüm sondaj verilerine sahip olduğunuzda, zemin modeli yüzeyini oluşturmak için GeoDin Ground'u kullanın. Sonucu kaydetmeden önce Civil 3D'de görüntüleyebilirsiniz.

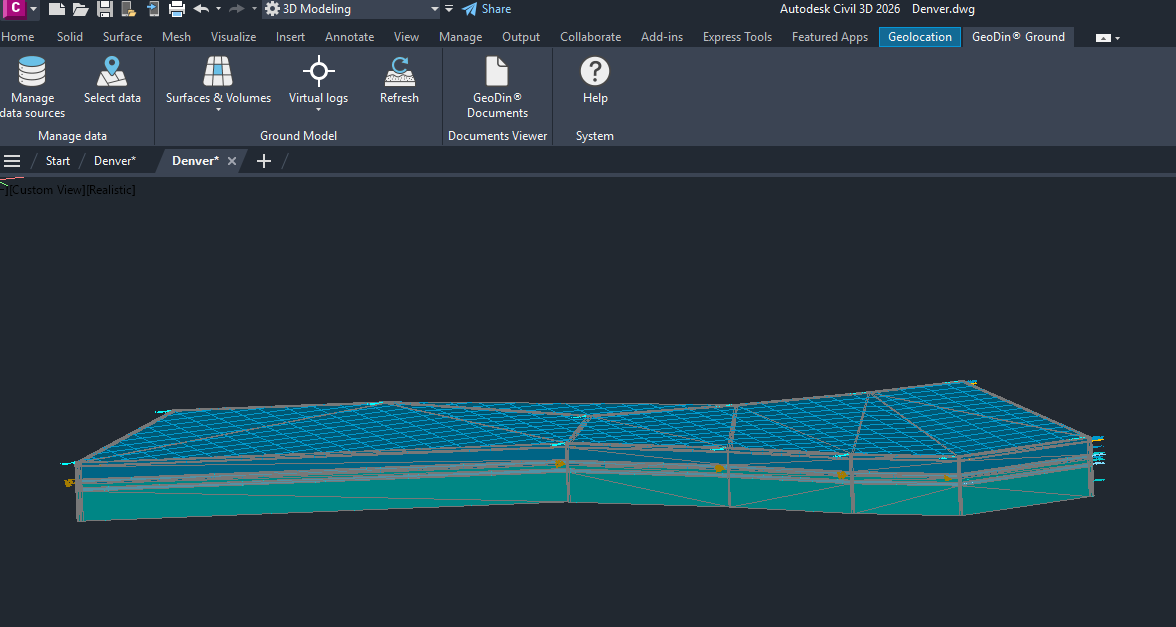

Sondaj verilerinden oluşturulan ve kaydetmeden önce Civil 3D'de görülebilen zemin modeli yüzeyi.

7. Adım: Eşitlemeyi doğrulayın

Kaydettikten sonra Windows Gezgini'nde Desktop Connector klasörünü kontrol edin. Dosyaların yanındaki simgeler yeşil olacaktır; bunlar Forma'ya başarıyla yüklendikten sonra.

Yeşil simgeler, dosyaların Forma'ya yüklendiğini doğrular. Simgeler henüz yeşil değilse, biraz bekleyin ve yenileyin - eşitleme genellikle hızlıdır.

8. Adım: Sonucu Forma'da kontrol edin

Tarayıcınızda Autodesk Forma'yı açın ve Projeye gidin. DWG dosyasını ve adlı bir klasörü göreceksiniz GeoDin Ground belgeleri (veya benzeri).

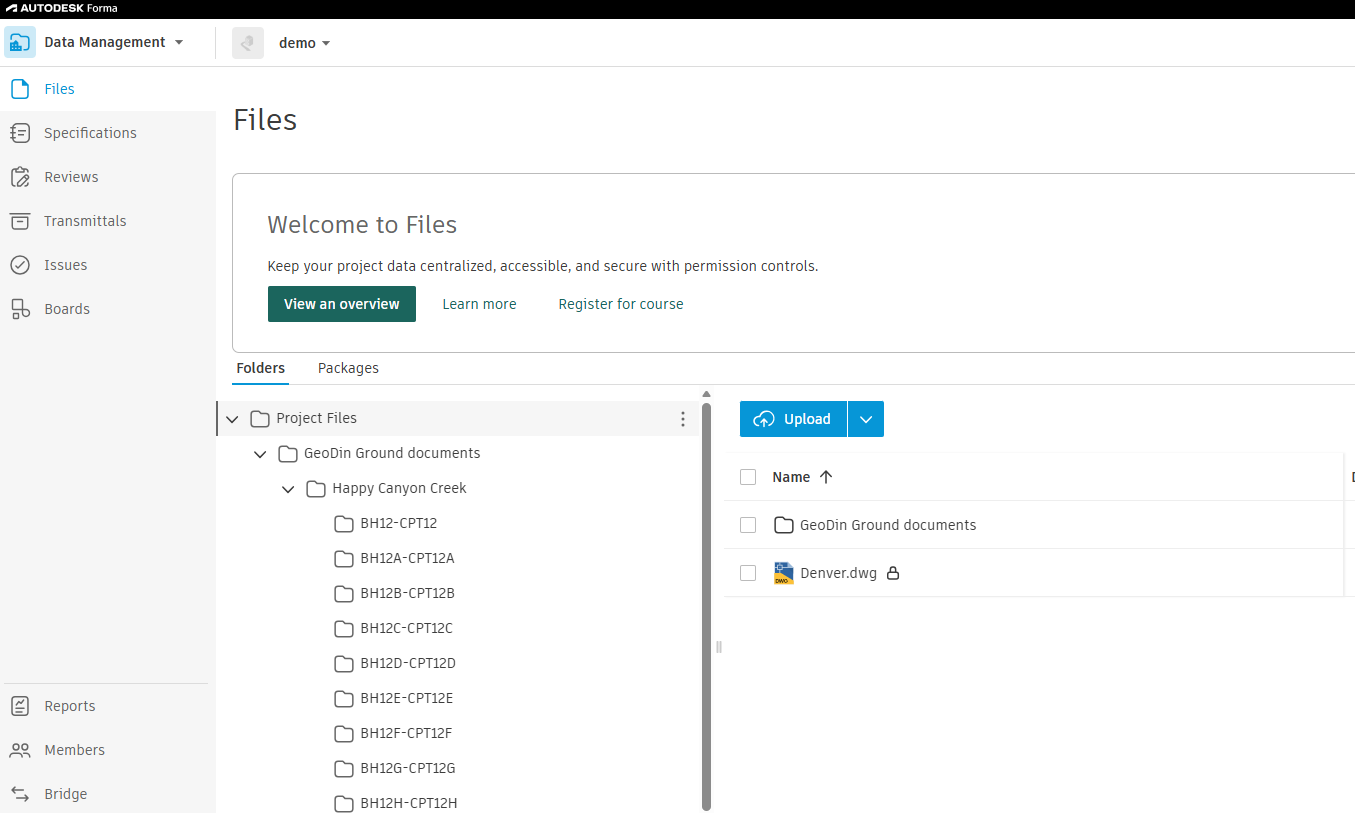

Forma, eşitlenen çizimi ve yanındaki GeoDin Ground belgeleri klasörünü gösteriyor.

Belge klasörünü açın. İçinde her sondaj için bir klasör bulacaksınız.

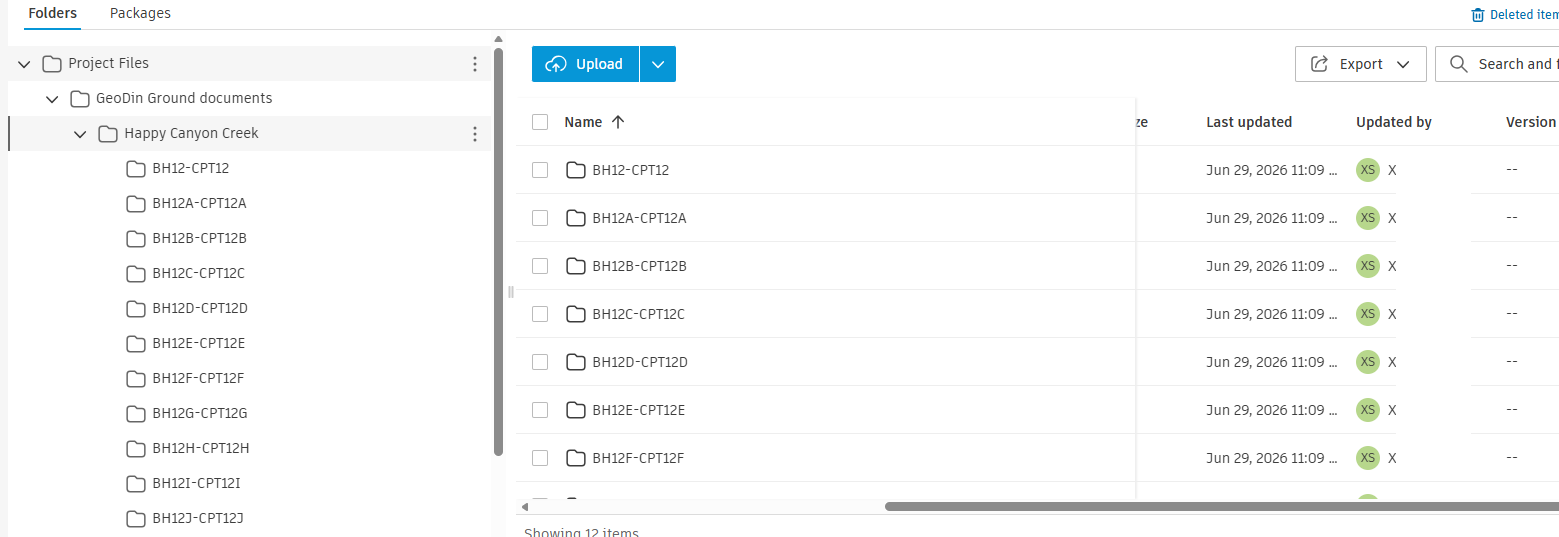

Belgeler klasörü, her sondaj için bir alt klasör içerir.

O sondajın jeoteknik raporlarını (PDF loglarını) görmek için bir sondaj klasörünü açın.

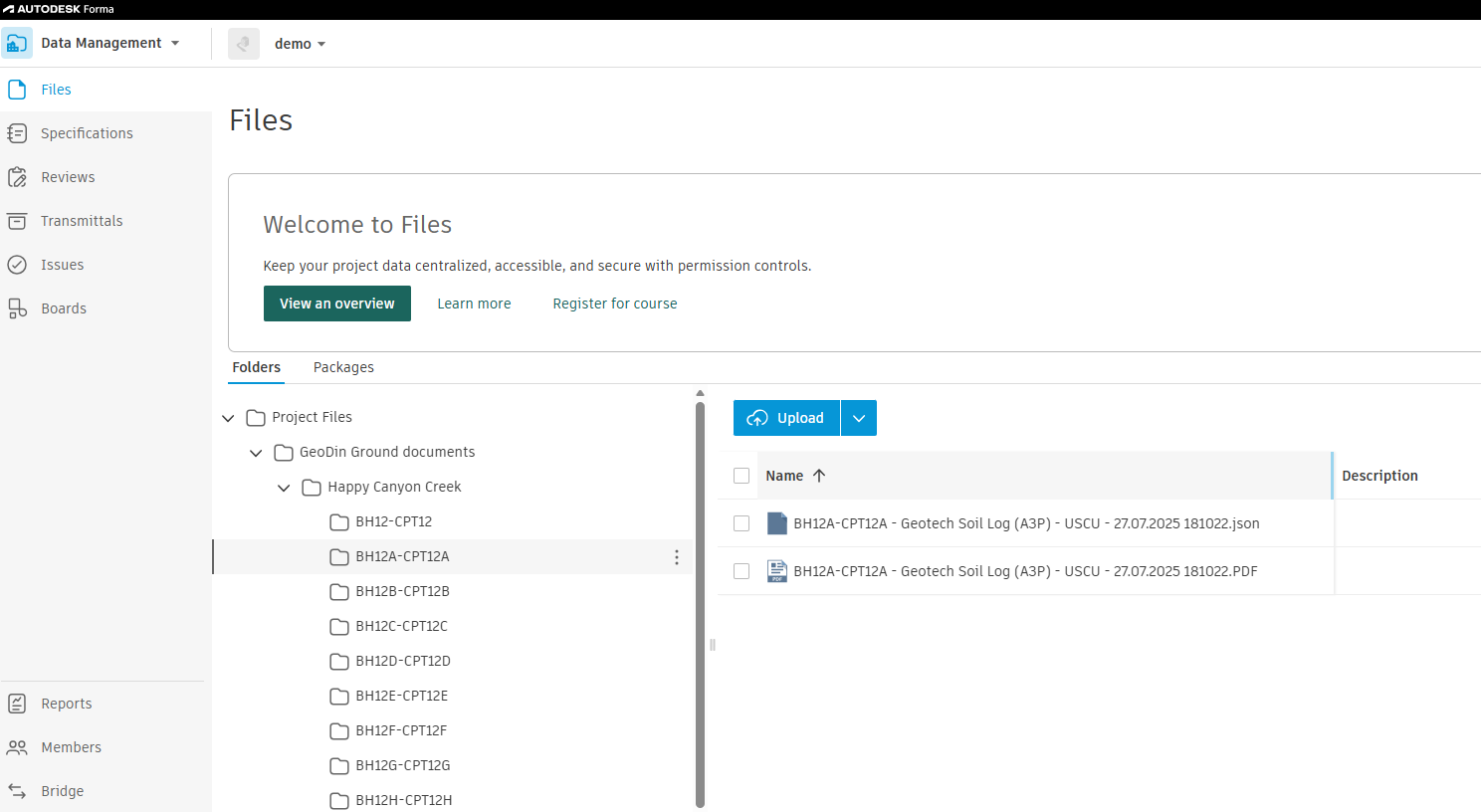

O sondajın jeoteknik raporlarını (PDF loglarını) gösteren bir sondaj klasörü.

Herhangi bir rapora tıklayarak onu doğrudan Forma'da açıp okuyabilirsiniz.

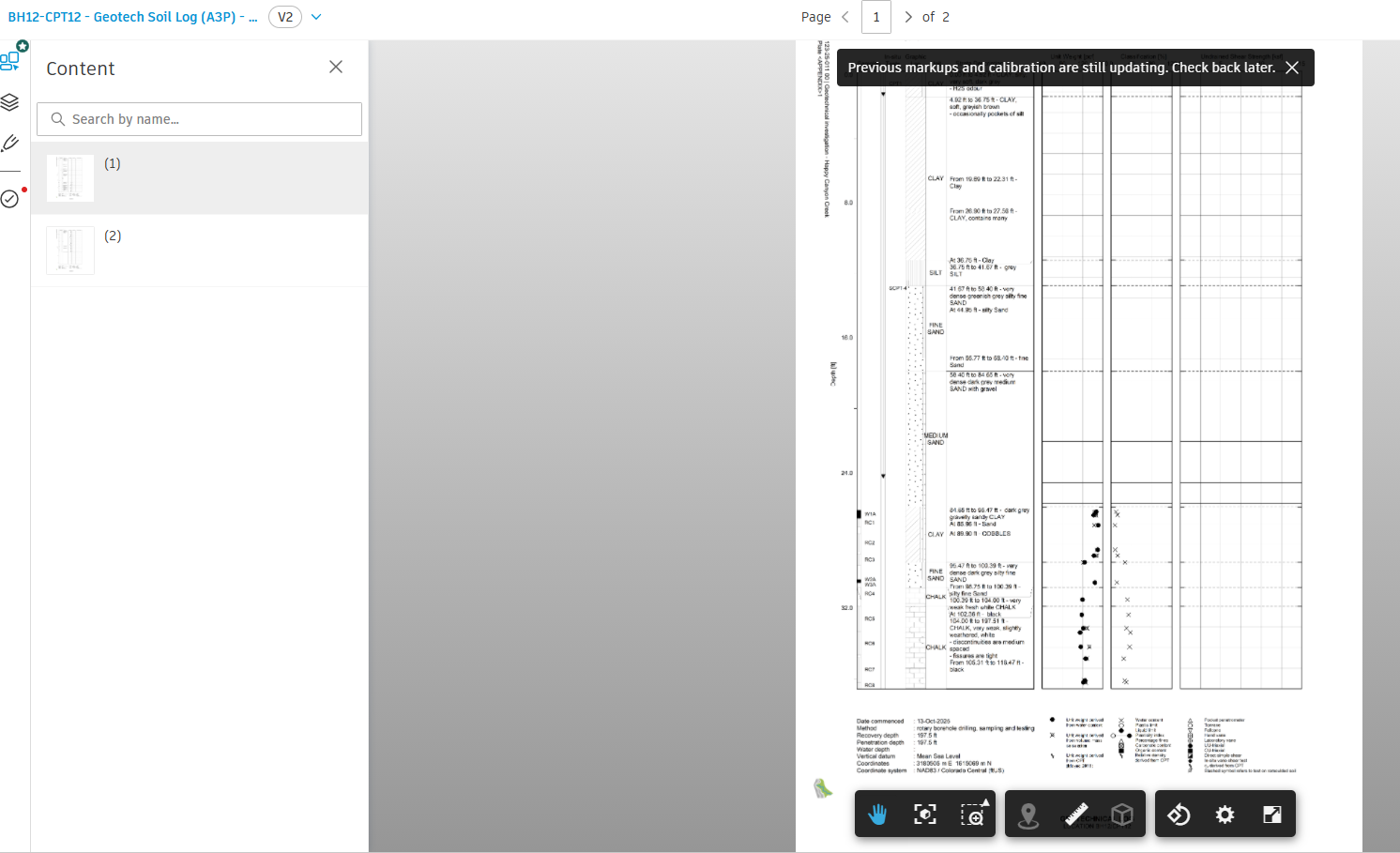

Sondaj logunu doğrudan Forma'da açmak ve okumak için herhangi bir rapora tıklayın.

Tüm raporları üst düzey belgeler klasöründen de görebilirsiniz.

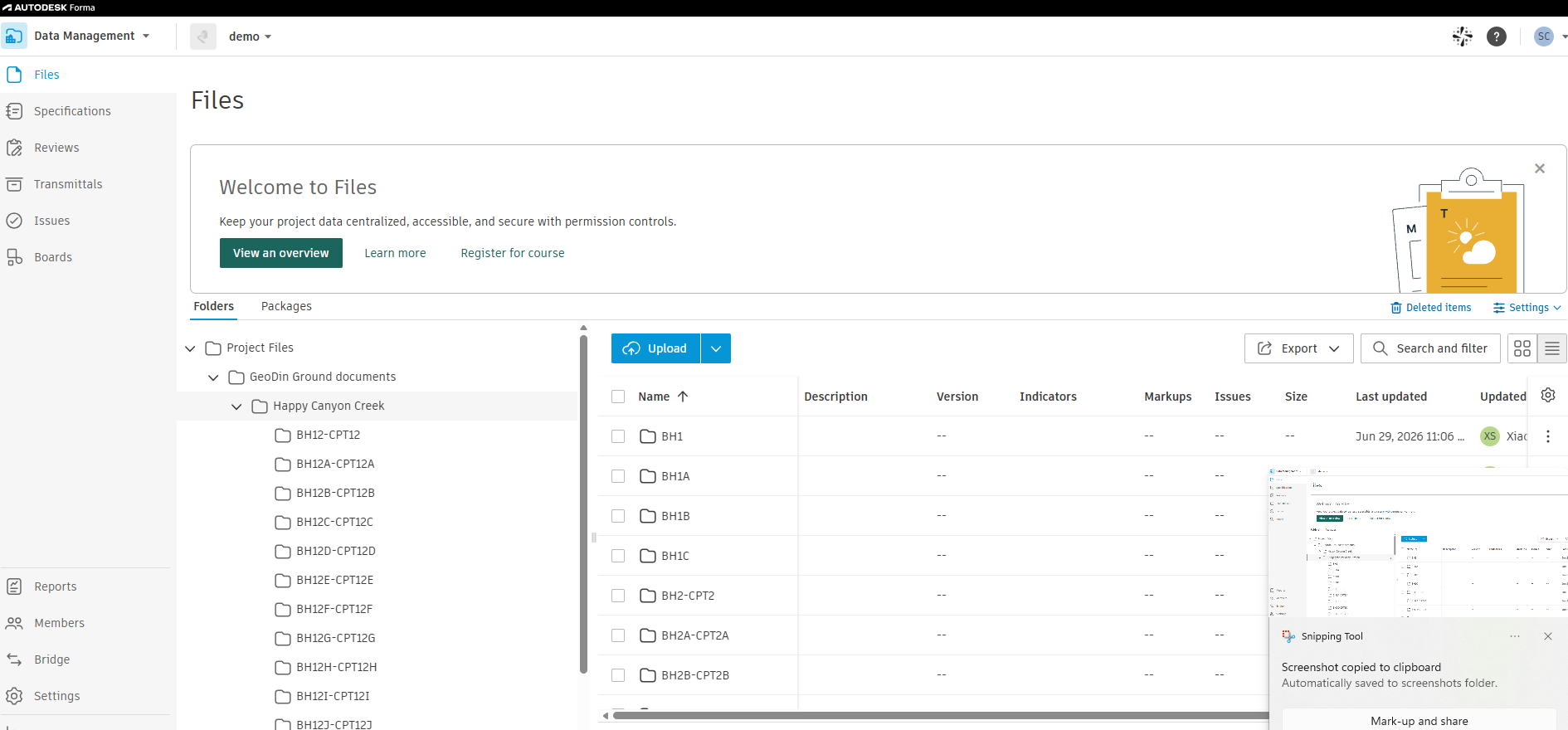

Tüm sondaj raporları üst düzey belgeler klasöründen erişilebilir.

---

Forma ile çalışmak

Dosya kilidi - asma kilit simgesinin anlamı

Kullanıcı A DWG'yi Civil 3D'de açık tuttuğunda, Forma çizim dosyasının yanında bir asma kilit simgesi gösterir. Bu, iki kişinin birbirinin çalışmalarının üzerine yazmasını önler.

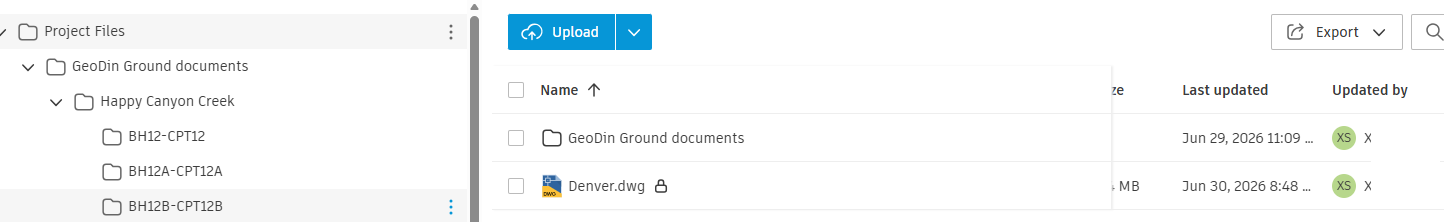

DWG Civil 3D'de açık olduğunda Forma bir asma kilit simgesi gösterir. Kilit, Kullanıcı A dosyayı kapattığında kaldırılır.

Kullanıcı A dosyayı kapattığında (veya serbest bıraktığında) kilit kaldırılır. Bunu zorla kaldırmanız gerekirse - örneğin orijinal kullanıcı çevrimdışıysa - Desktop Connector aracılığıyla Windows Gezgini'nde dosyaya sağ tıklayın ve şunu seçin Desktop Connector > Kilidi aç. Dikkatli kullanın; çünkü orijinal kullanıcının kaydedilmemiş değişiklikleri kaybolabilir.

Kullanıcı B ne yapar

Kullanıcı B çıktıları görmek için Civil 3D veya GeoDin Ground'a ihtiyaç duymaz. Sadece:

1. Tarayıcıda Autodesk Forma'yı açın
2. Paylaşılan Projeye gidin
3. 8. adımda gösterildiği gibi çizim ve sondaj raporu klasörlerine göz atın

Kullanıcı B'nin Civil 3D'si varsa ve DWG'yi yerel olarak açmak istiyorsa, aynı Forma Projesini kendi Desktop Connector'ına ekleyebilir. Çizim ve tüm raporlar makinelerine otomatik olarak eşitlenir.

Sorun giderme

Sorun	Muhtemel neden	Düzelt
Dosyalar eşitlenmiyor (simgeler gri kalıyor)	Desktop Connector çalışmıyor	Açık olduğundan ve doğru hesapta oturum açtığından emin olun
Sondaj raporları Forma'da eksik	Çizim eşitleme klasörüne kaydedilmemiş	Kaydetme konumunu kontrol edin; Desktop Connector klasörüne yeniden kaydedin
Çizim kilitli görünüyor	Başka bir kullanıcı açık tutuyor	Kapatmalarını bekleyin veya Desktop Connector sağ tıklamasıyla kilidi açın
Proje Desktop Connector'da görünmüyor	Henüz eklenmedi	Aç Desktop Connector > Projeleri seç ve ekleyin
Çalışma arkadaşı Projeyi Forma'da göremiyor	Proje üyesi değil	Bunu eklemesi için bir Forma Proje yöneticisinden rica edin
