Bir web sahnesini yayımlama ve inceleme

Video bölümleri: 0:00 Sondaj konum noktaları ve etiketleri ekleme | 1:17 Açıklama birimlerini metreye dönüştürme | 2:26 WGS 1984 Koordinat sistemi ayarlama | 2:42 Web sahnesini yayımlama | 3:31 Yayımlanan sahneyi çevrimiçi görüntüleme

ArcGIS Pro'daki Zemin modeli (Zemin modelini ArcGIS Pro'ya getirmek) olarak yayımlanabilir ArcGIS Online web sahnesi, böylece paydaşlar zemin tipi hacimlerini, sondaj kuyularını ve ekli raporları doğrudan bir tarayıcıda gözden geçirir - CAD veya GIS yazılımı yüklü değildir. Bu iş akışının 2B nokta-öznitelik eşdeğeri için şuraya bakın ArcGIS Online'a Yayımla GeoDin belgelerinde.

Gereklilikler

• ArcGIS Pro'daki Zemin modeli ve açıklama katmanları (Zemin modelini ArcGIS Pro'ya getirmek).
• Bu Sondaj nokta öznitelik sınıfı (MultiPatch'ten çıkarılan), tek bir sembol ve sondaj adı etiketiyle eklenir; böylece her konum yer yüzeyinde net okunur.
• Yayımlama ayrıcalıklarına sahip bir ArcGIS Online hesabı.

DEM kaynağı: videolardaki ve yayımlanan demo sahnesindeki modelin altındaki arazi, şu kaynaktan elde edilen U.S. Geological Survey (USGS) 1 Metre DEM'dir: Ulusal Harita İndiricisi. Bu, içinde ayarlanan yükseklik yüzeyinden devam eder birinci öğretici, ve herkese açık olduğu için aynı veri kümesini indirip birlikte ilerleyebilirsiniz.

1. Aşama: Yükseklikleri metreye dönüştürün

Web sahneleri metrik yükseklikler bekler. Çizimin yükseklikleri fit cinsindeyse:

• Şunu çalıştırın 3B Z'yi Ayarla ile coğrafi işleme aracı Z Değerlerinin İşaretini Ters Çevir = Z Yönelimini Koru, dönüştürerek Fitten > Metreye.

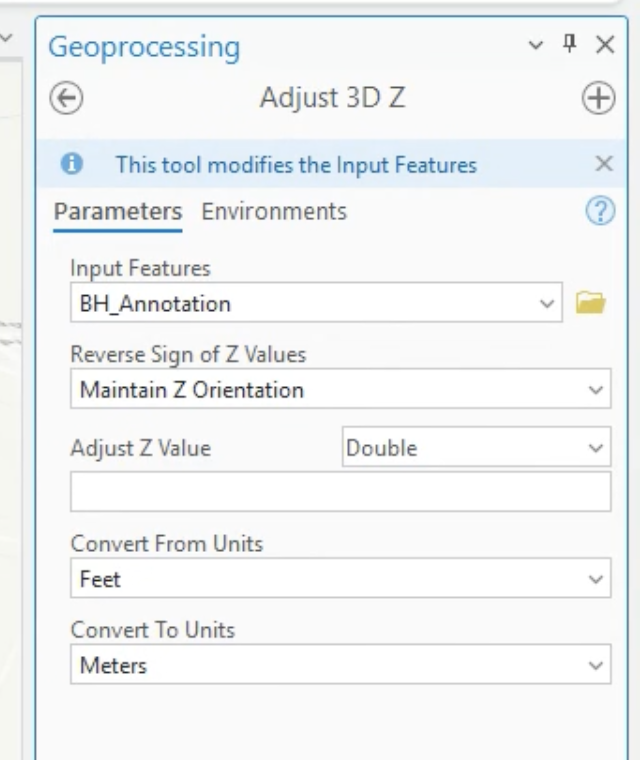

Fitten metreye dönüştürmek için 3B Z'yi Ayarla

• Ardından açın Katman özellikleri > Yükseklik katmanı için ve düşey birimleri şu değere ayarlayın: Metre. Ardından açıklamanın doğru konumlandığını doğrulamak için Yaklaş kullanın.

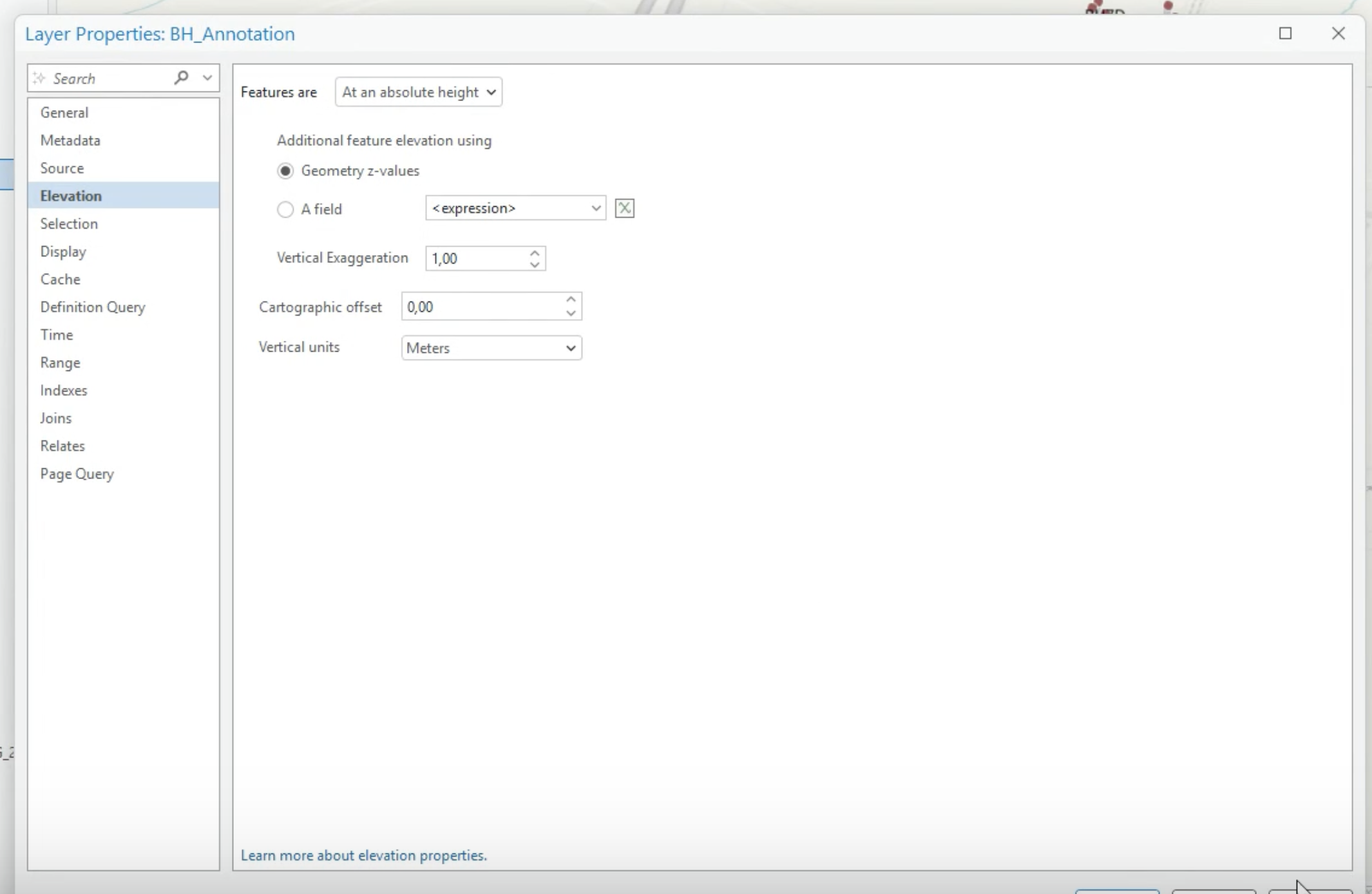

Katman yüksekliği, geometri z-değerleri metre cinsinden olarak ayarlandı

2. Aşama: Sahnenin koordinat sistemini ayarlayın

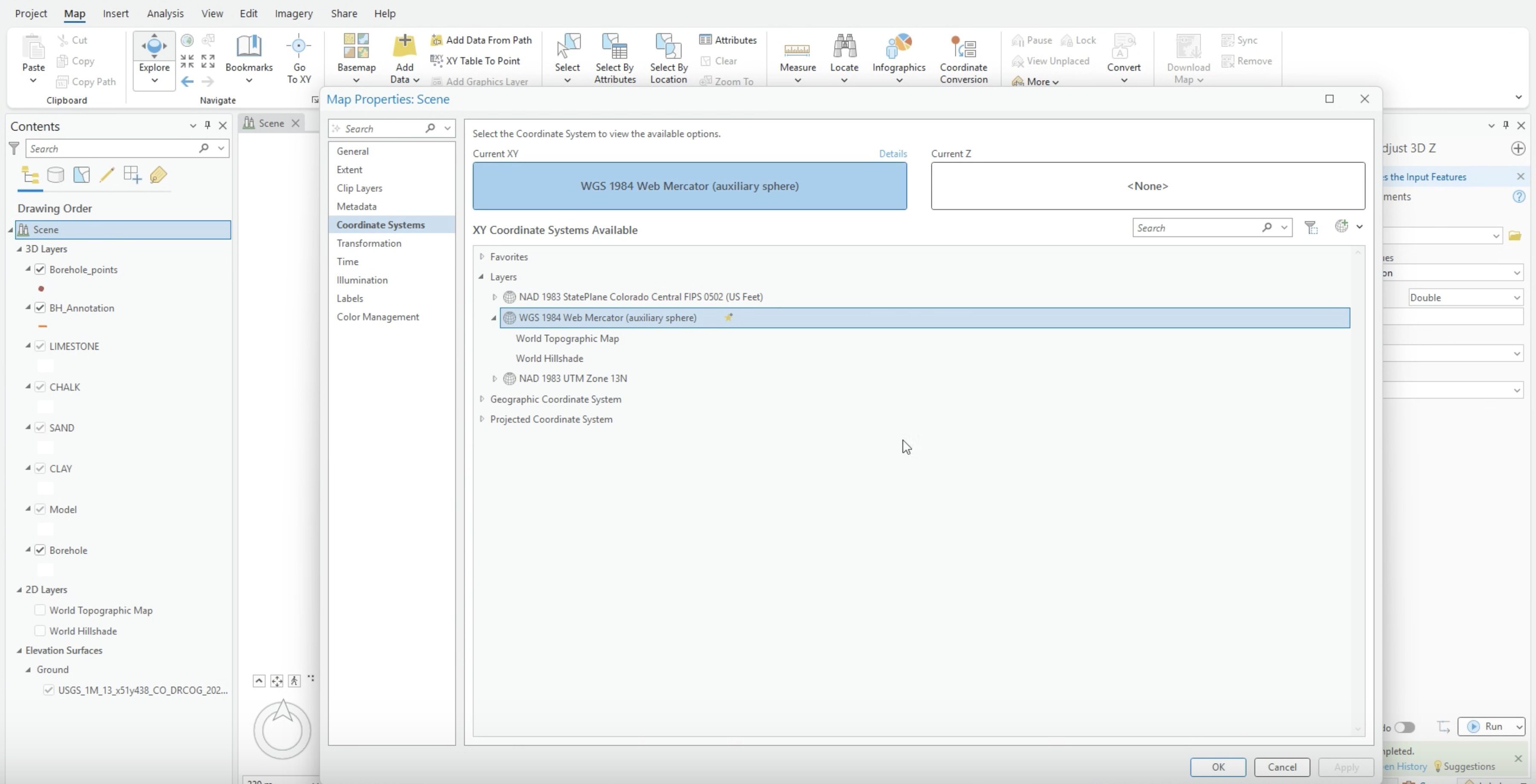

• Sahnenin Harita özellikleri > Koordinat sistemleri ve şunu seçin WGS 1984 Web Mercator (yardımcı küre) - web sahnelerinin gerektirdiği koordinat sistemi.

Sahne koordinat sistemi WGS 1984 Web Mercator olarak ayarlandı

3. Aşama: Web sahnesini paylaşın

• Üzerinde Paylaş sekmesinde, şunu seçin Web Sahnesi.
• Bir ad girin, hedef klasörü seçin ve paylaşım düzeyini ayarlayın (sahip, kuruluş veya herkese açık).

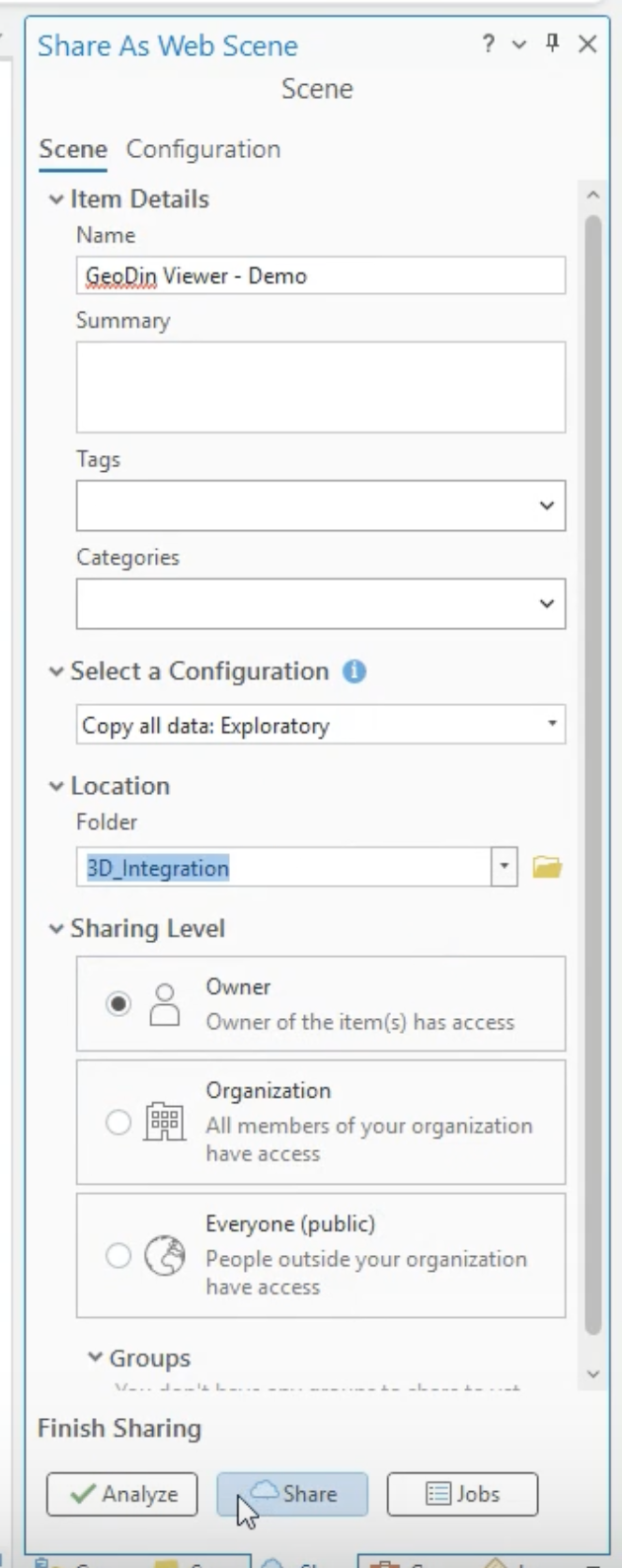

Web Sahnesi Olarak Paylaş bölmesi

4. Aşama: Analiz edin, yayımlayın, doğrulayın

• Tıklayın Analiz et ve yayımlamadan önce tüm hataları giderin.

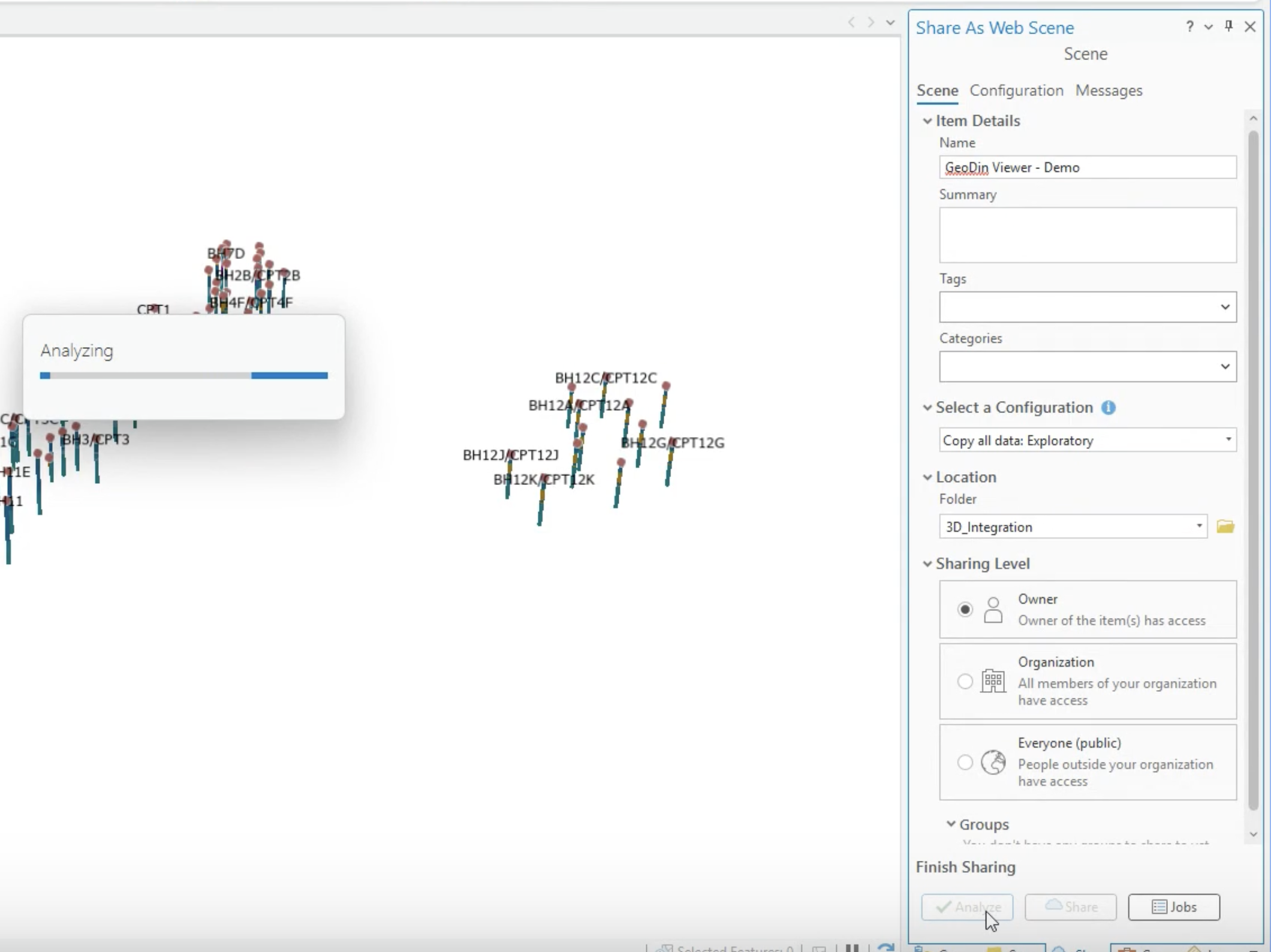

Yayımlama öncesinde çalışan analiz

• Tıklayın Paylaş yayımlamak için işlemin bitmesini bekleyin, ardından öğenin portal sayfasını açın ve Bütün katmanlar'ın mevcut olduğunu doğrulayın.

Sahneyi tarayıcıda inceleme

Video bölümleri: 0:00 Sahneyi açma ve temel haritayı saydam hale getirme | 0:36 Sondaj bilgileri ve Belgeler inceleme | 1:08 Modeli zemin tipine göre görüntüleme | 1:33 Zeminde sondaj konum noktaları ekleme | 1:58 İmleçleri stillendirme ve bir temel harita seçme | 3:07 3B modeli dilimleme | 4:06 Bir dilimi yakalama ve kaydetme

Yayımlanan öğeyi Scene Viewer'da Aç.

• Yer yüzeyinin içini görün: açın Temel harita ve yükseltin Yer yüzeyi saydamlığı böylece yüzey altı modeli bağlam içinde görünür.

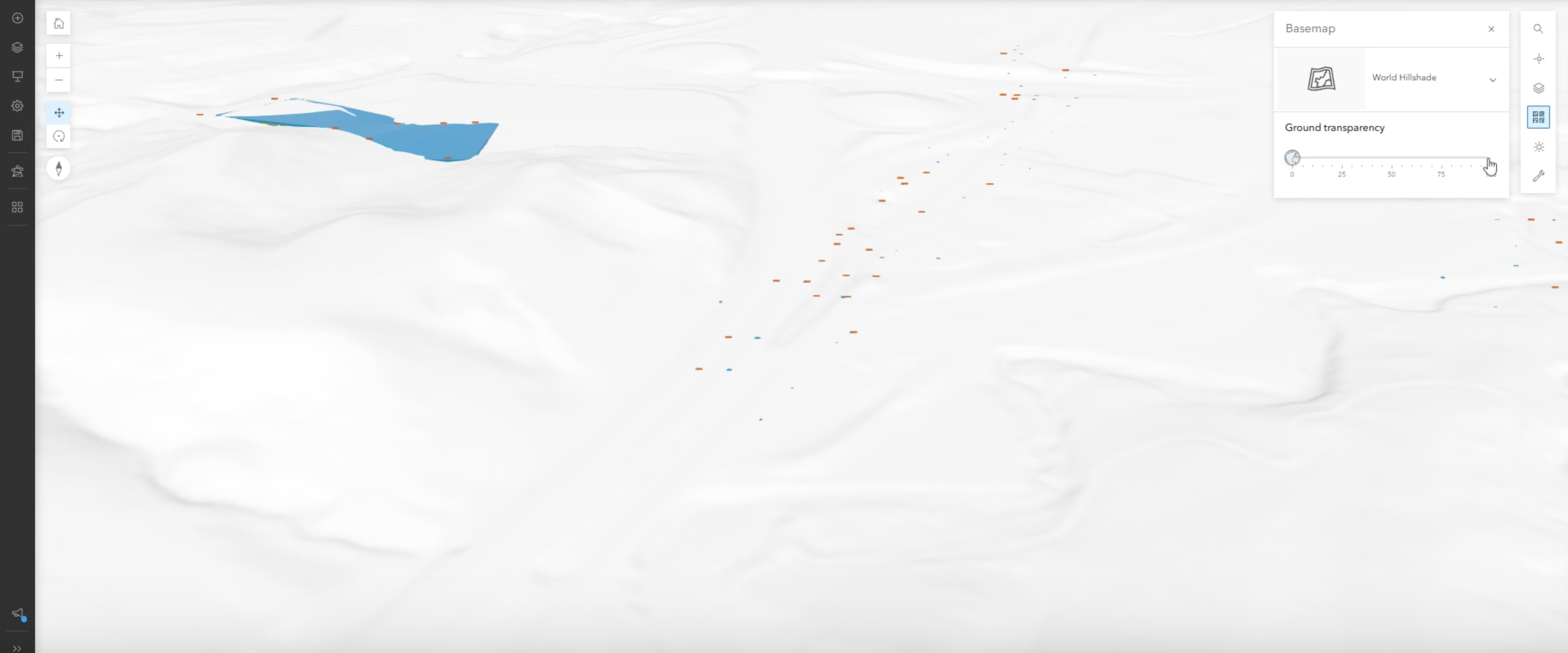

Yüzey altındaki modeli ortaya çıkaran yer yüzeyi saydamlığı

• Katmanlar aç/kapat: içinde Katmanlar, zemin tipi hacimlerini (kil, kum, tebeşir, kireçtaşı...) ve sondaj kuyularını incelemeye odaklanmak için açıp kapatın. Bir belge açıklamasına tıklamak, ekli jeoteknik Rapor et dahil olmak üzere açılır penceresini açar.

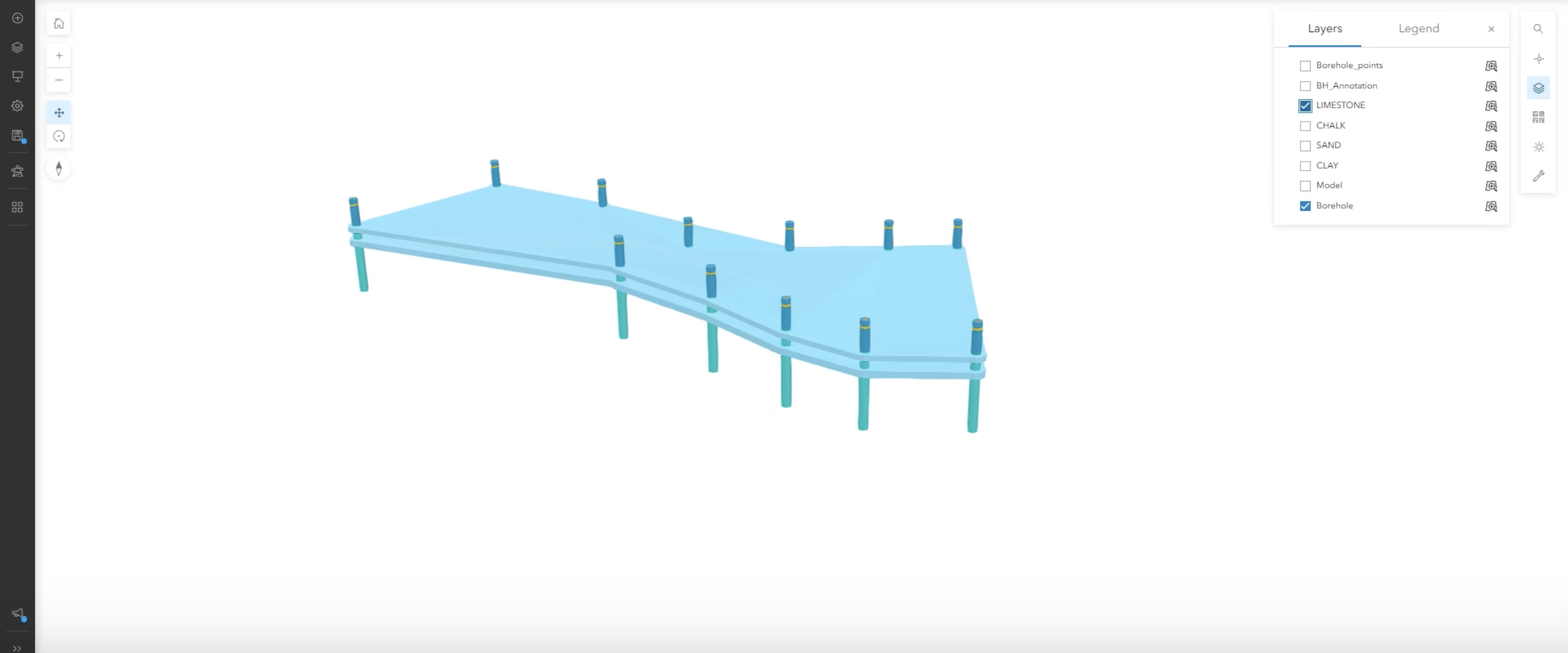

Scene Viewer'da sondaj kuyuları bulunan zemin tipi hacim katmanları

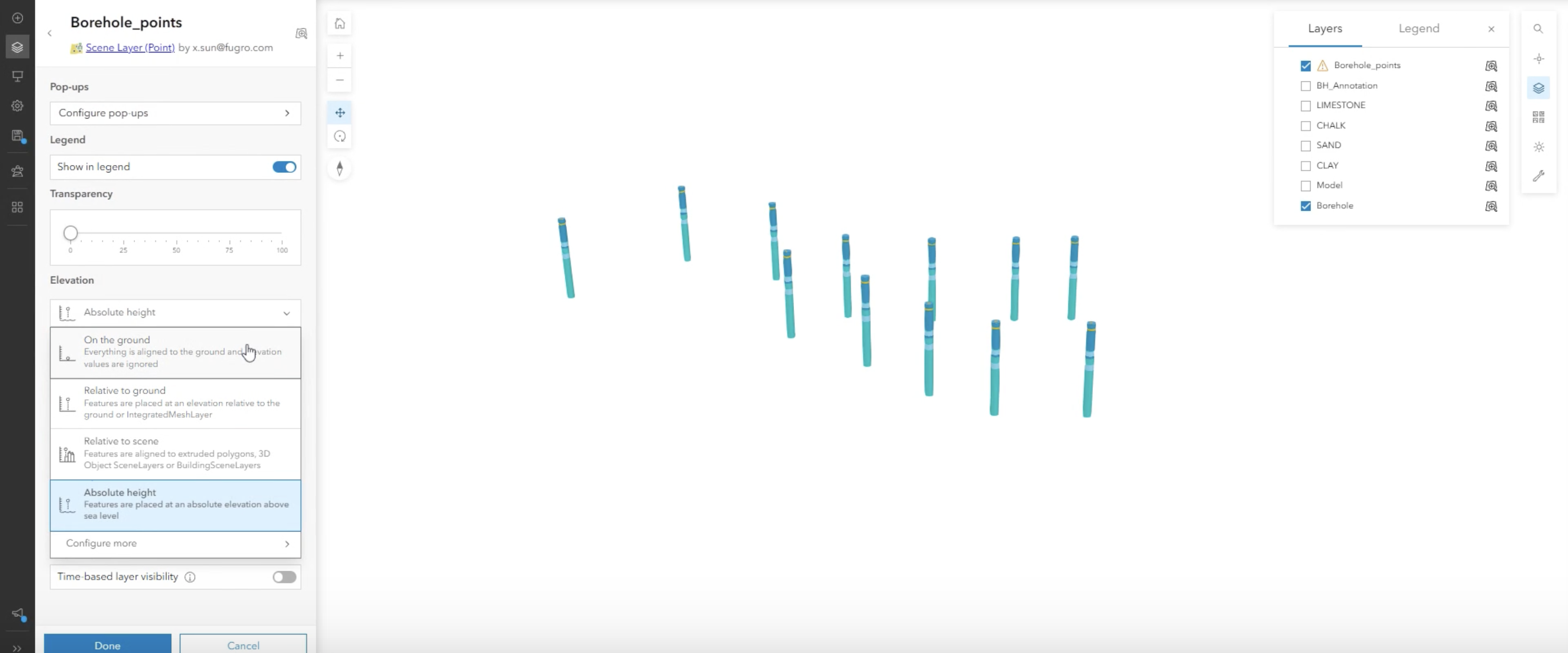

• Yer işaretlerini yüzeyde sakla: sondaj noktası katmanının yükseklik yerleşimini şu şekilde ayarlayın: Üzerinde, böylece imleçler modelin içinde değil, arazinin üzerinde durur.

Sondaj noktaları katmanı için yükseklik yerleşimi seçenekleri

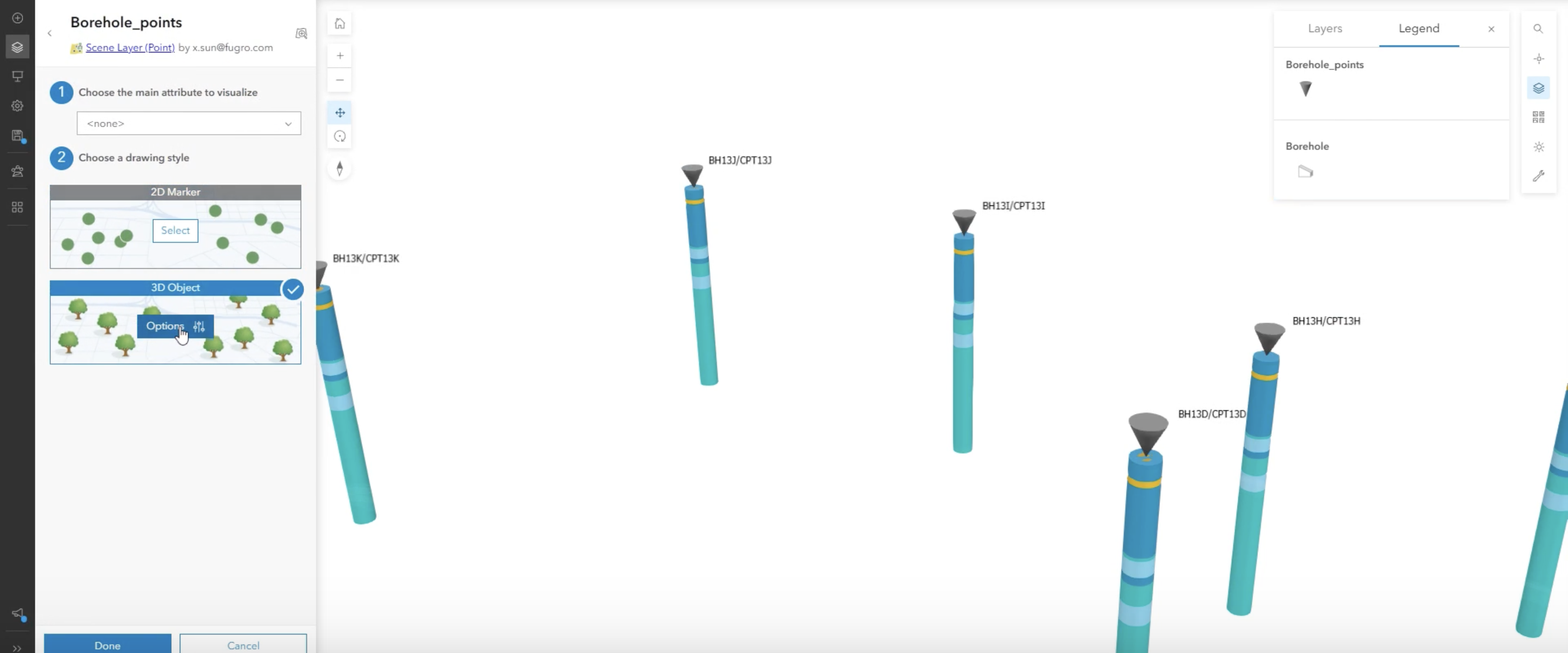

• İmleçleri stillendirin: açın Tabaka stili sondaj noktaları için ve şu seçeneği kullanın: 3B Nesne çizim stilini, belirgin bir imleç rengi ve büyüklüğüyle kullanın; böylece sondaj kuyuları herhangi bir temel harita üzerinde kolayca ayırt edilir.

Sondaj noktaları için 3B Nesne çizim stili

• Bilgilendirici bir temel harita seçin: açın Temel harita ve son inceleme için daha güçlü coğrafi bağlam sunan bir harita (görüntü, yol haritası, topografik...) seçin - ardından modeli yeniden açarak yüzey altını çevresiyle birlikte görün.

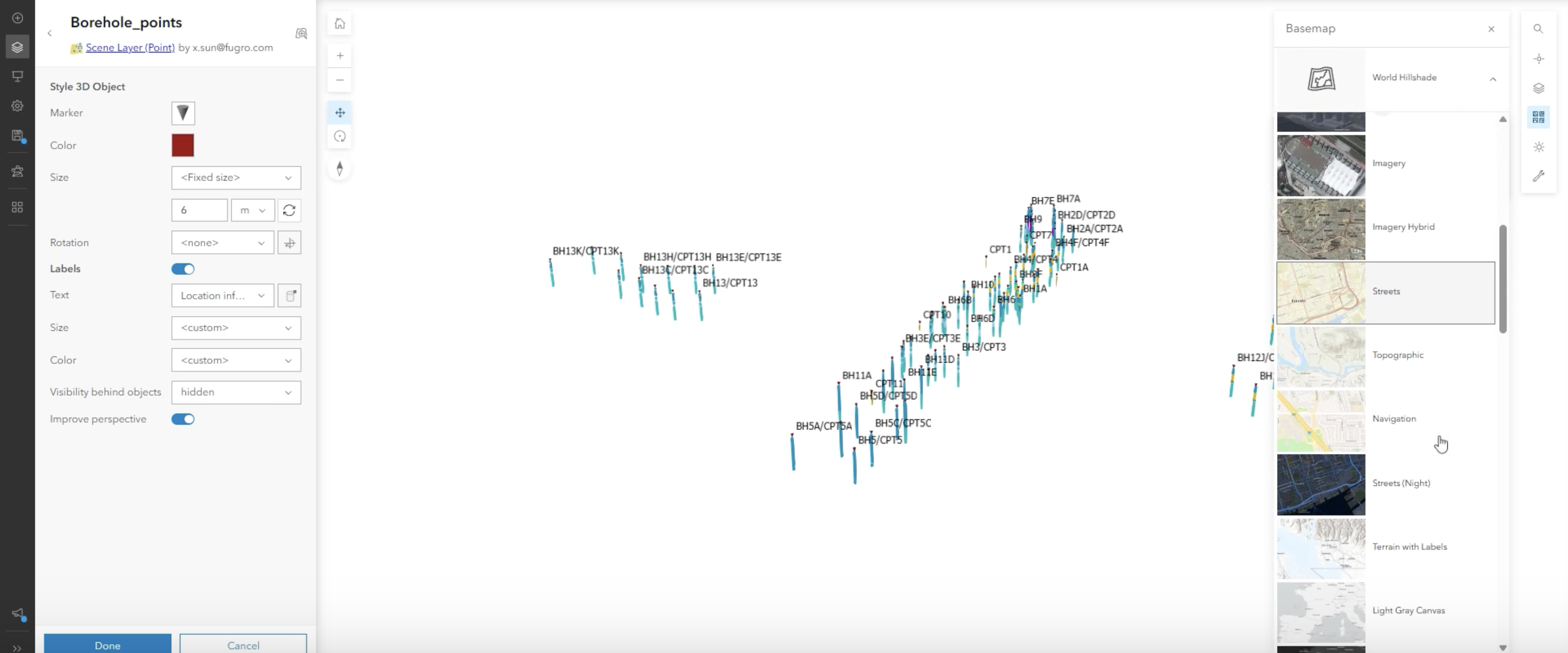

Daha fazla coğrafi bağlam içeren bir temel harita seçme

• Modeli dilimleyin: ile Dilimle aracı (Sahne araçları altında; Shift , düşey bir kesit için), modele keserek yüzey altı yapısını ve sondaj kuyusu ilişkilerini inceleyin. İç özellikler net görünene kadar kesit açısını ayarlayın.
• Görünümü yakalayın: açın Slayt Yöneticisi ve şunu kullanın Slayt yakala geçerli kesit görünümünü kaydetmek için - yakalanan slaytlar sahneyle birlikte depolanır, raporlama veya sonraki paydaş oturumu için hazırdır.

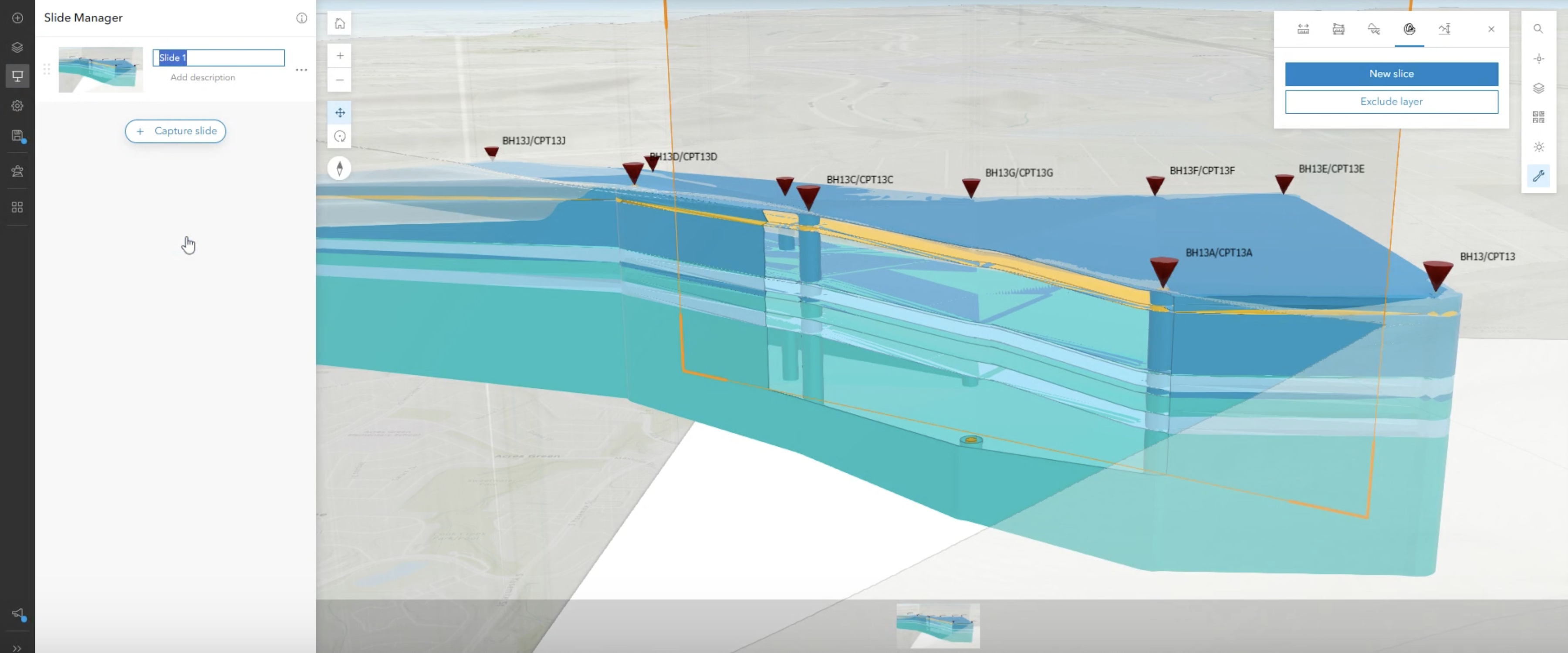

Model üzerinden geçen düşey bir kesit, Slayt Yöneticisi'nde bir slayt olarak yakalandı

Hazır. Bu bölümdeki her şey standart Esri Scene Viewer işlevselliğidir - sahne yayımlandıktan sonra GeoDin®'e özgü herhangi bir kurulum veya eklenti gerekmez. Esri'nin Scene Viewer belgeleri burada yer alan her denetimi ayrıntılı biçimde kapsar.

---

🌐 Canlı deneyin: bu iş akışıyla üretilen herkese açık bir demo sahnesi şu adreste mevcuttur arcg.is/0rD1OL3 - Scene Viewer'da açın ve hiçbir şey kurmadan hacimleri, açıklamaları ve Dilimle aracını keşfedin.
