Zemin modelini ArcGIS Pro'ya getirmek

Video bölümleri: 0:00 Yerel Sahne ayarlama | 0:30 Civil 3D çizimini ekleme | 0:49 3B modelin (MultiPatch) yüklenmesi | 1:15 zemin ve DEM yüksekliği ekleme | 1:52 yer altı gezintisi | 2:26 sondaj tabakası verisi ekleme (TextPoint) | 2:48 detayları dışa aktarma | 3:11 ek açıklamalara stil uygulama | 4:19 Sondaj kuyuları Etiketleme | 4:52 Etiket yerleşimi

Bu eğitim, GeoDin® Ground sondaj kuyuları ve 3B zemin modeli geometrisi içeren bir Civil 3D çizimini doğrudan ArcGIS Pro'da açma konusunda size yol gösterir; yalnızca nokta detaylarını değil, modelin tamamını yer altı gezintisi ve okunabilir sondaj ek açıklamalarıyla 3B bir CBS sahnesine getirir.

Gereklilikler

• İçe aktarılmış sondaj kuyuları içeren kaydedilmiş bir Civil 3D çizimi (Sondaj kuyularını içe aktarma) ve isteğe bağlı olarak oluşturulmuş yüzeyler ve hacimler (Yüzeyler ve hacimler Oluşturma).
• Çizimin coğrafi referanslı olması (Çizime coğrafi referans verme) - bir CRS uyuşmazlığı burada yanlış yerleştirilmiş bir model olarak ortaya çıkar.
• Proje coğrafi veritabanına sahip ArcGIS Pro.

Aşama 1: Yerel Sahne Başlat

• ArcGIS Pro'da, şu öğeyi kullanarak bir proje oluşturun: Yerel Sahne şablonu.
• Şurada: Katalog bölmesinde, altındaki proje coğrafi veritabanını doğrulayın: Veritabanları - dışa aktarılan katmanlar daha sonra burada depolanacaktır.

Aşama 2: Çizim klasörünü bağlayın

• Şurada: Katalog bölmesinde şuraya gidin: Klasörler ve şunu seçin: Klasör Bağlantısı Ekle.
• Civil 3D çiziminin kaydedildiği klasöre göz atın ve şuna tıklayın: Tamam.
• Çizimin (.dwg) Mevcut olduğunu doğrulamak için bağlantıyı genişletin - içe aktarma sırasında şu tarihte oluşturuldu GeoDin® Ground belgeler klasörü onun yanında bulunur.

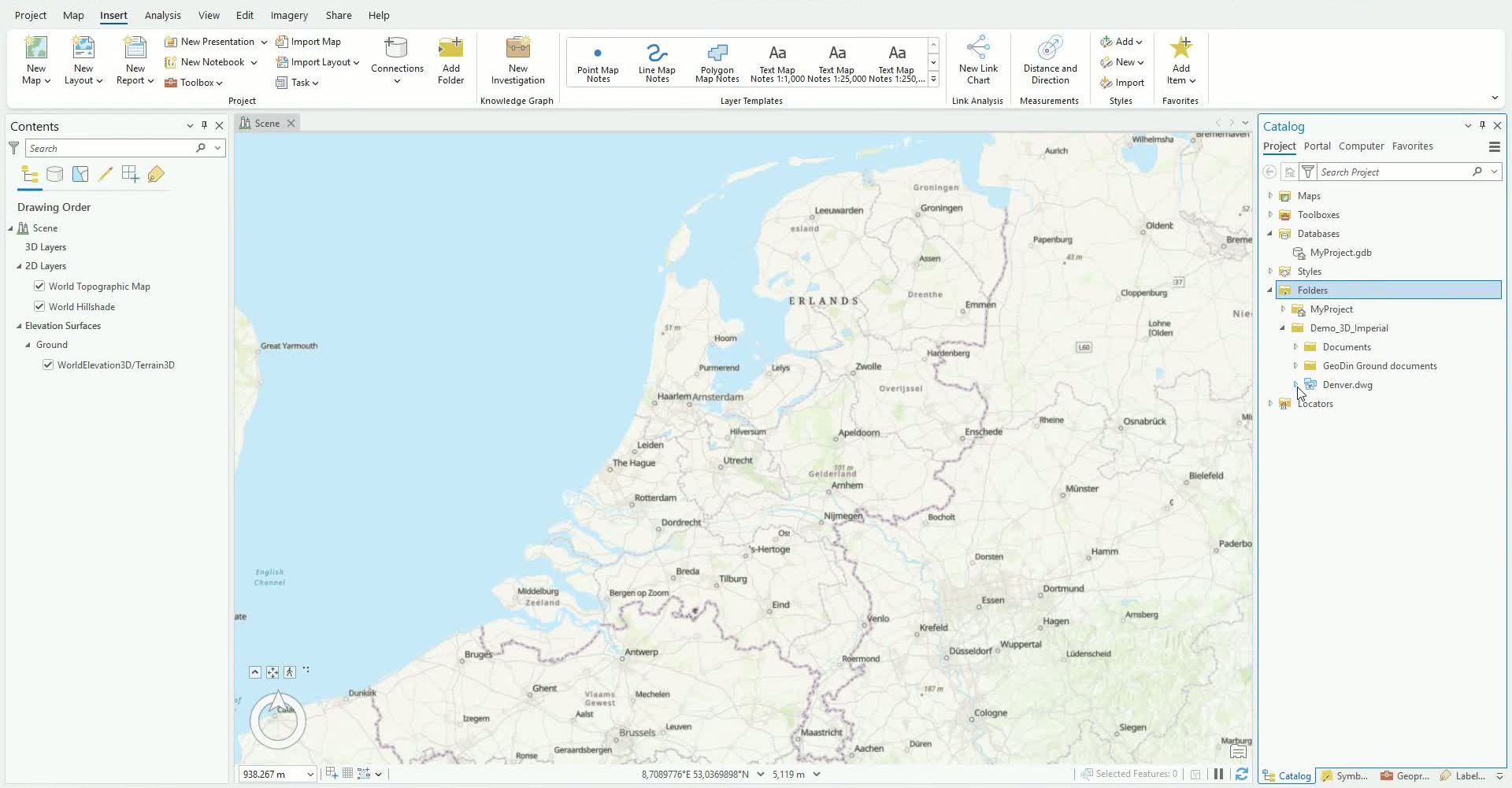

DWG'yi ve GeoDin® Ground belgeler klasörünü içeren bağlı çizim klasörü

Aşama 3: 3B model geometrisini ekleyin

• Detay sınıflarını görmek için çizimi genişletin.
• Şunu bulun: MultiPatch detay sınıfı - bu, 3B zemin modelini ve sondaj katılarını barındırır.
• Üzerine sağ tıklayın ve şunu seçin: Mevcut Haritaya Ekle, ardından modelin ve sondaj kuyularının sahnede görünür olduğunu doğrulayın.

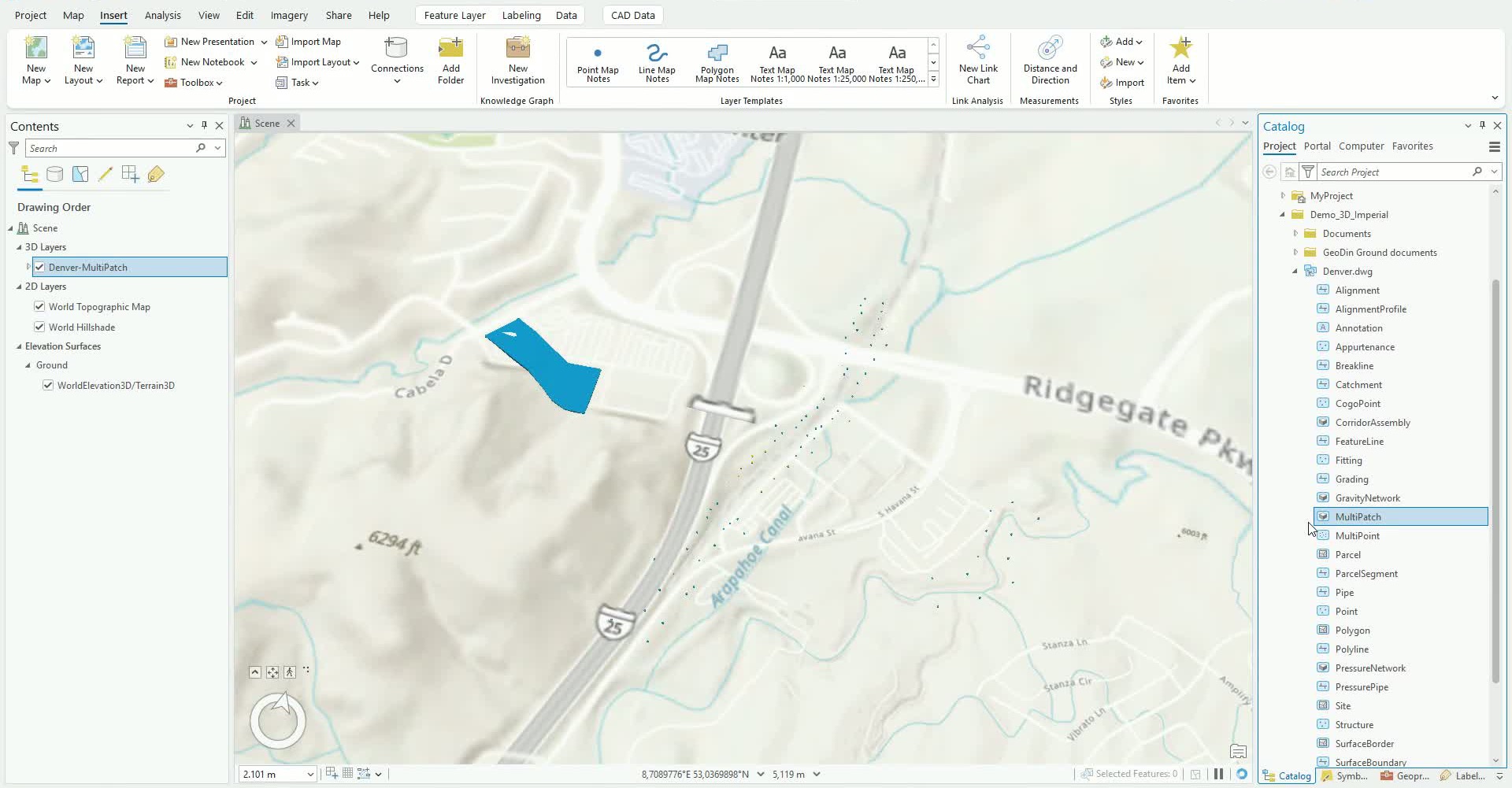

Yerel Sahneye eklenen MultiPatch detay sınıfı

Aşama 4: Yüksekliği ayarlayın

• Şurada: İçerikler bölmesinde şunu genişletin: Yükseklik Yüzeyler > Zemin.
• standart WorldElevation3D yüzeyini saklayın veya kaldırıp model ile arazi arasında doğru hizalama için kendi DEM'inizi (örneğin 1 m çözünürlüklü bir veri kümesi) ekleyin.

DEM kaynağı: videoda gösterilen yükseklik verisi, şu kaynaktan edinilen ABD Jeoloji Araştırmaları Kurumu (USGS) 1 Metre DEM verisidir: Ulusal Harita İndirici. Herkese açıktır; dolayısıyla takip etmek için aynı veri kümesini indirebilirsiniz.

Aşama 5: Yer altı gezinimini etkinleştirin

• seç Zemin, ardından aç Yükseklik Yüzey tabaka şerit içinde.
• Kontrol et Yeraltında Gezin böylece kamera yüzeyin altına hareket edebilsin.
• Sondaj kuyularını ve modeli alttan incelemek için görünümü eğin.

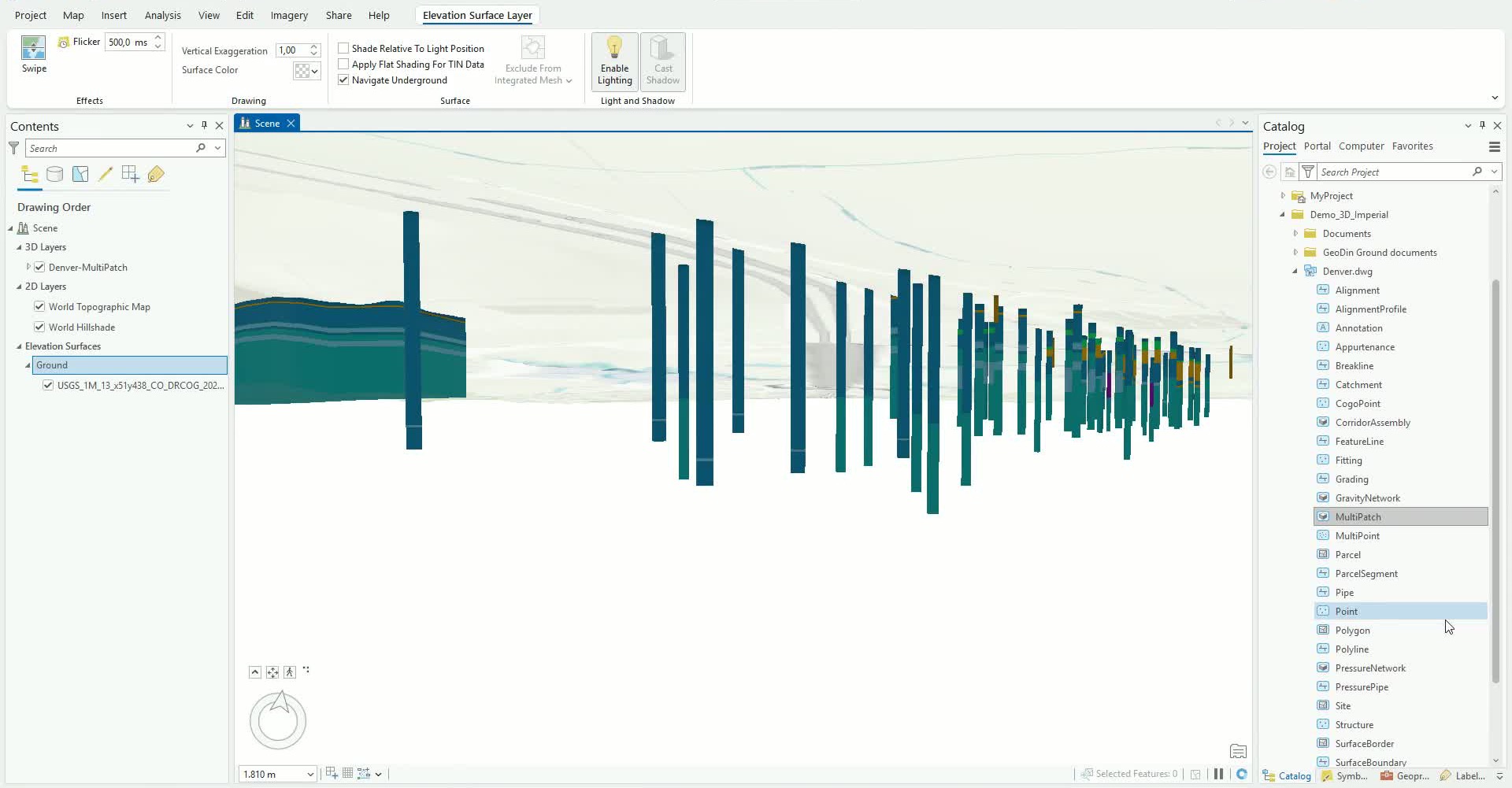

Yeraltında Gezin etkin - yüzeyin altında Görünür Sondaj Sütunları

Aşama 6: Sondaj kuyusu etiketleme verilerini Ekle

• Sondaj tabaka metni (Yükseklikler, Derinlikler, malzemeler) ayrı bir yerde yer alır TextPoint çizim içinde özellik sınıfı.
• Ekle TextPoint Haritaya şuraya ekle. Bu aşamada üzerinde düz noktalar olarak görünür, okunabilir metin değildir.

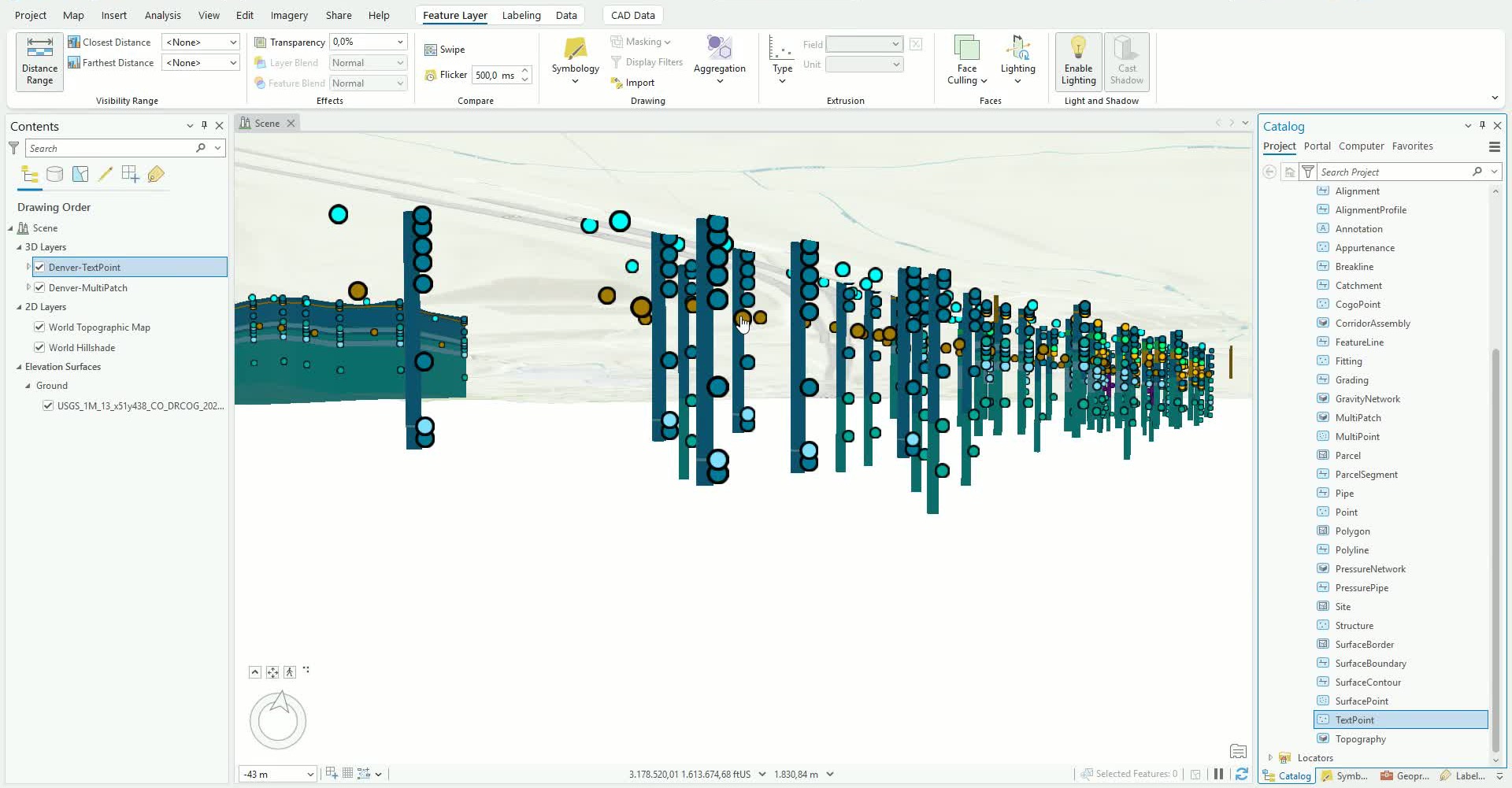

Eklenen TextPoint veri kümesi - ham noktalar olarak etiketleme

Aşama 7: Etiketlemeyi coğrafi veritabanına Gönder

• Verileri düzenlemeyi ve paylaşmayı kolaylaştırmak için çalıştırın Detayları Gönder TextPoint tabakası üzerinde çalıştırın ve çıktıyı proje coğrafi veritabanına kaydedin (örneğin, olarak BH_Annotation).
• Ham olanı Kaldır TextPoint tabakayı ardından Kaldır ve dışa aktarılan tabaka ile Devam et.

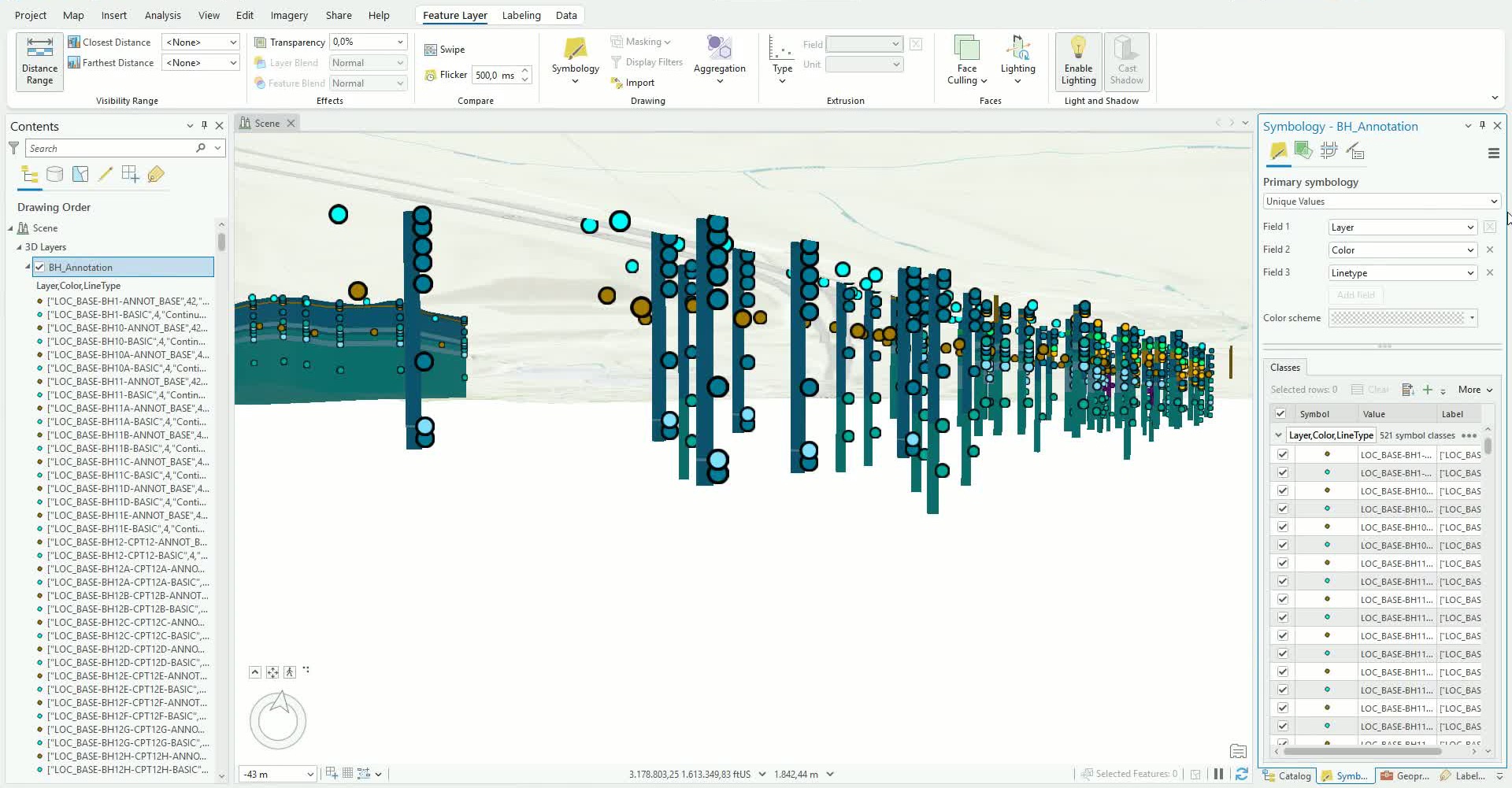

Stil için Seçildi: dışa aktarılan BH_Annotation tabakası

Aşama 8: Etiketleme imleçlerini stilini ayarlayın

• Aç Semboloji etiketleme tabakası için ve seçin Tek Sembol.
• Sembolü ince bir çizgi imleci, belirgin bir Renk (örneğin, Kırmızı) ayarla ve Açı'yı 90° olarak böylece imleçler sondaj boyunca yükseklik işaretleri olarak okunur.
• Tıklayın Uygula.

Nokta sembolü biçimlendir - 90° döndürülmüş çizgi imleci

Aşama 9: tabaka Metni ile Etiketle

• Üzerinde Etiketleme sekmesinde, ayarlayın Etiket Sınıfı Alanı şuraya RefName ve etkinleştir Etiket.
• Yükseklik, Derinlik ve malzeme açıklamaları artık her Sondaj boyunca görüntülenir.
• Yerleşimi iyileştirin (örneğin, Noktaların sağında) ve bir görünürlük uzaklığı ayarlayın içinde Özellik tabaka şerit, sahneyi okunabilir saklamak için.

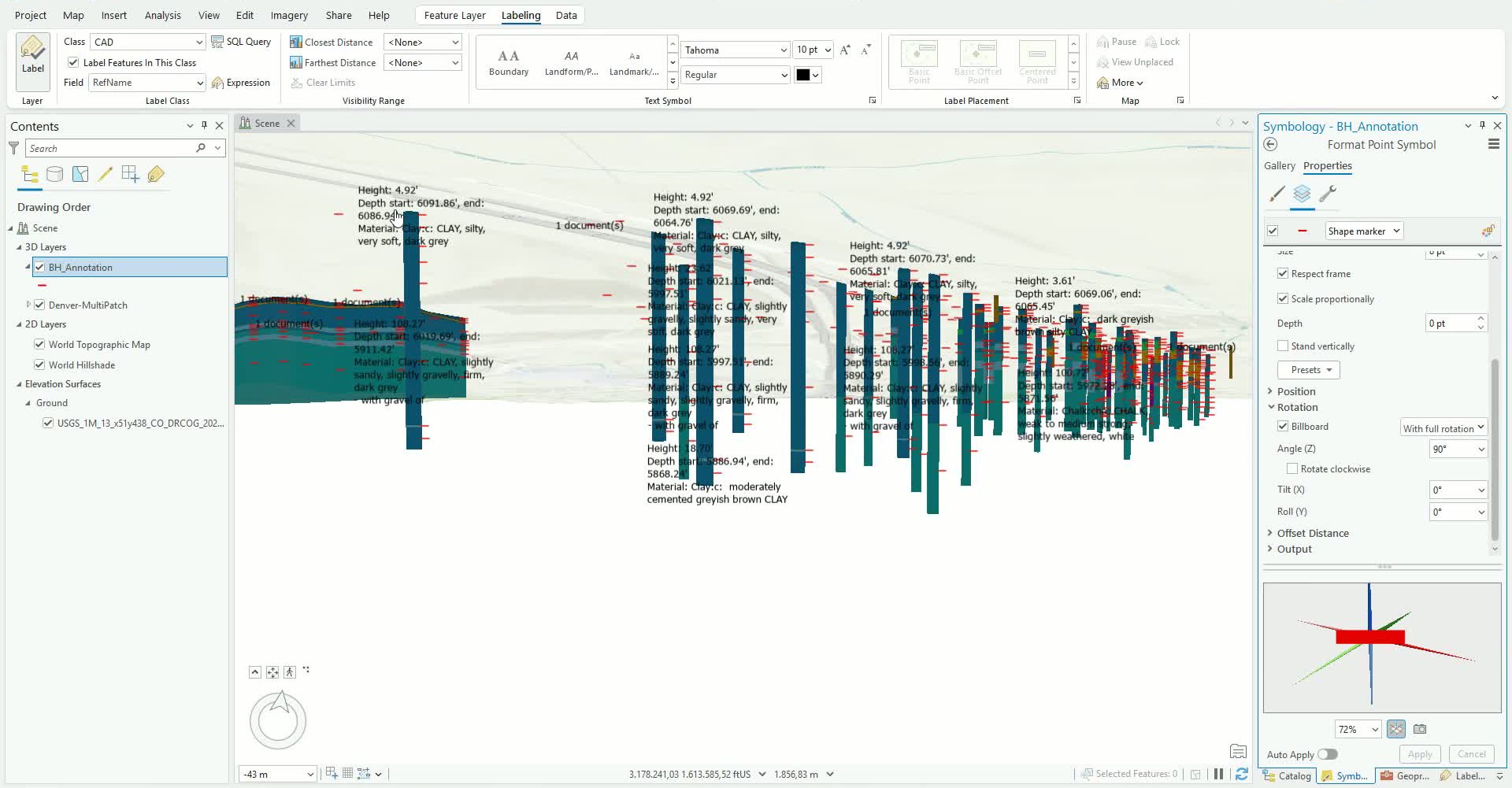

Tabaka açıklamaları Sondaj kuyuları boyunca etiketler olarak işlenir

İsteğe bağlı ayarlar

• Yükseklik Kaynağı - standart WorldElevation3D yüzeyi küresel Çözünürlükte çalışır; bir Proje DEM'i (örneğin, 1 m) modeli Arazi ile tam olarak hizalar.
• Etiket görünürlük uzaklığı - etiketlerin geniş yakınlaştırmalarda üst üste binmesi yerine okunabilir kalması için Özellik tabakası şeridi üzerinde bir en uzak uzaklık ayarlayın.

---

İçe aktarılan modelle çalışmak

Çizim, farklı davranan iki veri kümesi olarak gelir: birincisi MultiPatch tüm geometrileri (Sondaj kuyuları ve model hacimleri birlikte) taşır, oysa TextPoint her açıklamayı düz Noktalar: olarak taşır. TextPoint'i jeoveritabanına biçimlendirmeden önce dışa aktarmak, orijinal çizimi olduğu gibi bırakır ve size düzenlenebilir, paylaşılabilir bir açıklama tabakası verir - Daha sonra öğreticilerin Raporlar'ı iliştirdiği ve yayımladığı aynı tabaka.

---

Sonraki adımlar:

• Sondaj kuyularını, modeli ve toprak Tipler çıkarın ayrı özellik sınıflarına.
• Jeoteknik raporları sondaj açıklamalarına ekleyin böylece her belge açıklaması kendi PDF'sini taşır.
• Modeli bir web sahnesi olarak yayınlayın ve gözden geçirin tarayıcı tabanlı paydaş incelemesi için.
