Sondaj kuyuları, model ve toprak Tipler'in çıkarılması

Video bölümleri: 0:00 MultiPatch'i (LOC ve VOL katmanları) anlama | 0:42 Tanım sorgusuyla sondaj kuyularını çıkarma | 1:26 Sondaj kuyularını bir detay sınıfı olarak gönderme | 1:52 3B modeli çıkarma (VOL katmanları) | 2:29 Tek tek zemin tiplerini çıkarma | 3:02 Tüm zemin katmanlarını oluşturma (kireç taşı, tebeşir, kum, kil)

Civil 3D çiziminden içe aktarılan MultiPatch (önceki eğitim) her şeyi tek bir detay sınıfında barındırır: sondaj kuyuları, tam 3B model ve her zemin katmanı. Bu eğitim, her biri bağımsız olarak incelenebilsin, stillendirilebilsin, paylaşılabilsin ve analiz edilebilsin diye bunları temiz, ayrı detay sınıflarına ayırır: sondaj kuyuları için bir tane, model için bir tane, her zemin tipi için bir tane. Daha sonraki eğitimler bu çıktılar üzerine kuruludur: Sondaj nokta sınıfı, konum işaretçileri hâline gelir web sahnesi.

Aşama 1: Katman adlandırma kuralını okuyun

• MultiPatch öznitelik tablosunu açın ve tabaka alanını bulun.
• Adlar GeoDin® Ground kuralını izler (bkz. Çizimde tabaka adlandırma):

  • LOC önek = sondaj kuyuları
  • VOL önek = model hacimleri (zemin tipi parantez içinde)
• Bu önekler aşağıdaki her çıkarmayı yönlendirir.

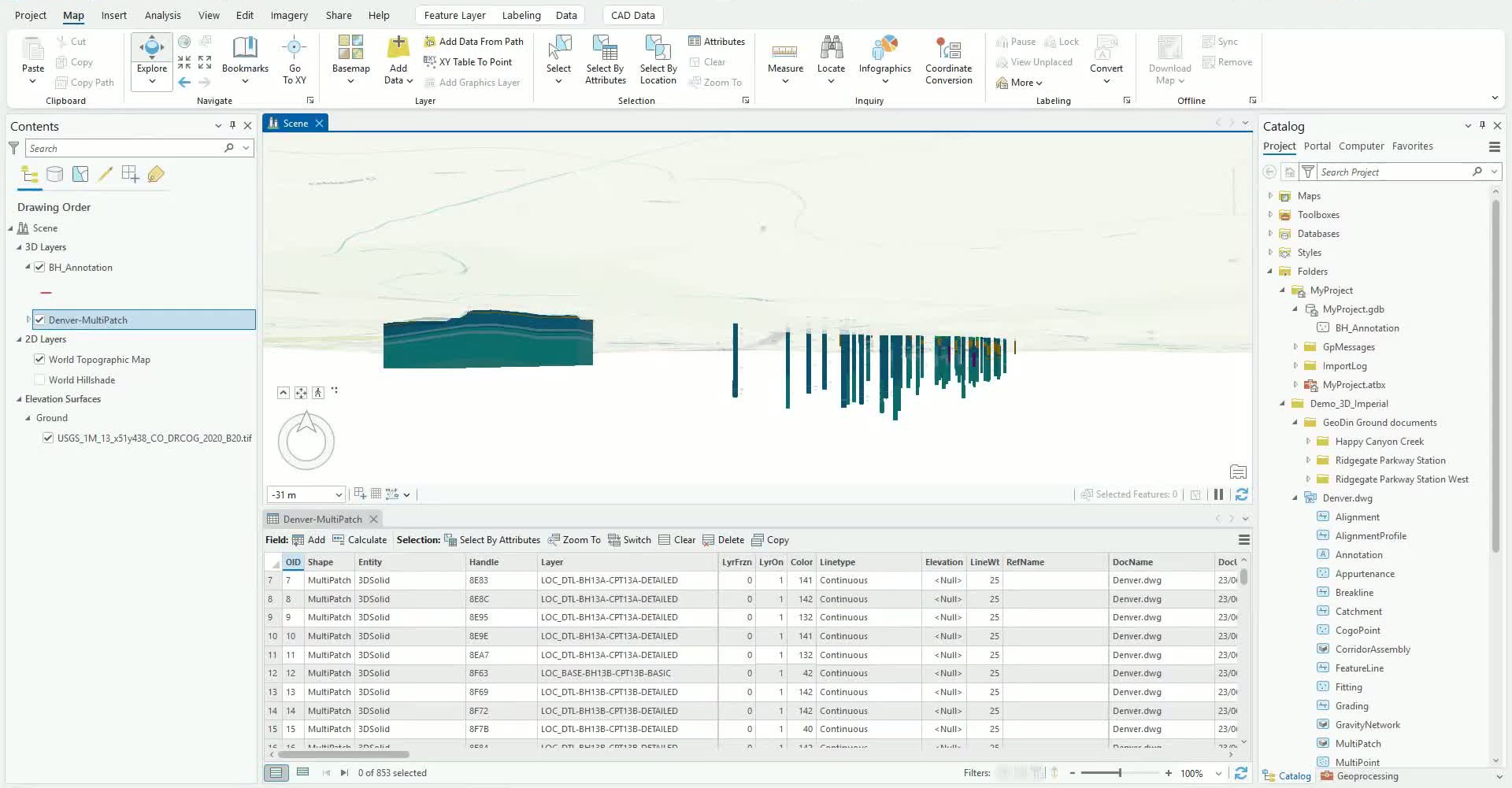

LOC ön ekli sondaj kayıtlarını içeren tabaka alanı

Aşama 2: Sondaj kuyularını bir tanım sorgusuyla ayırın

• MultiPatch katmanına sağ tıklayın > Özellikler > Tanım Sorgula.
• Bir sorgu ekleyin: tabaka başlar LOC_.
• Uygulayın ve yalnızca sondaj detaylarının görünür kaldığını doğrulayın.

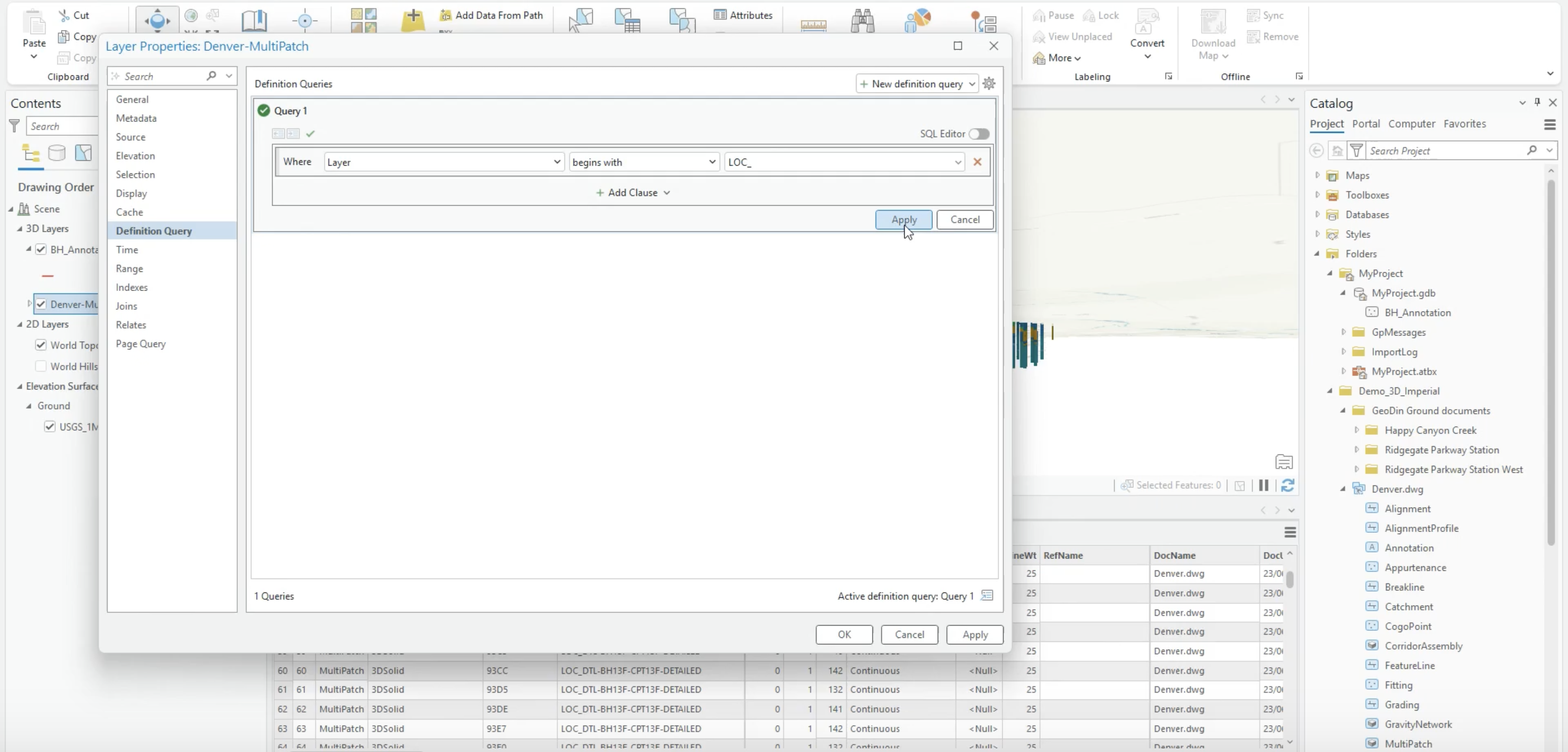

LOC_ kayıtlarına tanım sorgusu filtrelemesi

Aşama 3: Sondaj kuyularını gönderin

• Sorgu etkinken şunu çalıştırın: Detayları Gönder ile Filtrelenmiş kayıtları kullanın etkinleştirildi.
• Çıktıyı proje coğrafi veritabanına kaydedin (örneğin, Sondaj).
• Özgün MultiPatch katmanını kapatın ve sondaj kuyularının artık kendi detay sınıfları olarak bulunduğunu doğrulayın.

Filtrelenmiş kayıtları kullanarak Detayları Gönder

Aşama 4: 3B model için tekrarlayın

• Tanım sorgusunu şuna değiştirin: tabaka başlar VOL.
• Yalnızca model hacimlerinin görüntülendiğini doğrulayın, ardından Detayları Gönder tekrar (örneğin, Model).

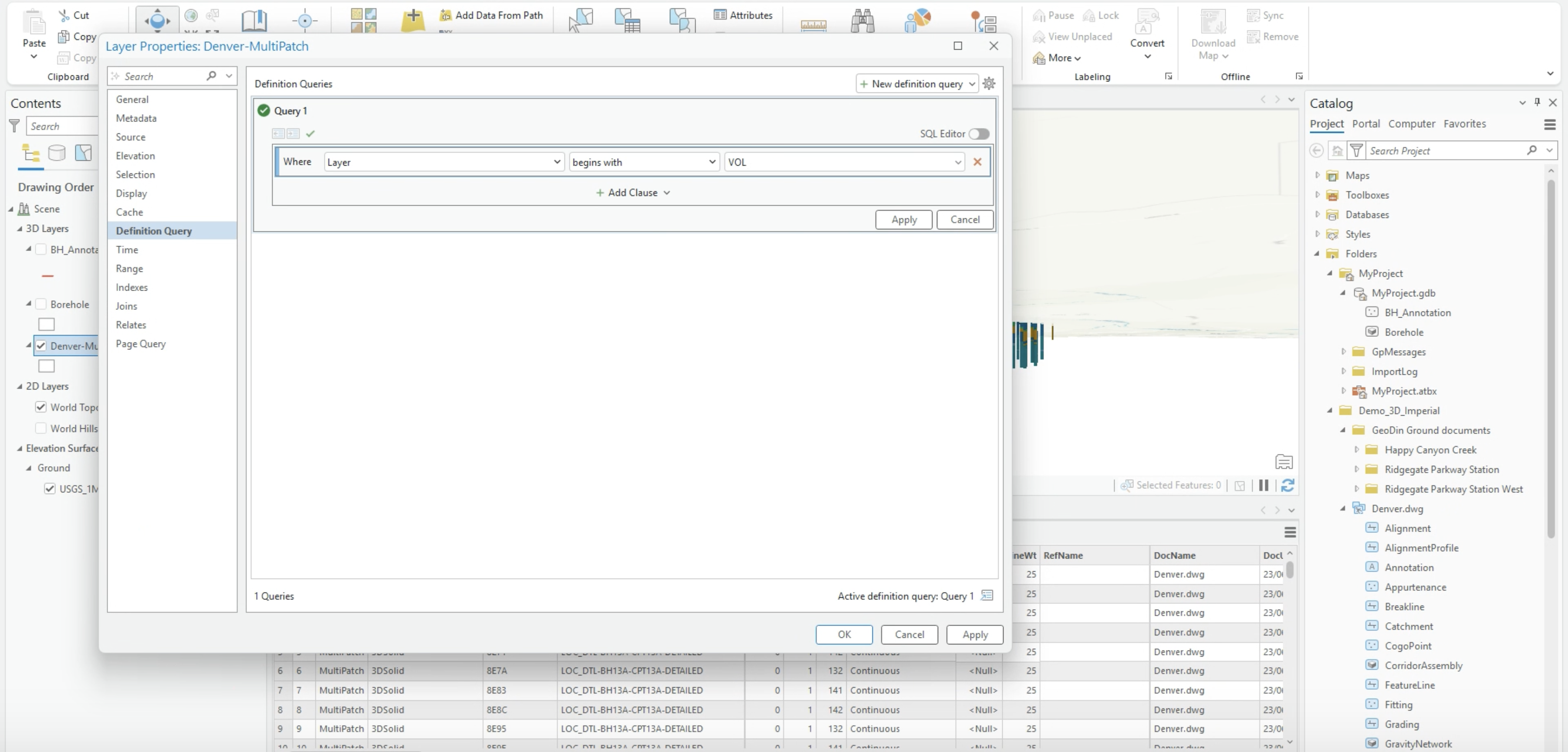

Tanım sorgusu VOL kayıtlarına geçirildi

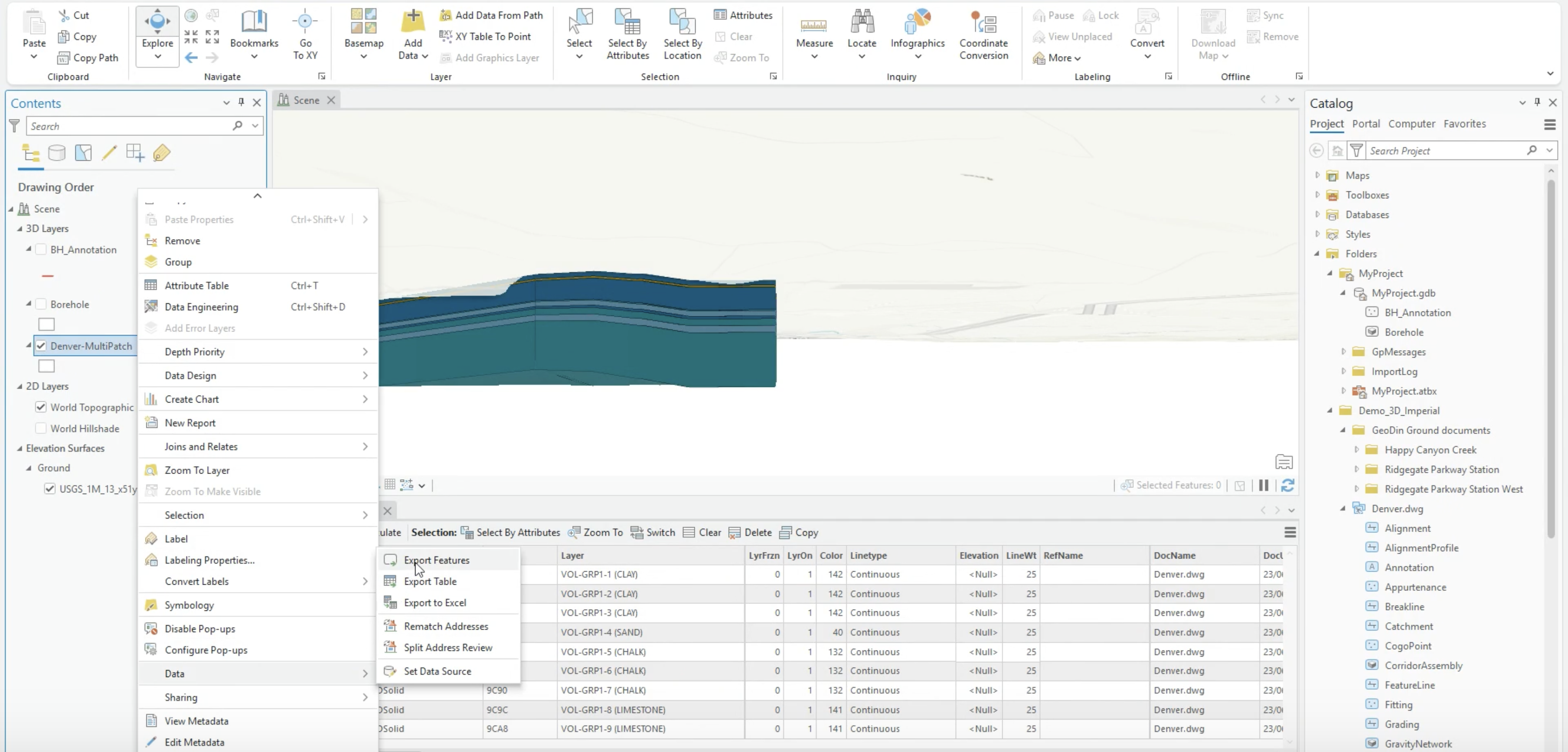

Filtrelenmiş modeli Veri > Detayları Gönder yoluyla gönderme

Aşama 5: Her zemin tipini çıkarın

• Her zemin tipi için aynı sorgulama ve gönderme düzenini kullanın; örneğin tabaka metni İçerikler KİL - ve her birini kendi detay sınıfı olarak gönderin.
• İlgi duyulan her zemin tipi için (kireç taşı, tebeşir, kum, kil...) tekrarlayın ve her seferinde beklenen katman sayısını doğrulayın.

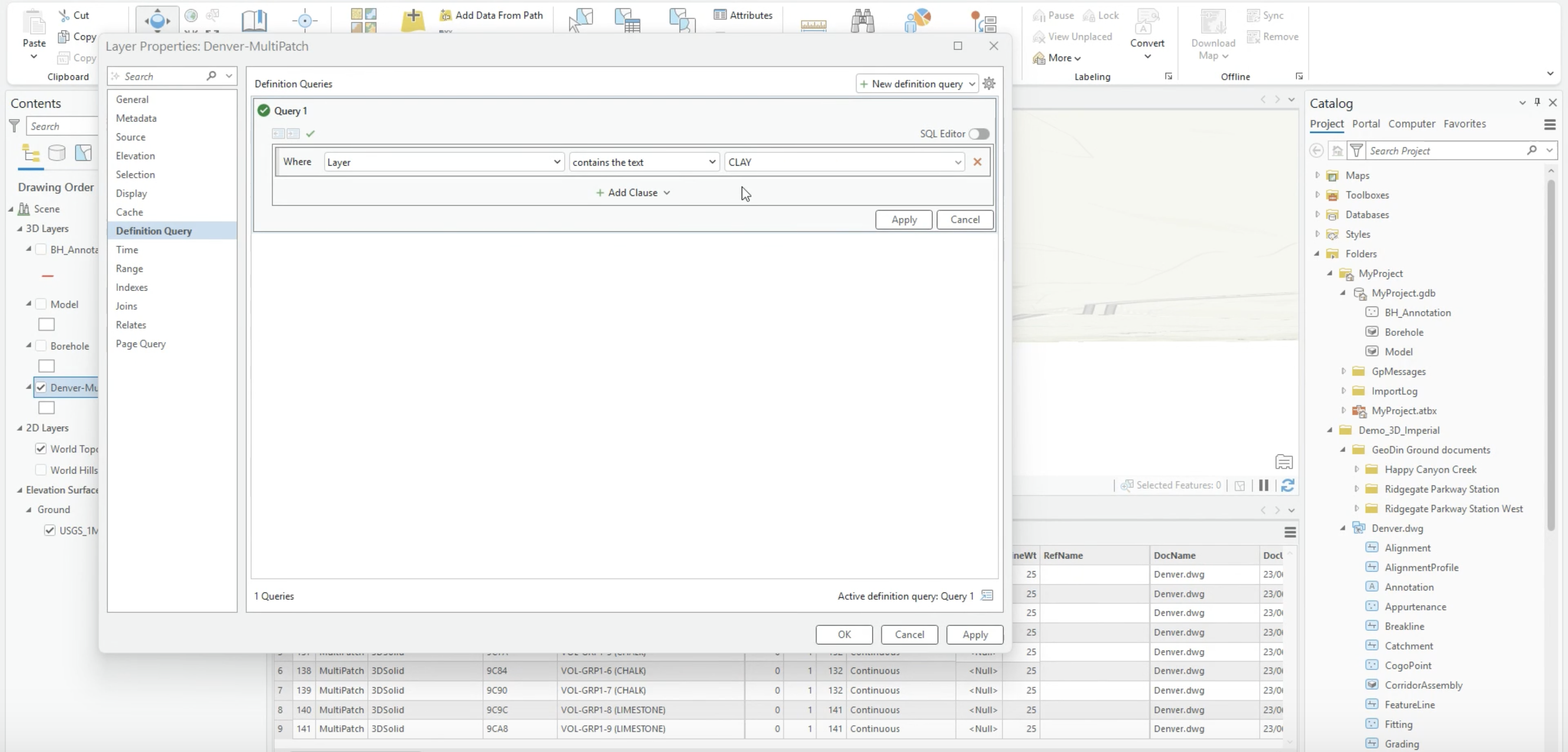

Tek bir zemin tipini (KİL) filtreleme

• Sonuç: veri kümesi başına, tümü proje coğrafi veritabanında bulunan, açıkça adlandırılmış bir detay sınıfı.

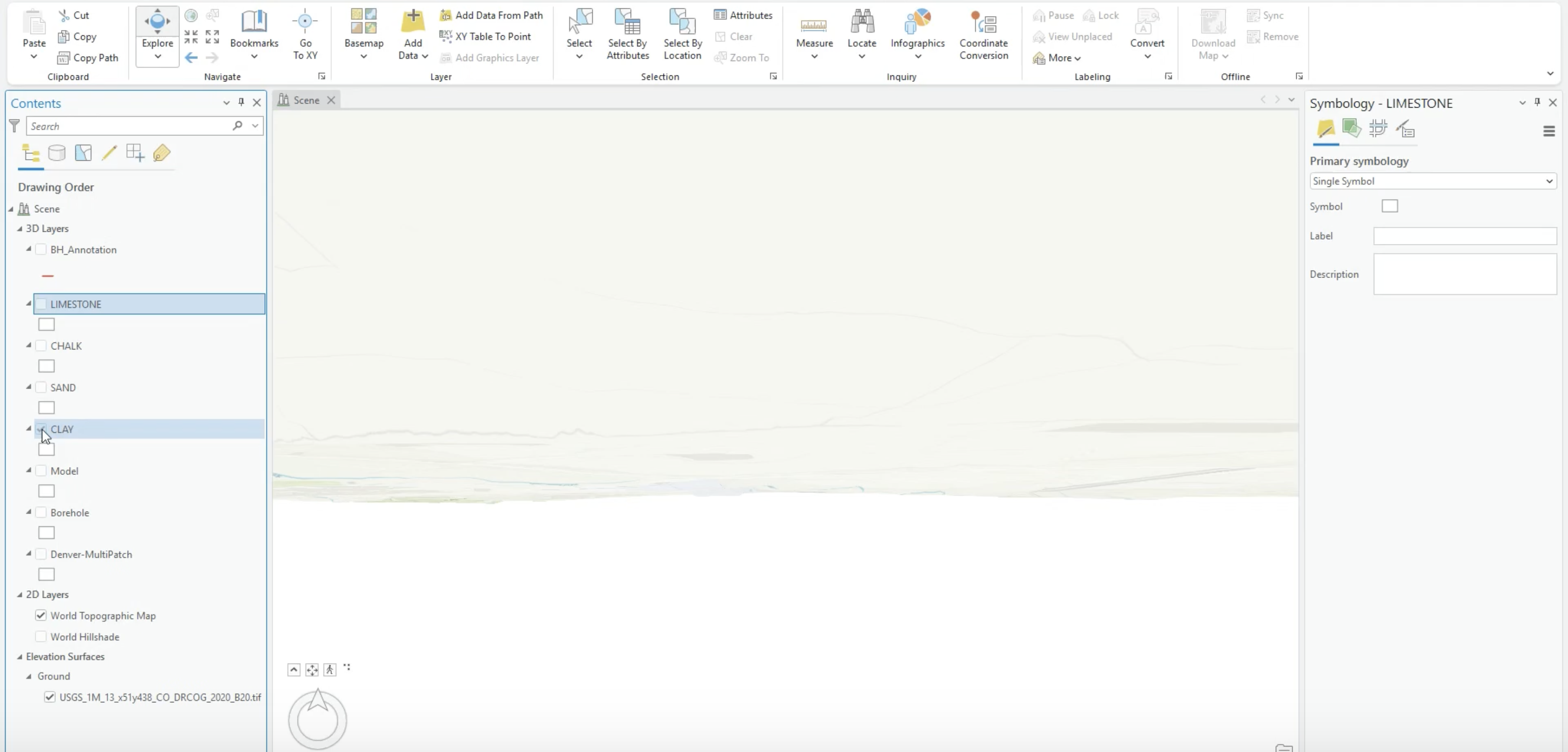

Çıkarılan tüm detay sınıfları - zemin tipleri, Model ve Sondaj

İsteğe bağlı ayarlar

• Sorgu kapsamı - şunları doğrulayın: tabaka bir sorgu uygulamadan önce değerleri kontrol edin ve her göndermeden önce etkin sorguyu denetleyin; bir kaymalık filtre yanlış detayları gönderir.
• Çıktı adlandırması - adları katman öneki veya malzeme tipi temelinde standartlaştırın ve birden çok çıktı kaydederken daha önce gönderilmiş detay sınıflarının üzerine yazmayın.

---

Çıkarılan detay sınıflarıyla çalışma

İşlemi tutarlı tutmak için her veri kümesi için aynı sorgulama ve gönderme düzenini kullanın ve yalnızca analizlerin gerektirdiği zemin tiplerini gönderin. Çıkarmadan sonra özgün MultiPatch'i kapatın; çıkarılan sınıflar stillendirme, paylaşım ve daha sonraki eğitimler için onun yerini alır.

---

Sonraki aşama: Jeoteknik raporları sondaj açıklamalarına ekleyin, veya doğrudan şuraya geçin: modeli web sahnesi olarak yayımlama.
