İlk aşama

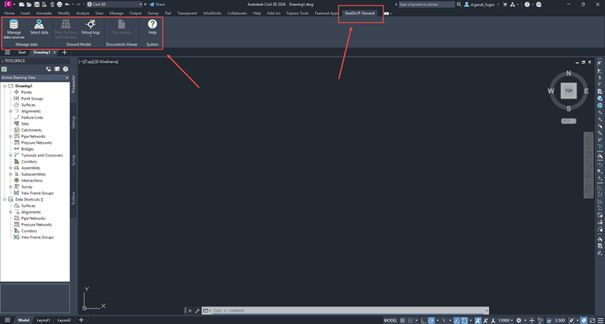

Eklentiyi yükledikten sonra, Yeni bir şerit sekmesi GeoDin® Ground Civil 3D'de görünecek ve jeoteknik verilerle çalışmak için bir dizi komuta erişim sağlayacaktır. Bu komutlar, mevcut bir GeoDin Veritabanı bağlantısı ile çalışmanıza veya mevcut bir GeoDin Veritabanı'na seçmenize İzin ver, (ister bağlı ister Dosya tabanlı olsun), Sondaj kuyuları çizim yapmanıza, Yüzeyler ve 3D katılar Oluşturmanıza ve Sondaj kuyuları Belgeleri'ni doğrudan Civil 3D içinde göz atmanıza olanak tanır. Şeridi ve özelliklerini Kullanım amacıyla, birinci olarak Civil 3D'de Yeni bir veya mevcut bir çizim Açmanız gerekir.
1. Yeni bir Veri kaynağı ekleme

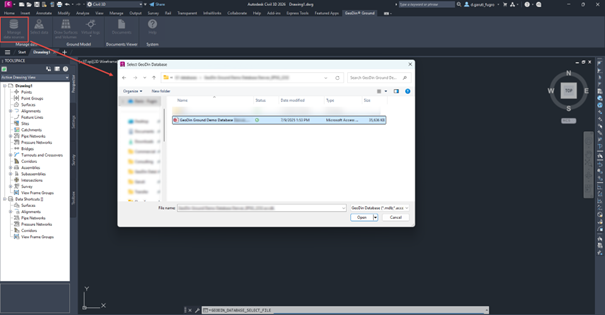

Eklenti, mevcut GeoDin Veritabanı bağlantısı ile çalışmanıza izin verir veya bir GeoDin Veritabanı Dosyasını manuel olarak seçebilirsiniz. Şuraya tıklayarak Veri kaynağı yönetimi şalterine tıklanır, bir iletişim penceresi açılır ve bir Veritabanı Dosyası seçmenize İzin ver. Seçildiğinde ve açıldığında, seçilen Veritabanı sonraki Aşamada Mevcut Veritabanları Listesine eklenecektir. Eğer bir GeoDin Veritabanınız yoksa, eklenti yükleyicisi bir Örnek Veritabanı ile birlikte gelir. Alternatif olarak, Örnek Veritabanı buradan da indirilebilir:
2. Çizim için Sondaj kuyularını seçme
Sonraki Aşama, GeoDin Projeleri ve Sondaj kuyularınızı gözden geçirmektir. Şuraya basarak Veri seç, yeni iletişim kutusu Açılacak ve burada Mevcut Veri kaynağı Listesi ve bunlara ait Projeleri görüntüleyebilirsiniz.
Bir Proje açmak, daha ayrıntılı incelemenize ve o projeye ait ilgili Sondaj kuyuları ile sondajları Görünüm bölümünde görmenize olanak tanır. şalterine basmak Proje aç şalter, Mevcut iletişim kutusunda yeni bir sekme açar ve size Sondaj kuyuları ile Belgeler'i Liste halinde gösterir.
3. Sondaj kuyuları çizimi
Sondaj ağacı görünümünü açın ve Civil 3D'de çizim yapmak istediğiniz Sondaj kuyuları için bir Seçim yapın. Bir Seçim yaptıktan sonra, üzerinde tıklayabilirsiniz Sondaj kuyuları çizimi. Seçildi olan Sondaj kuyuları ve sondajlar daha sonra Civil 3D'ye aktarılır ve farklı zemin katmanlarının 3B bir çizim olarak gösterilir. Farklı katmanlar ve Zemin birimleri farklı renklerle gösterilir. Ayrıca, GeoDin'de kaydedilen zemin açıklamaları sondajın sağ tarafı üzerinde açıklamalar olarak görünür. Yerin Genel veriler, örneğin Koordinatlar, yükseklik ve EPSG kodu, sol tarafta Görünür.
Not: içe aktardıktan sonra Civil 3D'de görüntülenen Sondaj kuyuları artık GeoDin veritabanı ile bağlı değildir. Civil 3D nesnelerinde yapılan değişiklikler GeoDin veritabanına geri yazılmaz.
4. Çizim Yüzeyler ve hacimler

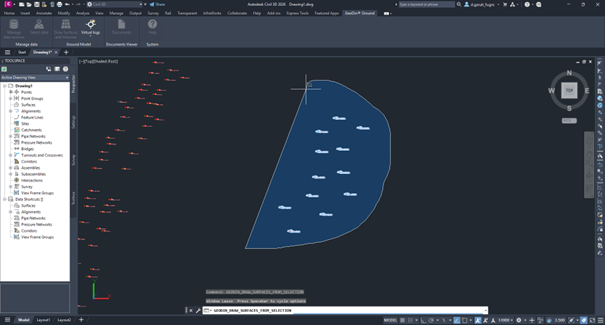

Son olarak, eklentiyle birlikte, bir mantıksal Grup ait Sondaj kuyuları için 3B yüzey ve hacim temsilini Oluşturabilirsiniz. Şuna basarak Yüzeyleri ve Hacimleri Çiz komut, Sondaj kuyuları ait mantıklı bir Grup seçebilirsiniz.

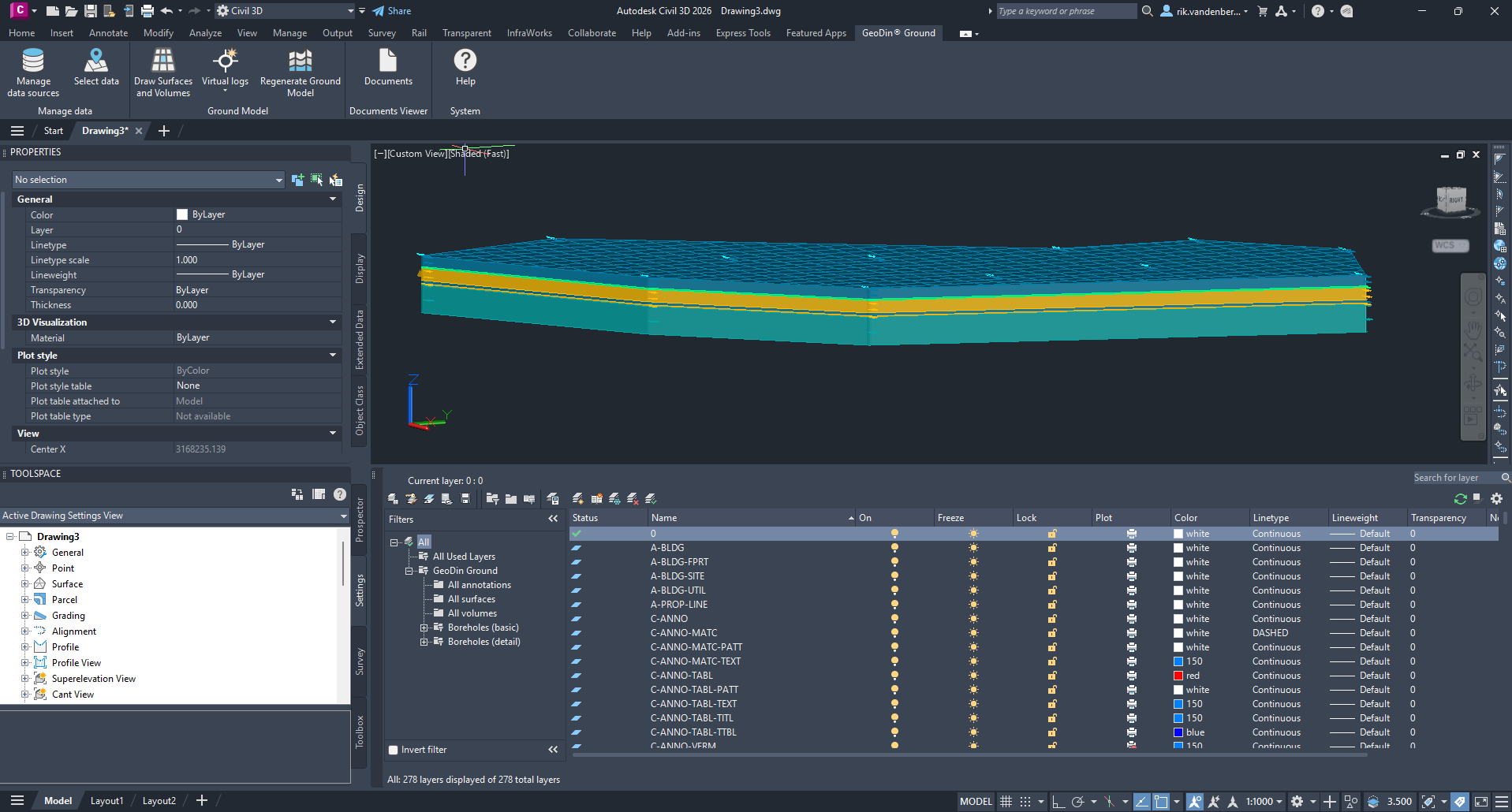

Seçiminizi yaptıktan sonra, girdinizi onaylamak için enter'a Basabilirsiniz. Eklenti daha sonra, çevredeki Sondaj kuyularının tabaka derinliklerine dayalı olarak ilgili zemin gruplarını tanımlayan bir algoritmaya dayanarak, Civil 3D içinde Yüzeyler ve hacimler Oluşturacaktır.
Sonraki adımlar
Sondaj kuyularını içe aktarma - Seçim iletişim kutusu Üzerinde ayrıntılar, desteklenen zemin Tasvir Standartlar ve görselleştirmenin nasıl göründüğü.
Yüzeyler ve hacimler Oluşturma - İnterpolasyonun nasıl çalıştığı ve Zemin modeli nasıl iyileştirileceği.
Sanal Loglar nedir - Zemin modelini yönlendirmek için sentetik Sondaj kuyuları Ekle.
Tasarımınızı Zemin modeli Üzerinde bindirme - zemin ve tasarımı birleştirmek için Kullanım senaryoları.
GeoDin® Veritabanı'ndan Şuradan anlaşılanlar - Civil 3D içinde tam olarak neyin gösterildiği VE neyin gösterilmediği.
