Импорт скважин

Главы видео: 0:00 Загрузка данных GeoDin Ground в Civil 3D | 0:32 Автоматически создаваемые папки документов | 0:55 Просмотр скважин в 3D | 1:56 Открытие связанных документов по скважинам (PDF) | 2:41 Построение 3D-моделей недр | 3:18 Слои, объёмы и фильтрация по типу грунта | 3:58 Добавление всех проектов | 4:24 Геопривязка с ArcGIS

В этом руководстве показано, как импортировать данные по скважинам из вашей базы данных GeoDin и визуализировать их в Autodesk Civil 3D с помощью нашего плагина.

Перед началом: как организованы данные в GeoDin®

Главы видео: 0:00 Структура базы данных: проекты, объекты и скважины | 0:25 Общая информация по скважине | 0:44 Данные подземных слоёв и изысканий | 1:10 2D-логи скважин (CPT и PDF)

Двухминутный обзор той части данных, которую вы собираетесь импортировать:

  • База данных GeoDin® организована по проектам; каждый проект содержит объекты, а каждый объект — это скважина (или CPT).

  • Каждая скважина содержит общие данные — название, метод, глубину и систему координат (EPSG), которые понадобятся Civil 3D.

  • Основу записи составляет послойное описание грунта — глубины, типы грунта и материалы по каждому слою.

  • К скважинам может быть приложен 2D-лог скважины (PDF), который далее используется в рабочих процессах с документами ниже.

Полную модель данных см. Что переносится из базы данных GeoDin® и в документации GeoDin®.

Выбор данных для импорта

Для начала выберите данные по скважинам, которые хотите импортировать и отобразить.

  • Существующие подключения к данным обнаруживаются автоматически, если GeoDin установлен.

  • Если у вас нет существующих подключений, нажмите Управление источниками данных кнопку на ленте, чтобы добавить или настроить подключения.

  • Нажмите Выбрать данные кнопку на ленте, чтобы открыть диалог выбора. Для удобства вы можете перенести это окно на дополнительный экран.

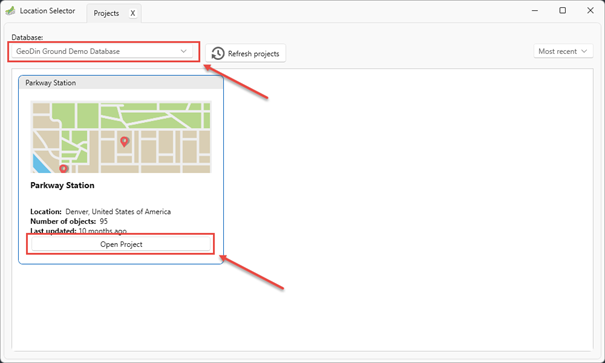

В диалоге выбора:

  • Используйте выпадающий список, чтобы выбрать из всех найденных и добавленных вручную подключений к данным.

  • Список проектов обновляется в зависимости от выбранного подключения и показывает все доступные проекты.

Открытие проекта и выбор скважин

После выбора подключения к данным и проекта:

  • Нажмите Открыть проект кнопку в обзоре проекта, чтобы открыть проект в новой вкладке.

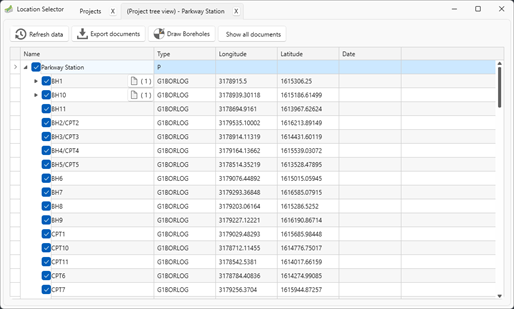

  • Новая вкладка отображает древовидную структуру со списком всех скважин и бурений, показывая основные данные по бурению.

  • Используйте флажки в дереве, чтобы выбрать скважины, которые хотите импортировать.

  • При необходимости нажмите Документ кнопку, чтобы просмотреть связанные документы для каждого бурения.

Отображение скважин в Civil 3D

После того как вы сделали выбор:

Civil 3D сообщает, что чертёж должен быть сохранён перед тем, как можно будет импортировать какие-либо данные — если вы ещё этого не сделали, сохраните его сначала. После сохранения GeoDin® Ground автоматически создаёт рядом с чертежом папку документов. Она структурирована по названию проекта, с одной подпапкой на каждую скважину, в которой хранятся геотехнические документы, прикреплённые к каждой скважине.

Location Selector с запросом на сохранение чертежа

  • Нажмите Построить скважины кнопку.

  • Плагин получает выбранные данные по скважинам из GeoDin, включая описания слоёв грунта. Поддерживаемые стандарты описания слоёв грунта включают:

    • EN ISO 14688 / 146789

    • ASTM D2487

    • British 5930

    • Бразильский/португальский ABNT Если в одной скважине присутствует несколько стандартов описания, используется первый из них (в алфавитном порядке).

  • После обработки закройте диалог, чтобы увидеть импортированные скважины в Civil 3D.

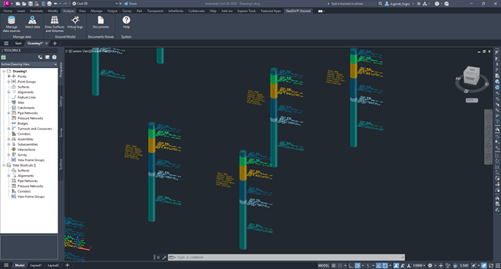

Визуализация в Civil 3D:

  • Точки COGO отображаются для обозначения местоположения скважин.

  • Создаются 3D-цилиндры, которые оформляются и окрашиваются в соответствии с глубиной и грунтовым слоем/описанием.

  • Каждый слой грунта включает аннотации, поясняющие различные слои.

  • Все 3D-объекты в Civil 3D содержат метаданные из GeoDin, такие как проект, автор и другая релевантная информация.

Совет: переключите визуальный стиль Civil 3D на Затенённый чтобы цилиндры и цвета слоёв было легче читать. Используйте Свойства слоя панель, чтобы включать или отключать аннотации — для одной скважины или сразу для всех скважин.

Расширенные метаданные: выберите скважину и откройте палитру Свойства, затем перейдите в Расширенные данные для полного набора импортированных сведений, сгруппированных как Документация, Координаты (включая код EPSG), Бурение, и информация о местоположении.

Группы свойств «Расширенные данные» в палитре «Свойства»

Теперь вы успешно импортировали и визуализировали скважины из GeoDin в Civil 3D!

Устранение неполадок

Скважины не отображаются или отображаются не в том месте. Проверьте, что в вашем чертеже Civil 3D используется система координат, совместимая с той, что указана для скважин в базе данных GeoDin®. Несовпадение СК может разместить скважины на расстоянии в тысячи километров или на неверной отметке. См. Устранение неполадок полный контрольный список. Чтобы задать СК чертежа с ленты ArcGIS, см. Геопривязка чертежа.
