Создание поверхностей и объёмов

Этот учебник проведет вас через процесс создания точных геологических поверхностей и объемов в Civil 3D на основе ранее импортированных данных буровых скважин. Вы узнаете, как преобразовать информацию о скважинах в комплексные 3D-модели грунта.

Примечание: Если вы заметите что-либо необычное или неточное в 3D-представлении поверхностей и объемов, мы будем благодарны за ваш отзыв, чтобы улучшить работу. Пожалуйста, свяжитесь с [e-mail], и наша команда поможет вам решить любые проблемы.

Подготовка чертежа

Перед началом убедитесь, что вы успешно импортировали данные о скважинах в Civil 3D. Плагин использует эти данные для того, чтобы:

1. Связывать слои грунта на основе схожих групп грунтов
2. Создавать связи между различными скважинами
3. Построить подробную 3D-модель грунта

В этом процессе плагин использует «линзование» — геологическое понятие, при котором слои грунта или породы образуют линзообразные тела, утончающиеся к краям. Это природное явление возникает, когда осадочные отложения различаются по мощности или прерываются на определенной территории. Наш алгоритм оптимизирует 3D-модель, чтобы точно отразить эти геологические линзы, в результате чего получается более реалистичное представление грунта.

Выбор скважин для создания поверхности/объема

Чтобы начать создание поверхностей и объемов:

1. Найдите кнопку Создать поверхности и объемы в интерфейсе ленты
2. Обратите внимание, что эта кнопка активна только тогда, когда вы импортировали или создали 2 или более скважин
3. Нажмите кнопку, чтобы запустить процесс создания поверхности
4. Выберите две или более импортированные скважины любым способом выделения (оконным выделением, отдельными щелчками и т. д.)

Плагин интеллектуально определяет, какие 3D-объекты относятся к каждой скважине, независимо от способа выбора, и определяет, какие скважины будут участвовать в создании поверхности.

Создание поверхностей и объемов

После подтверждения выбора (нажмите Enter) алгоритм плагина выполняет несколько сложных операций:

1. Группирует слои грунта на основе геологических свойств (тип среды, классификация)
2. Объединяет смежные слои внутри каждой группы с учетом геологических границ
3. Строит начальные объемы, сортируя слои по глубине и создавая 3D-представления
4. Расширяет объемы, соединяя их с дополнительными релевантными скважинами на основе пространственной видимости
5. Проверяет соединения с помощью тестов геометрического пересечения и вероятностных расчетов

Алгоритм тщательно обрабатывает крайние случаи и гарантирует, что полученные поверхности точно отражают геологические условия, предполагаемые по данным ваших скважин.

Проверка результата

После завершения обработки вы увидите полученные поверхности и объемы, отображенные в вашей среде Civil 3D. Эти 3D-представления дают ценную информацию о:

• Распределении грунтов и изменениях мощности слоев
• Возможных геологических аномалиях или особенностях
• Расчетах объемов для различных типов грунта

Найдите время, чтобы просмотреть модель под разными углами и убедиться, что она соответствует требованиям вашего проекта.

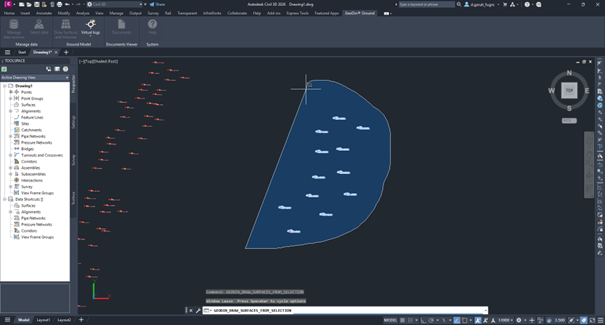

В сгенерированной модели красные точки обозначают местоположения скважин.

Нативные объекты Civil 3D. Созданные поверхности и 3D-тела являются нативными объектами Civil 3D. Вы можете редактировать их собственными инструментами Civil 3D — обрезать, перемещать, изменять форму, подрезать — без необходимости использовать какие-либо команды GeoDin®. Поскольку имеется одно 3D-тело на каждый слой грунта, инструменты Civil 3D для расчета объемов могут выдавать вам количества по грунтовой или скальной единице, а не только относительно одной объединенной поверхности.

Именование слоев в чертеже

Созданные слои объемов и записи скважин следуют фиксированному соглашению об именовании, видимому в Диспетчере свойств слоев дереве фильтра:

• Слои объемов именуются с префиксом VOL и типом грунта в скобках, например VOL[SAND].
• Записи скважин отображаются как слои с именем LOC за которым следует имя скважины, например LOC_BASE-BH12J-CPT12J-BASIC.

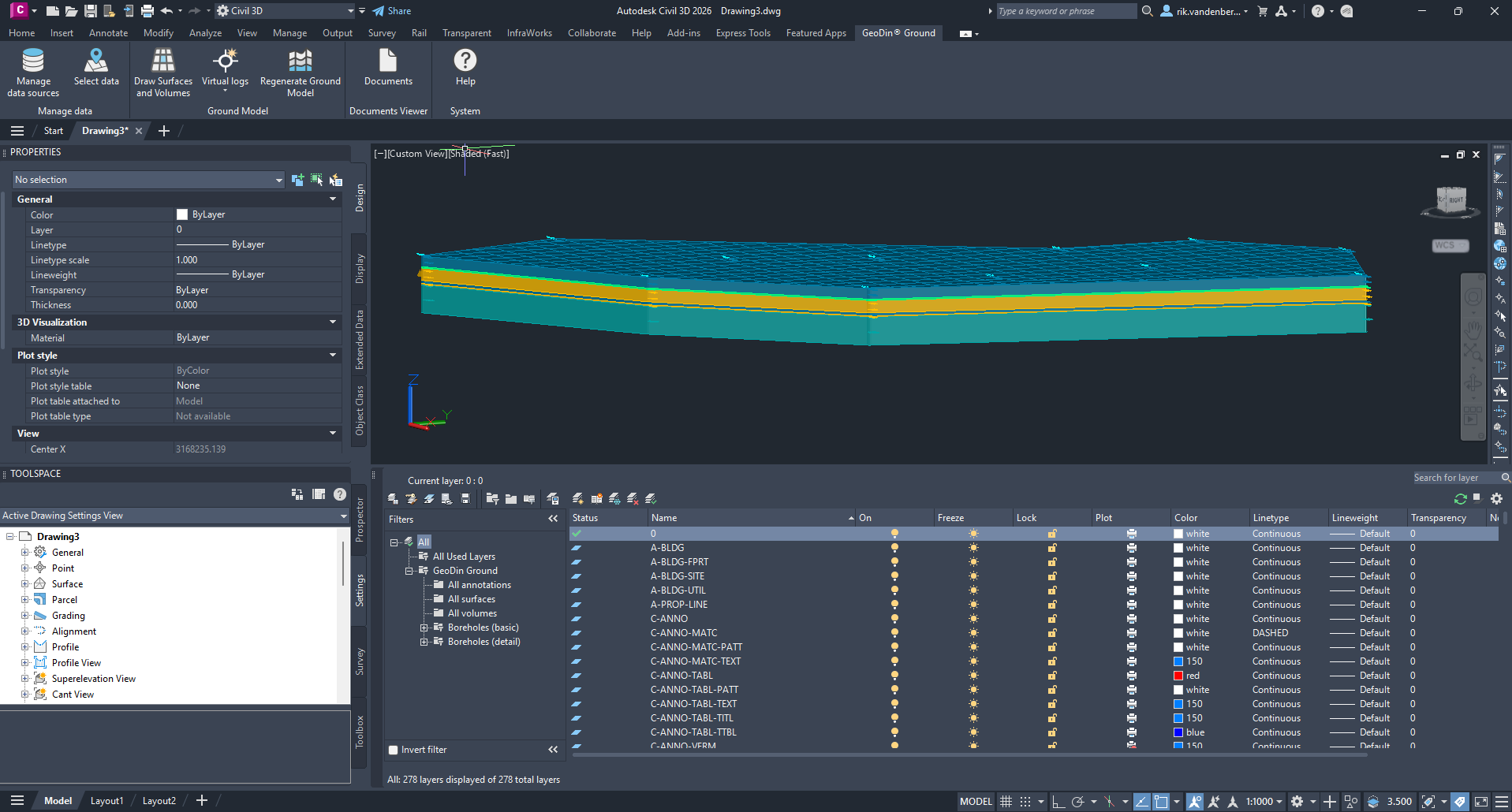

Группы слоев GeoDin Ground в дереве фильтра Диспетчера свойств слоев

Уточнение результата

Если автоматически интерполированная модель не соответствует тому, что вам известно о площадке, используйте виртуальные разрезы вместо ручного редактирования твердых тел. Виртуальные разрезы повторно передают ваши знания в интерполятор, чтобы любое последующее повторное создание учитывало их. Ручные правки, выполненные инструментами Civil 3D на предыдущих твердых телах, теряются при повторной генерации модели грунта; виртуальные разрезы сохраняются.

Следующие шаги

После создания геологических поверхностей и объемов вы теперь можете:

• Наложить ваш проект на модель грунта - трассы тоннелей, дорожные коридоры, мосты, трубопроводы.
• Передать объединенную модель в BIM через IFC 4.3.
• Уточнить модель с помощью виртуальных разрезов.
• При необходимости внести в модель изменения.

Для получения дополнительной помощи или отправки отзыва о процессе создания поверхности, пожалуйста, свяжитесь с нашей службой поддержки.
