Обмен моделями грунта с Autodesk Forma

Делитесь скважинами GeoDin Ground, поверхностью модели грунта и отчетами по скважинам с коллегами через Autodesk Forma, используя рабочий процесс синхронизации Desktop Connector.

Два человека обмениваются данными о грунте через проект Forma в облаке. Пользователь A (геотехник) строит модель грунта в GeoDin Ground внутри Civil 3D и сохраняет чертёж в папку, которая автоматически синхронизируется с Forma. Пользователь B (любой коллега, имеющий доступ к проекту) открывает Forma и видит чертёж и все прикреплённые отчёты по скважинам — ручная передача файлов не требуется.

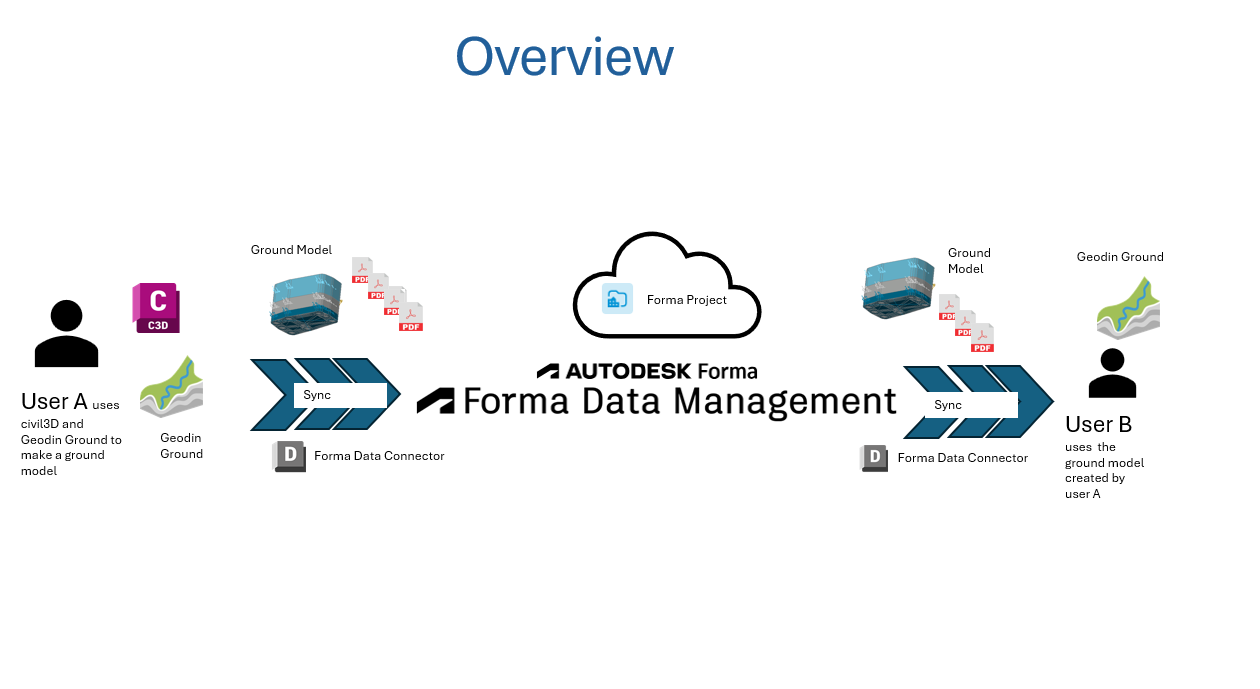

Пользователь A сохраняет чертёж и отчёты по скважинам в локальную папку Desktop Connector; файлы автоматически загружаются в Forma, чтобы Пользователь B мог открыть их в браузере.

Синхронизация происходит через бесплатный инструмент Autodesk под названием Desktop Connector, который создаёт на вашем компьютере локальную папку, отражающую проект Forma в облаке. Всё, что сохраняется в эту папку, автоматически загружается.

Требования

Что	Примечания
Учётная запись Autodesk Forma	С уже созданным проектом или с разрешением на его создание
Autodesk Desktop Connector	Бесплатная загрузка от Autodesk, установлено и выполнен вход
Civil 3D с GeoDin Ground	С лицензией и подключением к вашей базе данных GeoDin
Доступ к проекту	Оба пользователя должны быть участниками одного и того же проекта Forma

Совместное использование модели грунта

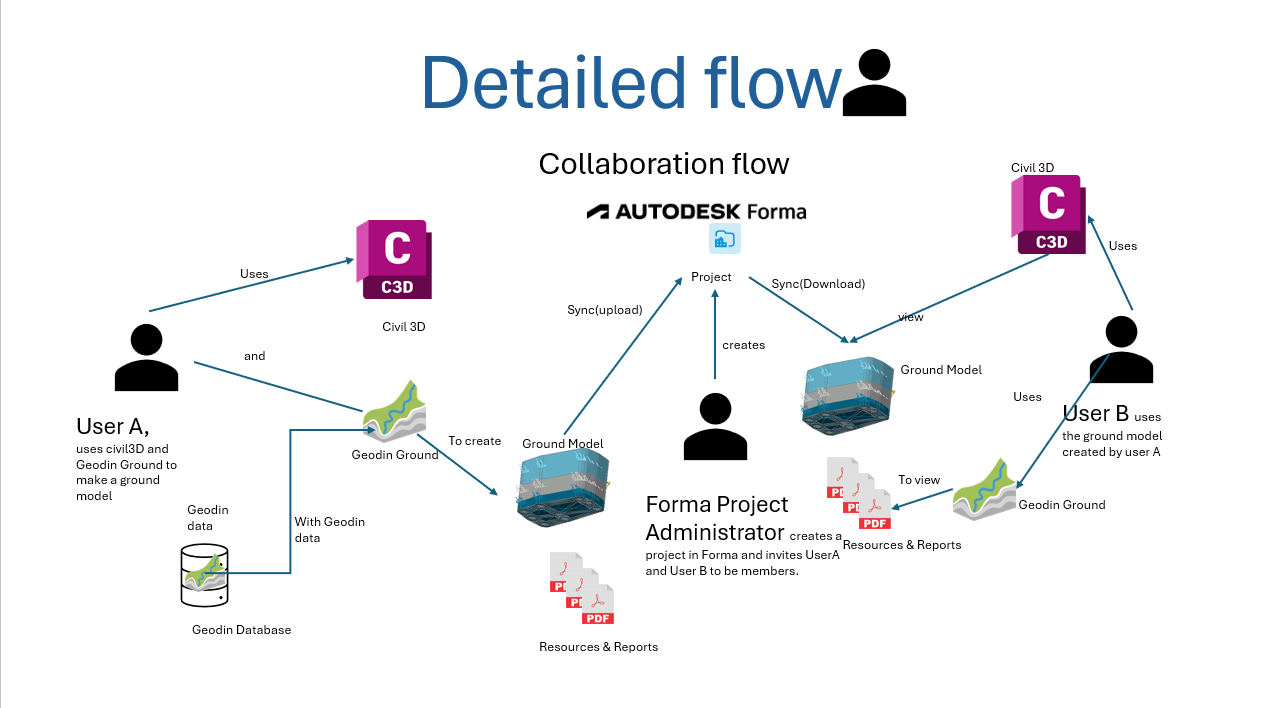

Полный рабочий процесс в одном взгляде: от создания проекта Forma и настройки Desktop Connector до просмотра коллегами отчётов по скважинам в браузере.

1. Создайте проект в Forma
2. Добавьте проект в Desktop Connector (создаёт локальную папку синхронизации)
3. Откройте Civil 3D и подключитесь к вашей базе данных GeoDin
4. Загрузите и нанесите скважины,
5. Сохраните чертёж в папку синхронизации Desktop Connector.
6. Постройте модель грунта
7. Подтвердите синхронизацию — значки становятся зелёными после завершения загрузки
8. Проверьте чертёж и отчёты по скважинам в Forma

Шаг 1: Создайте проект в Forma

Откройте Autodesk Forma в браузере и создайте новый проект. Дайте ему имя, соответствующее вашему объекту (например, Denver). Убедитесь, что все коллеги, которым нужен доступ, добавлены как участники.

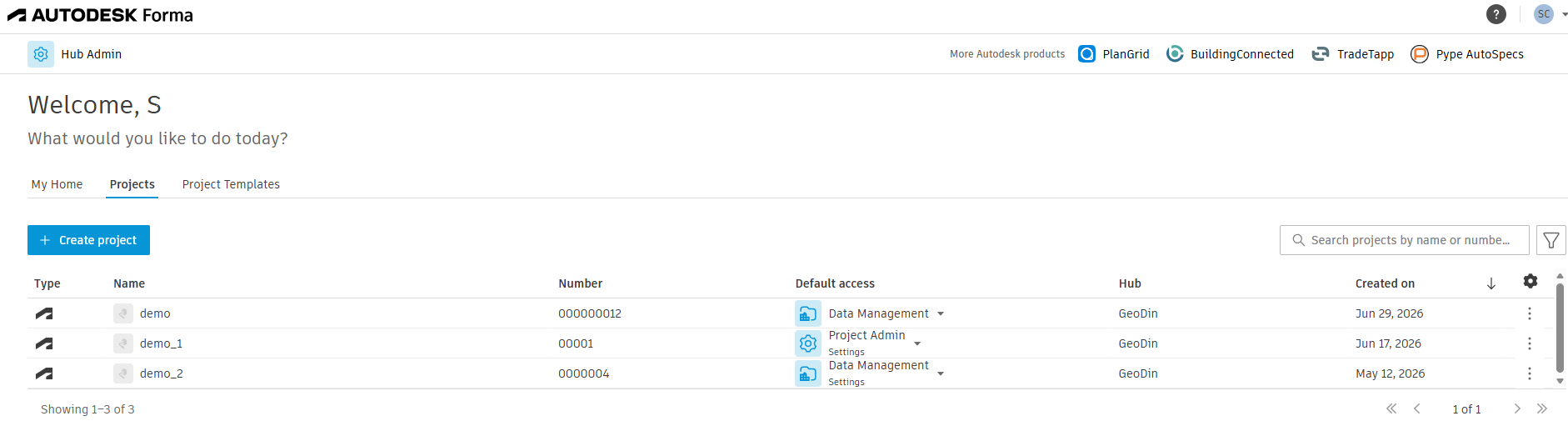

Список проектов Forma. Создайте проект для объекта и добавьте всех коллег, которым нужен доступ, как участников.

Шаг 2: Настройте Desktop Connector

Установите Autodesk Desktop Connector, если вы ещё этого не сделали. После установки и входа откройте его и нажмите Выбрать проекты.

Откройте Desktop Connector и нажмите Выбрать проекты чтобы связать проект Forma с локальной папкой синхронизации.

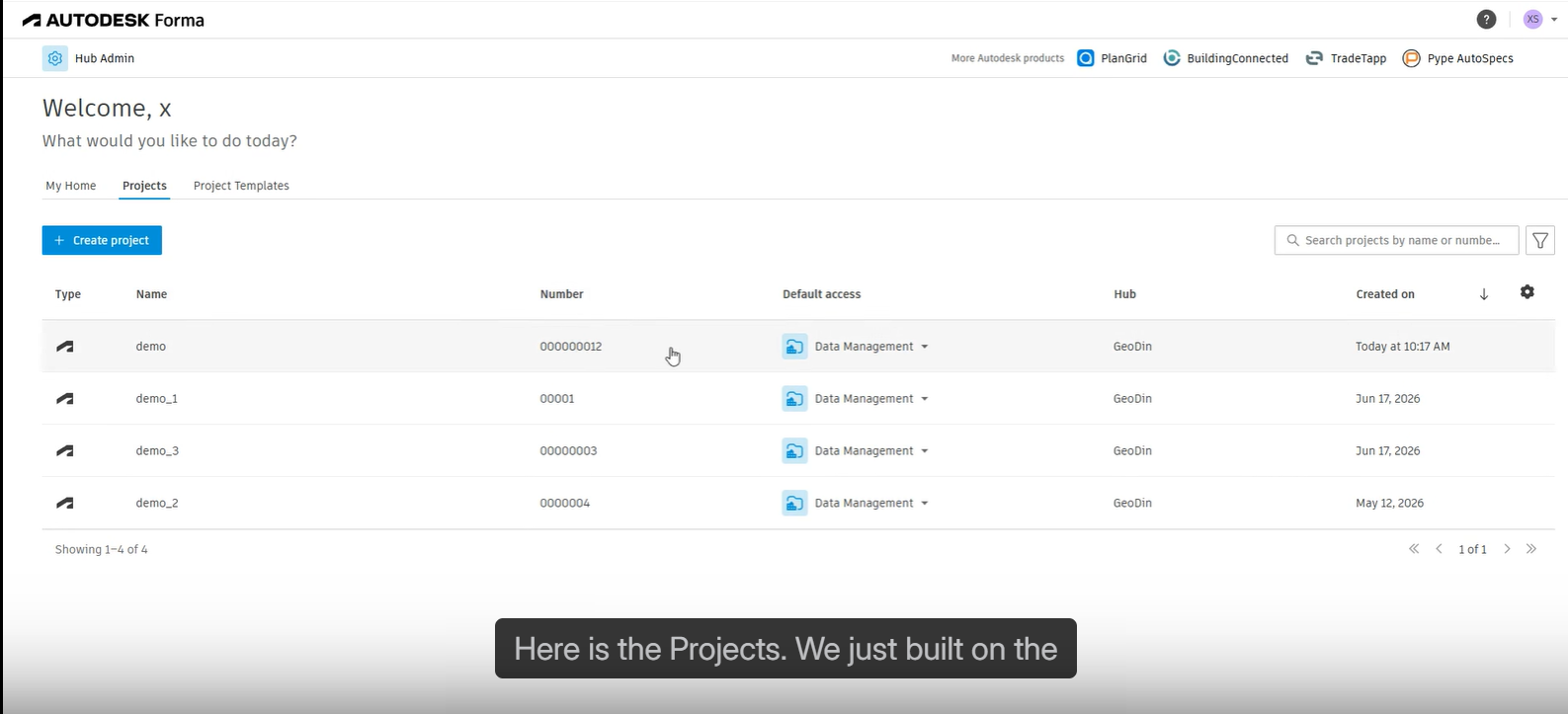

Вы увидите проекты, доступные в вашем хабе Forma. Отметьте только что созданный проект и нажмите Сохранить, затем OK.

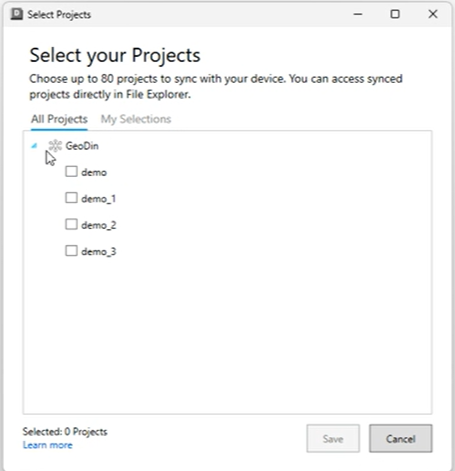

Отметьте проект и нажмите Сохранить, затем OK. Desktop Connector создаёт локальную папку, связанную с этим проектом — на этом этапе папка будет пустой.

Шаг 3: Откройте Civil 3D и подключитесь к GeoDin

Откройте Civil 3D и создайте новый чертёж (или откройте существующий). В панели GeoDin Ground подключитесь к вашей базе данных и выберите объект, над которым вы работаете.

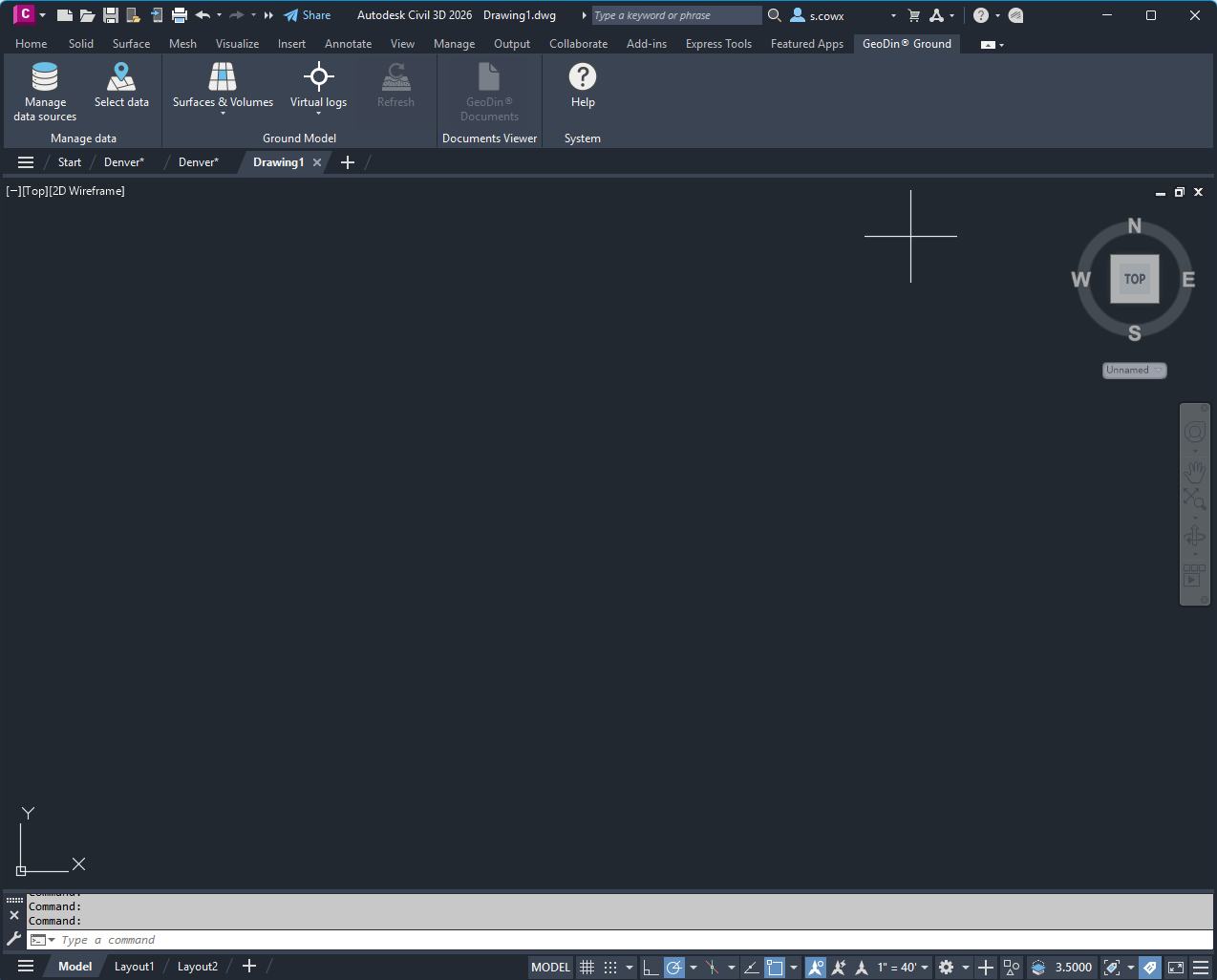

Civil 3D с открытой панелью GeoDin Ground. Подключитесь к вашей базе данных, чтобы загрузить данные скважин для объекта.

Выберите вашу базу данных — в этом примере используется Denver демонстрационная база данных.

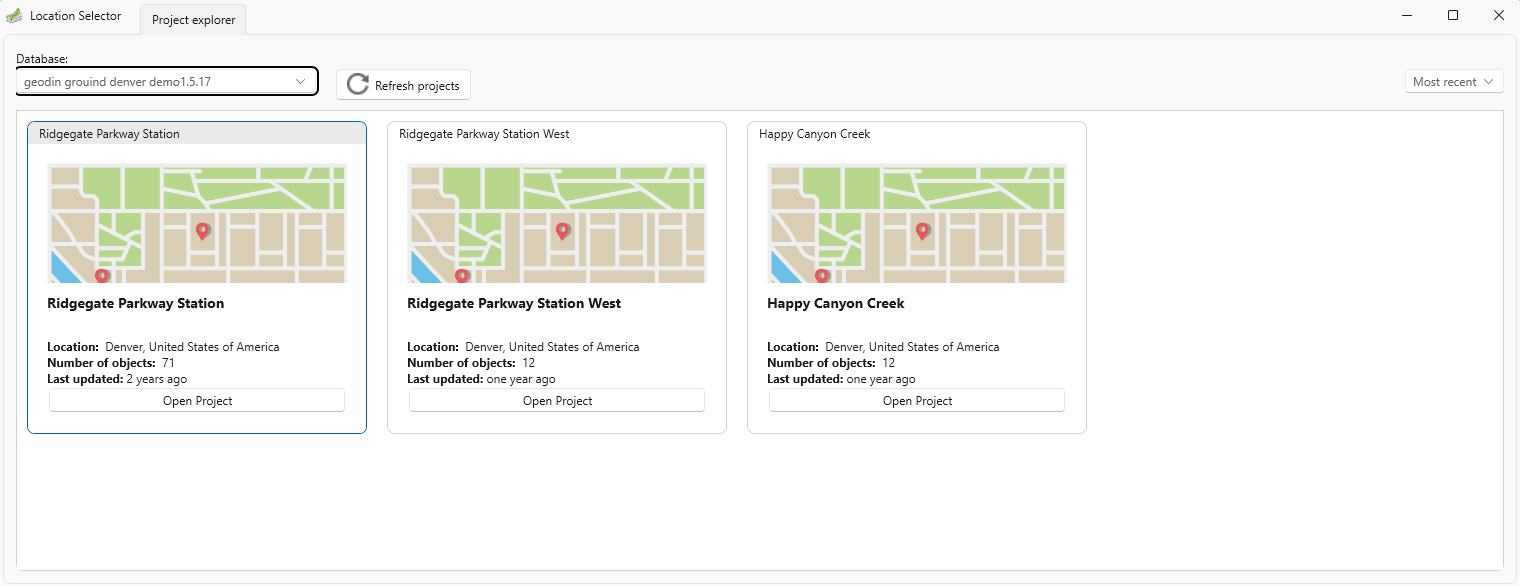

Выбор базы данных GeoDin Ground. Выберите базу данных для вашего объекта.

Шаг 4: Загрузите и нанесите скважины,

Выберите скважины для вашего объекта из базы данных GeoDin и нанесите их в чертёж Civil 3D. GeoDin Ground размещает каждую скважину в её правильном плане и добавляет данные о слоях и скважине.

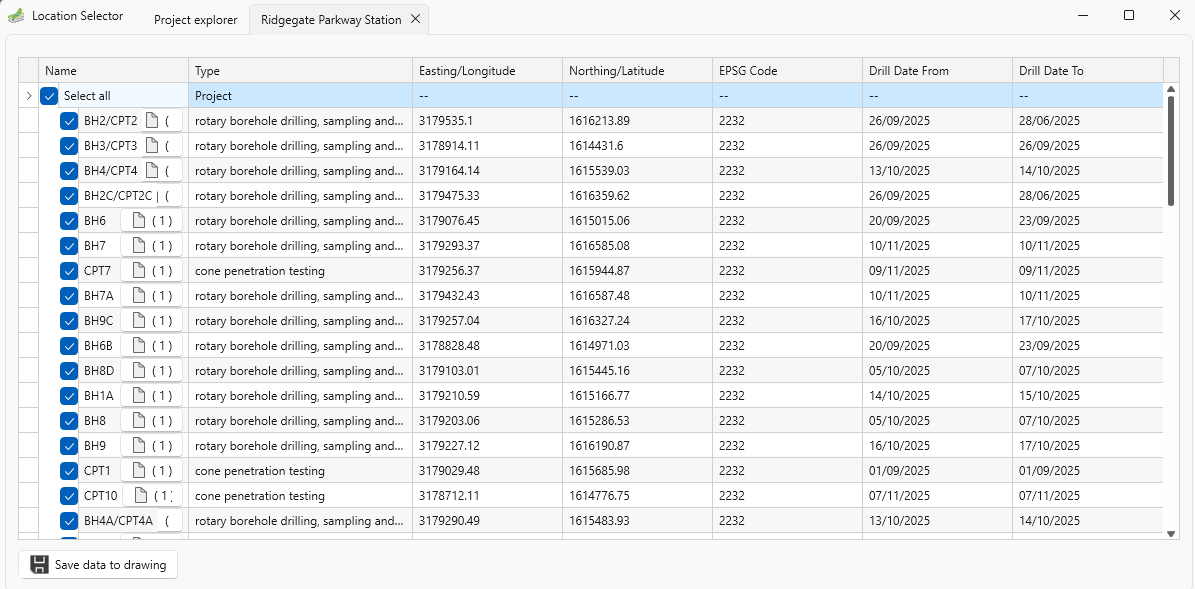

Выберите скважины для вашего объекта. Вы можете нанести скважины из более чем одного проекта GeoDin в один и тот же чертёж.

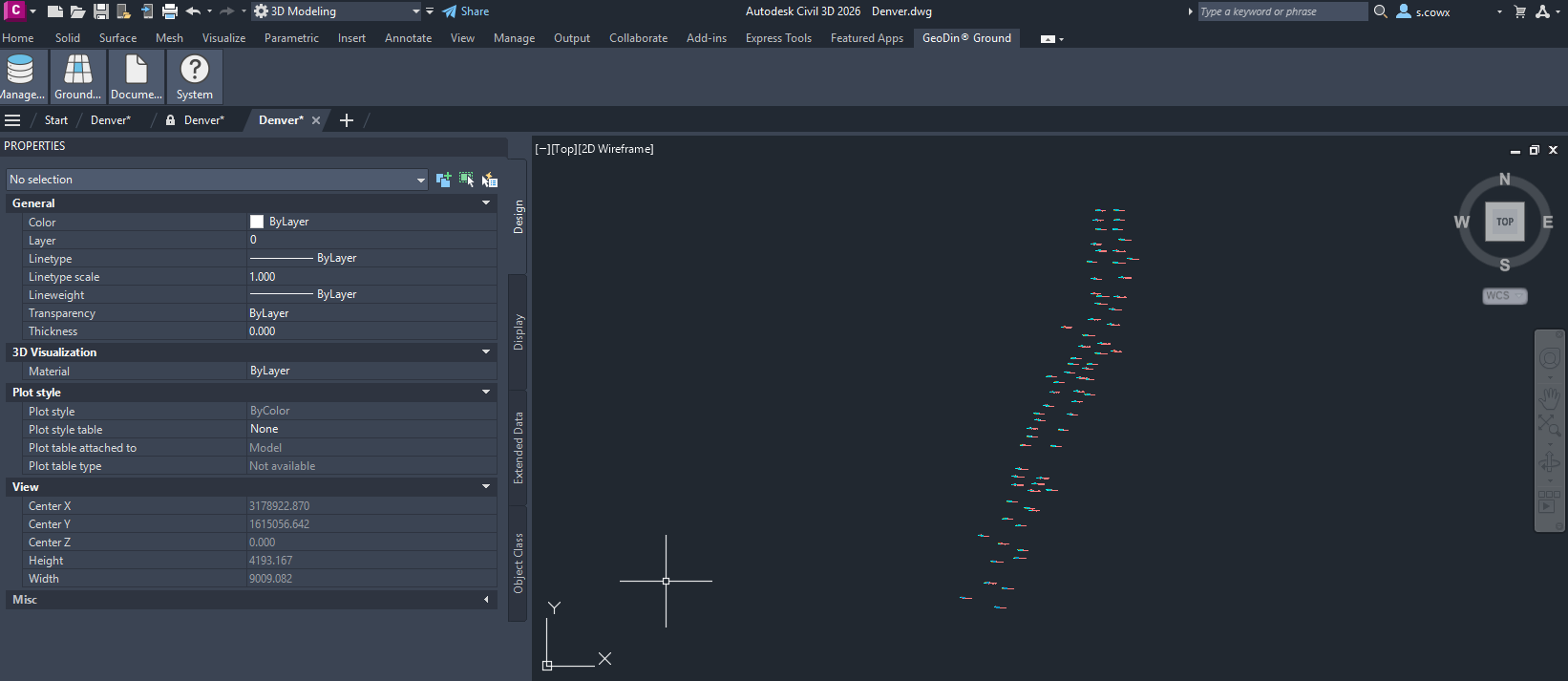

Скважины, нанесённые в чертёж Civil 3D в их правильных плановых положениях.

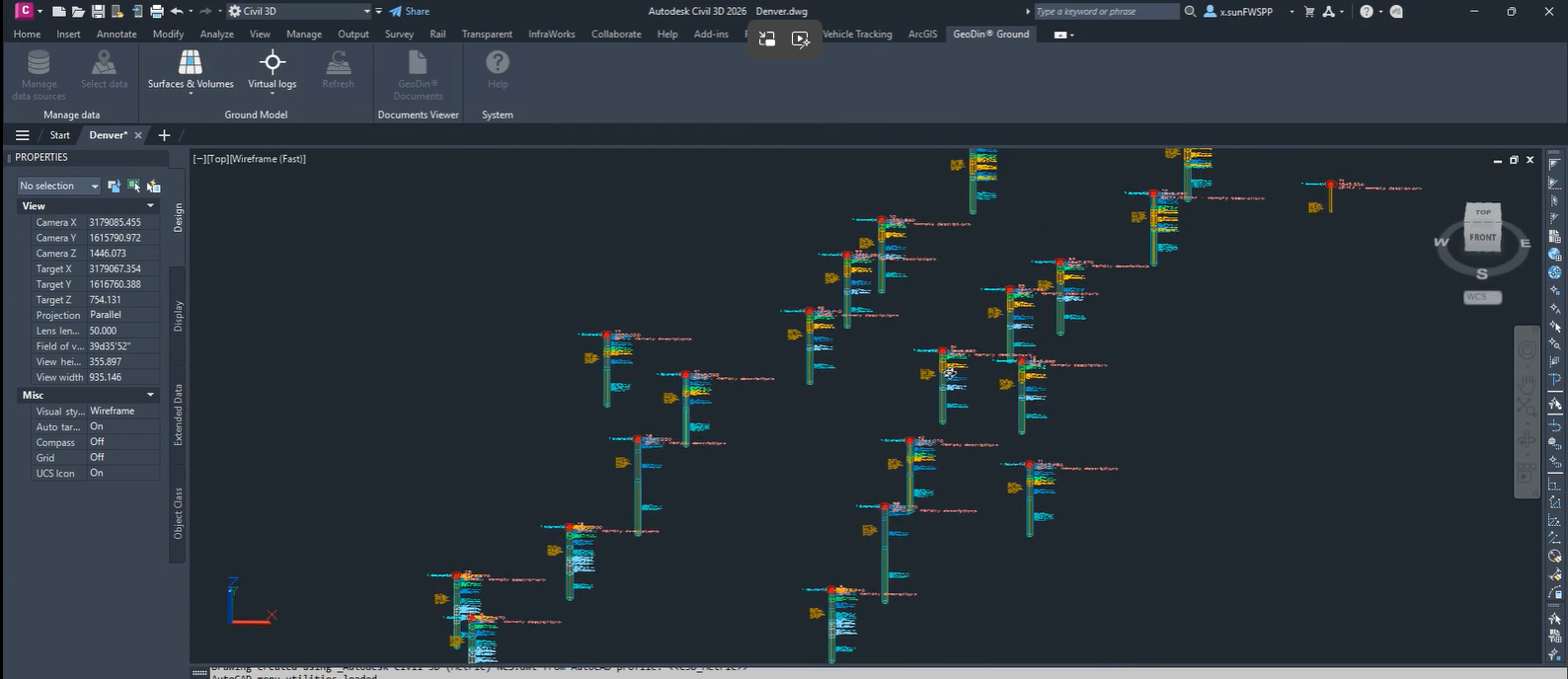

Крупный план, показывающий детали скважины и данные о слоях.

Шаг 5: Сохраните чертёж в папку синхронизации Forma

Это ключевой шаг. Когда вы сохраняете чертёж, сохраните его в папку Desktop Connector созданную на шаге 2 — а не в обычную папку проекта.

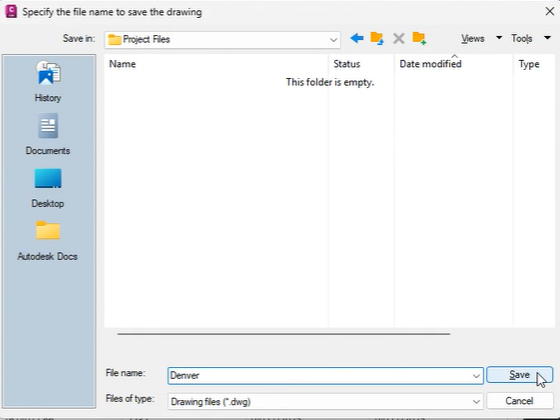

Сохраните чертёж в папку синхронизации Desktop Connector, а не в обычную папку проекта. Именно это запускает загрузку в Forma.

Сразу после сохранения GeoDin Ground автоматически экспортирует все отчёты по скважинам (PDF-журналы), связанные со скважинами в этом чертеже. Они помещаются в подпапку рядом с файлом DWG.

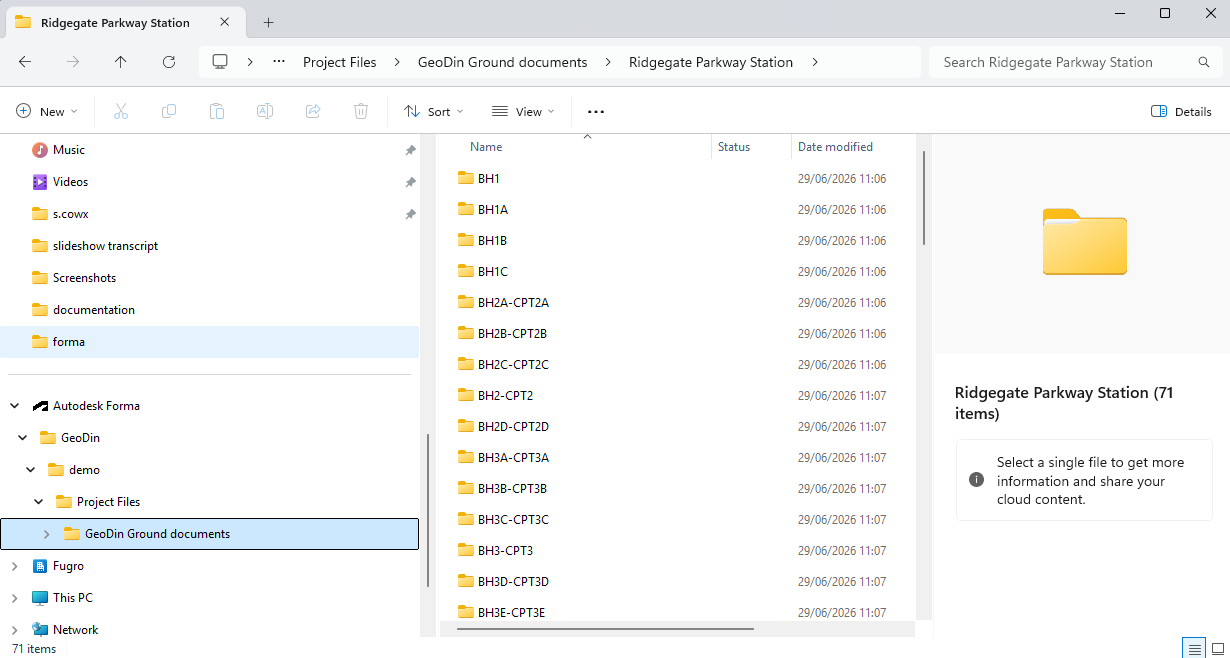

GeoDin Ground создаёт рядом с DWG подпапку с документами и автоматически экспортирует в неё PDF-отчёты по каждой скважине.

Шаг 6: Постройте модель грунта

Когда у вас будут все нужные данные по скважинам, используйте GeoDin Ground, чтобы создать поверхность модели грунта. Вы можете просмотреть результат в Civil 3D перед сохранением.

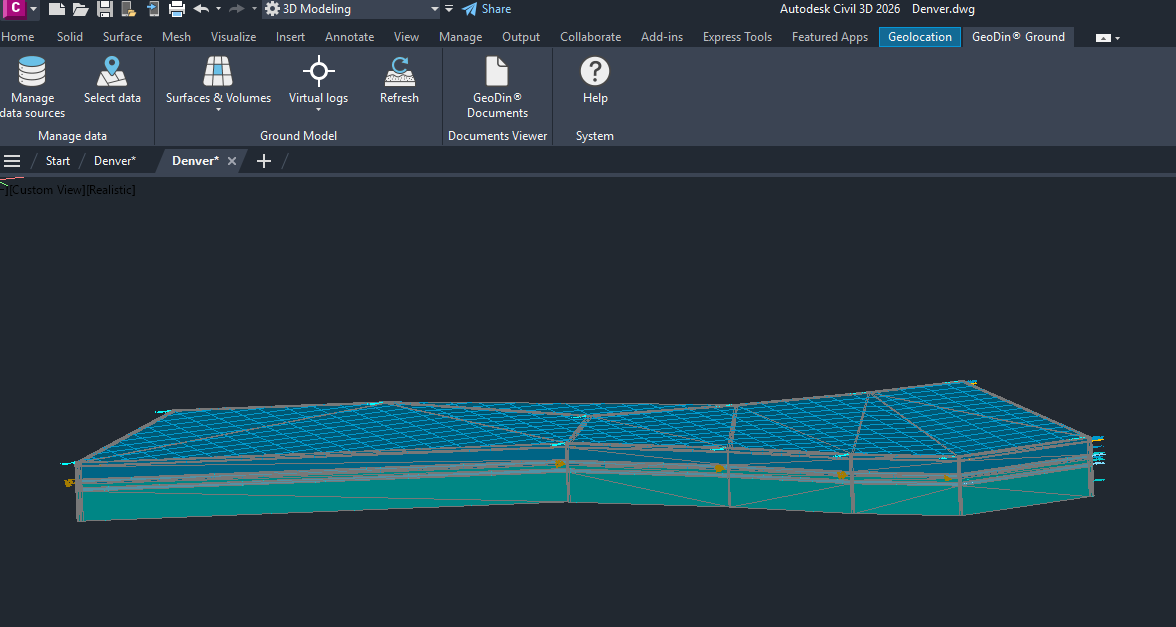

Поверхность модели грунта, созданная по данным скважин, видна в Civil 3D до сохранения.

Шаг 7: Подтвердите синхронизацию

После сохранения проверьте папку Desktop Connector в Проводнике Windows. Значки рядом с файлами станут зелёными после успешной загрузки в Forma.

Зелёные значки подтверждают, что файлы загружены в Forma. Если значки ещё не зелёные, подождите немного и обновите — синхронизация обычно происходит быстро.

Шаг 8: Проверьте результат в Forma

Откройте Autodesk Forma в браузере и перейдите к проекту. Вы увидите файл DWG и папку под названием Документы GeoDin Ground (или аналогичную).

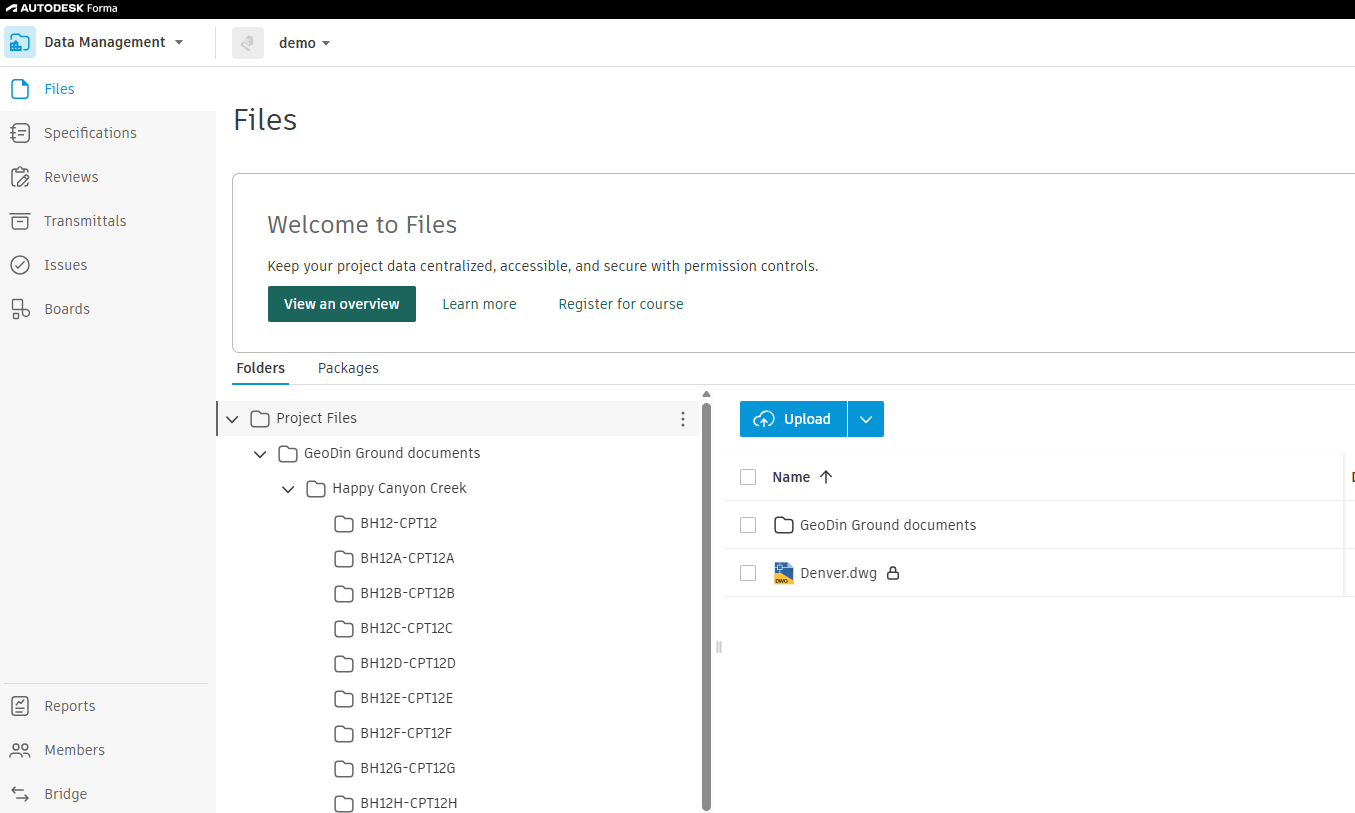

Forma показывает синхронизированный чертёж и папку документов GeoDin Ground рядом с ним.

Откройте папку документов. Внутри вы найдёте папку для каждой скважины.

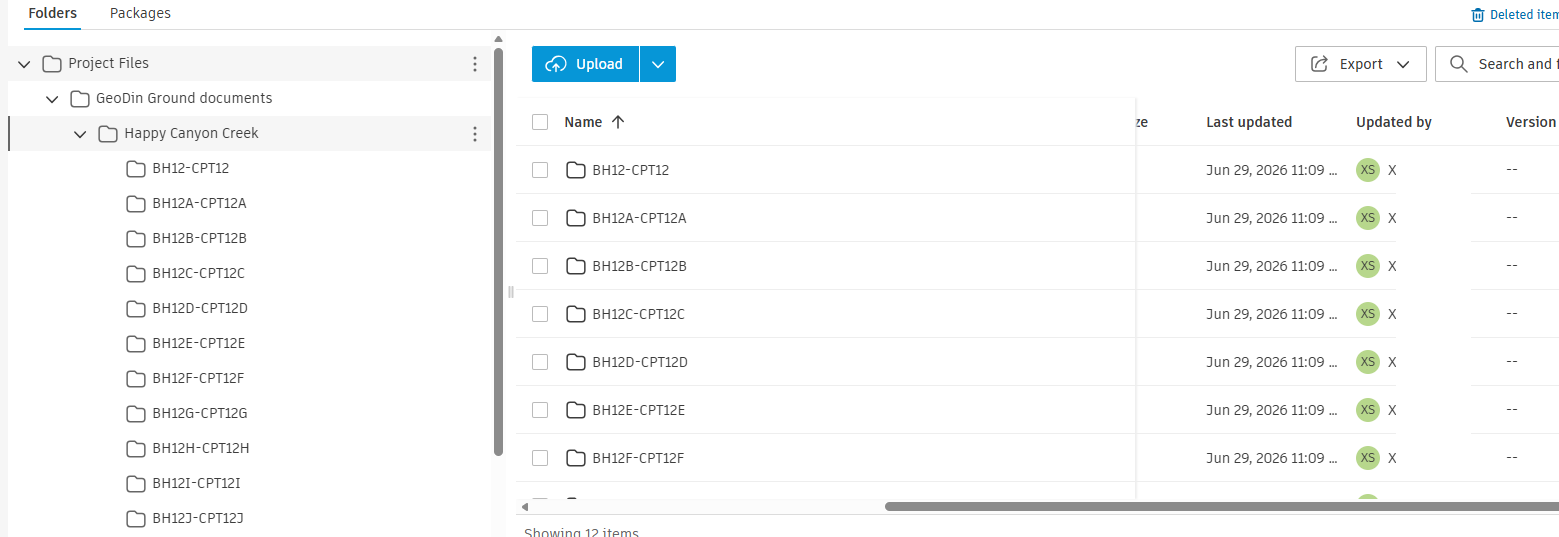

Папка документов содержит подпапку для каждой скважины.

Откройте папку скважины, чтобы увидеть геотехнические отчёты (PDF-журналы) для этой скважины.

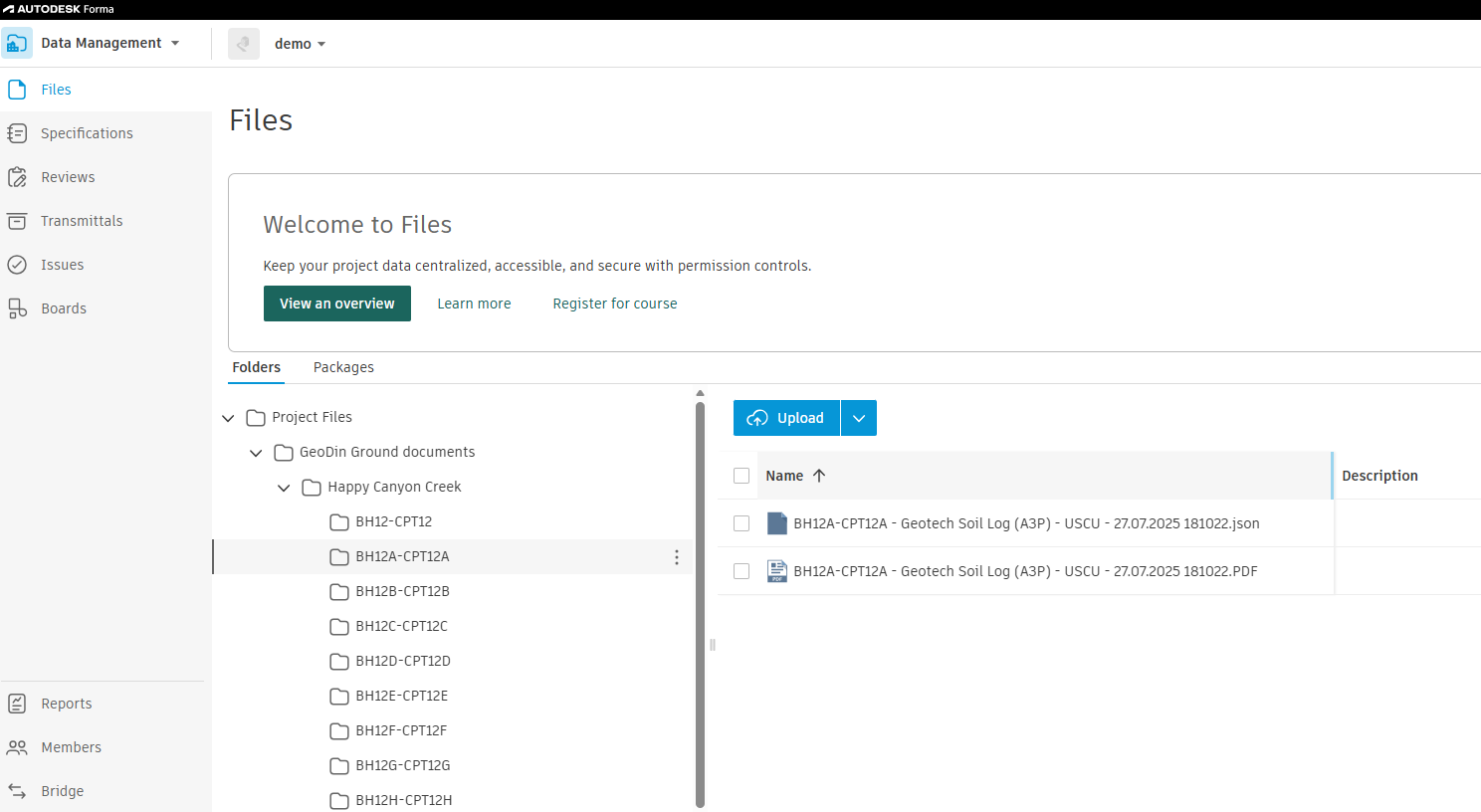

Папка скважины, показывающая геотехнические отчёты (PDF-журналы) для этой скважины.

Щёлкните любой отчёт, чтобы открыть и прочитать его прямо в Forma.

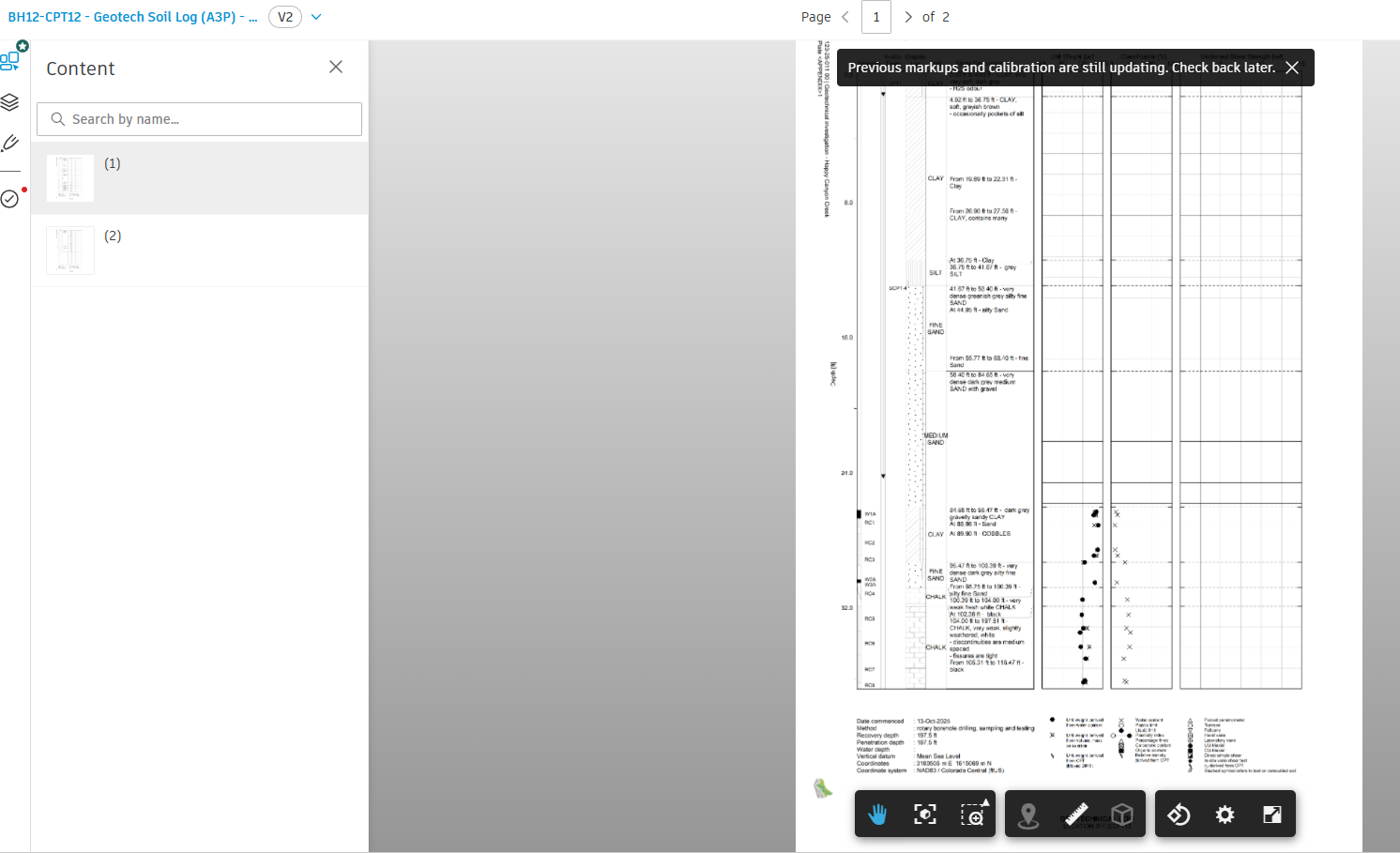

Щёлкните любой отчёт, чтобы открыть и прочитать журнал скважины прямо в Forma.

Вы также можете увидеть все отчёты по всем скважинам из верхнеуровневой папки документов.

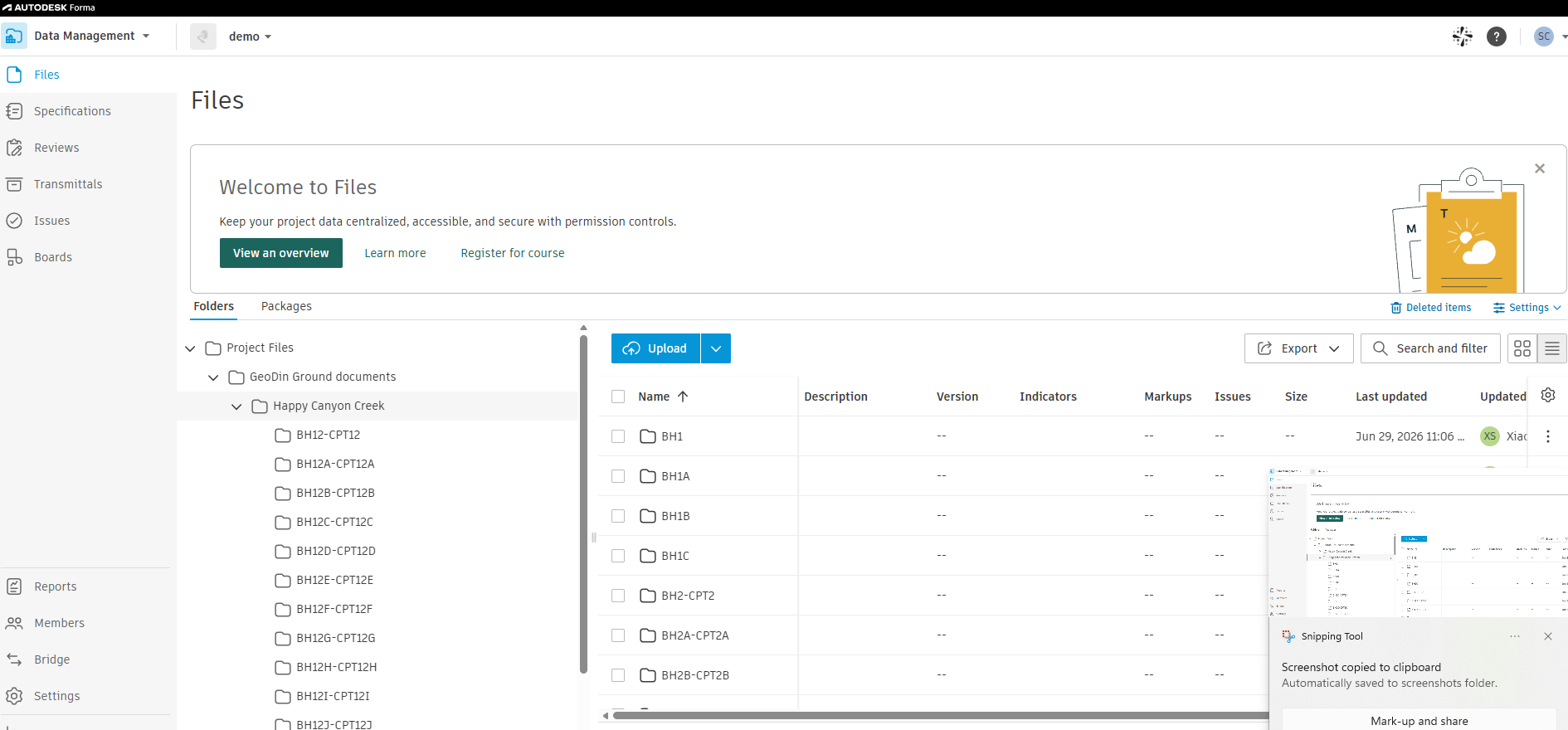

Все отчёты по скважинам доступны из верхнеуровневой папки документов.

---

Работа с Forma

Блокировка файлов — что означает значок замка

Когда у Пользователя A открыт DWG в Civil 3D, Forma показывает значок замка рядом с файлом чертежа. Это предотвращает перезапись работы друг друга двумя людьми.

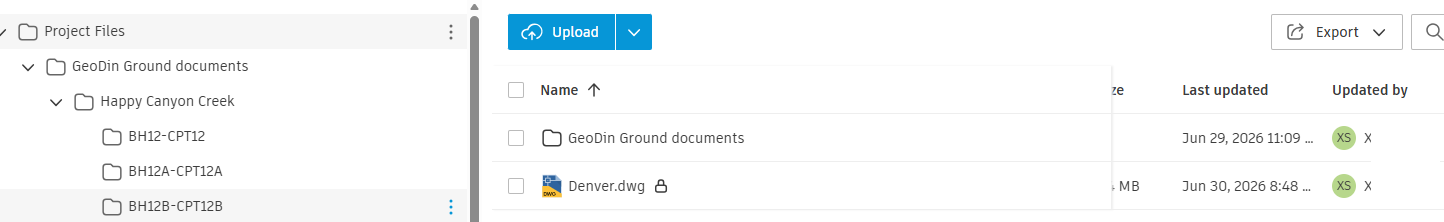

Forma показывает значок замка, когда DWG открыт в Civil 3D. Блокировка снимается, когда Пользователь A закрывает файл.

После того как Пользователь A закрывает файл (или снимает блокировку), замок исчезает. Если вам нужно принудительно снять блокировку — например, если исходный пользователь офлайн — щёлкните файл правой кнопкой мыши в Проводнике Windows через Desktop Connector и выберите Desktop Connector > Снять блокировку. Используйте это осторожно, так как все несохранённые изменения исходного пользователя могут быть потеряны.

Что делает Пользователь B

Пользователю B не нужен Civil 3D или GeoDin Ground, чтобы просматривать результаты. Ему достаточно:

1. Открыть Autodesk Forma в браузере
2. Перейти к общему проекту
3. Просмотреть папки с чертежом и отчётами по скважинам, как показано на шаге 8

Если у Пользователя B есть Civil 3D и он хочет открыть DWG локально, он может добавить тот же проект Forma в свой собственный Desktop Connector. Чертёж и все отчёты будут автоматически синхронизированы на его компьютер.

Устранение неполадок

Проблема	Вероятная причина	Исправление
Файлы не синхронизируются (значки остаются серыми)	Desktop Connector не запущен	Проверьте, что он открыт и выполнен вход в правильную учётную запись
Отчёты по скважинам отсутствуют в Forma	Чертёж не сохранён в папку синхронизации	Проверьте путь сохранения; сохраните заново в папку Desktop Connector
Чертёж отображается как заблокированный	Его открыл другой пользователь	Подождите, пока он закроет его, или снимите блокировку через правый клик в Desktop Connector
Проект не виден в Desktop Connector	Ещё не добавлен	Открыть Desktop Connector > Выбрать проекты и добавьте его
Коллега не видит проект в Forma	Не является участником проекта	Попросите администратора проекта Forma добавить его
