Публикация и просмотр веб-сцены

Главы видео: 0:00 Добавление точек местоположения скважин и подписей | 1:17 Преобразование единиц аннотаций в метры | 2:26 Установка системы координат WGS 1984 | 2:42 Публикация веб-сцены | 3:31 Просмотр опубликованной сцены онлайн

Модель грунта в ArcGIS Pro (Импорт модели грунта в ArcGIS Pro) может быть опубликована как веб-сцена ArcGIS Online, поэтому заинтересованные стороны просматривают объемы по типам грунта, скважины и прикрепленные отчеты прямо в браузере — без установленного CAD- или ГИС-программного обеспечения. Для 2D-аналога этого процесса с точечными объектами см. Публикация в ArcGIS Online в документации GeoDin.

Требования

• Модель грунта и слои аннотаций в ArcGIS Pro (Импорт модели грунта в ArcGIS Pro).
• Эта Скважина класс точечных объектов (извлеченный из MultiPatch), добавленный с одним символом и подписью имени скважины, чтобы каждое местоположение четко читалось на поверхности земли.
• Учетная запись ArcGIS Online с правами на публикацию.

Источник ЦМР: рельеф под моделью в видео и в опубликованной демонстрационной сцене — это ЦМР USGS с разрешением 1 метр, полученная из The National Map Downloader. Он используется далее из поверхности высот, заданной в первом руководстве, и он общедоступен, поэтому вы можете загрузить тот же набор данных, чтобы повторить действия.

Шаг 1: Преобразуйте высоты в метры

Веб-сцены ожидают метрические высоты. Если высоты на чертеже заданы в футах:

• Запустите Инструмент Adjust 3D Z инструмент геообработки с Инвертировать знак значений Z = Сохранять ориентацию Z, преобразуя Из футов > в метры.

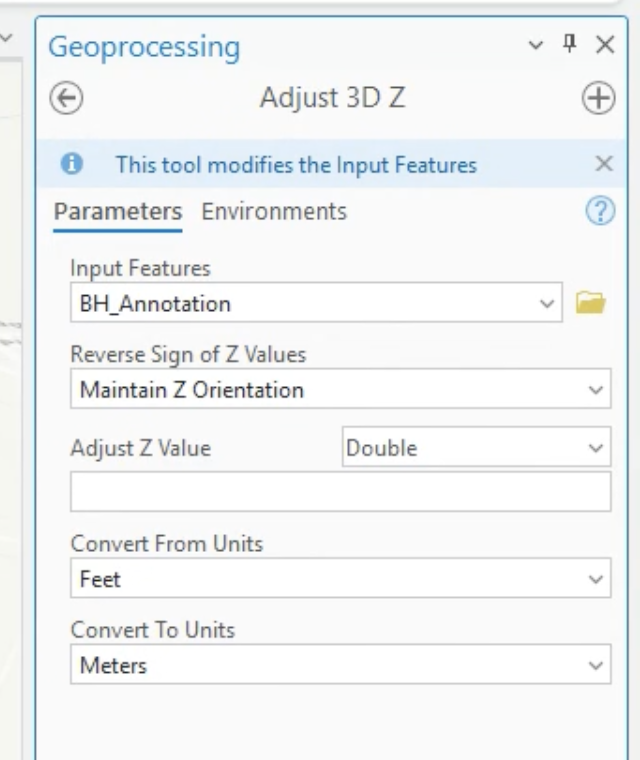

Adjust 3D Z: преобразование футов в метры

• Затем откройте Свойства слоя > Высота для слоя и установите вертикальные единицы в Метры. Затем увеличьте масштаб, чтобы убедиться, что аннотация расположена правильно.

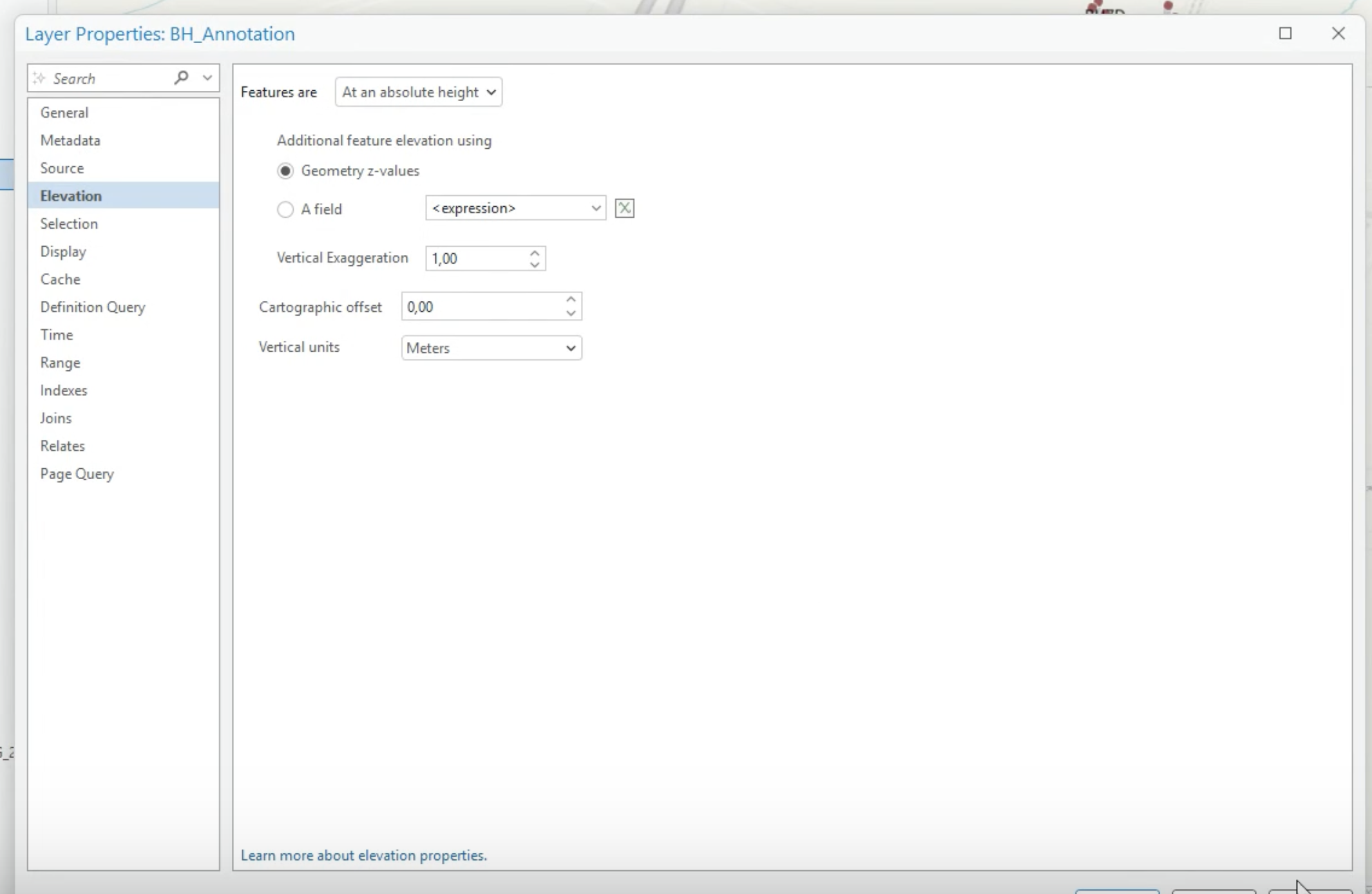

Высота слоя установлена по значениям Z геометрии в метрах

Шаг 2: Установите систему координат сцены

• Откройте для сцены Свойства карты > Системы координат и выберите WGS 1984 Web Mercator (вспомогательная сфера) — систему координат, необходимую для веб-сцен.

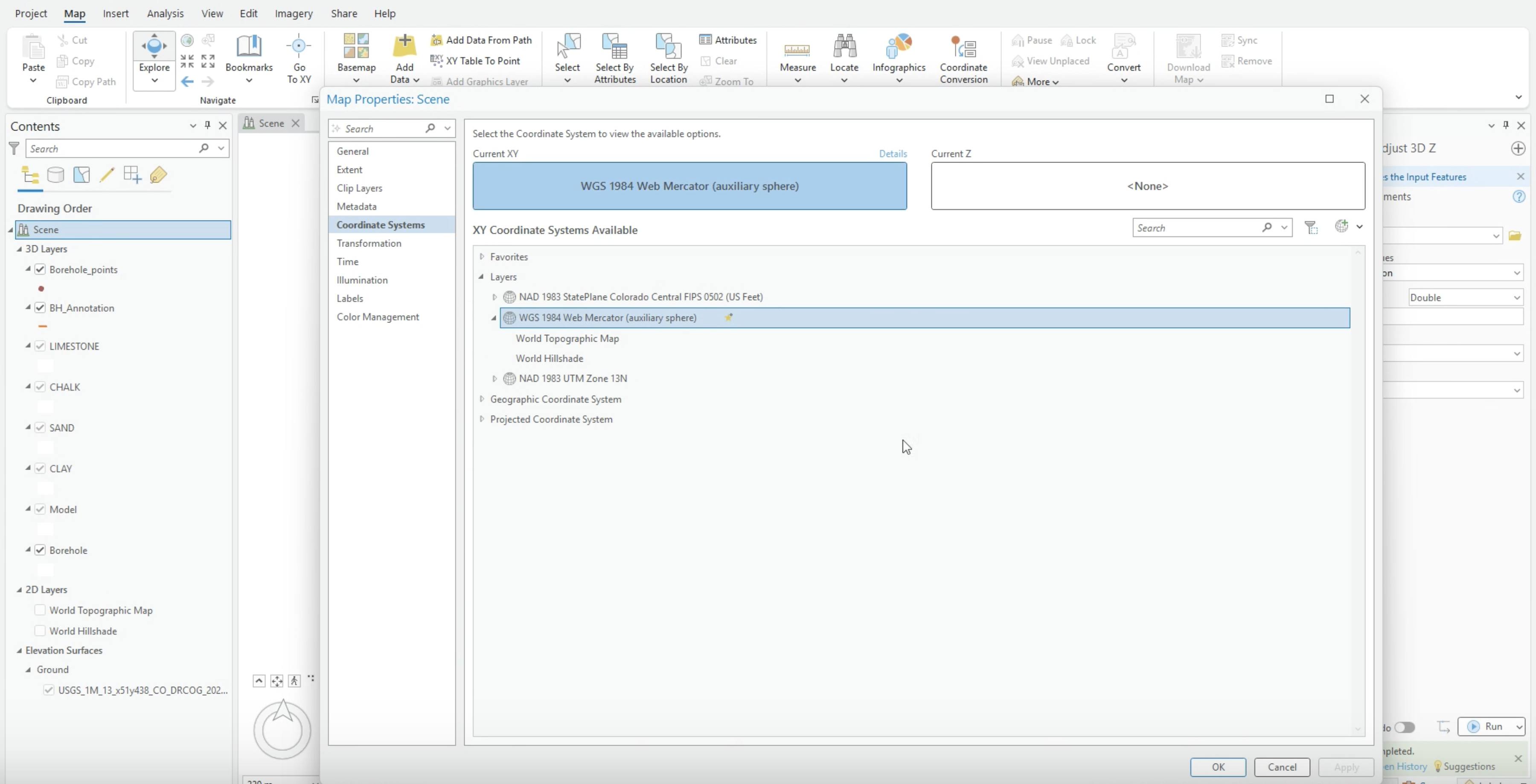

Система координат сцены установлена в WGS 1984 Web Mercator

Шаг 3: Поделитесь веб-сценой

• На Поделиться вкладку, выберите Веб-сцена.
• Введите имя, выберите папку назначения и установите уровень доступа (владелец, организация или общедоступно).

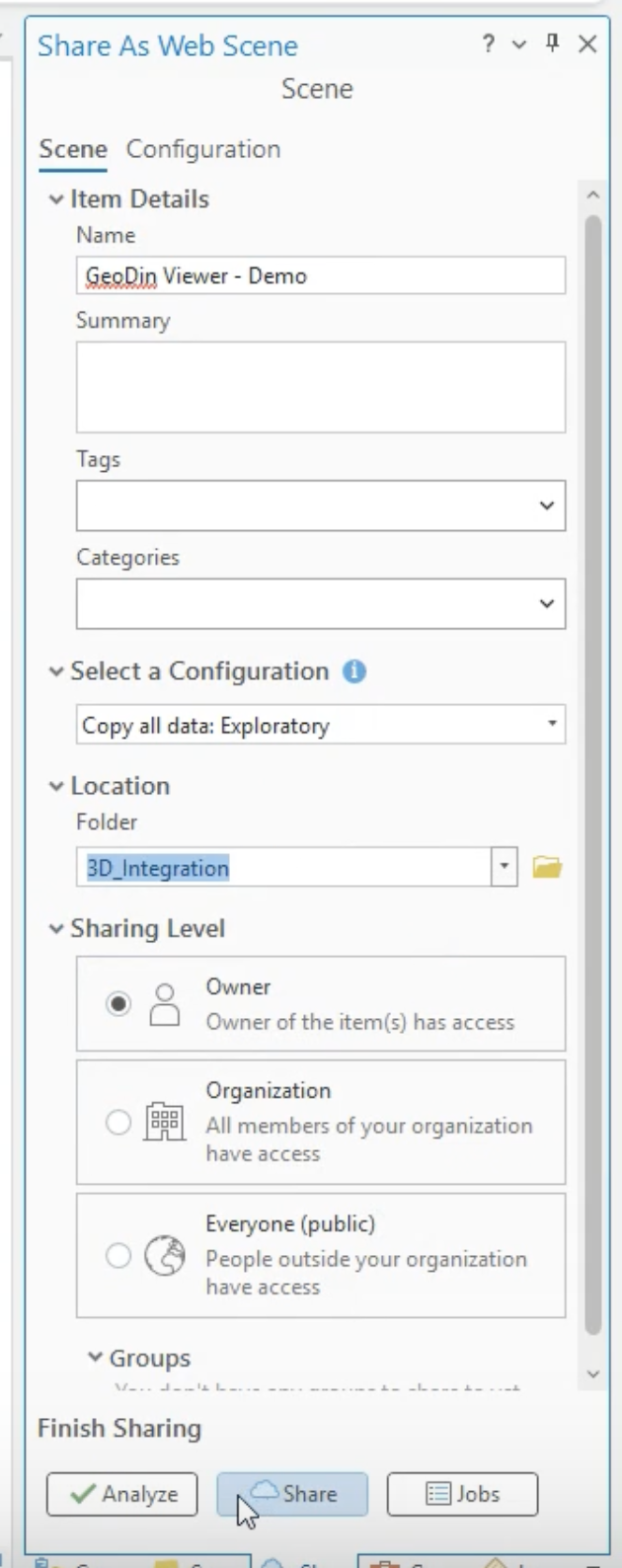

Панель «Поделиться как веб-сцену»

Шаг 4: Анализируйте, публикуйте, проверяйте

• Нажмите Анализ и устраните все ошибки перед публикацией.

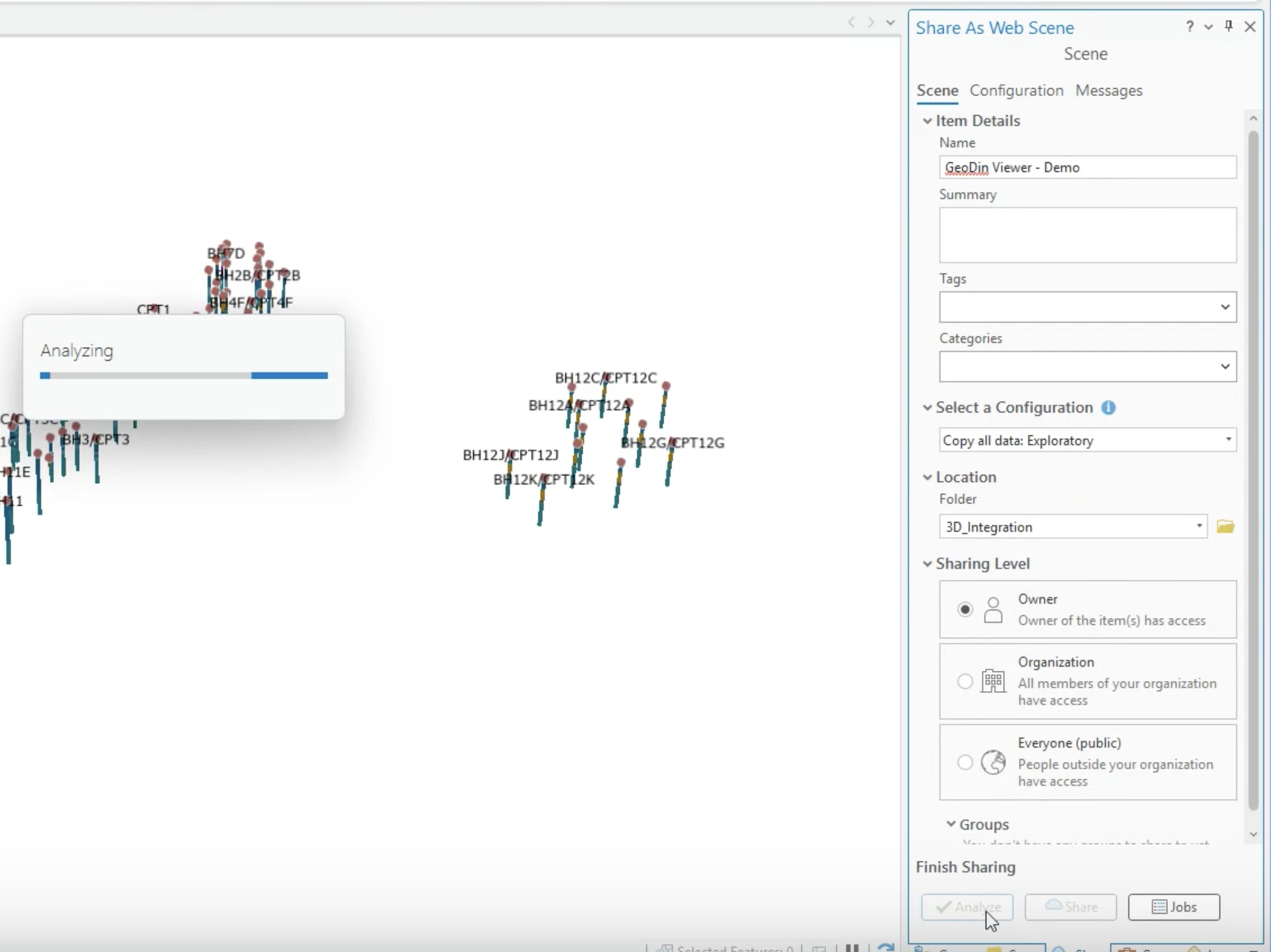

Анализ выполняется перед публикацией

• Нажмите Поделиться Чтобы опубликовать, дождитесь завершения обработки, затем откройте страницу элемента в портале и убедитесь, что все слои присутствуют.

Просмотр сцены в браузере

Главы видео: 0:00 Открытие сцены и настройка прозрачности базовой карты | 0:36 Просмотр информации о скважинах и документов | 1:08 Просмотр модели по типу грунта | 1:33 Добавление точек местоположения скважин на поверхности | 1:58 Оформление маркеров и выбор базовой карты | 3:07 Разрезание 3D-модели | 4:06 Захват и сохранение среза

Откройте опубликованный элемент с помощью Открыть в Scene Viewer.

• Смотреть сквозь землю: откройте Базовая карта и увеличьте Прозрачность поверхности чтобы подповерхностная модель была видна в контексте.

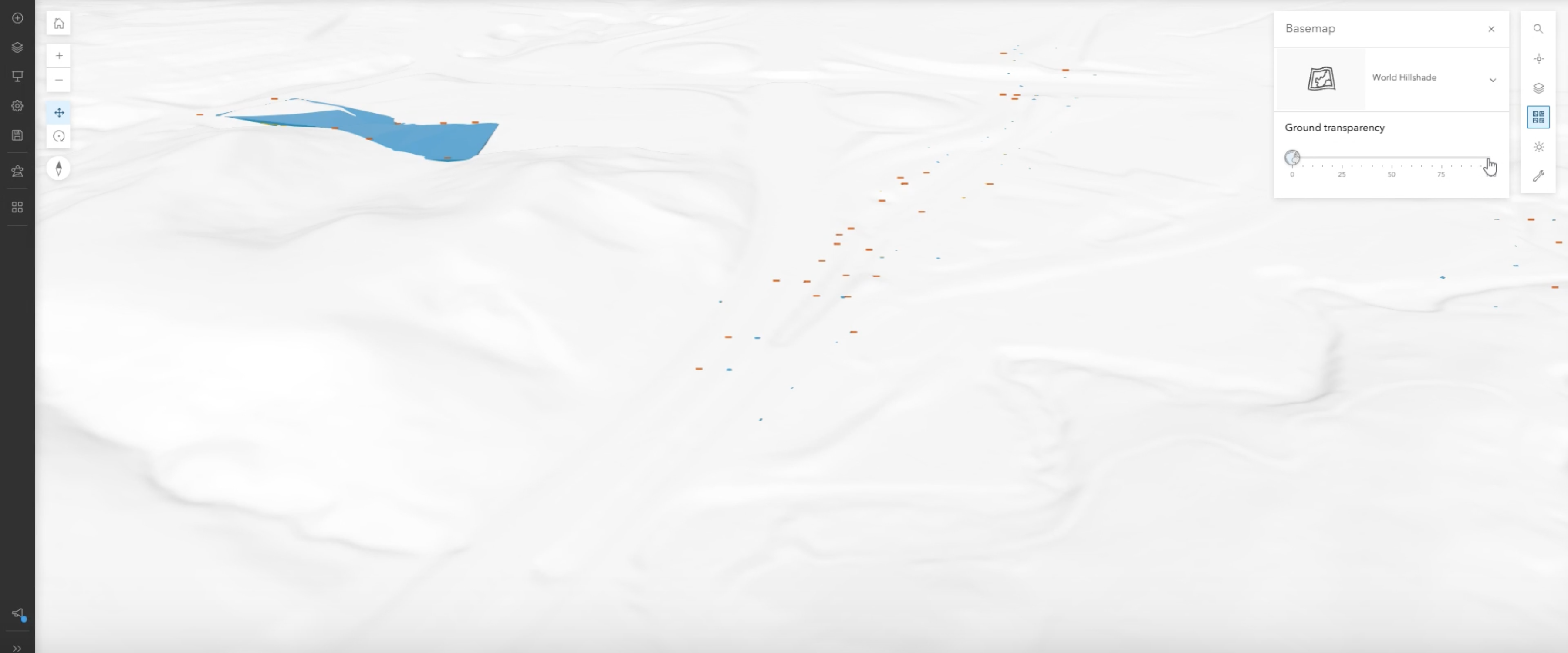

Прозрачность поверхности, показывающая модель под поверхностью

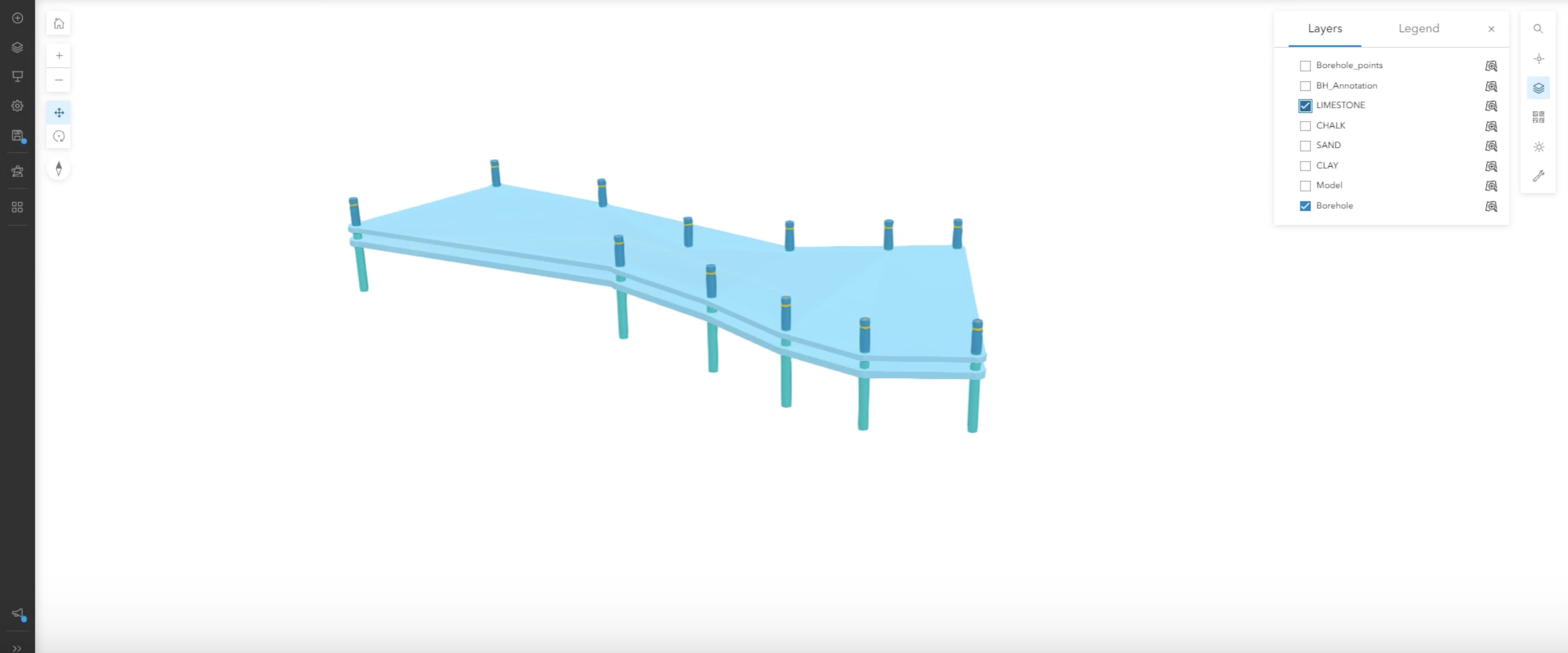

• Переключайте слои: в Слои, включайте и выключайте объемы по типам грунта (глина, песок, мел, известняк...) и скважины, чтобы сосредоточить обзор. Щелчок по аннотации документа открывает его всплывающее окно — включая прикрепленный геотехнический отчет.

Слои объемов по типам грунта со скважинами в Scene Viewer

• Оставляйте маркеры местоположения на поверхности: установите размещение по высоте для слоя точек скважин на На поверхности земли, чтобы маркеры располагались на рельефе, а не внутри модели.

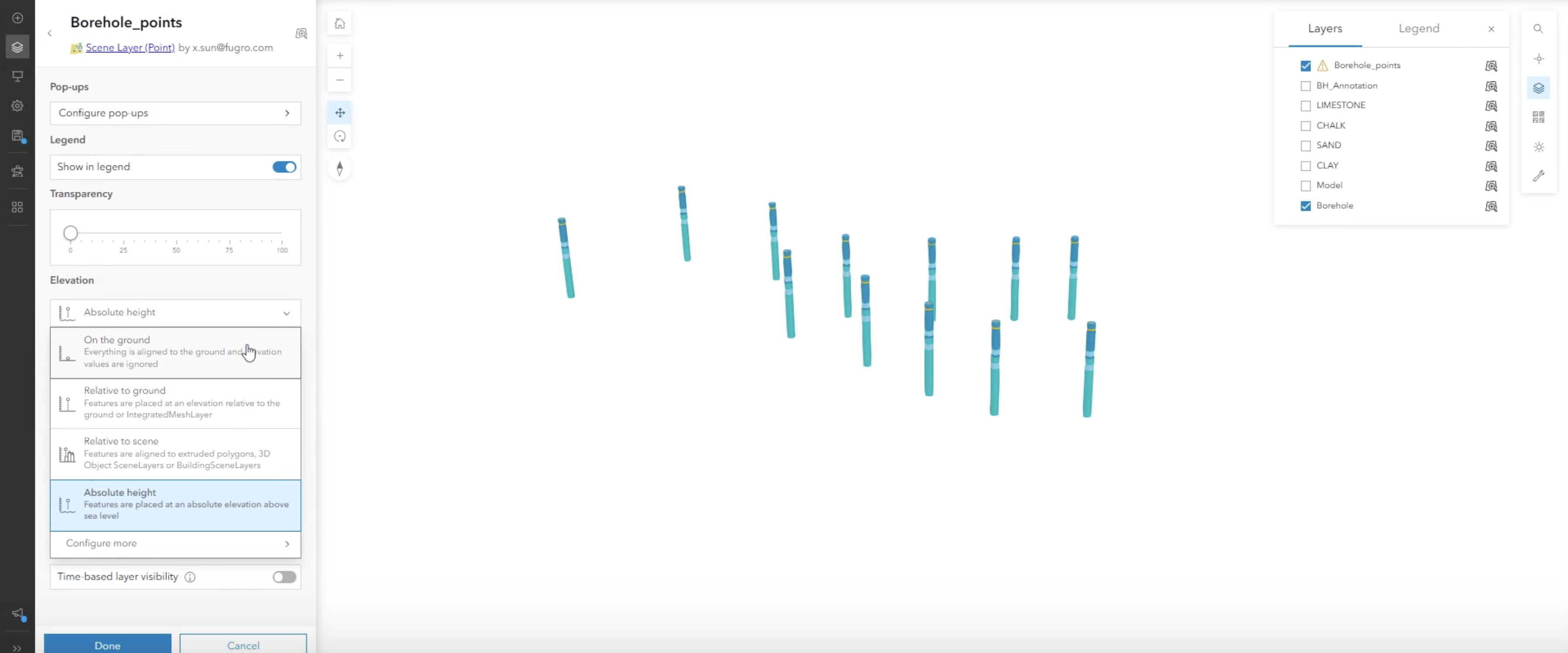

Параметры размещения по высоте для слоя точек скважин

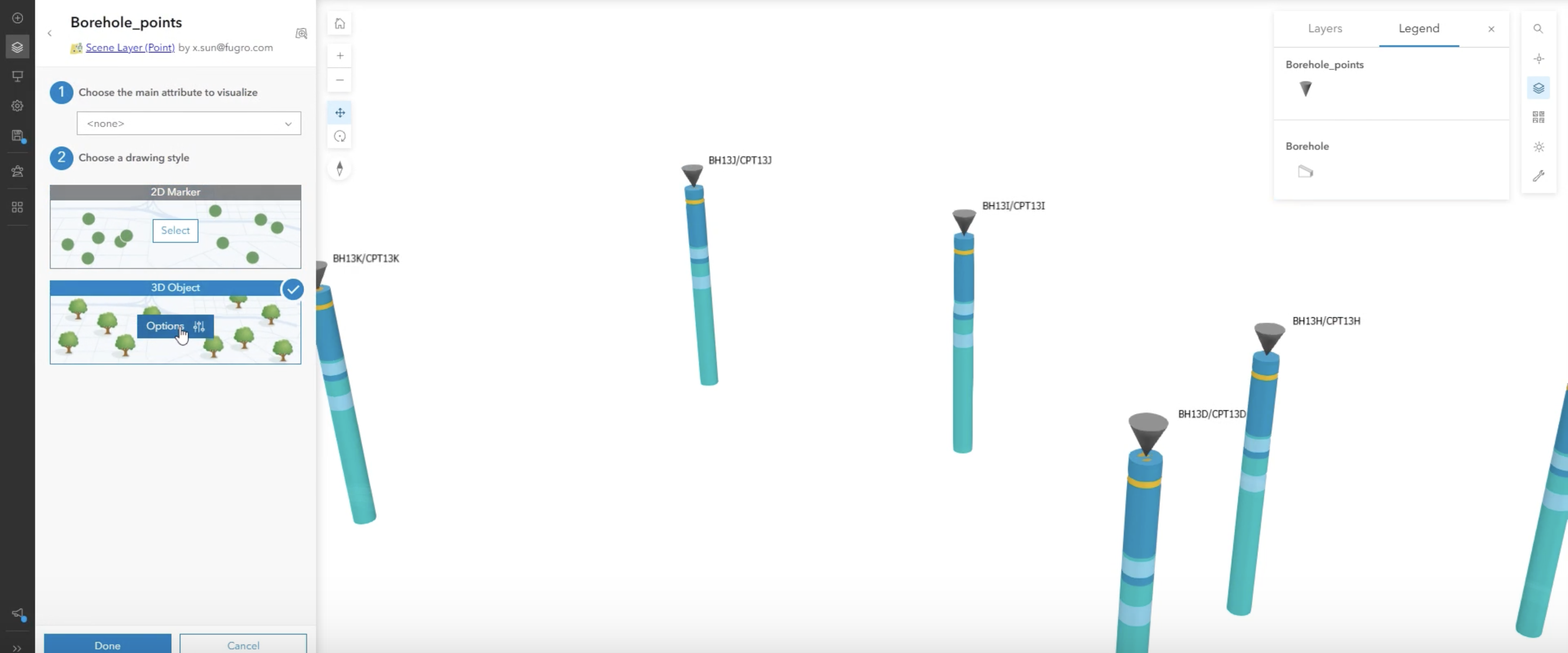

• Оформите маркеры: откройте Стиль слоя для точек скважин и используйте 3D-объект стиль рисования с отличающимся цветом и размером маркера, чтобы скважины было легко различить на любой базовой карте.

Стиль рисования 3D-объект для точек скважин

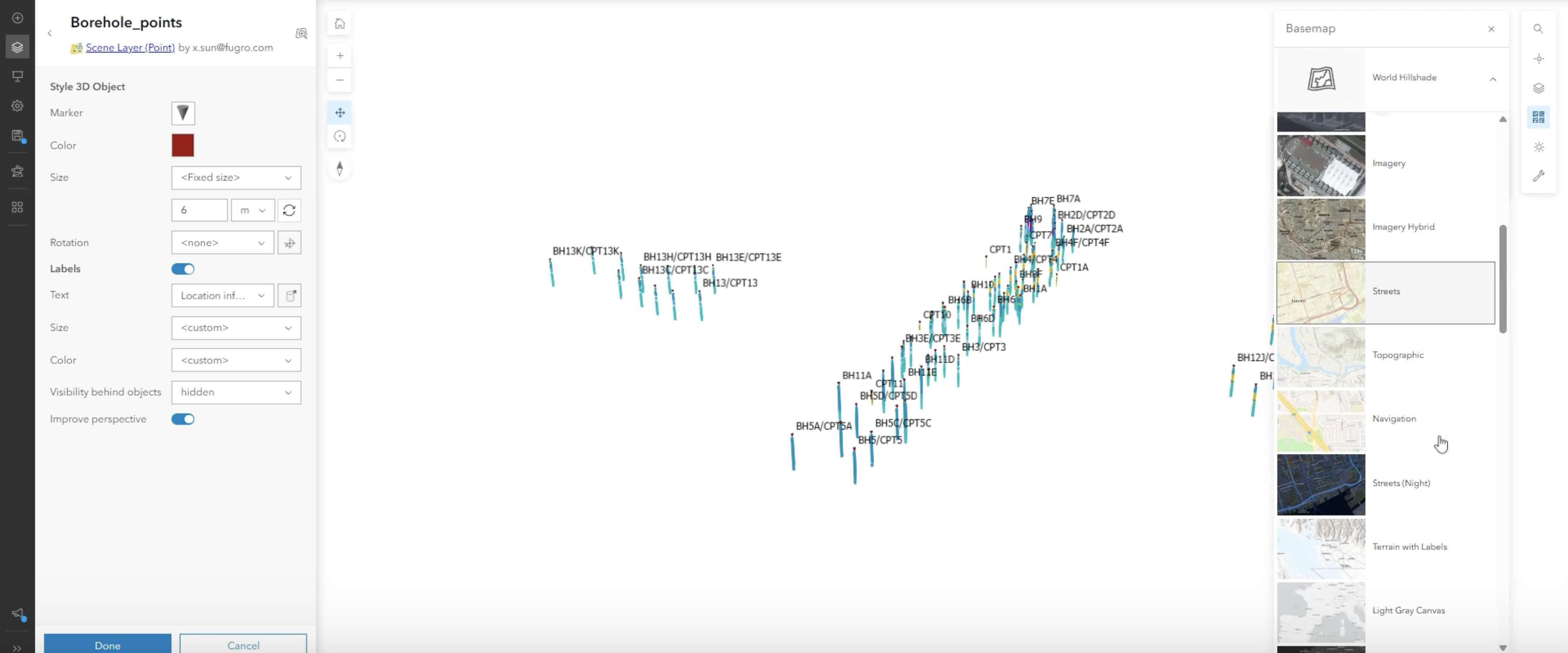

• Выберите информативную базовую карту: откройте Базовая карта и выберите карту с более выраженным географическим контекстом (снимки, улицы, топографическая...) для финального просмотра — затем снова включите модель, чтобы увидеть подповерхностный слой на фоне окружения.

Выбор базовой карты с более выраженным географическим контекстом

• Разрежьте модель: с помощью Разрез инструмента (в разделе Инструменты сцены; удерживайте Shift для вертикального разреза), чтобы выполнить разрез модели и изучить структуру подповерхностного слоя и взаимосвязи скважин. Отрегулируйте угол разреза, пока внутренние элементы не станут четко видны.
• Сохраните вид: откройте Диспетчер слайдов и используйте Создать слайд чтобы сохранить текущий вид разреза — сохраненные слайды хранятся вместе со сценой и готовы для отчетности или следующей встречи с заинтересованными сторонами.

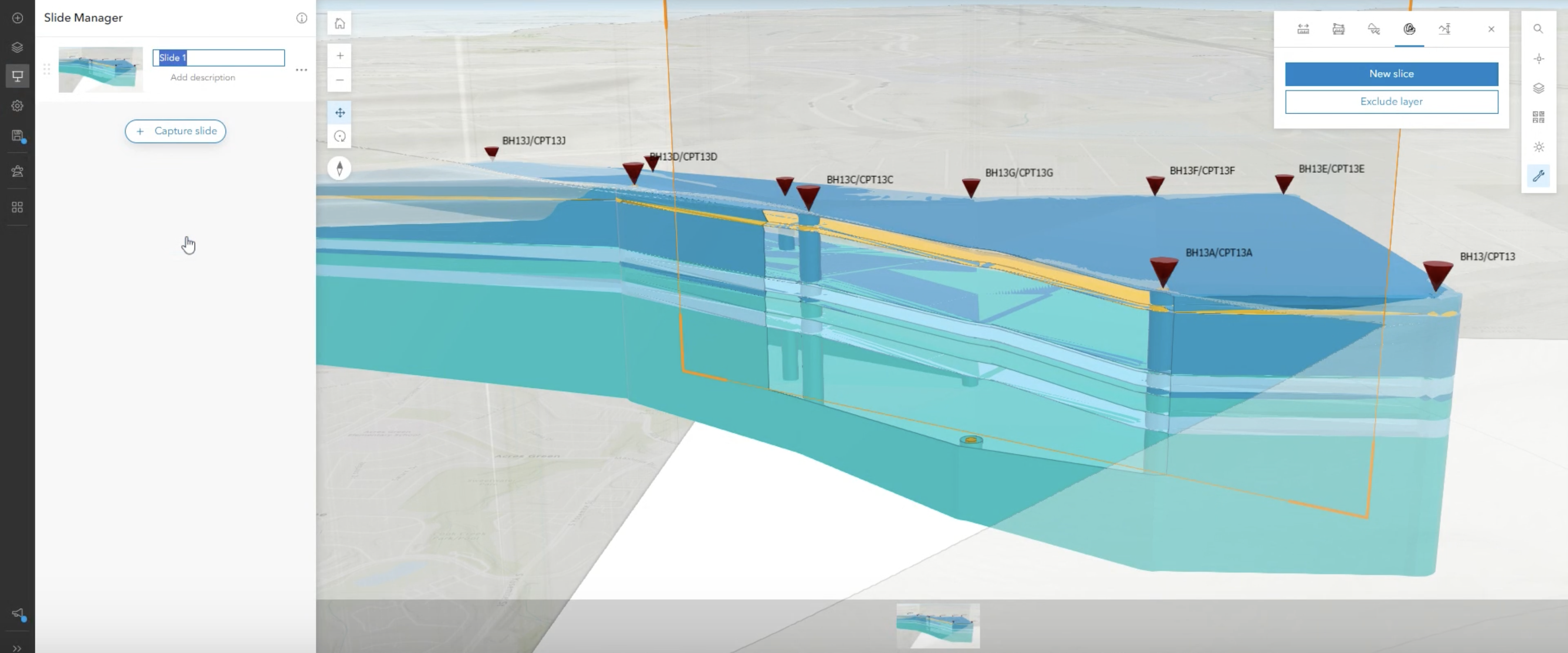

Вертикальный разрез модели, сохраненный как слайд в Диспетчере слайдов

Готовое решение. Все в этом разделе — стандартные возможности Esri Scene Viewer функциональность — после публикации сцены не требуется никакой настройки или надстройки, специфичной для GeoDin®. Документация Esri по Scene Viewer подробно описывает каждый элемент управления здесь.

---

🌐 Попробуйте вживую: общедоступная демонстрационная сцена, созданная по этому рабочему процессу, доступна по адресу arcg.is/0rD1OL3 — откройте ее в Scene Viewer и изучите объемы, аннотации и инструмент Slice без какой-либо настройки.
