Извлечение скважин, модели и типов грунта

Главы видео: 0:00 Понимание MultiPatch (слои LOC и VOL) | 0:42 Извлечение скважин с помощью запроса определения | 1:26 Экспорт скважин как класса объектов | 1:52 Извлечение 3D-модели (слои VOL) | 2:29 Извлечение отдельных типов грунта | 3:02 Построение всех слоёв грунта (известняк, мел, песок, глина)

MultiPatch, импортированный из чертежа Civil 3D (предыдущего урока) хранит всё в одном классе объектов: скважины, полную 3D-модель и каждый слой грунта. В этом уроке он разделяется на чистые, отдельные классы объектов — один для скважин, один для модели, по одному для каждого типа грунта — чтобы каждый можно было просматривать, стилизовать, предоставлять и анализировать независимо. Последующие уроки строятся на основе этих результатов: Скважина точечный класс становится маркерами местоположения в веб-сцене.

Шаг 1: Ознакомьтесь с соглашением об именовании слоёв

• Откройте таблицу атрибутов MultiPatch и найдите Слой поле.
• Имена соответствуют соглашению GeoDin® Ground (см. Именование слоев в чертеже):

  • LOC префикс = скважины
  • VOL префикс = объёмы модели (тип грунта в скобках)
• Эти префиксы определяют все последующие извлечения.

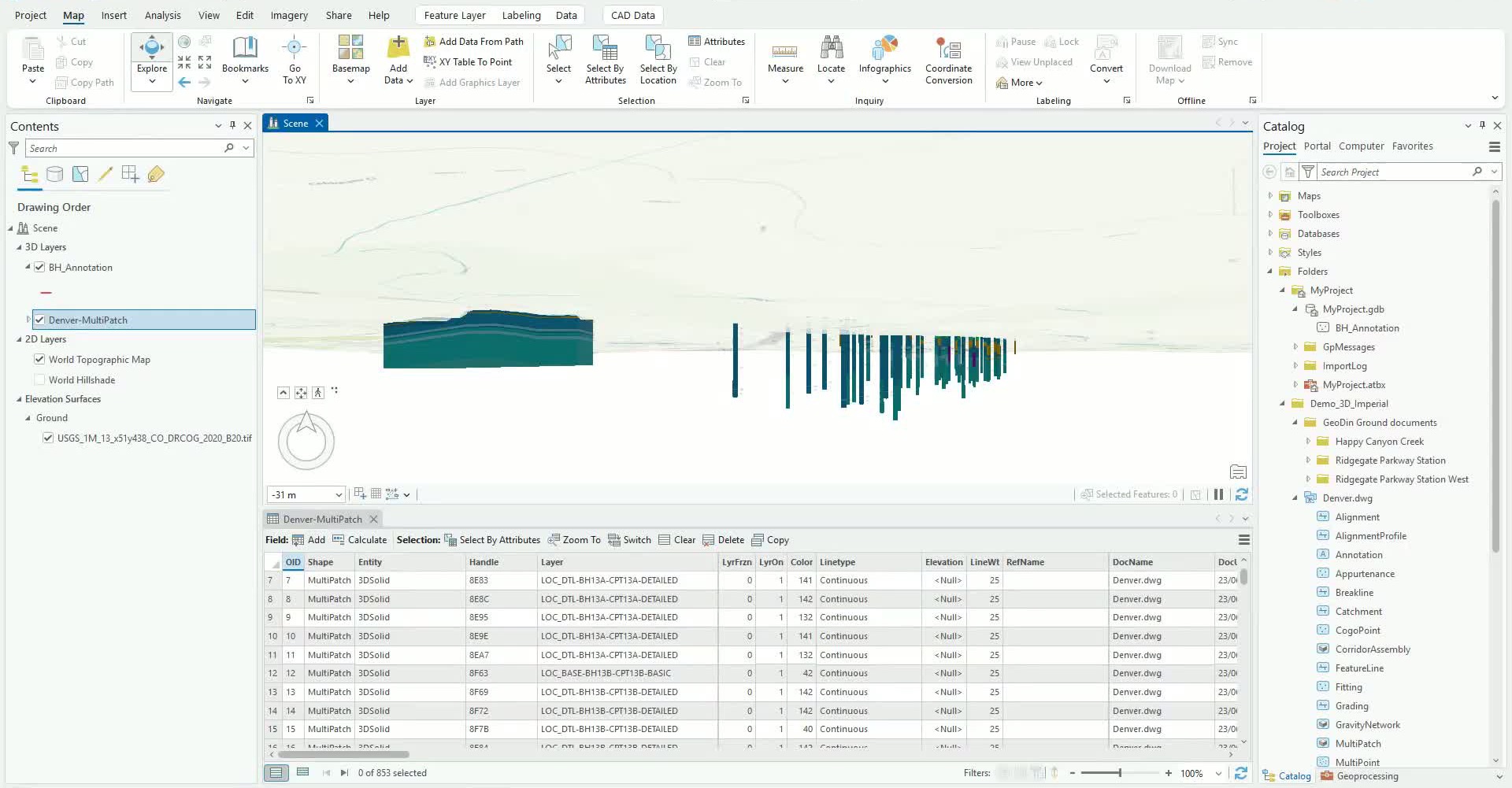

Поле Layer с записями скважин, начинающимися с LOC_

Шаг 2: Изолируйте скважины с помощью запроса определения

• Щёлкните правой кнопкой мыши слой MultiPatch > Свойства > Запрос определения.
• Добавьте запрос: Слой начинается с LOC_.
• Примените его и убедитесь, что видимыми остались только объекты скважин.

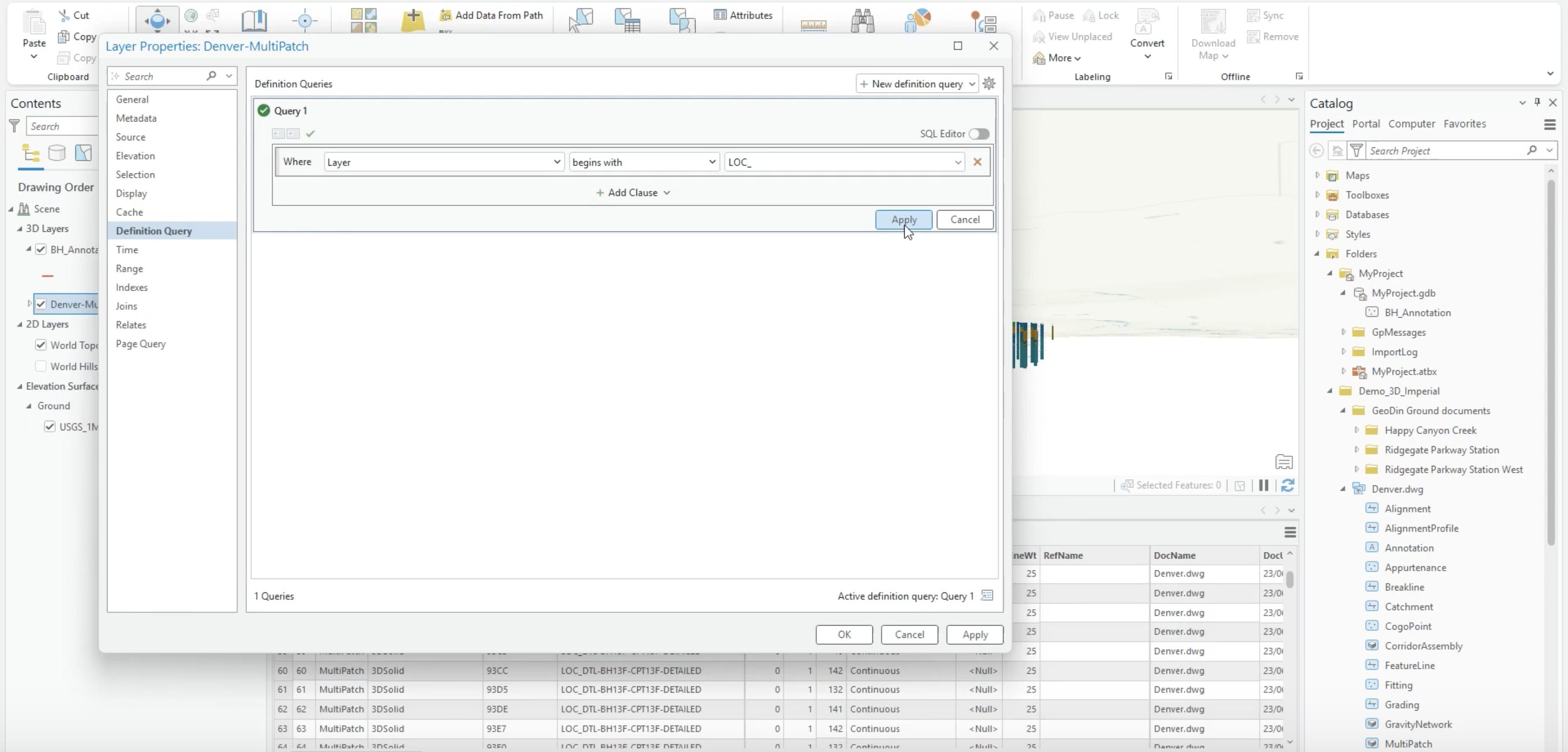

Запрос определения, отфильтровывающий записи LOC_

Шаг 3: Экспортируйте скважины

• При активном запросе выполните Экспорт объектов с Использовать отфильтрованные записи включено.
• Сохраните результат в геобазу проекта (например, как Скважина).
• Отключите исходный слой MultiPatch и убедитесь, что скважины теперь существуют как отдельный класс объектов.

Экспорт объектов с использованием отфильтрованных записей

Шаг 4: Повторите для 3D-модели

• Измените запрос определения на Слой начинается с VOL.
• Убедитесь, что отображаются только объёмы модели, затем Экспорт объектов снова (например, как Модель).

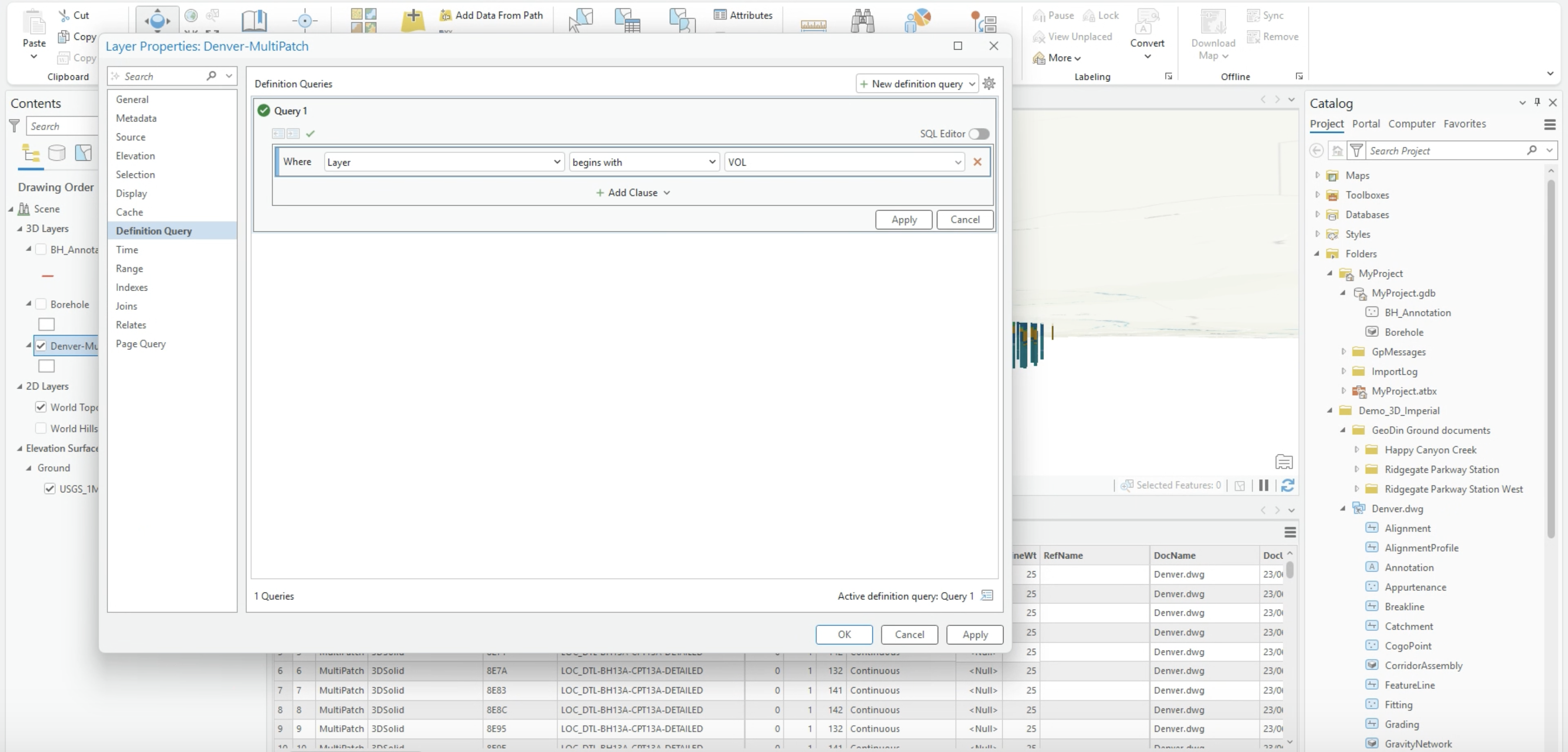

Запрос определения переключён на записи VOL

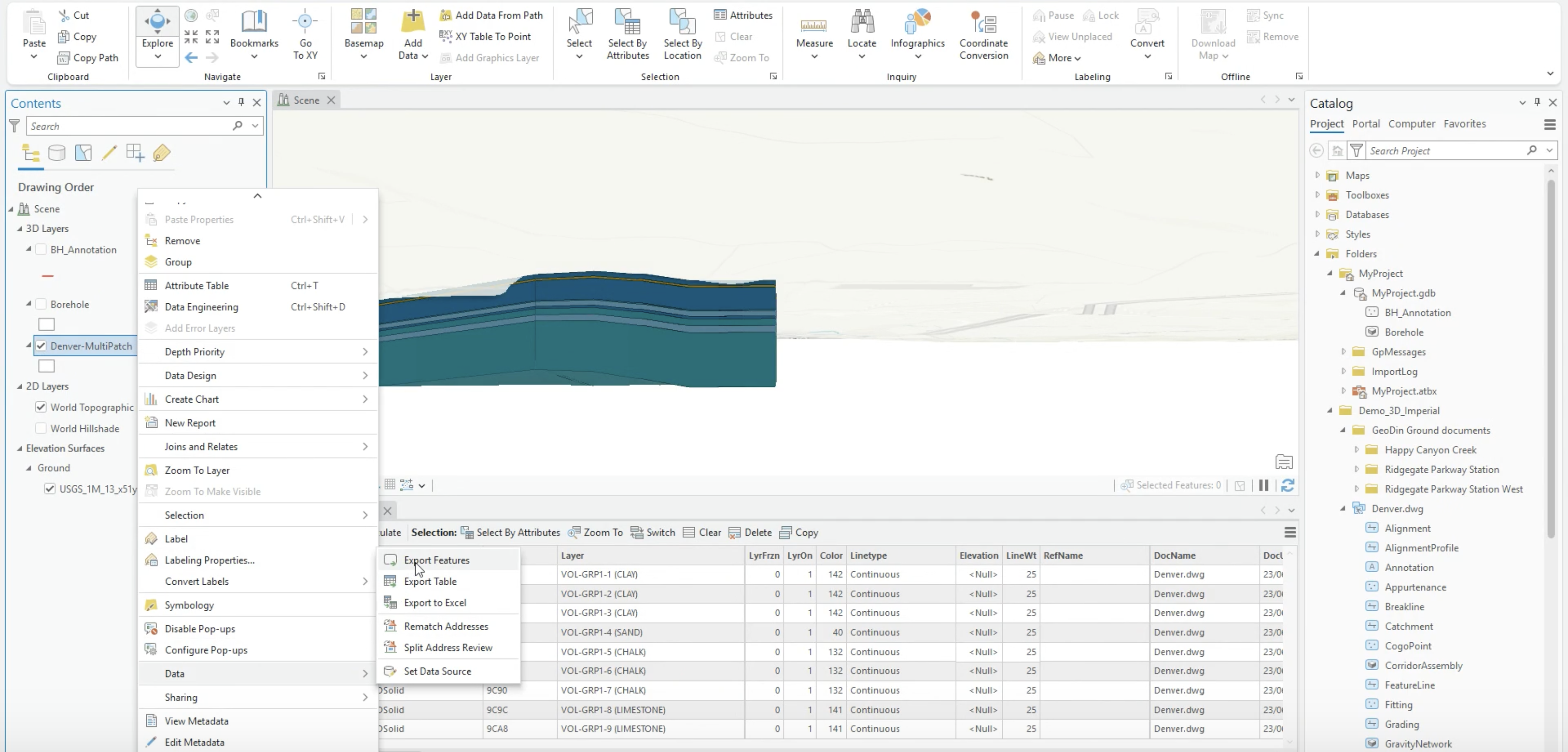

Экспорт отфильтрованной модели через Данные > Экспорт объектов

Шаг 5: Извлеките каждый тип грунта

• Используйте тот же шаблон запроса и экспорта для каждого типа грунта — например Слой содержит текст ГЛИНА - и экспортируйте каждый как отдельный класс объектов.
• Повторите для каждого интересующего типа грунта (известняк, мел, песок, глина...), каждый раз подтверждая ожидаемое количество слоёв.

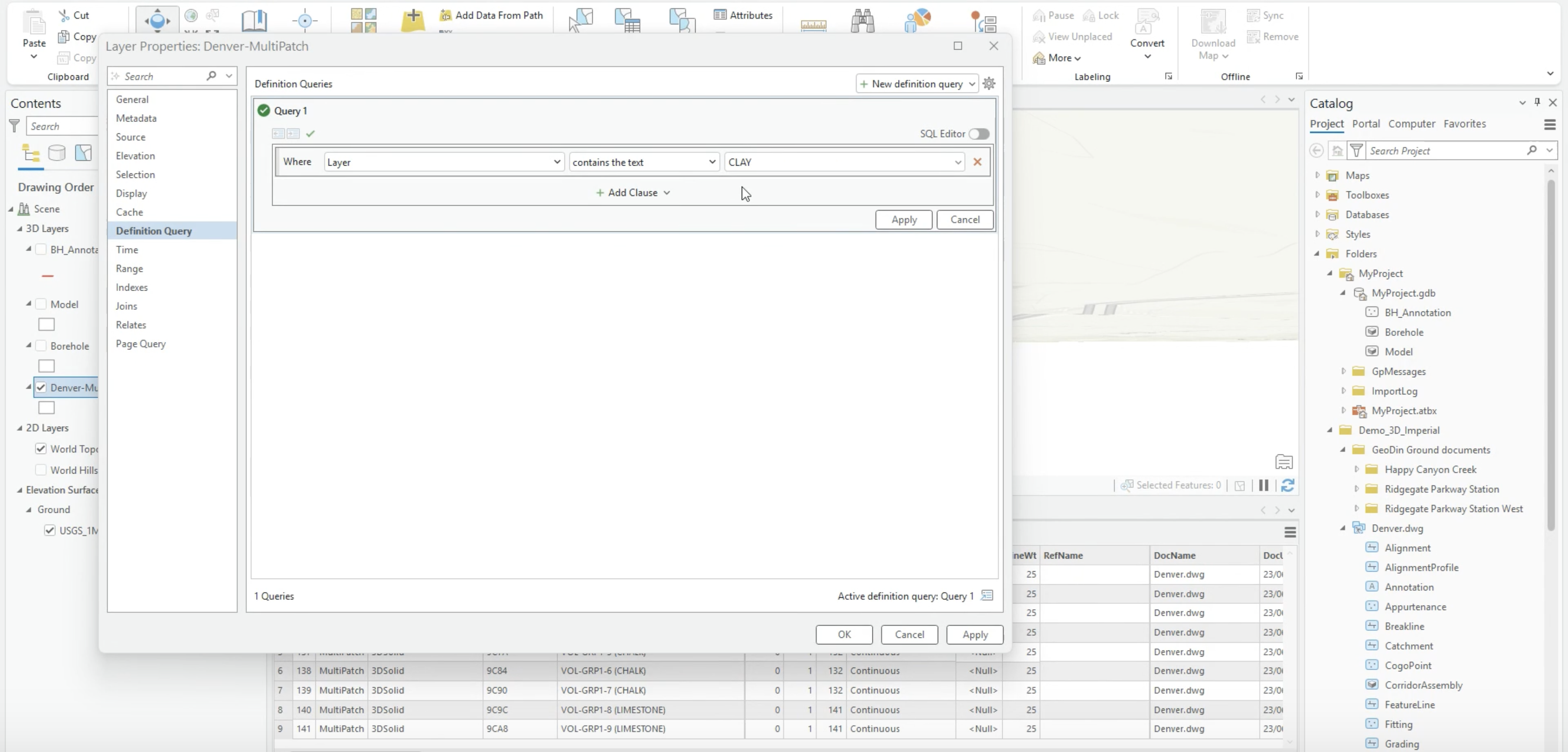

Фильтрация одного типа грунта (ГЛИНА)

• Итог: по одному чётко названному классу объектов для каждого набора данных, все в геобазе проекта.

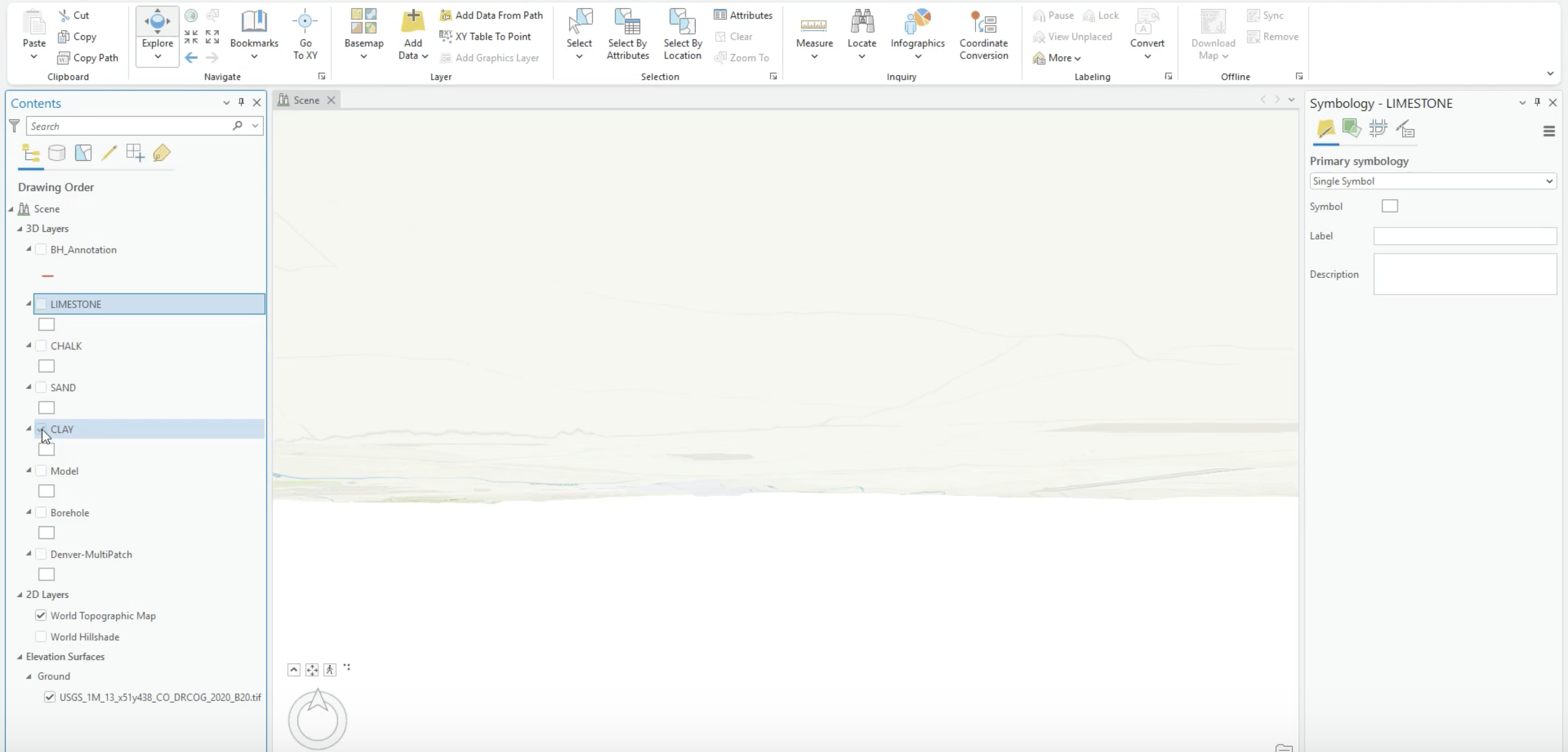

Все извлечённые классы объектов — типы грунта, Модель и Скважина

Дополнительные настройки

• Область запроса - проверьте Слой значения перед применением запроса и проверяйте активный запрос перед каждым экспортом; фильтр с ошибкой на единицу экспортирует не те объекты.
• Именование выходных данных - стандартизируйте имена по префиксу слоя или типу материала и не перезаписывайте ранее экспортированные классы объектов при сохранении нескольких выходных данных.

---

Работа с извлечёнными классами объектов

Используйте тот же шаблон запроса и экспорта для каждого набора данных, чтобы сохранить единообразие процесса, и экспортируйте только те типы грунта, которые нужны для анализа. После извлечения отключите исходный MultiPatch — извлечённые классы заменяют его для стилизации, совместного использования и последующих уроков.

---

Следующий шаг: Прикрепите геотехнические отчёты к аннотациям скважин, или перейдите сразу к публикации модели как веб-сцены.
