# Прикрепление отчетов к аннотациям скважин

{% embed url="<https://www.youtube.com/watch?v=34Gydh4vkws>" %}

> **Главы видео:** 0:00 Как GeoDin организует папки отчетов по скважинам | 0:37 Поиск аннотаций документов | 1:14 Подготовка поля AttachKey | 1:53 Выбор скважин со связанными документами | 2:25 Вычисление значений AttachKey | 3:33 Включение и создание соответствий вложений | 4:35 Добавление вложений | 5:34 Проверка прикрепленных отчетов

Когда чертеж Civil 3D со скважинами GeoDin® Ground импортируется в ArcGIS Pro ([предыдущий урок](/geodin-ground/ru/rabochie-processy-i-integracii/arcgis-integration/arcgis-pro-ground-model.md)), экспортированные PDF-отчеты можно прикрепить к аннотации документа каждой скважины — чтобы нужный геотехнический отчет открывался для нужного объекта. В этом уроке создается ключ соответствия и запускаются два инструмента геообработки, которые привязывают PDF к аннотациям.

{% hint style="info" %}
Для того же рабочего процесса, начинающегося с экспортированных из GeoDin® точечных слоев (одна запись на скважину), см. [Прикрепление отчетов](https://docs.geodin.com/integrations-and-plug-ins/overview/attach-reports) в документации GeoDin®. Версия ниже работает с слоем аннотаций Civil 3D, где у каждой скважины **несколько** записей аннотаций.
{% endhint %}

## Шаг 1: Найдите отчеты и подтвердите аннотации

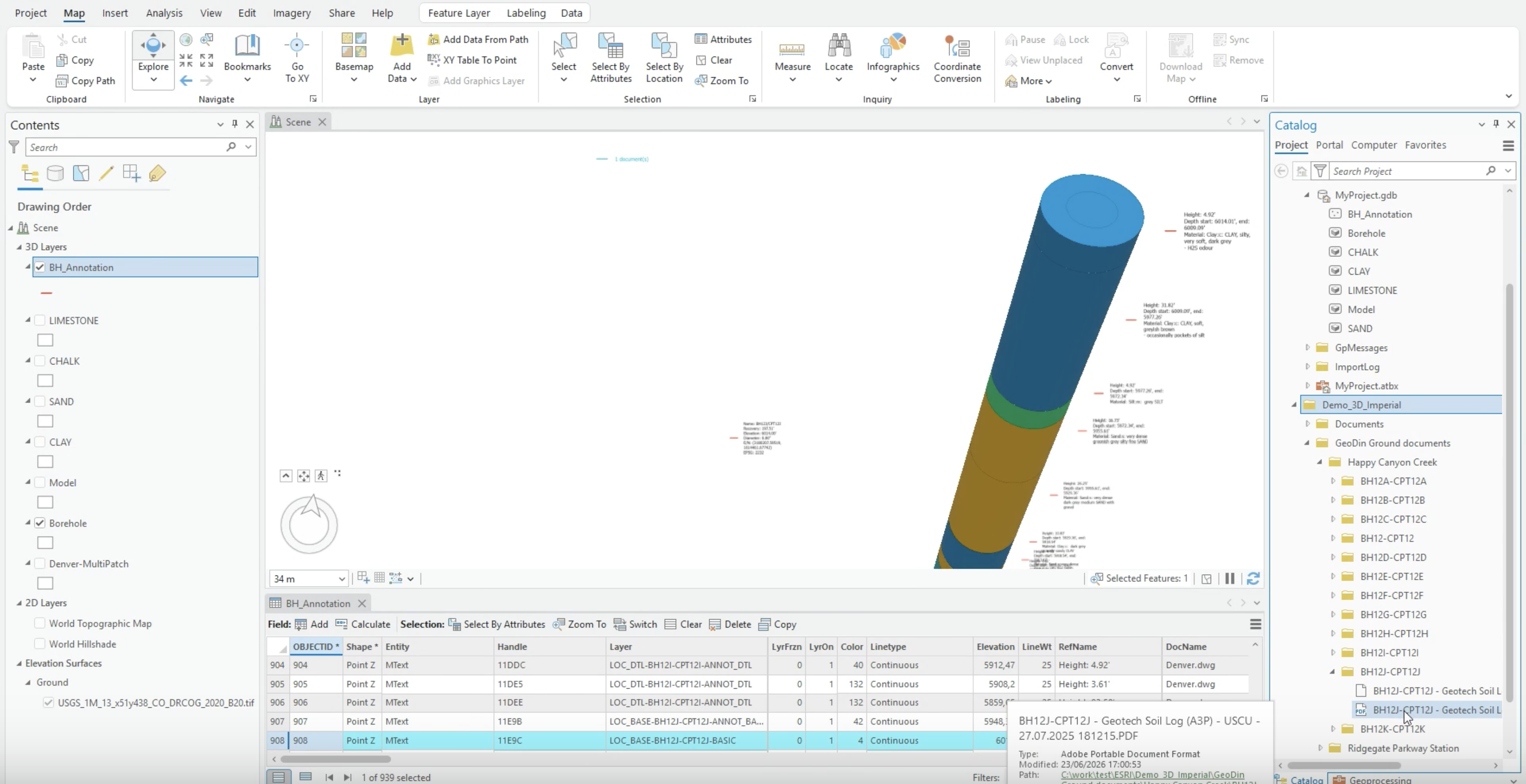

* При импорте GeoDin® Ground создает рядом с чертежом папку документов, структурированную по проекту, с одной подпапкой на каждую скважину, где хранится геотехнический отчет этой скважины.
* Скопируйте PDF-отчеты в одну рабочую папку, чтобы упростить сопоставление.

<figure><img src="https://864559467-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-f97670b6dc77ca6f955145752b90e9197b870c91%2FAGP_Attach_01_Documents_Folder.png?alt=media" alt=""><figcaption><p>Экспортированная папка документов и PDF-файл Geotech Soil Log одной скважины</p></figcaption></figure>

* В таблице атрибутов слоя аннотаций подтвердите запись документа для скважины: ее **RefName** содержит «1 document(s)».

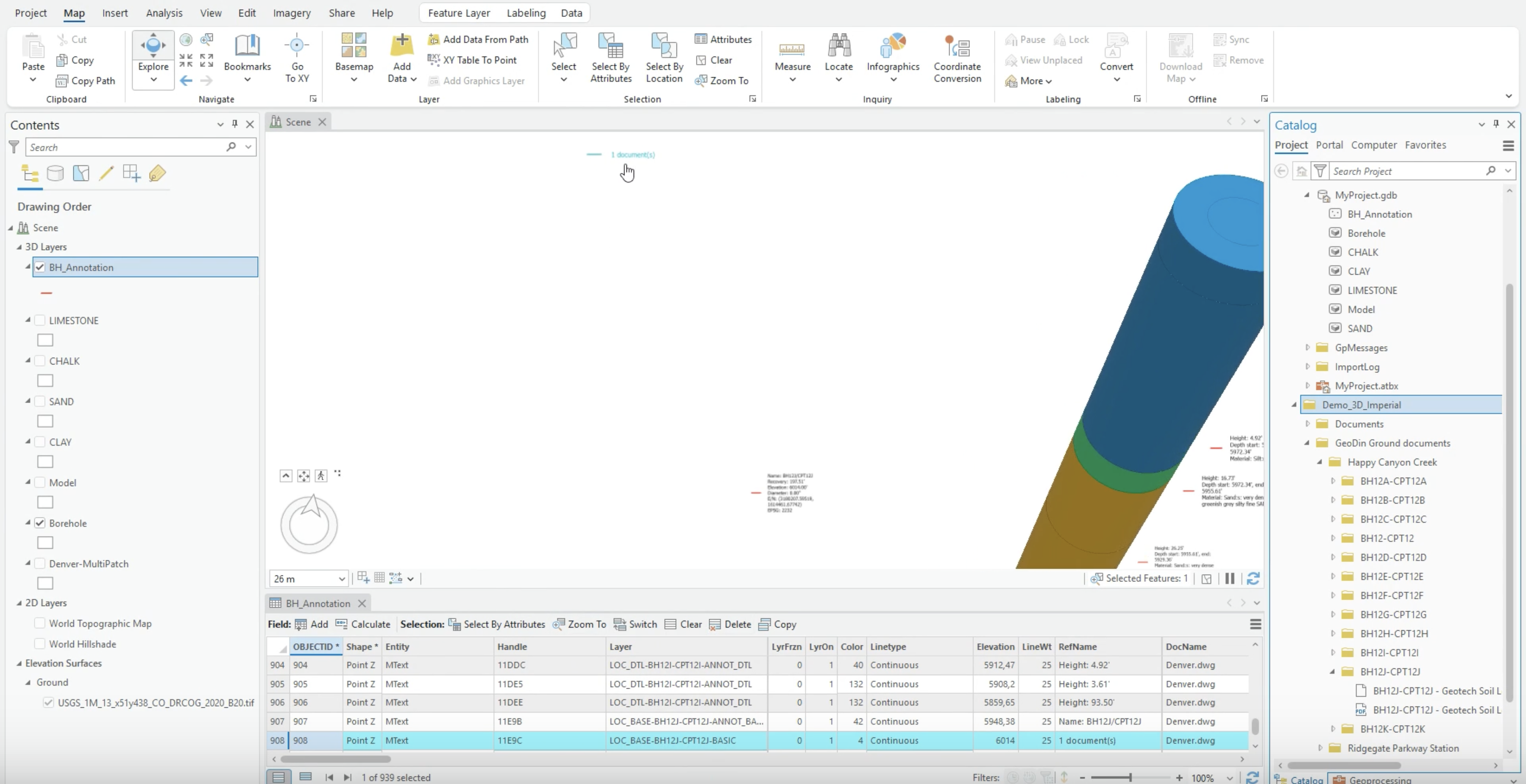

<figure><img src="https://864559467-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-ad9f9aa5bfece6e01f0a151f1ecef21d604828f6%2FAGP_Attach_02_Attribute_Table.png?alt=media" alt=""><figcaption><p>Запись аннотации документа в таблице атрибутов</p></figcaption></figure>

## Шаг 2: Добавьте поле ключа

* Откройте представление полей класса объектов и добавьте новое поле с именем **AttachKey** с **Тип данных = Текст**. Сохраните изменения.

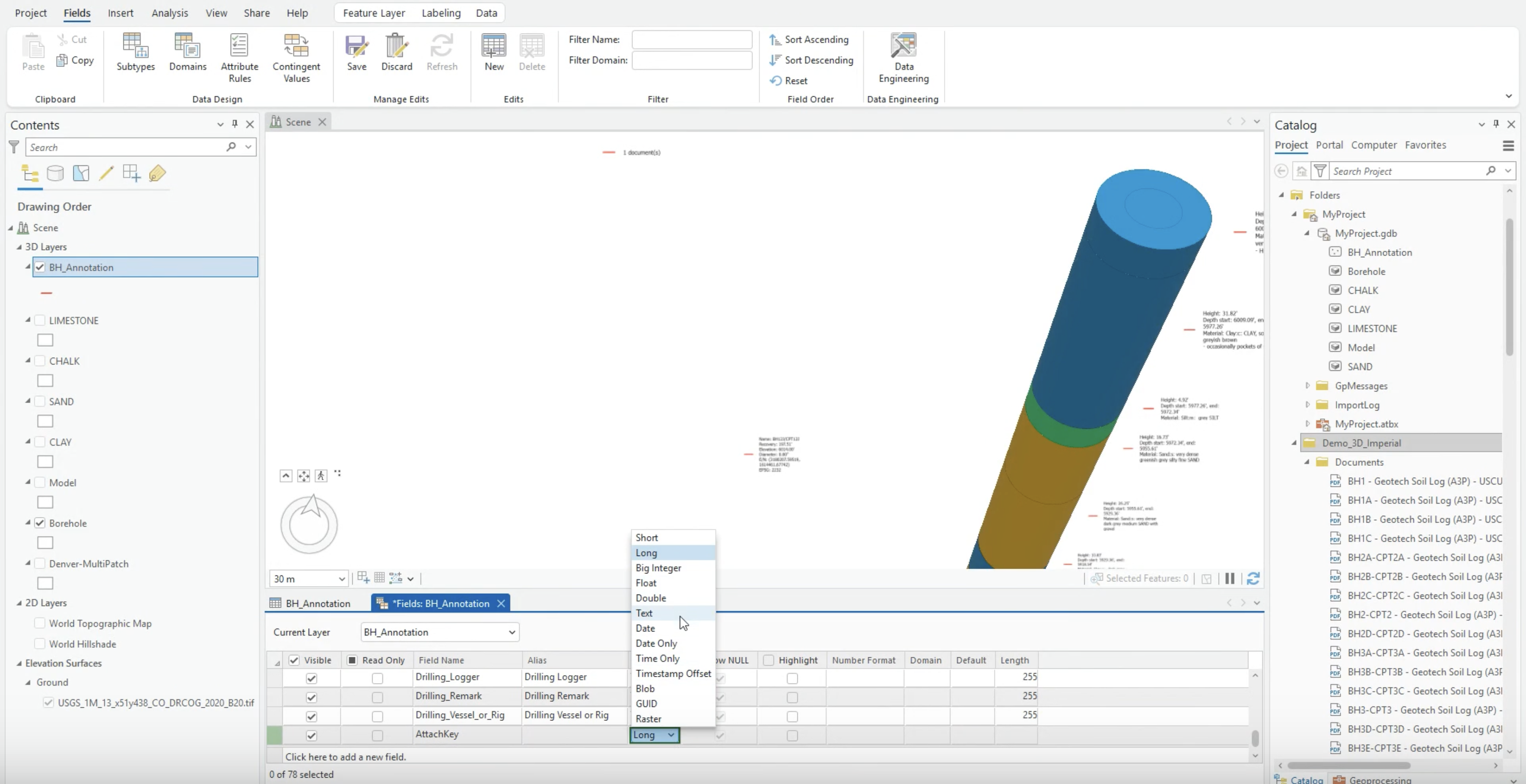

<figure><img src="https://864559467-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-95c0981b3c737102f7b464f8130333a79ae14316%2FAGP_Attach_03_AttachKey_Field.png?alt=media" alt=""><figcaption><p>Поле AttachKey, добавленное как Text</p></figcaption></figure>

## Шаг 3: Выберите только аннотации документов

* Используйте **Выбор по атрибутам** с условием: **RefName содержит текст** `document`.
* Примените и проверьте количество выбранных объектов, прежде чем продолжить — ключ должен вычисляться только для этих записей.

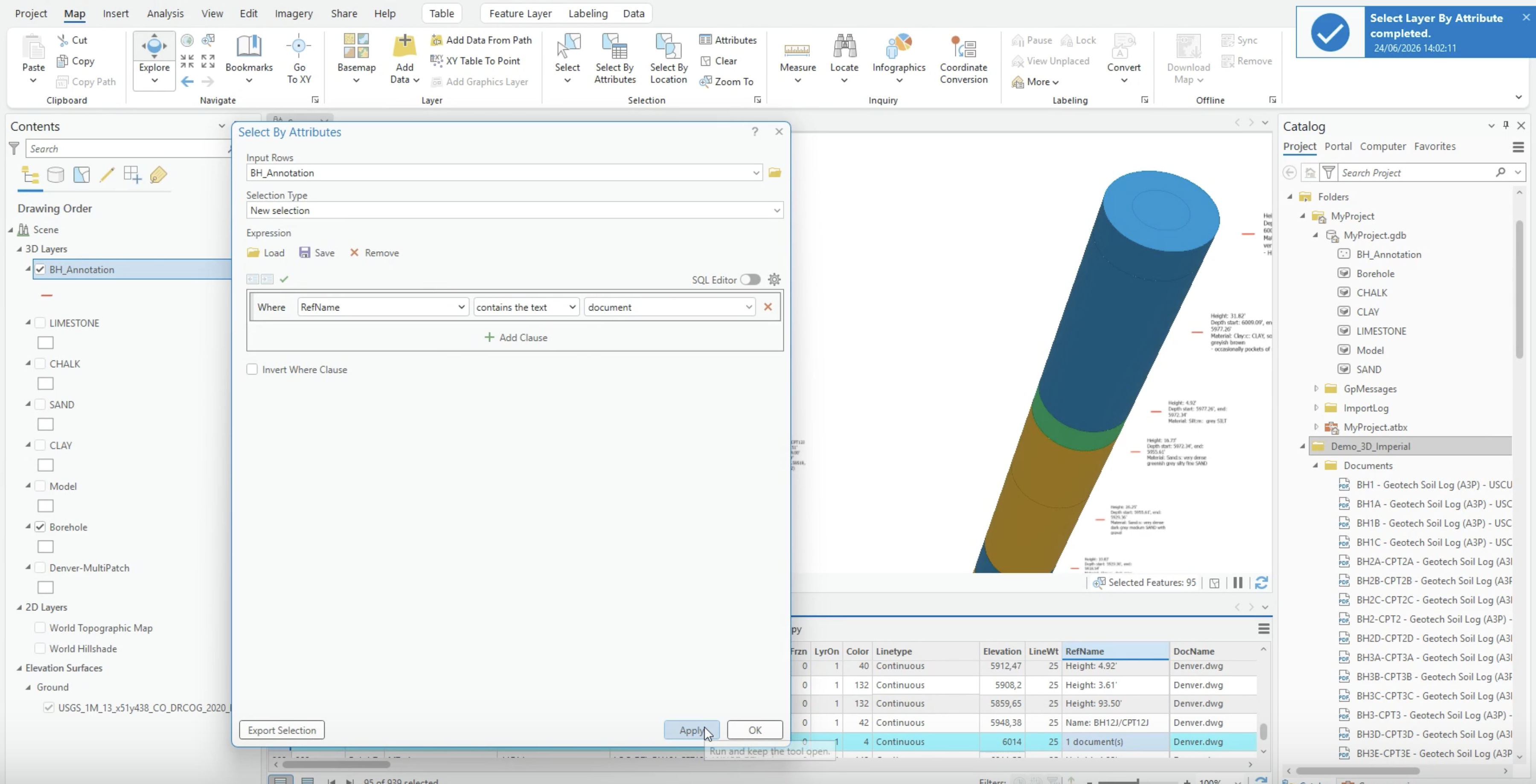

<figure><img src="https://864559467-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-e4a1416ea93fa76b16e16629b52c1159a4cb0dc2%2FAGP_Attach_04_Select_By_Attributes.png?alt=media" alt=""><figcaption><p>Выбор записей аннотации документа</p></figcaption></figure>

## Шаг 4: Вычислите ключ

* При активном выборе щелкните правой кнопкой мыши **AttachKey > Вычислить поле**, задайте **Тип выражения = Python**, выражение `extract_bh(!Layer!)`, и этот блок кода:

```python
def extract_bh(layer):
    layer = layer.upper()

    # Определите известные префикс и суффикс
    prefix = "LOC_BASE-"
    suffix = "-BASIC"

    if layer.startswith(prefix) and layer.endswith(suffix):
        return layer[len(prefix):-len(suffix)] + " -"

    return None
```

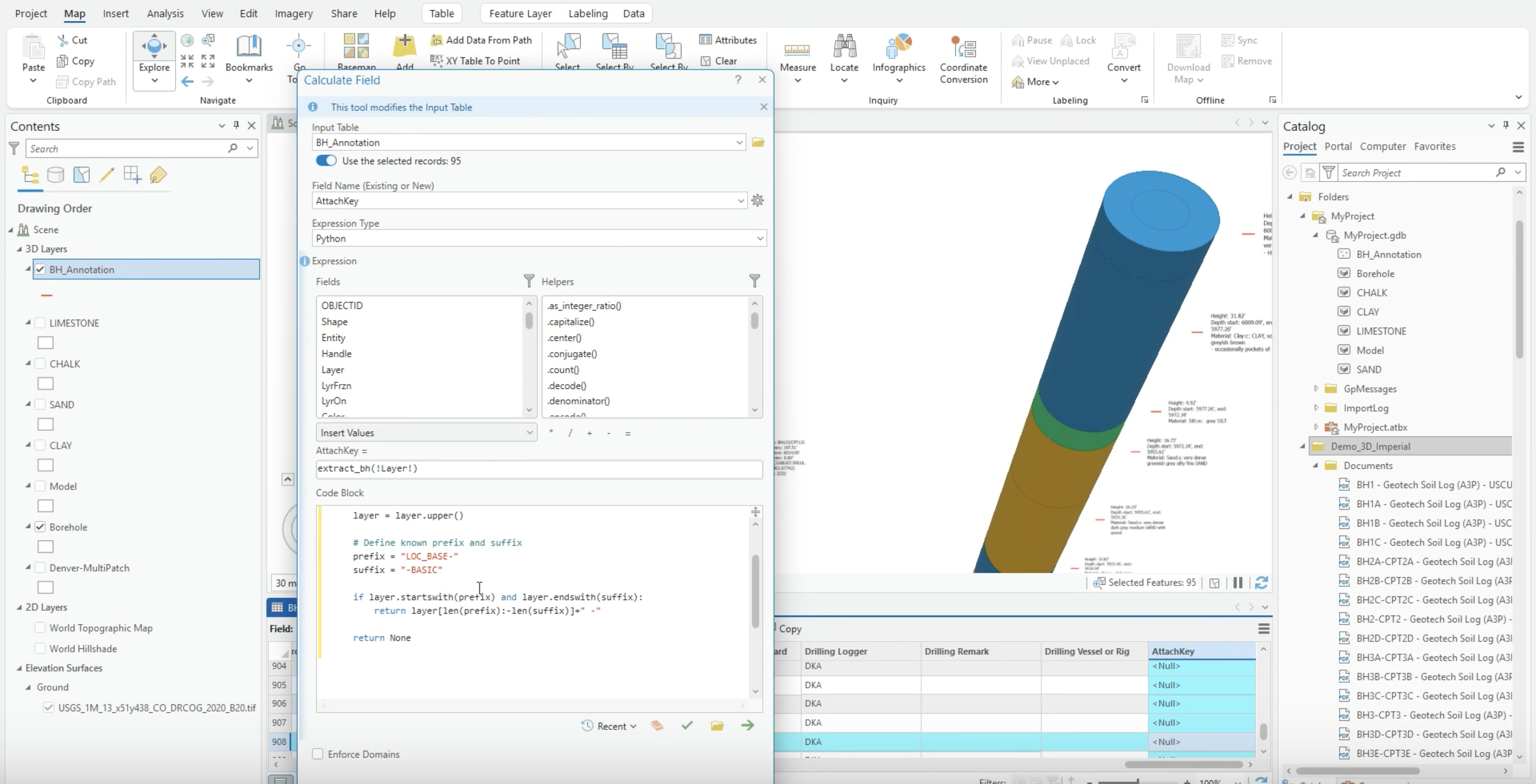

<figure><img src="https://864559467-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-a58a2272e6e779184e61047469320cae1cea6440%2FArcGIS_Pro_Calculate_AttachKey.png?alt=media" alt=""><figcaption><p>Вычисление поля применено только к выбранным записям</p></figcaption></figure>

* Окончательный `" -"` знак сделан намеренно: он делает ключ достаточно специфичным, чтобы точно совпасть только с одним именем файла отчета по префиксу, поэтому скважины с похожими именами (BH1 и BH1A) не могут быть сопоставлены ошибочно.

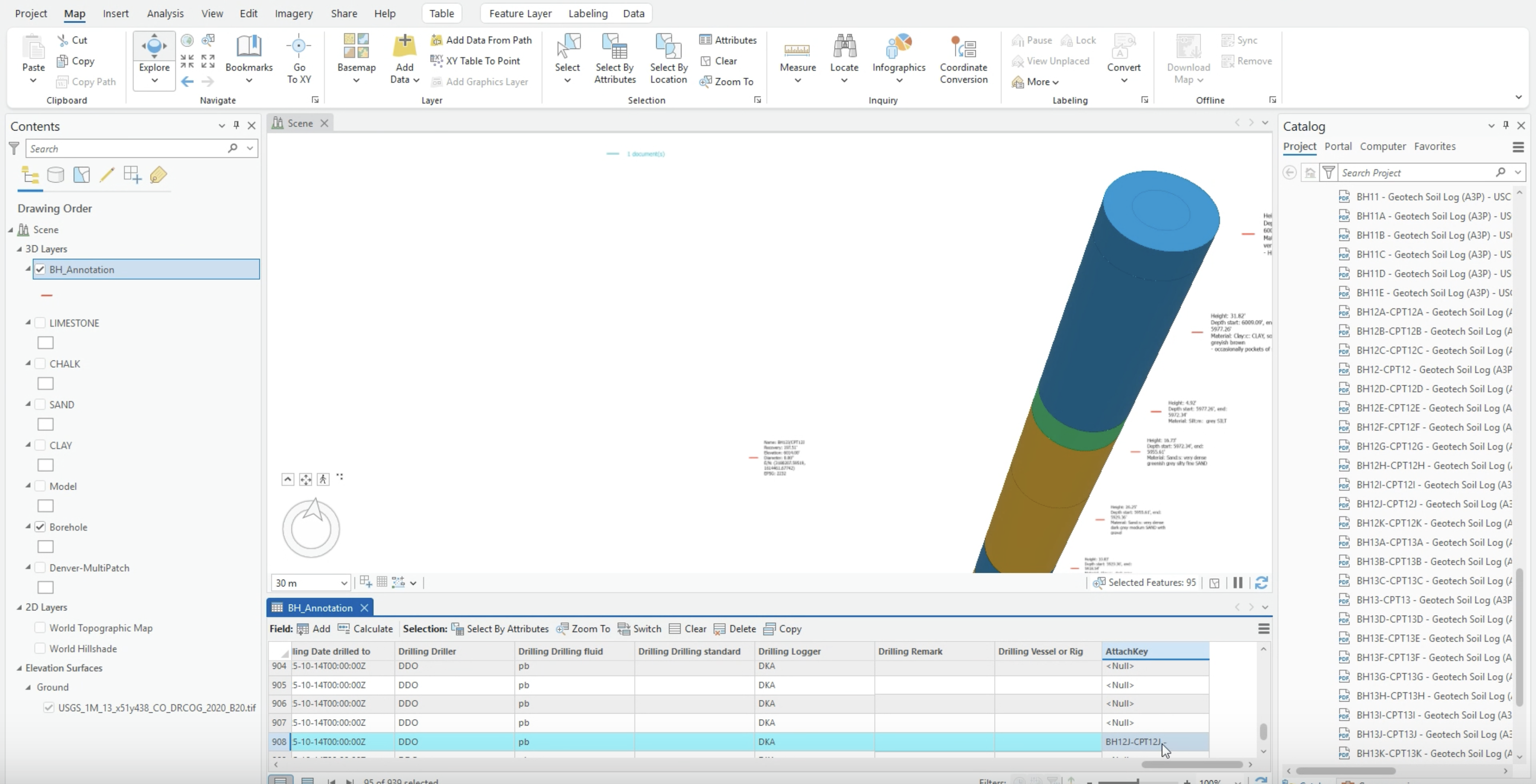

<figure><img src="https://864559467-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-b9285f876960edd93f67f31a5861ae7998991862%2FAGP_Attach_06_Key_Populated.png?alt=media" alt=""><figcaption><p>Заполненный ключ — имя скважины с конечным дефисом</p></figcaption></figure>

## Шаг 5: Включите вложения

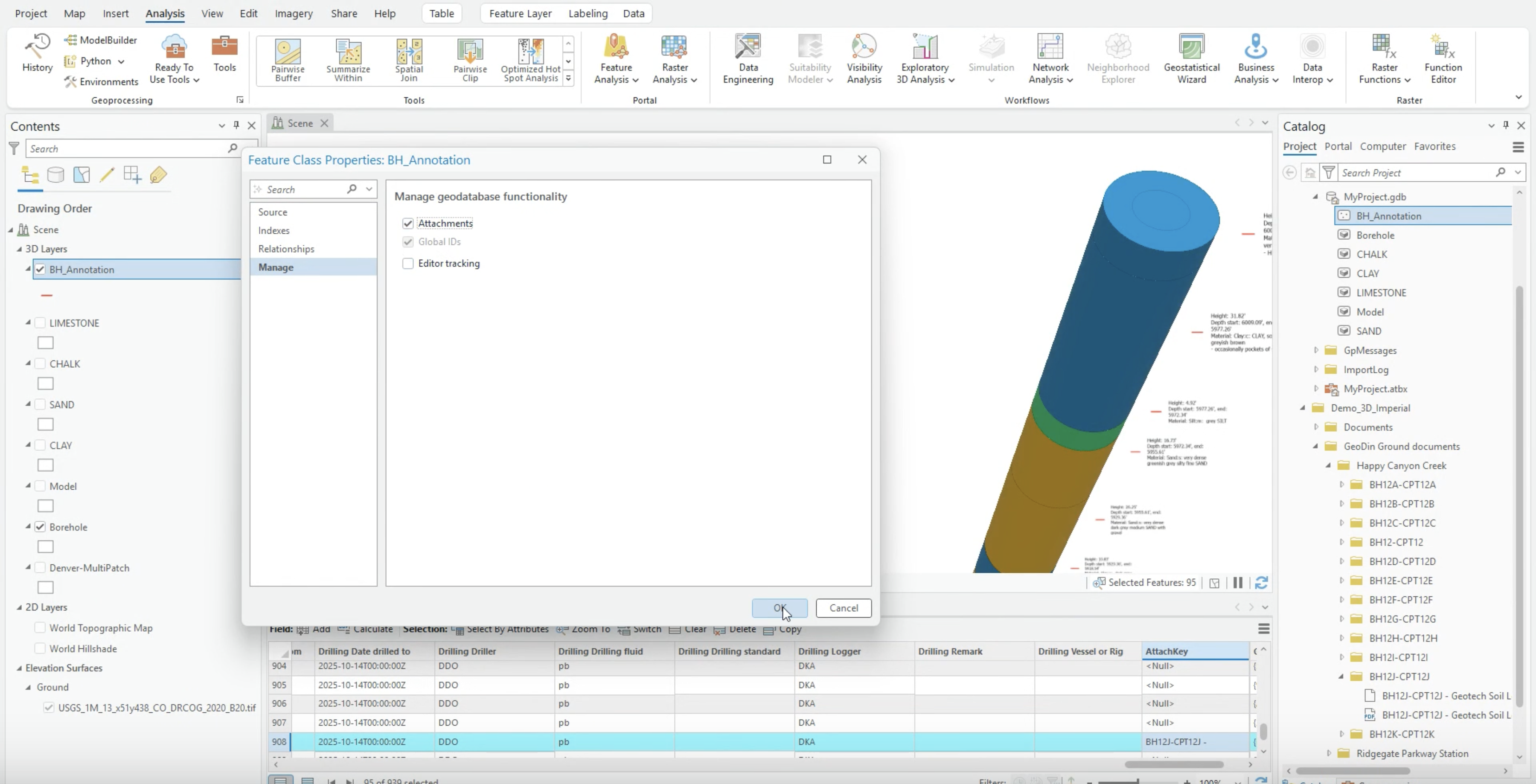

* Откройте свойства **Свойства > Управление** и включите **Вложения** (вложения — это объект геобазы; слой аннотаций должен быть классом объектов геобазы, а не shapefile). Сохраните.

<figure><img src="https://864559467-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-3b70fbcfa08089a8024a389d184172b77291638b%2FAGP_Attach_07_Enable_Attachments.png?alt=media" alt=""><figcaption><p>Вложения включены для класса объектов</p></figcaption></figure>

## Шаг 6: Создайте таблицу соответствий

* Запустите **Создать таблицу соответствий вложений** инструмент геообработки:
  * **Входной набор данных**: слой аннотаций (выбранные записи).
  * **Входная папка**: рабочая папка с PDF-файлами.
  * **Поле ключа**: `AttachKey` - **Входной фильтр данных**: `*.pdf` - **Шаблон сопоставления**: **Префикс**.

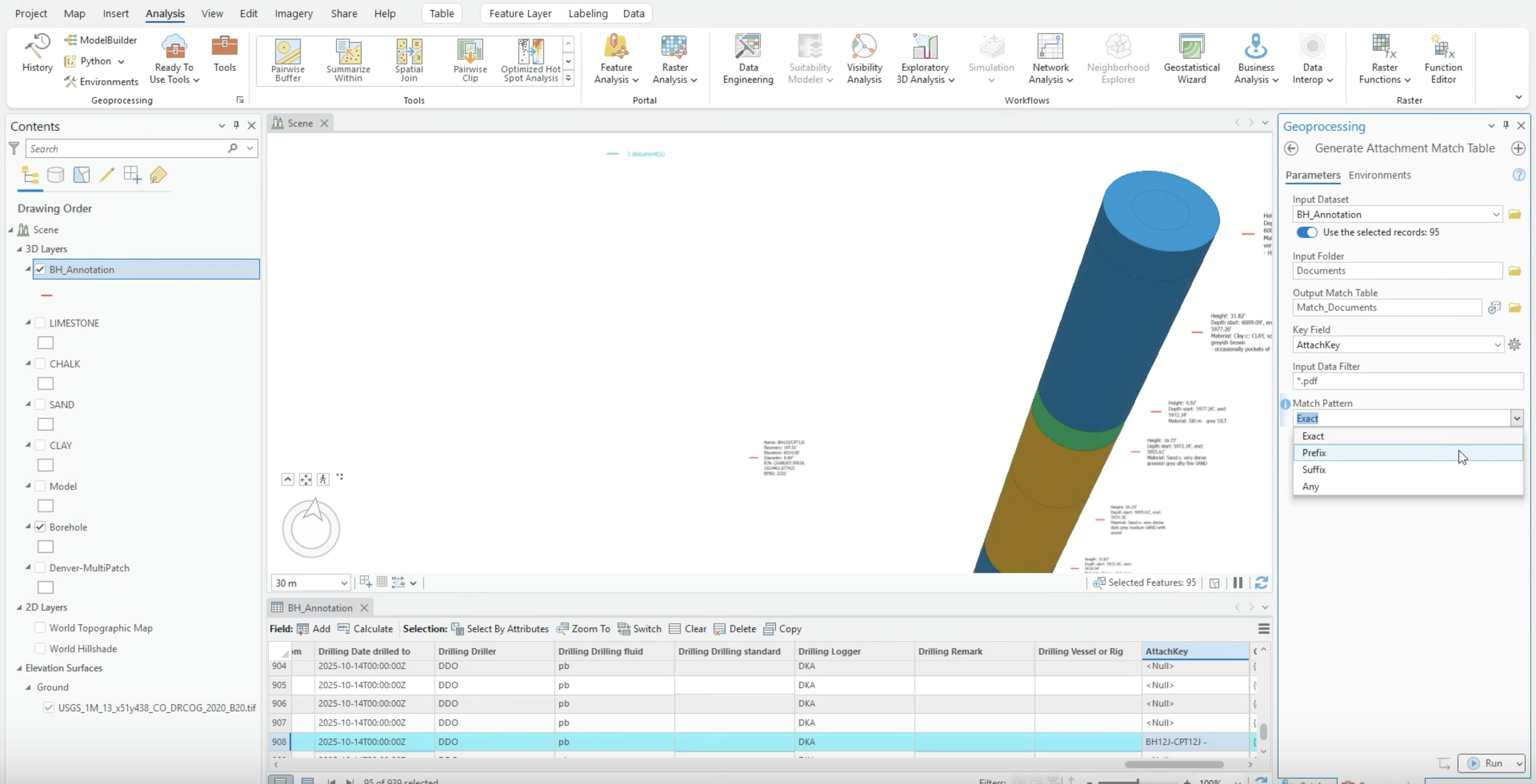

<figure><img src="https://864559467-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-a42ca0a4e9253c39016cf0cdec89b69174169127%2FAGP_Attach_08_Match_Table.png?alt=media" alt=""><figcaption><p>Создать таблицу соответствий вложений с шаблоном сопоставления, установленным в значение Префикс</p></figcaption></figure>

## Шаг 7: Добавьте вложения

* Запустите **Добавить вложения** с тем же входным набором данных, **Входное поле соединения** `OBJECTID`, таблицей соответствий из шага 6 и **Поле соединения соответствия** `MatchID`.

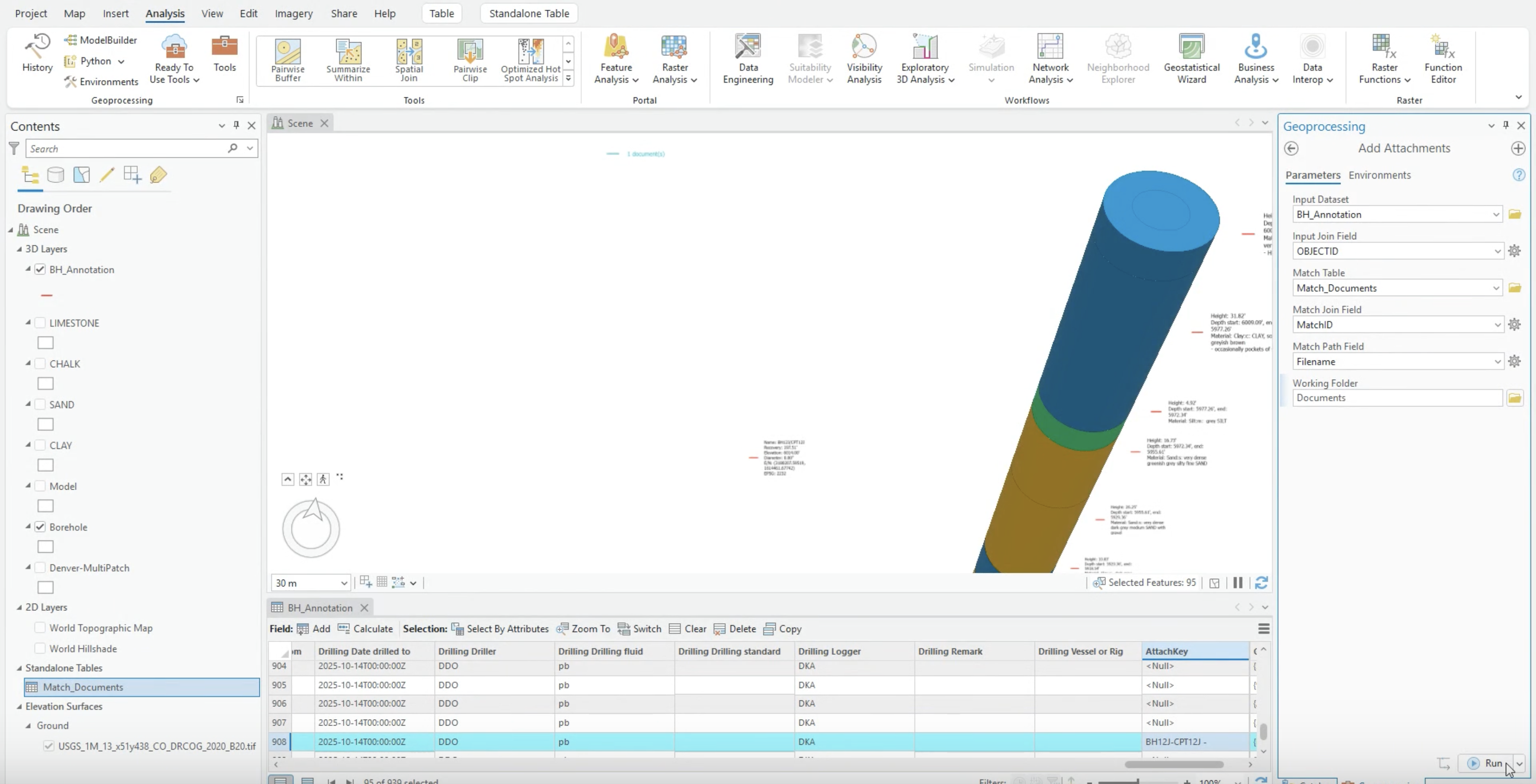

<figure><img src="https://864559467-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-4812b0a7d523737d75cd41f6a33369d06a8bfe72%2FAGP_Attach_09_Add_Attachments.png?alt=media" alt=""><figcaption><p>Добавить вложения, соединяя OBJECTID с MatchID</p></figcaption></figure>

## Шаг 8: Проверка

* Щелкните аннотацию документа в сцене и прокрутите ее всплывающее окно: геотехнический отчет отображается как вложение.
* Проверьте еще одну-две скважины, чтобы убедиться, что сопоставление работает последовательно.

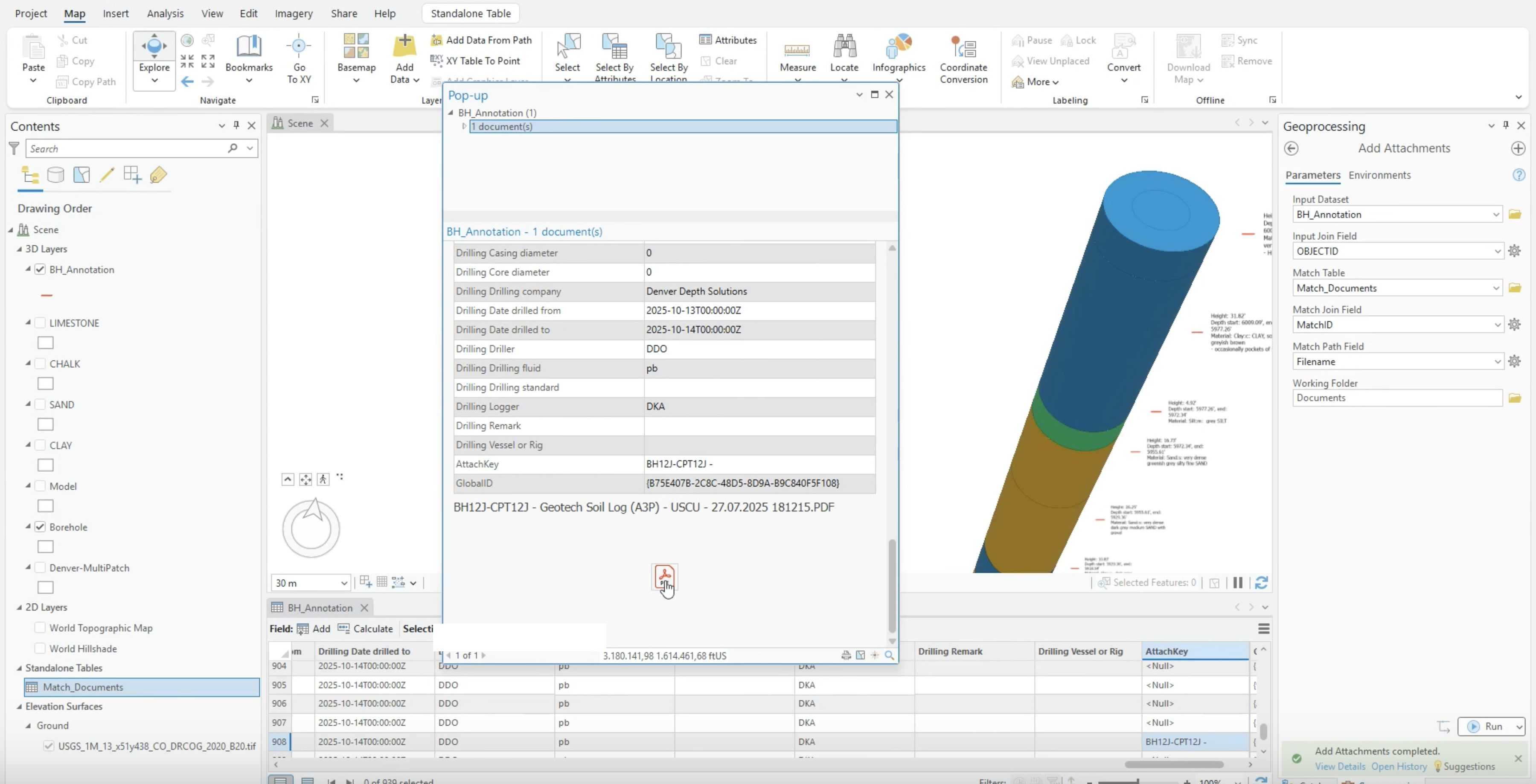

<figure><img src="https://864559467-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-30e08c2a452c3e72eb5158903f72b300fd7af258%2FArcGIS_Pro_Attachment_Popup.png?alt=media" alt=""><figcaption><p>Отчет, прикрепленный к аннотации, подтвержденный во всплывающем окне</p></figcaption></figure>

## Дополнительные параметры

* **Область выбора** - вычисляйте ключ **только для выбранных записей документа**; вычисление по всем строкам создает некорректные совпадения.
* **Специфичность ключа** - если несколько отчетов имеют похожие имена, сделайте формат ключа более специфичным перед сопоставлением (конечный `" -"` существует именно для этого).

***

## Работа с сопоставлением вложений

Перед запуском сопоставления и добавления вложений убедитесь, что вложения включены, и проверьте одну скважину после каждого этапа (ключ вычислен, таблица соответствий создана, вложения добавлены), чтобы несоответствие было обнаружено на один шаг ближе к причине, а не в конце.

***

**Следующий шаг:** [Опубликуйте и просмотрите модель как веб-сцену](/geodin-ground/ru/rabochie-processy-i-integracii/arcgis-integration/arcgis-web-scene.md) — прикрепленные отчеты остаются доступны во всплывающих окнах опубликованной сцены.


---
