Первые шаги

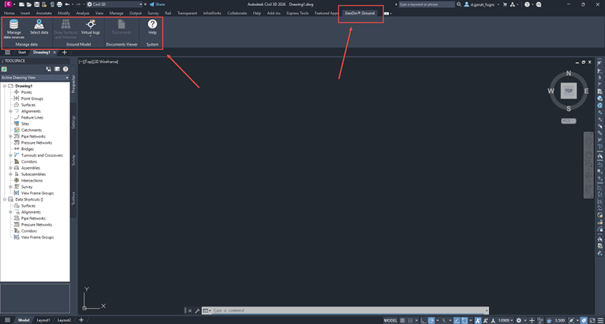

После установки плагина новая вкладка ленты GeoDin® Ground появится в Civil 3D, предоставляя доступ к набору команд для работы с геотехническими данными. Эти команды позволяют выбрать или подключиться к существующей базе данных GeoDin (как подключённой, так и файловой), строить скважины, создавать поверхности и 3D-объекты, а также просматривать документы скважин прямо в Civil 3D. Чтобы использовать ленту и её функции, сначала необходимо открыть новый или существующий чертёж в Civil 3D.

1. Добавление нового источника данных

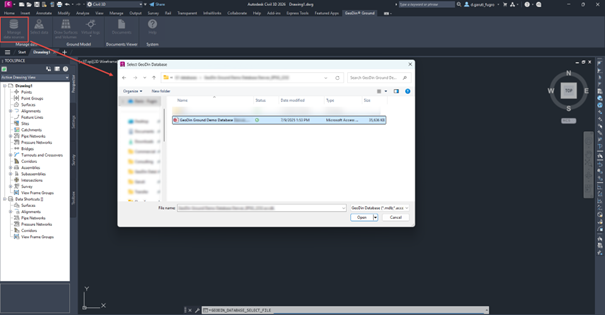

Плагин позволяет работать с существующим подключением к базе данных GeoDin, либо вы можете вручную выбрать файл базы данных GeoDin. Нажав кнопку Управление источниками данных откроется диалоговое окно, позволяющее выбрать файл базы данных. После выбора и открытия выбранная база данных будет добавлена в список доступных баз данных на следующем шаге. Если у вас нет базы данных GeoDin, установщик плагина поставляется с примером базы данных. Кроме того, пример базы данных можно также скачать здесь:

https://resources.geodin.com/downloads/autodesk/data/demo/DenverDemoDatabase.accdbresources.geodin.com

2. Выбор скважин для построения

Следующий шаг — просмотреть ваши проекты и скважины GeoDin. Нажав Выбрать данные, откроется новое диалоговое окно, в котором вы сможете просмотреть список доступных источников данных и соответствующих им проектов.

Открытие проекта позволяет перейти глубже и просмотреть связанные со скважинами и буровыми работами этого проекта. Нажав кнопку Открыть проект кнопка открывает новую вкладку в текущем диалоговом окне и покажет вам список скважин и документов.

3. Построение скважин

Откройте древовидный список скважин и выберите скважины, которые вы хотите построить в Civil 3D. После того как вы сделаете выбор, вы можете нажать Построить скважины. Затем выбранные скважины и бурения импортируются в Civil 3D и отображаются как 3D-представление различных слоёв грунта. Разные слои и грунтовые единицы отображаются разными цветами. Кроме того, описания грунта, записанные в GeoDin, видны в виде аннотаций справа от скважины. Общие данные местоположения, такие как координаты, отметка и код EPSG, видны слева.

Совет: переключите визуальный стиль Civil 3D на Затенённый чтобы цилиндры и цвета слоёв было легче различать. Аннотации можно включать или отключать для каждой скважины отдельно или для всех скважин сразу в разделе Свойства слоя разделе.

Присоединённые документы. При сохранении скважин в чертёж GeoDin® Ground также предлагает экспортировать любые документы присоединённые к этим скважинам в базе данных — журналы в PDF, фотографии и отчёты. Отдельное диалоговое окно спросит, куда сохранить их локально. Вы можете пропустить этот шаг, если вам не нужны документы офлайн.

Примечание: после импорта скважины, отображаемые в Civil 3D, больше не связаны с базой данных GeoDin. Изменения, внесённые в объекты Civil 3D, не записываются обратно в базу данных GeoDin.

4. Построение поверхностей и объёмов

Наконец, с помощью плагина вы можете создать 3D-представление поверхности и объёма логической группы скважин. Нажав Draw Surfaces and Volumes команду, вы можете выбрать логическую группу скважин.

После того как вы сделаете выбор, вы можете нажать Enter, чтобы подтвердить ввод. Затем плагин на основе алгоритма, который определяет соответствующие группы грунта по глубинам слоёв окружающих скважин, создаст поверхности и объёмы в Civil 3D.

Что дальше

• Импорт скважин - подробности о диалоговом окне выбора, поддерживаемых стандартах описания грунта и о том, как выглядит визуализация.
• Создание поверхностей и объёмов - как работает интерполяция и как уточнить модель грунта.
• Что такое виртуальные журналы - добавляйте синтетические скважины, чтобы управлять моделью грунта.
• Наложение вашего проекта на модель грунта - варианты использования совмещения грунта и проекта.
• Что переносится из базы данных GeoDin® - что именно отображается и не отображается в Civil 3D.
