Primeiros passos

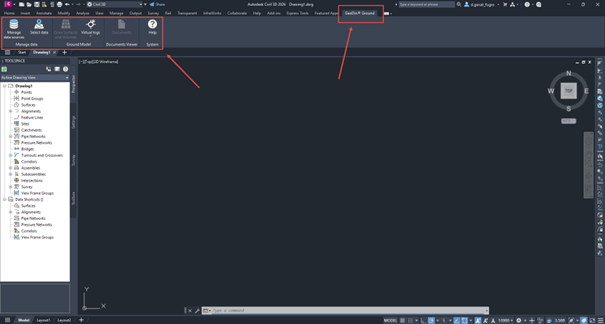

Depois de instalar o plugin, um novo separador da faixa de opções GeoDin® Solo aparecerá no Civil 3D, fornecendo acesso a um conjunto de comandos para trabalhar com dados geotécnicos. Estes comandos permitem-lhe selecionar ou conectar-se a um Banco de dados GeoDin existente (ligado ou baseado em ficheiro), desenhar Perfurações, Criar Área e sólidos 3D, e consultar Documentos de Furo diretamente no Civil 3D. Para usar a faixa de opções e as suas funcionalidades, tem de Abrir primeiro (a) um Novo ou existente desenho no Civil 3D.
1. Adicionando uma Origem dos dados Novo

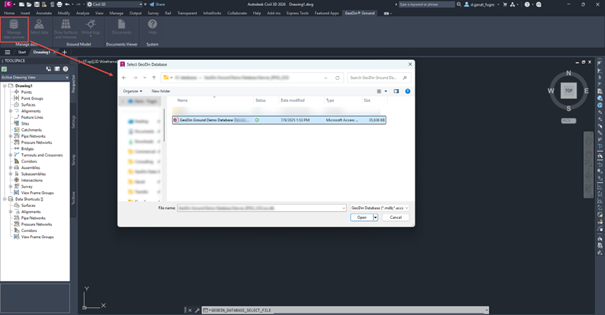

O plugin permite-lhe trabalhar com uma Conexão de bancos de dados GeoDin existente, ou pode selecionar manualmente um ficheiro de banco de dados GeoDin. Ao clicar em Gerir a Origem dos dados botão, abre-se uma janela de diálogo, que lhe permite selecionar um ficheiro de banco de dados. Uma vez selecionado e aberto, o banco de dados selecionado será adicionado à lista de bancos de dados Disponível no Próximo Paso. Se não tiver um banco de dados GeoDin, o instalador do plugin inclui um banco de dados de Exemplo. Em alternativa, o banco de dados de Exemplo também pode ser descarregado aqui:
2. Selecionando Perfurações a serem desenhadas
O Próximo Paso é explorar os seus Projetos e Perfurações GeoDin. Ao premir Selecionar dados, a nova caixa de diálogo será aberta, onde pode Vista a lista de Origem dos dados Disponível e os respetivos Projetos.
Abrir um Projeto: permite-lhe aprofundar e ver as perfurações e sondagens relacionadas desse Projeto:. Premir o Abrir projeto botão abre um novo separador no diálogo atual e mostrar-lhe-á a lista de perfurações e Documentos.
3. Desenhar perfurações
Abrir a árvore de Furo e faça uma Escolha / Seleção das perfurações que pretende desenhar no Civil 3D. Assim que tiver feito uma Escolha / Seleção, pode clicar em Desenhar perfurações. As perfurações selecionado e as sondagens são então importadas para o Civil 3D e desenhadas como uma apresentação 3D das diferentes camadas do terreno. As diferentes camadas e unidades do terreno são apresentadas com cores diferentes. Além disso, as descrições do terreno registadas no GeoDin estão visíveis como anotações no lado direito do Furo. Os dados gerais da Localização, como Coordenadas, elevação e Código EPSG, estão visíveis no lado esquerdo.
Aviso: após importar, as Perfurações exibidas incluido Civil 3D não estão mais conectadas com o Banco de dados GeoDin. Mudanças feitas No Objetos do Civil 3D não são gravadas Para atrás no Banco de dados GeoDin.
4. Áreas de desenho e volumes
Finalmente, com o plugin, você pode criar uma representação de superfície e volume em 3D de um grupo lógico de perfurações. Ao pressionar o Desenhar superfícies e volumes comando, você pode Selecionar um Gropo lógico de Perfurações.
Depois de ter feito a sua Escolha / Seleção, pode Pressiona Enter para confirmar a sua entrada. O plugin irá então, com base num algoritmo que identifica grupos de solo correspondentes com base nas profundidades das camadas das Perfurações circundantes, Criar a Área e os volumes incluido no Civil 3D.
Para onde ir Próximo
Importação de Perfurações - detalhe na caixa de diálogo da Escolha / Seleção, nos Padrões de Denominação do solo suportados e como é a visualização.
Criar Área e volumes - como a Interpolação funciona E como ao/à refinar o modelo do terreno.
O que são registos virtuais - Adicionar Perfurações sintéticas ao/à orientar o modelo do terreno.
Sobrepondo o seu projeto No modelo do terreno - casos de uso para combinar terreno e design.
O que transparece do Banco de dados GeoDin® - exatamente o que é e o que não é renderizado incluido no Civil 3D.
