Criar Área e volumes

Este tutorial orienta você pelo Processo de geração de Área e volumes geológicos precisos no Civil 3D com base em dados de Perfurações importados anteriormente. Você aprenderá como transformar as informações do seu Furo em Modelos abrangentes de terreno 3D.

Aviso: Se notar algo incomum ou impreciso na representação 3D de Área e volumes, agradeceríamos seus comentários para melhorar a experiência. Entre em contato com [e-mail], e nossa equipa trabalhará com você para resolver quaisquer problemas.

Preparar o seu desenho

Antes de começar, certifique-se de ter importado com sucesso os dados do seu Furo para o Civil 3D. O plugin utiliza estes dados para:

1. Ligar camadas de terreno com base em grupos de solo semelhantes
2. Criar relações entre diferentes Perfurações
3. Construir um Modelo detalhado de terreno 3D

Durante este Processo, o plugin utiliza o “lensing” — um conceito geológico em que camadas de solo ou rocha formam corpos em forma de lente que se tornam mais finos em direção às suas bordas. Este fenómeno natural ocorre quando depósitos sedimentares variam em Espessura ou são interrompidos numa Área. O nosso algoritmo otimiza o Modelo 3D para representar com precisão estas lentes geológicas, resultando em representações mais realistas do terreno.

Selecionar Perfurações para a criação de Área/volume

Para começar a criar Área e volumes:

1. Localize o Desenhar Área e volumes Botão na interface da faixa de opções
2. Aviso que este Botão só é ativado quando tiver importado ou Criar 2 ou mais Perfurações
3. Clique no Botão para iniciar o Processo de geração de Área

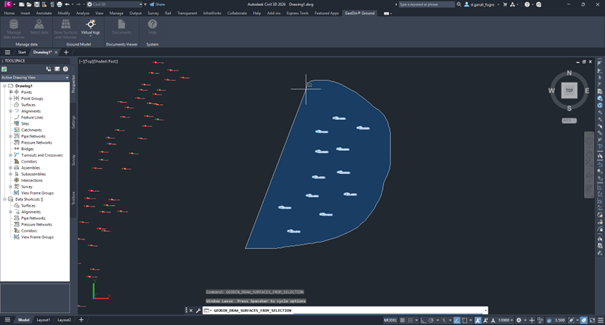

4. Selecionar duas ou mais Perfurações importadas utilizando qualquer Método de Escolha / Seleção (Escolha / Seleção por janela, cliques individuais, etc.)

O plugin identifica de forma inteligente quais Objetos 3D pertencem a cada Furo, independentemente do seu Método de Escolha / Seleção, e determina quais Perfurações contribuirão para a geração de Área.

Geração de Área e volumes

Após confirmar a sua Escolha / Seleção (Pressiona Enter), o algoritmo do plugin executa várias Operação executiva sofisticadas:

1. Agrupa camadas de terreno com base nas Propriedades geológicas (Típo de meio, Classificações)
2. Combina camadas contíguas dentro de cada Gropo, respeitando os Limites geológicos
3. Constrói volumes iniciais ordenando as camadas por Profundidade e construindo representações 3D
4. Estende volumes ligando-os a Perfurações adicionalmente relevantes com base na Visibilidade espacial
5. Valida ligações utilizando testes de interseção geométrica e Cálculos de Probabilidade

O algoritmo trata cuidadosamente os casos extremos e garante que a Área resultante represente com precisão as Condições geológicas sugeridas pelos dados do seu Furo.

Rever o seu Resultado

Quando o processamento estiver concluído, verá a Área e os volumes resultantes apresentados no seu ambiente Civil 3D. Estas representações 3D fornecem informações valiosas sobre:

• Distribuição do solo e variações na Espessura das camadas
• Possíveis anomalias ou características geológicas
• Cálculos de volume para diferentes Típos: de solo

Reserve algum Tempo para rever o Modelo de diferentes ângulos para garantir que satisfaz os Requerimentos do seu projeto.

No Modelo gerado, pontos Vermelho assinalam as localizações dos Furos.

Entidades nativas do Civil 3D. A Área gerada e os sólidos 3D são Objetos nativos do Civil 3D. Pode Editar estes elementos com as próprias ferramentas do Civil 3D — Cortar, Mover, remodelar, aparar — sem necessitar de quaisquer comandos específicos do GeoDin®. Como existe um sólido 3D por camada de solo, as ferramentas de Cálculos de volume do Civil 3D podem fornecer-lhe quantidades por Unidade de solo ou rocha, não apenas em relação a uma única Área agrupada.

Nomenclatura das Camadas no desenho

As Camadas de volume geradas e as entradas de Furo seguem uma convenção de nomenclatura Fixado, Visível no Gerenciador de Propriedades do layer árvore de Filtro:

• As Camadas de volume são nomeadas com o prefixo VOL mais o Típo de solo entre parênteses, por exemplo VOL[SAND].
• As entradas de Furo aparecem como Camadas denominadas LOC seguido pelo Nome do furo, por exemplo LOC_BASE-BH12J-CPT12J-BASIC.

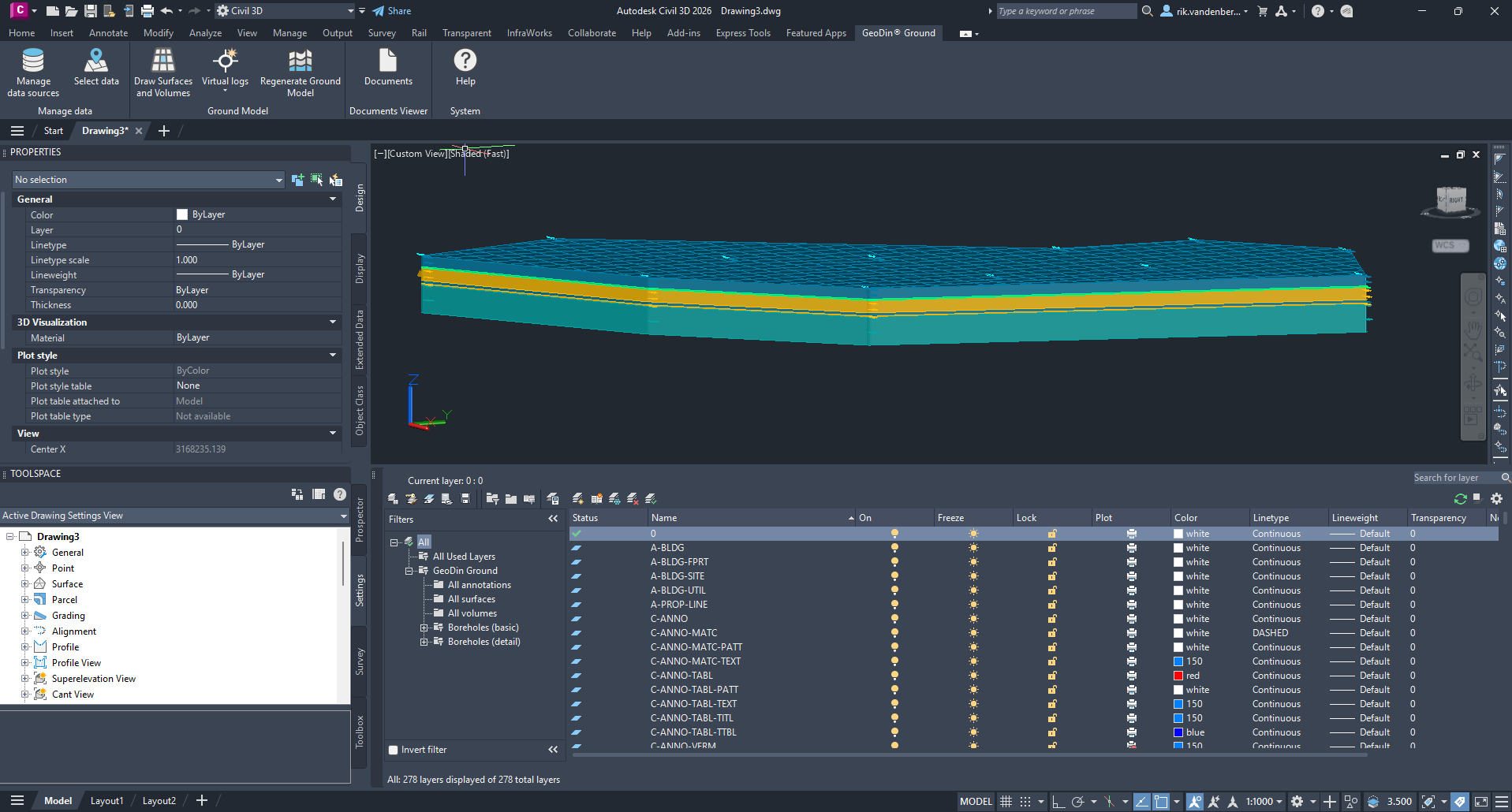

Grupos da camada de terreno GeoDin na árvore de filtro do Gestor de Propriedades do layer

A refinar o Resultado

Se o modelo auto-interpolado não corresponder ao que sabe sobre o Sítio, usa registos virtuais em vez de editar os sólidos manualmente. Os registos virtuais reintroduzem o seu conhecimento no interpolador para que qualquer regeneração futura o respeite. As edições manuais feitas com as ferramentas do Civil 3D nos sólidos anteriores perdem-se quando o modelo de terreno é regenerado; os registos virtuais sobrevivem.

Próximos passos

Com as suas superfícies geológicas e volumes criados, agora pode:

• No modelo de terreno, sobrepõe o seu projeto — alinhamentos de túneis, corredores rodoviários, pontes, condutas.
• Passa o modelo combinado para o BIM via IFC 4.3.
• Refina o modelo com registos virtuais.
• Faz ajustes ao modelo conforme necessário.

Para assistência adicional, ou para fornecer feedback sobre o processo de geração da superfície, contacte a nossa equipa de apoio.
