O que são registos virtuais
Compreensão dos logs virtuais
Os logs virtuais são uma funcionalidade poderosa no nosso plugin Civil 3D que permite aos utilizadores criar dados sintéticos de perfurações num ambiente de modelo geológico tridimensional. Ao contrário das perfurações físicas, que exigem operações de perfuração dispendiosas e são limitadas pela acessibilidade, pelas regulamentações e pelas restrições orçamentais, os logs virtuais podem ser gerados em qualquer ponto do seu modelo para melhorar a completude e a precisão das representações do subsolo.
Aviso: os logs virtuais não são persistidos no seu Banco de dados GeoDin.
Os logs virtuais funcionam como pontos de dados artificiais que interpolam informação geológica com base nas perfurações conhecidas circundantes. Eles permitem aos engenheiros e geólogos:
Preencher lacunas de dados entre perfurações físicas
Testar diferentes cenários geológicos sem perfuração adicional
Melhorar a precisão dos cálculos de superfície e volume
Criar modelos geológicos mais detalhados e realistas
Validar interpretações geológicas
O sistema distingue claramente os logs virtuais dos dados reais de perfuração através de indicadores visuais, metadados e convenções de nomenclatura, garantindo a integridade dos dados e prevenindo a interpretação errada de dados sintéticos como medições de campo reais.
Casos de uso para logs virtuais
Os logs virtuais são úteis em numerosos cenários:
Melhoria de dados esparsos: Quando os dados de perfurações físicas são limitados, os logs virtuais podem preencher lacunas para criar modelos mais abrangentes.
Refinamento da transição do terreno: Em áreas onde as formações geológicas mudam rapidamente, os logs virtuais podem modelar estas transições com mais precisão do que uma interpolação simples entre perfurações físicas distantes.
Testar hipóteses: Os engenheiros podem criar vários logs virtuais para testar diferentes cenários geológicos sem o custo da perfuração física.
Melhoria da geração de superfície: Os logs virtuais fornecem pontos de controlo adicionais para algoritmos de geração de superfície, resultando em modelos de terreno mais precisos.
Precisão no cálculo de volume: Ao adicionar logs virtuais estratégicos, os cálculos de volume entre superfícies tornam-se mais precisos, especialmente em áreas com estruturas geológicas complexas.
Modelação de áreas inacessíveis: Para áreas onde a perfuração física é impossível ou proibida, os logs virtuais oferecem uma forma de aproximar as condições geológicas.
Projeto: Planeamento: Antes de se comprometer com operações de perfuração dispendiosas, os logs virtuais podem ajudar a determinar localizações ideais para perfurações físicas.
Exemplo 1: Melhorando Modelos de Superfície com Formação de Triângulo para Quadrado

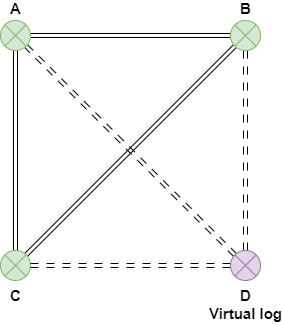

Neste exemplo, temos uma área com três perfurações físicas (A, B e C) dispostas num triângulo. A interpolação simples entre estes pontos cria uma superfície triangular básica que pode não representar com precisão o terreno real.
Ao adicionar um log virtual (D) para formar uma disposição quadrada, podemos melhorar significativamente o modelo da superfície. O log virtual interpola dados dos três pontos conhecidos, criando uma representação mais nuançada do terreno.
Sem o log virtual, o modelo de superfície cria simplesmente faces triangulares entre as três perfurações físicas, podendo omitir características importantes do terreno. Com a adição do log virtual D, o modelo passa agora a ter quatro pontos de controlo, permitindo uma superfície quadrilateral que capta melhor as verdadeiras condições do solo.
Exemplo 2: Refinamento da Borda para Transições Graduais

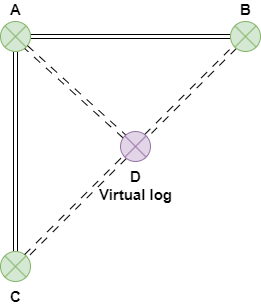

Neste exemplo, temos três perfurações (A, B e C) com uma interpolação linear direta entre os pontos B e C. No entanto, o terreno real não segue esta transição em linha reta, mas sim um percurso curvo mais gradual.
Ao adicionar um log virtual (D) ao longo da borda entre B e C, podemos criar uma representação mais precisa da transição do terreno. Em vez de uma linha direta de B para C, o modelo segue agora um percurso de B para D para C, captando a modificação gradual nas propriedades geológicas.
Esta abordagem é particularmente útil quando as formações geológicas não mudam linearmente entre os pontos conhecidos. O log virtual D permite uma transição mais realista ao fornecer um ponto de controlo intermédio informado pelos dados geológicos circundantes.
Exemplo 3: Interpolação Central para Cobertura Abrangente
No nosso exemplo final, temos quatro perfurações físicas (A, B, C e D) dispostas num quadrado. Embora isto forneça uma boa cobertura dos cantos da nossa área de interesse, deixa o centro sem medição direta.
Ao adicionar um log virtual (E) no ponto central entre todas as quatro perfurações, podemos melhorar significativamente a nossa compreensão da área central. O log virtual E interpola dados de todas as perfurações circundantes, criando um ponto de referência central abrangente.
Sem o log virtual central, o modelo de superfície ligaria simplesmente os quatro pontos de canto, podendo omitir quaisquer elevações ou depressões na área central. Com o log virtual E em vigor, o modelo pode agora representar com precisão características centrais do terreno, como colinas, vales ou outras formações geológicas.
Este log virtual central é particularmente valioso para cálculos de volume, pois garante que a contribuição da área central para o volume total seja devidamente contabilizada, em vez de ser excessivamente simplificada por interpolação direta de canto a canto.
Injetar conhecimento que as perfurações não capturam
Uma razão comum para usar um log virtual não é preencher uma lacuna geométrica, mas sim codificar conhecimento que as perfurações reais não capturam. Por exemplo, se testes externos ou observações do sítio mostrarem que uma camada de silte presente no conjunto real de perfurações deve não continuar pelo meio do sítio, coloque um log virtual nessa localização sem a camada de silte e regenere o modelo do terreno. A camada de silte será eliminada da interpolação nessa área - o modelo agora reflete o que sabe, e não apenas o que as perfurações sugerem por si só.
Esta é a razão pela qual os logs virtuais sobrevivem à regeneração enquanto as edições manuais nos sólidos gerados não sobrevivem: o log virtual atua como uma restrição adicional que as regenerações futuras respeitarão.
Próximo passos
Nos próximos tutoriais, iremos guiá-lo sobre como criar logs virtuais usando o nosso plugin. Três modos de criação estão disponíveis:
Vazio - coloque o log virtual e introduza a pilha de camadas manualmente.
Furo mais próximo - copie a estratigrafia da perfuração real mais próxima e edite.
Interpolação de Superfície - amostre o modelo do terreno atualmente gerado na localização do log virtual e, em seguida, edite-o.
