A criar um registo virtual

Este tutorial guia-o através do Processo de criação de registos virtuais (Perfurações artificiais) no Civil 3D. Os registos virtuais permitem criar dados sintéticos de furo em locais específicos para complementar os seus dados geológicos existentes, ajudando-o a construir modelos do terreno mais precisos.

Criar um registo virtual vazio

Para começar a criar um registo virtual, vai precisar de um desenho que já contém perfurações ou de um novo modelo onde planeia adicioná-las. Neste exemplo, temos três perfurações existentes identificadas como A, B e C, e vamos criar um registo virtual ao longo da aresta entre B e C.

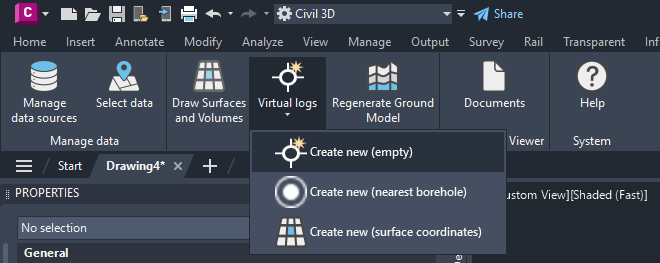

1. Localize o botão Virtual Log no menu da faixa de opções e clique nele.
2. Será apresentado um submenu com três opções: Vazio, Furo mais próximo e Interpolações de superfície.
3. Para este tutorial, selecione a Vazio opção (vamos abordar as outras opções em tutoriais futuros).
4. Ser-lhe-á pedido que especifique as coordenadas do seu registo virtual:

   • Introduza as coordenadas manualmente, ou
   • clique diretamente no desenho para colocar o registo virtual.
5. Depois de definir a localização, avance para o passo seguinte.

Diálogo do registo virtual

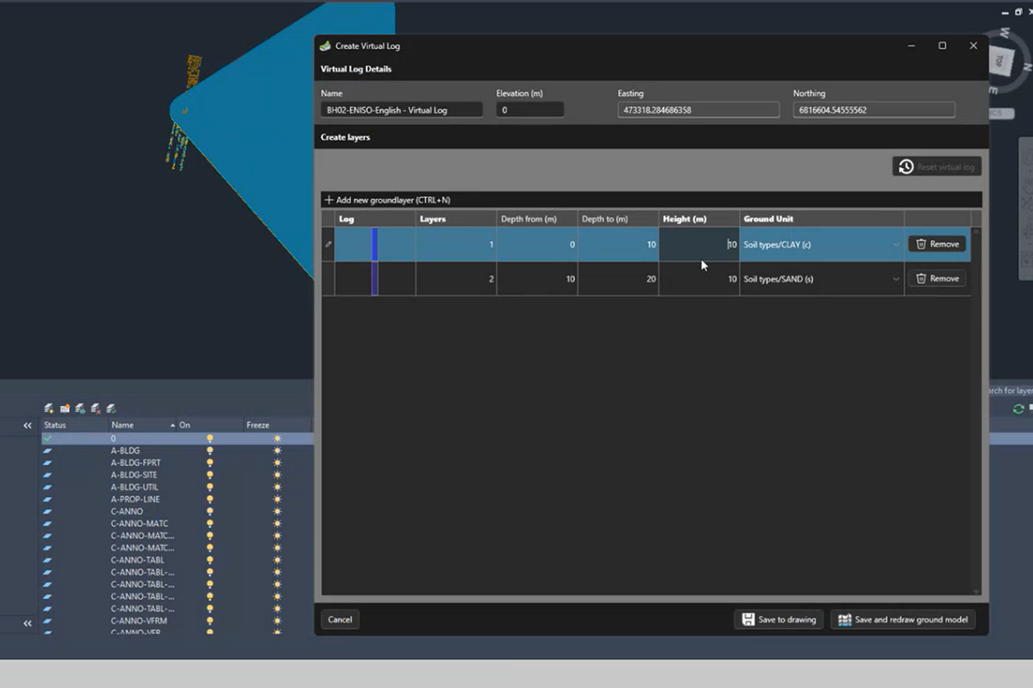

Depois de especificar a localização, será aberta uma caixa de diálogo do Designer de Registo Virtual. Na secção superior, pode indicar:

• Nome: Introduza um identificador único para o seu registo virtual
• Elevação: Defina a altura do terreno em que o furo penetra a superfície

A caixa de diálogo também contém uma secção para adicionar camadas do terreno, que exploraremos a seguir.

Adicionar e gerir camadas do terreno

As camadas do terreno representam as diferentes secções geológicas do seu furo. Num cenário real, estas seriam determinadas por operações de perfuração e análises laboratoriais. Mas com registos virtuais, e nesta caixa de diálogo, pode criar totalmente um furo artificial contendo diferentes tipos de solo e/ou rocha. Para adicionar uma nova camada do terreno:

1. Clique no botão "Adicionar camada" para criar uma nova camada do terreno
2. Para cada camada do terreno, especifique:

   • Tipo de solo ou rocha
   • Profundidade em metros

Depois de ter criado um número de camadas do terreno, também as pode modificar livremente. Pode:

• Atualizar as propriedades das camadas existentes
• Mover as camadas para cima ou para baixo para alterar a sua sequência
• Adicionar novas camadas entre as existentes
• Eliminar camadas conforme necessário

O passo final é guardar o registo virtual e permitir que o plugin desenhe a apresentação 3D no seu desenho do Civil 3D.

Finalizar e visualizar o seu registo virtual

Depois de ter terminado de desenhar o seu registo virtual:

1. Revise toda a informação para garantir a precisão
2. Clique em "Guardar no desenho" para criar o registo virtual
3. O registo virtual será desenhado no seu desenho do Civil 3D

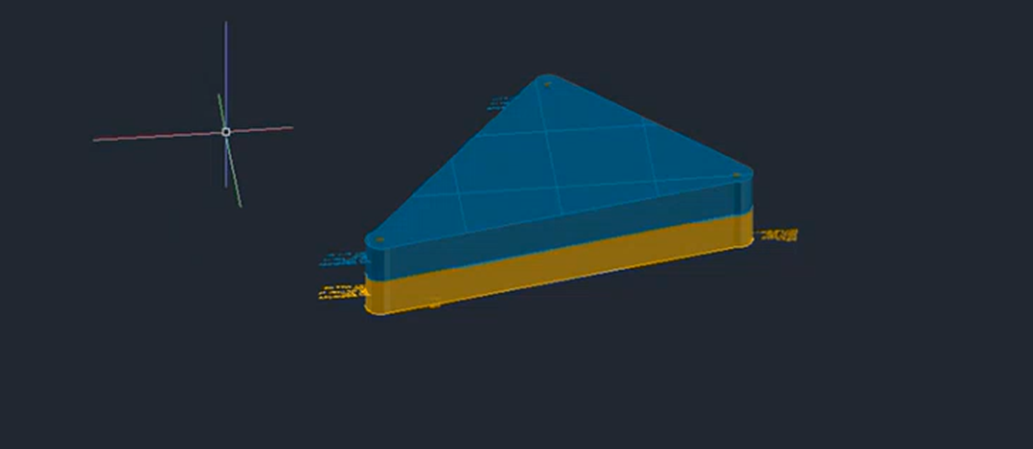

O registo virtual recém-criado terá um aspeto visual semelhante ao das suas perfurações reais, tornando-o praticamente indistinguível, exceto pelo nome. Esta semelhança garante que o seu desenho e o modelo do terreno correspondam de perto aos resultados esperados.

Ao criar registos virtuais estratégicos, pode melhorar a precisão dos seus modelos geológicos em áreas onde os dados de perfuração física não estão disponíveis. No próximo tutorial, mostraremos como pode atualizar o seu modelo do terreno (as superfícies e os volumes) para refletir os registos virtuais recém-adicionados.

Outros modos de criação

Este tutorial utilizou a Vazio opção. O GeoDin® Ground oferece dois modos adicionais de criação para registos virtuais:

• Furo mais próximo - copia a estratigrafia do furo real mais próximo. Útil quando se espera que a localização de destino se assemelhe a um vizinho.
• Interpolação de superfície - amostra o modelo do terreno atualmente gerado na localização do registo virtual. Útil para fixar a previsão atual do modelo como uma restrição.

Dica - guardar e regenerar num só passo

Depois de desenhar o seu registo virtual, ao clicar em Adicionar e atualizar a geração de camadas guarda o registo e regenera imediatamente as superfícies e os volumes para o refletir. Isto evita uma ida separada para Desenhar superfícies e volumes quando está a iterar rapidamente. Veja Atualizar o modelo do terreno para o fluxo completo de regeneração.

Os registos virtuais - sejam Vazio, Furo mais próximo ou Interpolação de superfície - não são persistidos na Base de dados GeoDin® no banco de dados. Existem apenas no desenho atual do Civil 3D.
