Publicar e rever uma cena web

Capítulos do vídeo: 0:00 Adicionando Pontos: de Localização de Furo e rótulos | 1:17 Convertendo as unidades de anotação para metros | 2:26 Definindo o Sistema de coordenadas WGS 1984 | 2:42 Publicando a cena web | 3:31 Visualizando a cena publicada online

O modelo de terreno incluido no ArcGIS Pro (Trazendo o modelo do terreno para o ArcGIS Pro) pode ser publicado como um Cena web do ArcGIS Online, assim, as partes interessadas revisam volumes de Típo de solo, Perfurações e Relatório anexados diretamente em um navegador - sem software CAD ou GIS instalado. Para o equivalente de recurso de Ponto 2D deste fluxo de trabalho, veja Publicar ao ArcGIS Online incluido na documentação do GeoDin.

Requerimentos

• O modelo de terreno e as camadas de anotação incluido no ArcGIS Pro (Trazendo o modelo do terreno para o ArcGIS Pro).
• O Furo classe de feição de ponto (extraído do MultiPatch), adicionado com um único Símbolo e o Rótulo do Nome do Furo para que cada Localização se leia claramente na Cota da base.
• Uma conta do ArcGIS Online com privilégios de publicação.

Fonte do DEM: o Terreno sob o modelo nos vídeos e na cena de demonstração publicada é o DEM de 1 metro do U.S. Geological Survey (USGS), obtido de O Baixador do Mapa Nacional. Isso continua a partir da superfície de elevação definida no primeiro (a) tutorial, e está publicamente Disponível, então você pode baixar o mesmo conjunto de dados para acompanhar.

Paso 1: Converter elevações para metros

As cenas web esperam elevações em Unidades do Sistema Internacional (SI). Se as elevações do desenho estiverem em pés:

• Executar a Ajustar Z 3D ferramenta de geoprocessamento com Inverter Prefixo de Valores Z = Manter a orientação Z, convertendo De pés > ao/à metros.

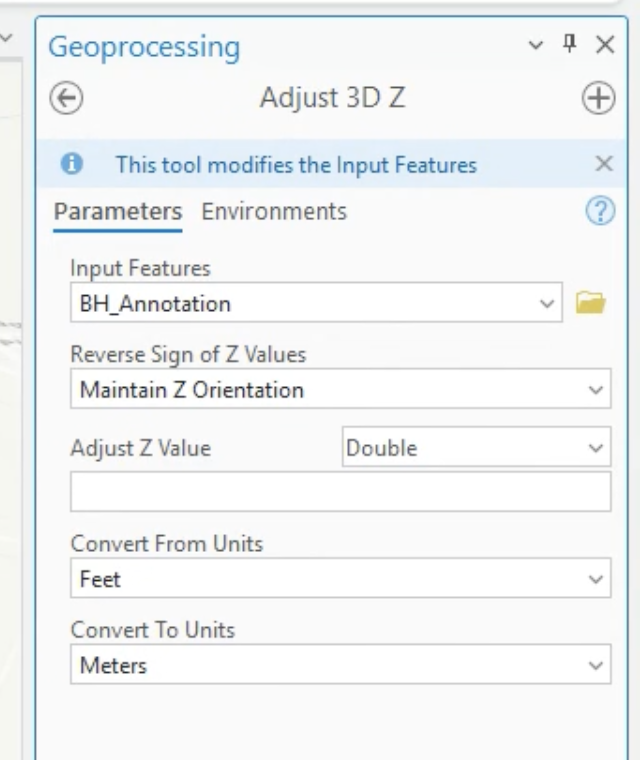

Ajustar Z 3D convertendo pés ao/à metros

• Depois, Abrir Propriedades do layer > Elevação para o layer e defina as unidades verticais ao/à Metros. Ampliar apresentação depois ao/à confirmar que a anotação fica corretamente posicionada.

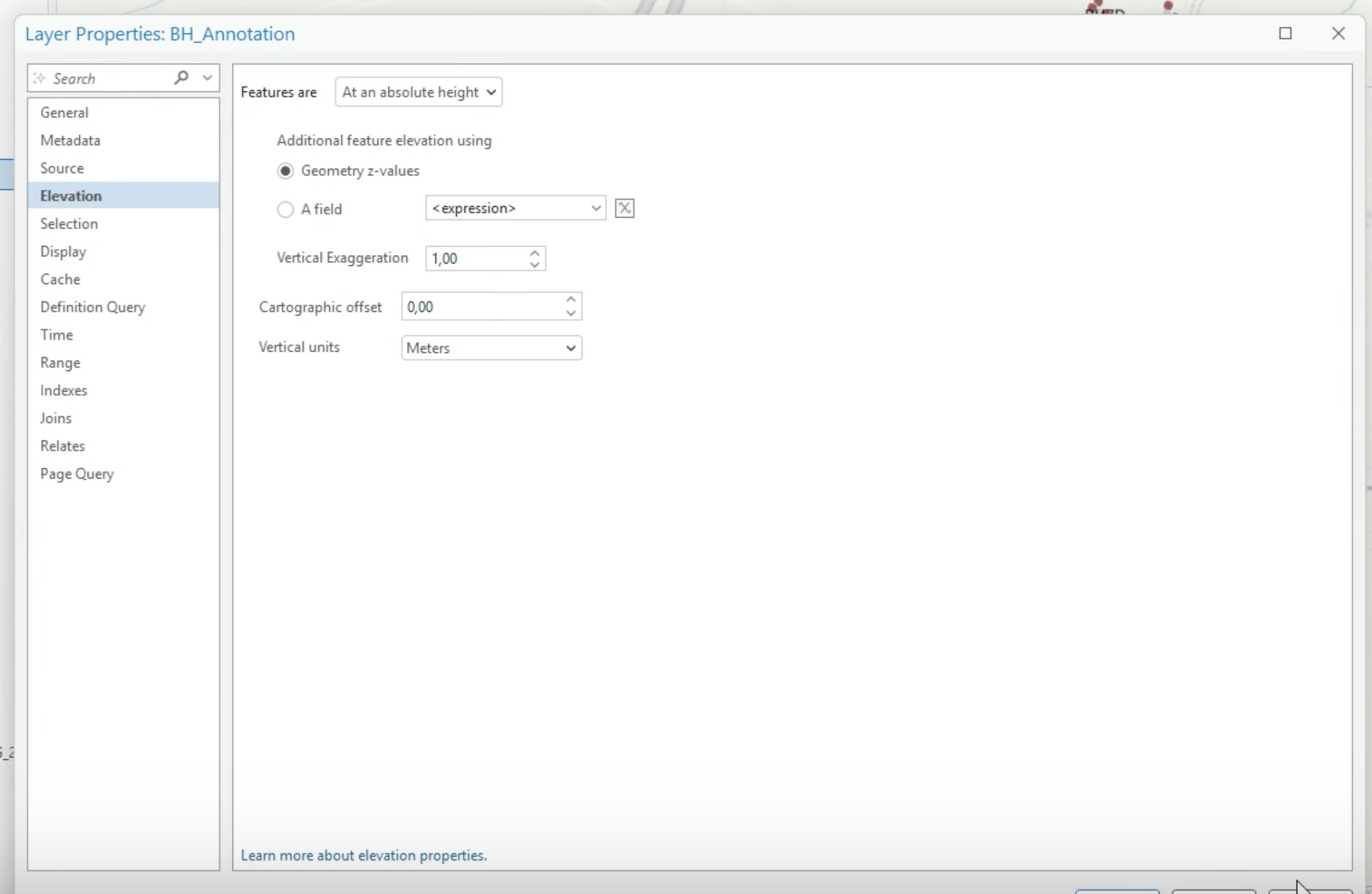

Elevação da layer definida ao/à valores z da geometria incluido metros

Paso 2: Definir o Sistema de coordenadas da cena

• Abrir as propriedades da cena Propriedades do mapa > Sistemas de coordenadas e Selecionar WGS 1984 Web Mercator (esfera auxiliar) - o Sistema de coordenadas que as cenas web requerem.

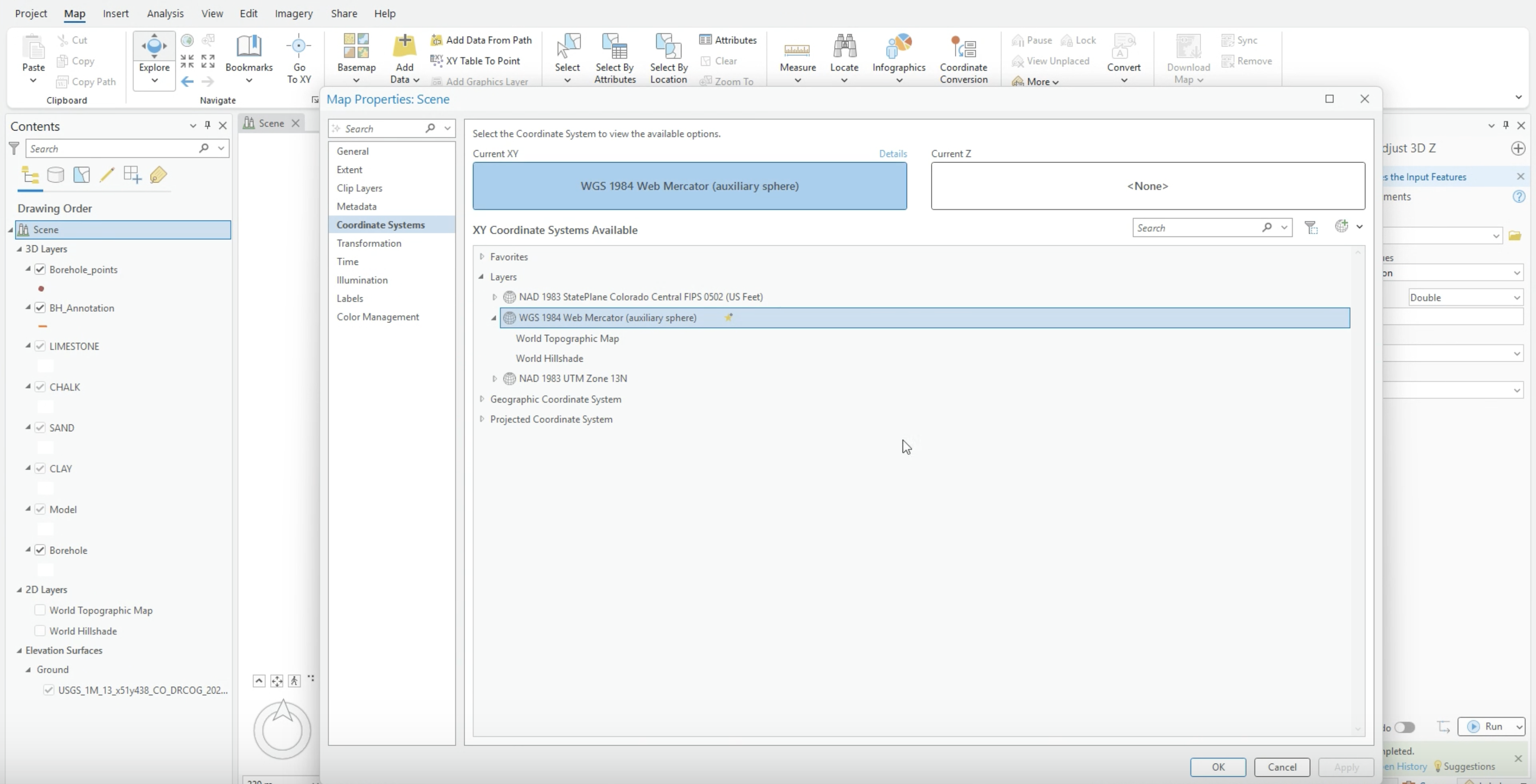

Sistema de coordenadas da cena definido para WGS 1984 Web Mercator

Paso 3: Partilhar a cena web

• No Partilhar separador, escolha Cena da Web.
• Insira um Nome, escolha a Pasta de Destino e defina o Nível de compartilhamento (proprietário, organização ou público).

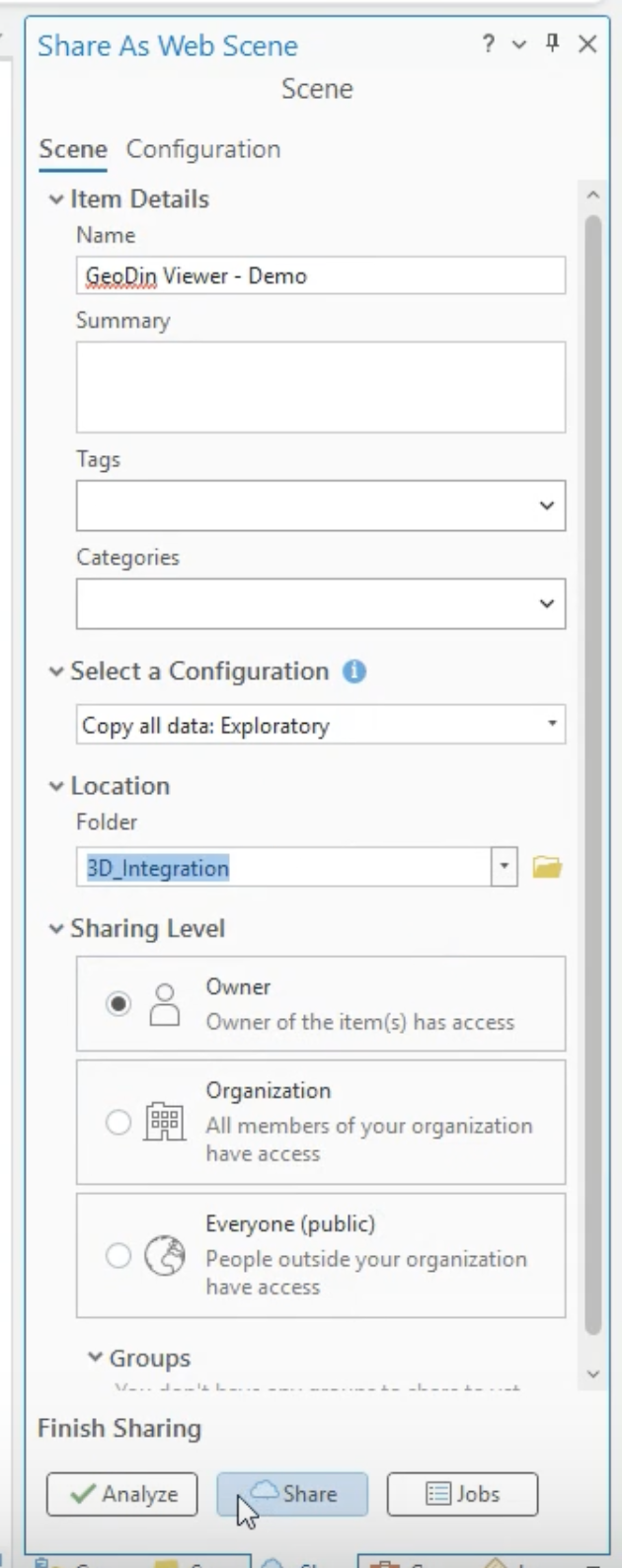

O painel Partilhar como Cena da Web

Paso 4: Analisar, publicar, verificar

• Clique Analisar e resolva cada Erro antes de publicar.

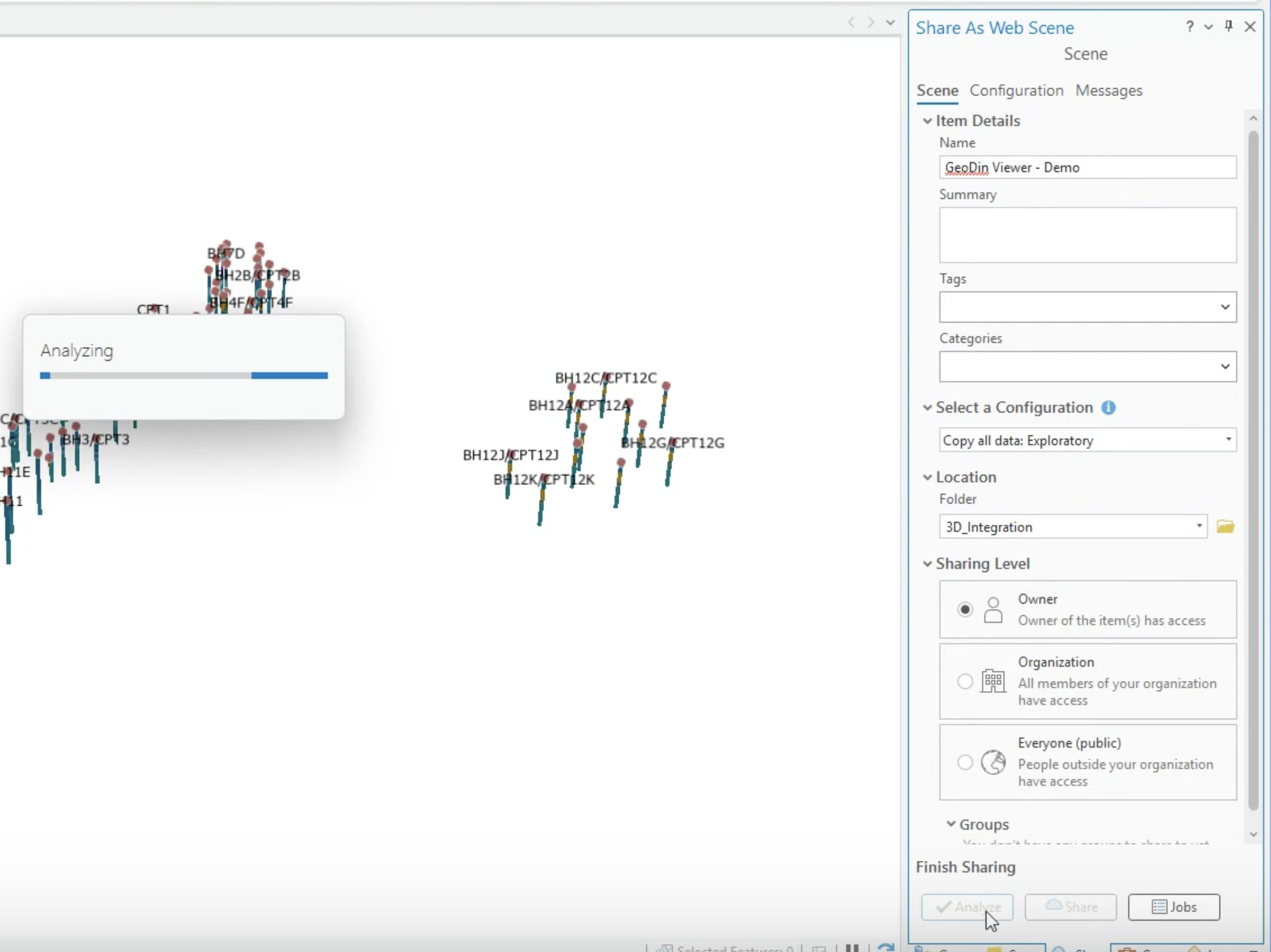

Análise em execução antes da publicação

• Clique Partilhar ao/à publicar, Permitir que o processamento termine, depois, Abrir a Página do portal do item e confirmar que Permitir todos planos estão presentes.

Revisando a cena, incluido o navegador

Capítulos do vídeo: 0:00 Abrindo a cena e tornando o mapa base transparente | 0:36 Explorando Informação do Furo E Documentos | 1:08 Visualizando o modelo por Típo de solo | 1:33 Adicionando Pontos: de Localização do Furo sobre (em) o solo | 1:58 Estilizando marcadores E escolhendo um mapa base | 3:07 Cortando o modelo 3D | 4:06 Capturando E salvando uma fatia

Abrir o item publicado com Abrir incluido no Scene Viewer.

• Ver através do solo: Abrir Mapa base e elevar Transparência do solo para que o modelo subterrâneo seja Visível incluido no contexto.

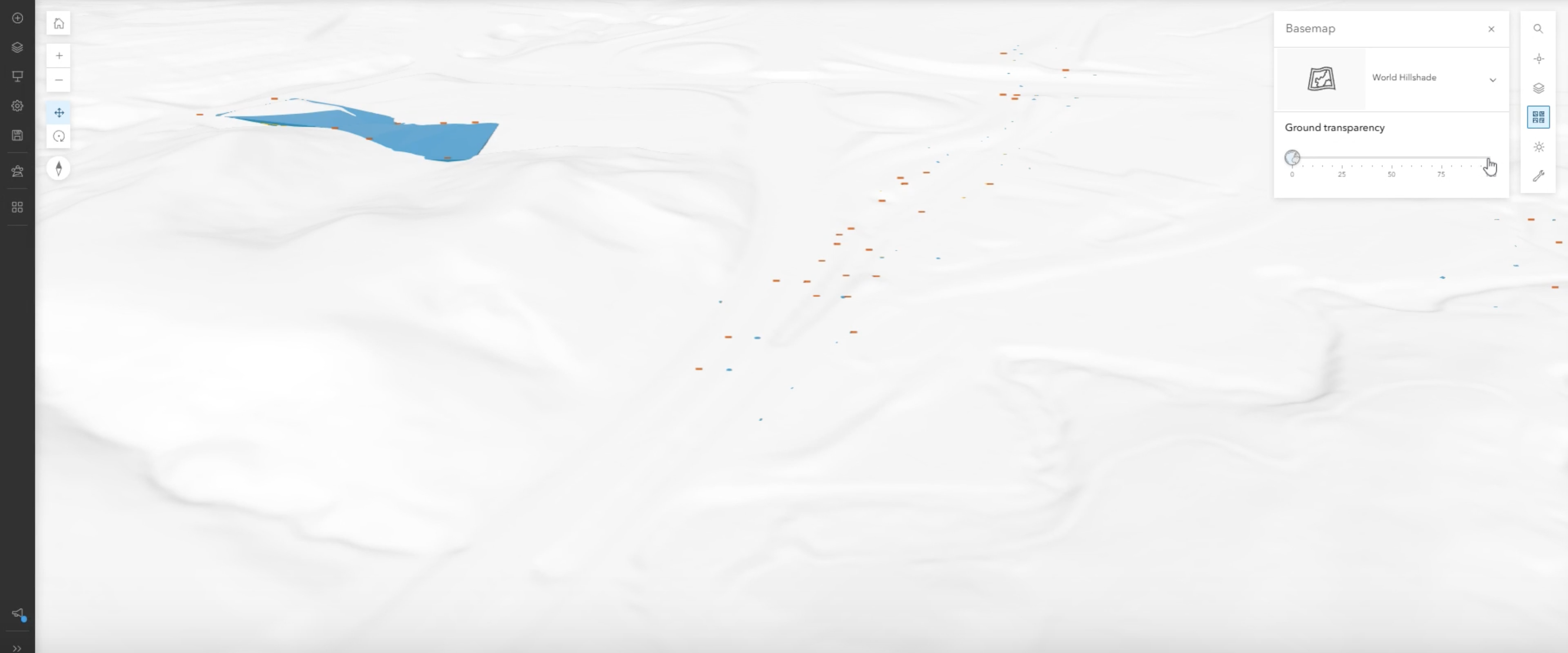

Transparência do solo revelando o modelo abaixo da superfície

• Alternar Camadas: incluido Camadas, alterne os volumes de tipo de solo (argila, areia, giz, calcário...) e as perfurações para ativar e desativar para focar a revisão. Clicar numa anotação de documento abre o pop-up - incluindo o relatório geotécnico anexado.

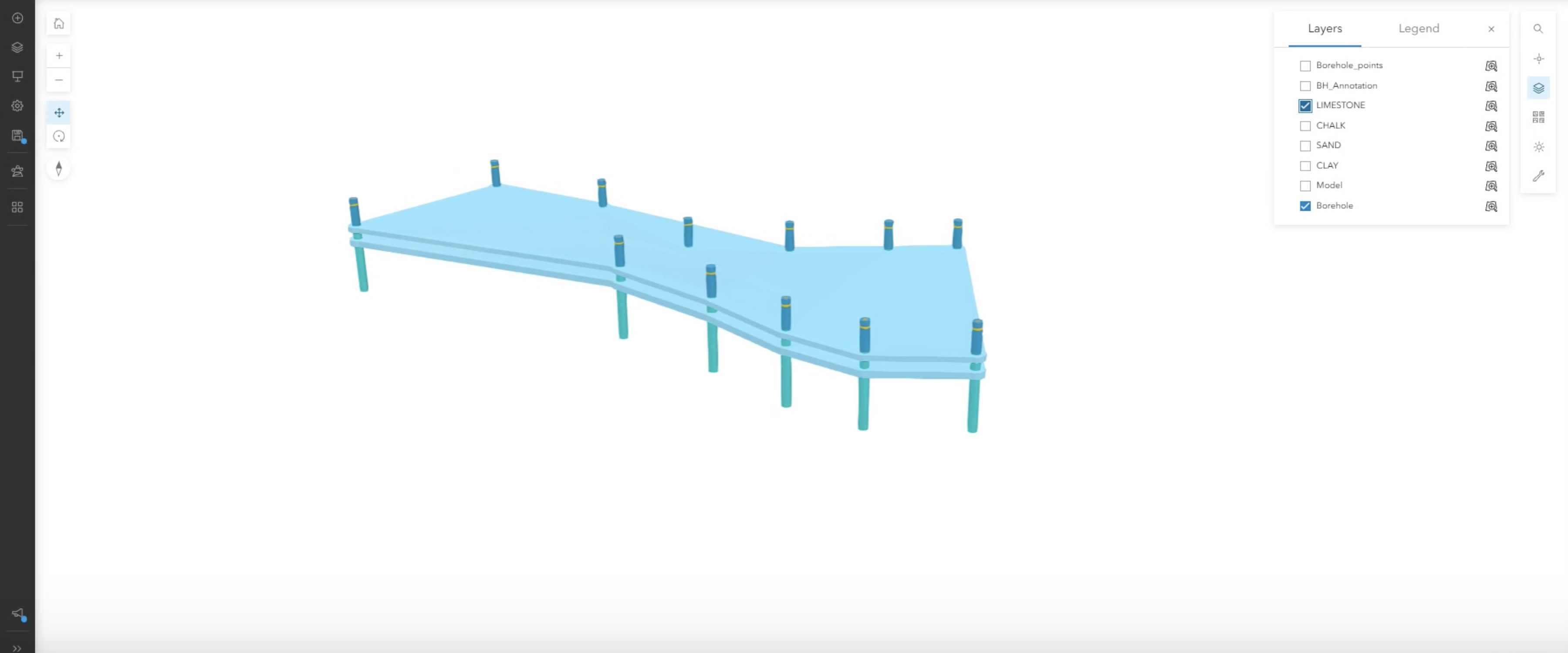

Camadas de volumes de tipo de solo com perfurações no Scene Viewer

• Mantenha os marcadores de localização na superfície: defina a colocação de elevação da camada de pontos de perfuração para No solo, para que os marcadores fiquem sobre o terreno em vez de dentro do modelo.

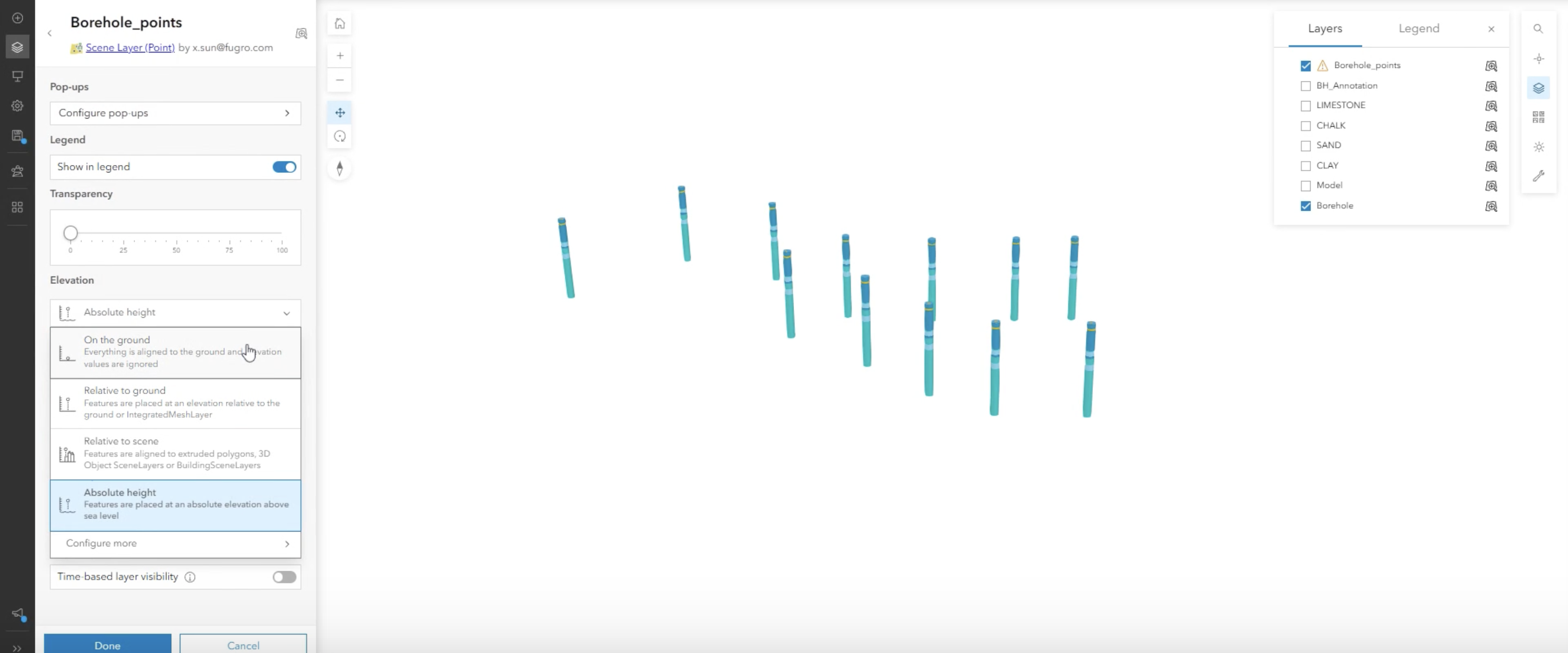

Opções de colocação de elevação para a camada de pontos de perfuração

• Estilize os marcadores: Abrir Estilo de camada para os pontos dos furos e usa o Objeto 3D estilo de desenho com uma cor e tamanho de marcador distintos, para que as perfurações sejam fáceis de identificar em qualquer mapa base.

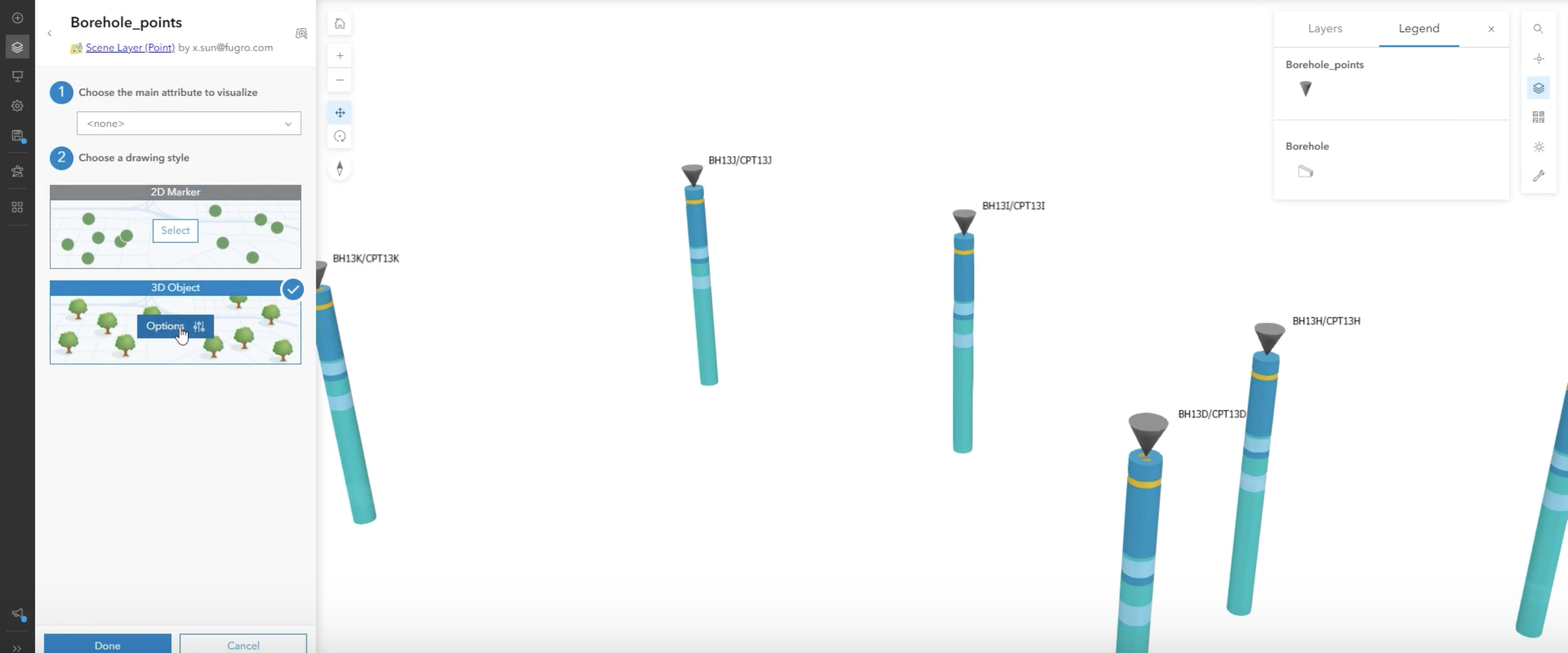

estilo de desenho de Objeto 3D para os pontos dos furos

• Escolhe um mapa base informativo: Abrir Mapa base e escolhe um mapa com um contexto geográfico mais forte (imagens, Mapa rodoviário, topográfico...) para a revisão final - depois volta a ativar o modelo para ver o subsolo em relação aos arredores.

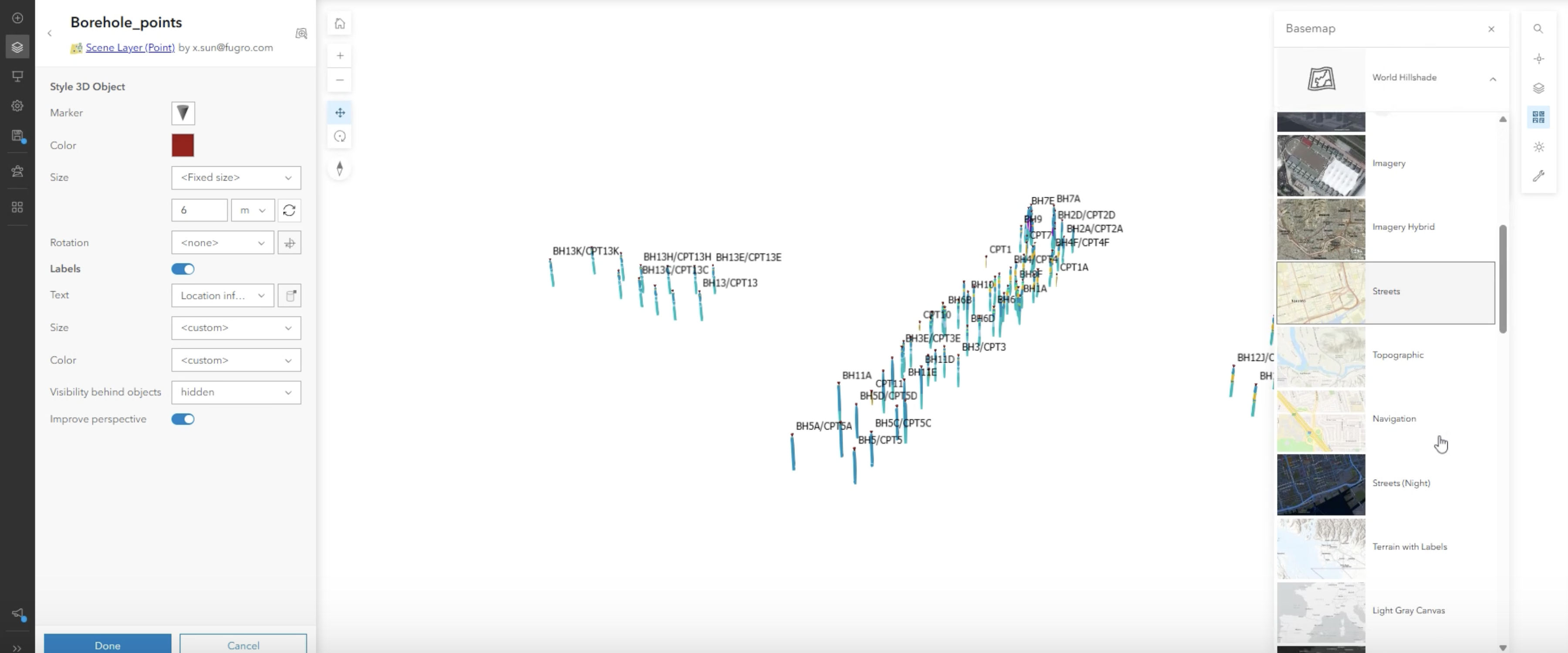

Escolher um mapa base com mais contexto geográfico

• Corta o modelo: com o Corte ferramenta (em Ferramentas de Cena; mantenha Shift para um corte vertical), Cortar o modelo para inspecionar a estrutura do subsolo E as relações do Furo. Ajuste o Ângulo do corte até que as características internas estejam claramente Visível.
• Capturar a Vista: Abrir Gestor de Slides E Usa Capturar slide ao Guardar a Vista atual do corte - os slides capturados são armazenados com a cena, Terminado para relatórios ou o Próximo encontro com as partes interessadas.

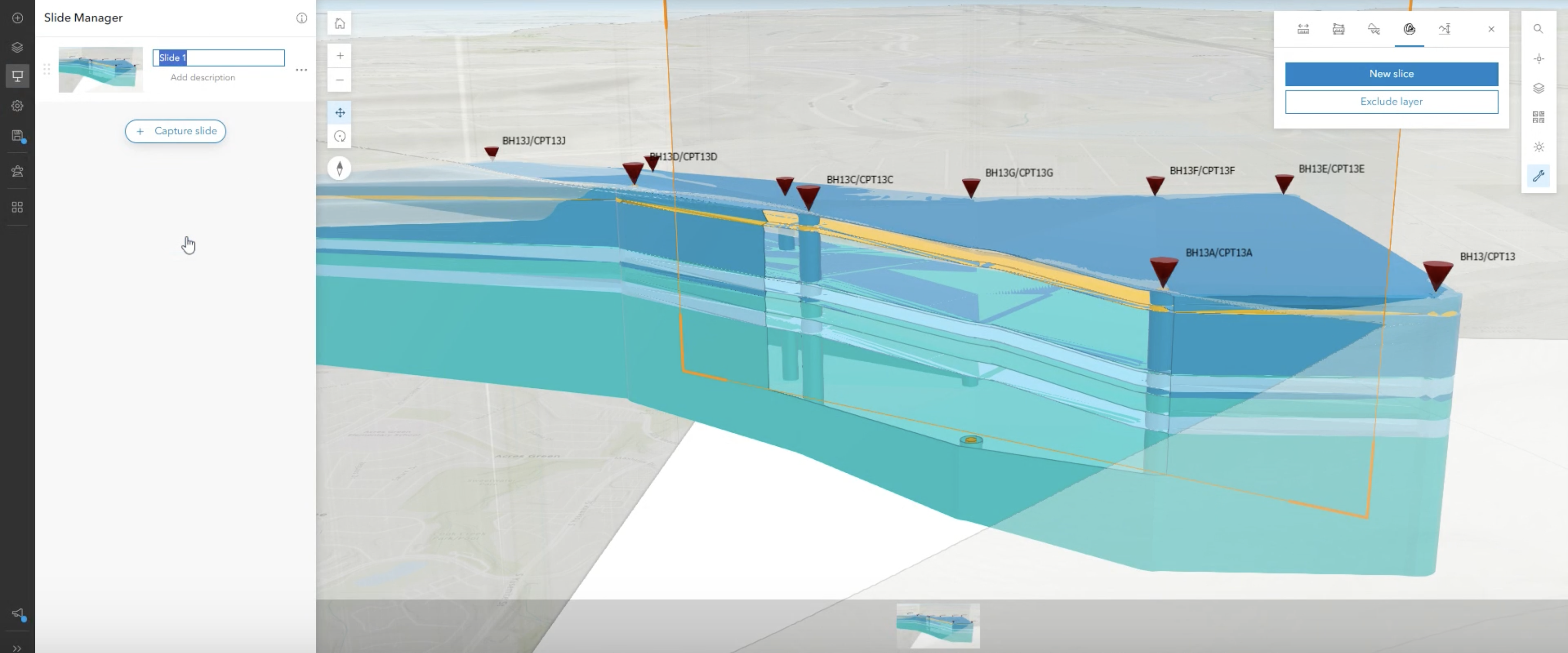

Um corte vertical através do modelo, capturado como um slide incluido no Gestor de Slides

Pronto para uso. Tudo incluido esta seção é padrão da Esri Visualizador de Cena funcionalidade — nenhuma configuração ou complemento específico do GeoDin® é necessário depois que a cena é publicada. A documentação do Visualizador de Cena da Esri abrange aqui cada controle em profundidade total.

---

🌐 Experimente ao vivo: uma cena de demonstração pública produzida com este fluxo de trabalho está disponível em arcg.is/0rD1OL3 - abra-a incluido o Visualizador de Cena e explore os volumes, as anotações e a ferramenta Fatia sem configurar nada.
