Extraindo perfurações, modelo e tipos de solo

Capítulos do vídeo: 0:00 Compreender o MultiPatch (camadas LOC e VOL) | 0:42 Extrair furos com uma consulta de definição | 1:26 Exportar furos como uma classe de elementos | 1:52 Extrair o modelo 3D (camadas VOL) | 2:29 Extrair típos de solo individuais | 3:02 Criar todas as camadas de solo (calcário, cré, areia, argila)

O MultiPatch importado do desenho do Civil 3D (tutorial anterior) contém tudo numa única classe de elementos: furos, o modelo 3D cheia e todas as camadas de solo. Este tutorial divide-o em classes de elementos limpas e separadas — uma para os furos, uma para o modelo e uma por típo de solo — para que cada uma possa ser revista, estilizada, partilhada e analisada de forma independente. Os tutoriais posteriores baseiam-se nestes resultados: o Furo a classe de pontos torna-se nos marcadores de localização na cena web.

Paso 1: Ler a convenção de nomenclatura das camadas

• Abrir a Tabela de atributos do MultiPatch e localizar o Camada campo.
• Os nomes seguem a convenção GeoDin® Ground (ver Nomenclatura das Camadas no desenho):

  • LOC prefixo = furos
  • VOL prefixo = volumes do modelo (típo de solo entre parênteses)
• Estes prefixos orientam todas as extrações abaixo.

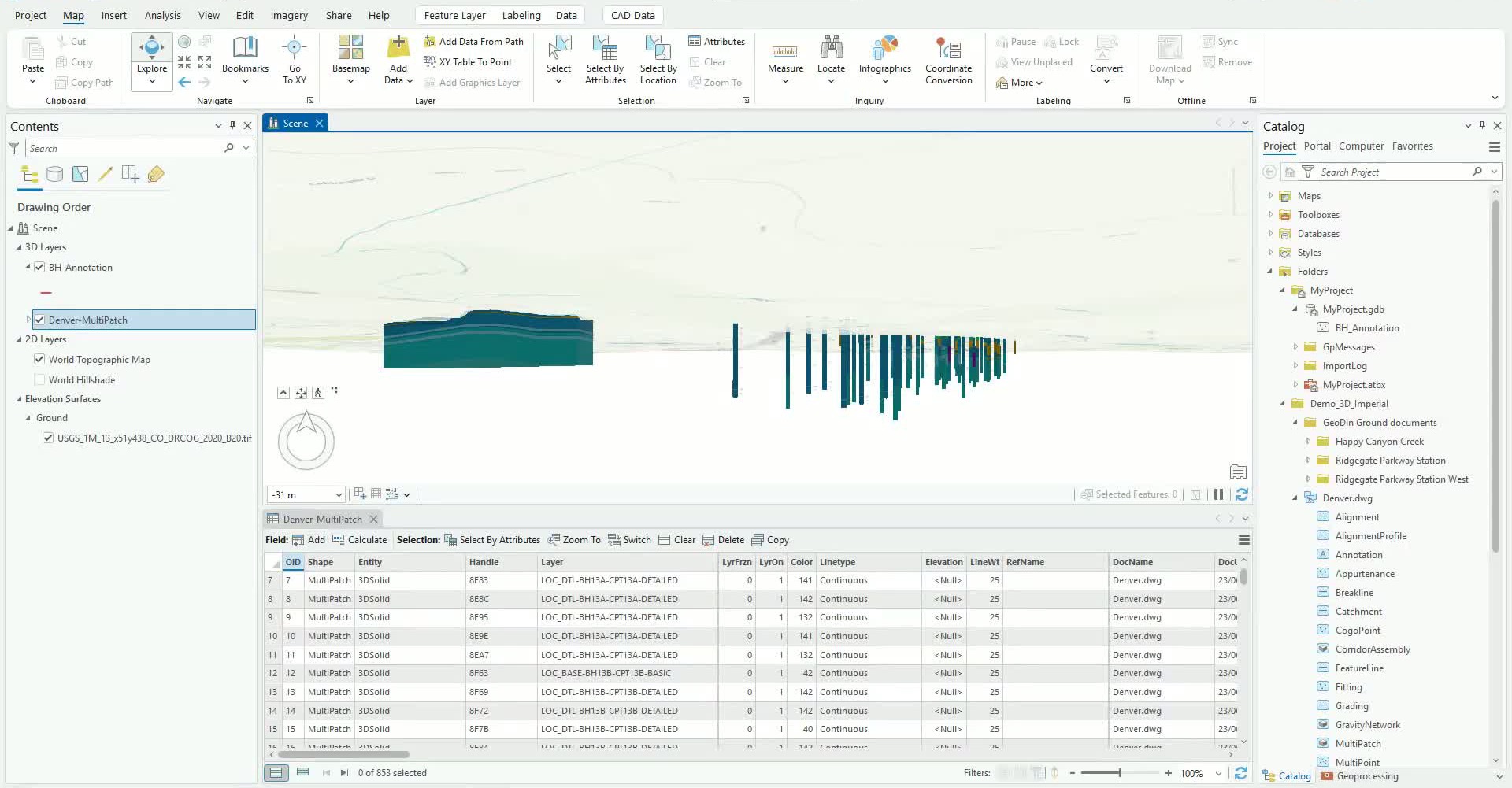

O campo Camada com registos de furos com o prefixo LOC

Paso 2: Isolar os furos com uma consulta de definição

• Clicar com o botão direito na camada MultiPatch > Propriedades > Consulta de definição.
• Adicionar uma consulta: Camada começa com LOC_.
• Aceitar e confirmar que apenas os elementos dos furos permanecem visíveis.

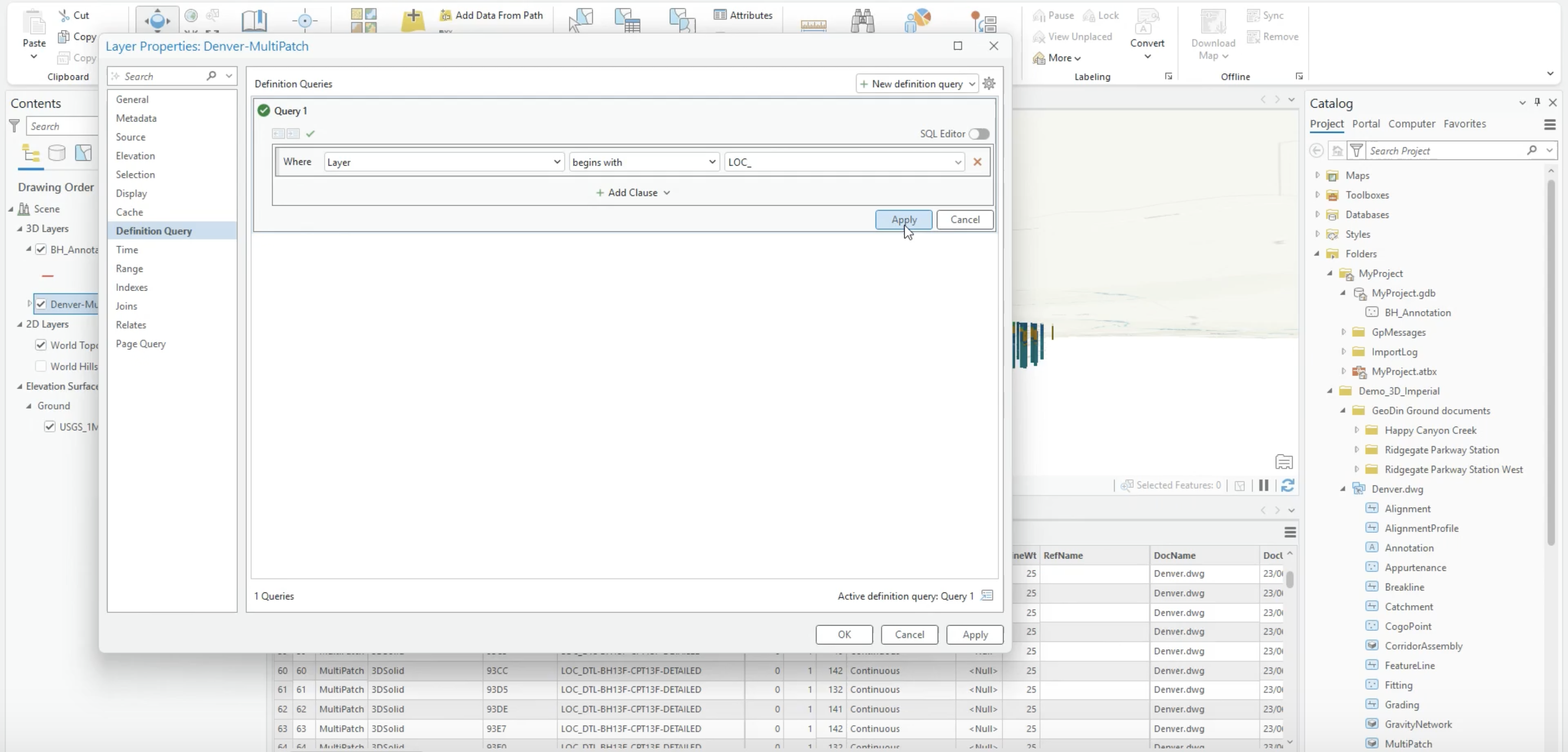

Filtragem da consulta de definição para registos LOC_

Paso 3: Exportar os furos

• Com a consulta ativa, executar Exportar elementos com Usa os registos filtrados ativado.
• Guardar a saída na geodatabase do projeto (por exemplo, como Furo).
• Desativar a camada MultiPatch original e confirmar que os furos existem agora como a sua própria classe de elementos.

Exportar elementos usando os registos filtrados

Paso 4: Repetir para o modelo 3D

• Modificar a consulta de definição para Camada começa com VOL.
• Confirmar que apenas os volumes do modelo são apresentados e, em seguida, Exportar elementos novamente (por exemplo, como Modelo).

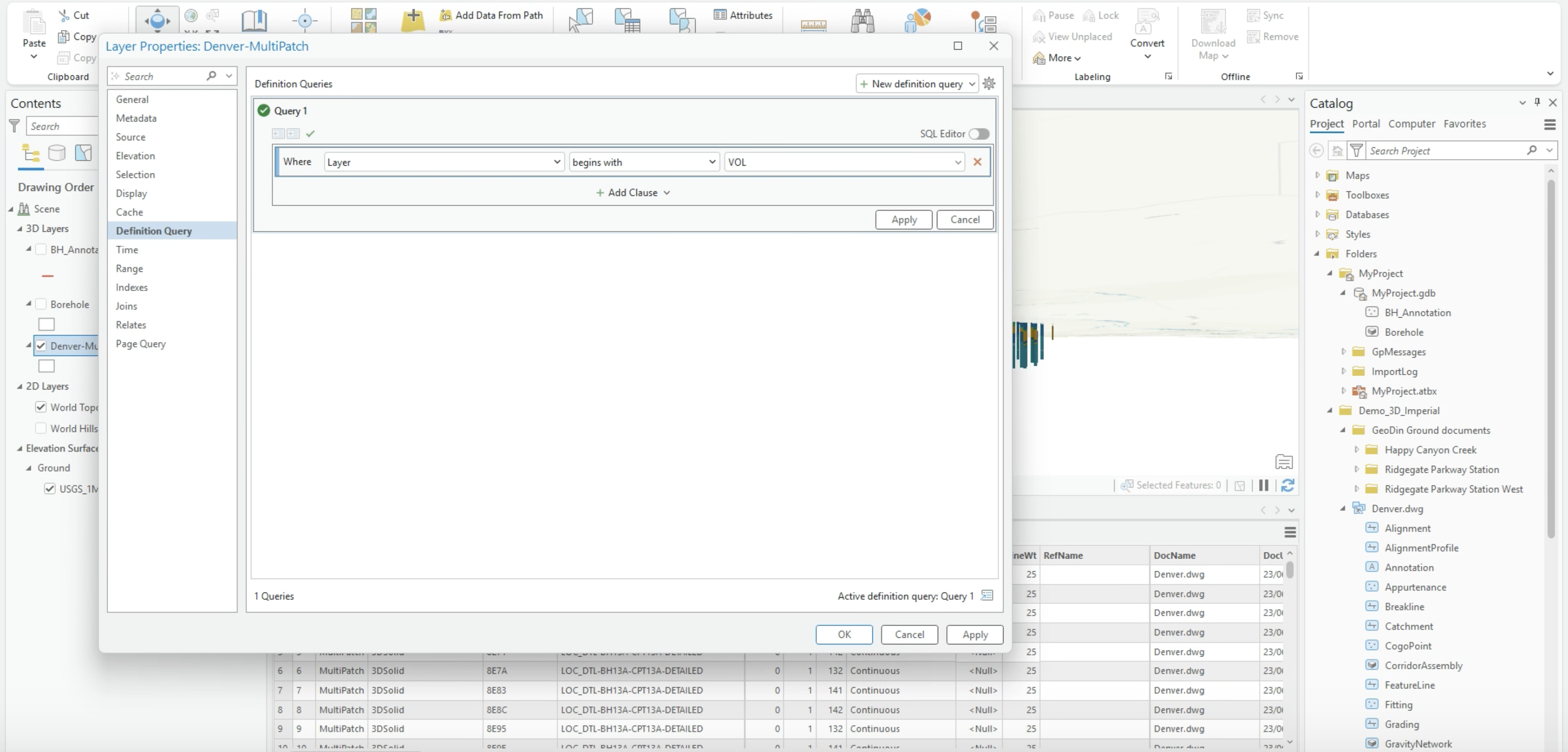

Consulta de definição alterada para registos VOL

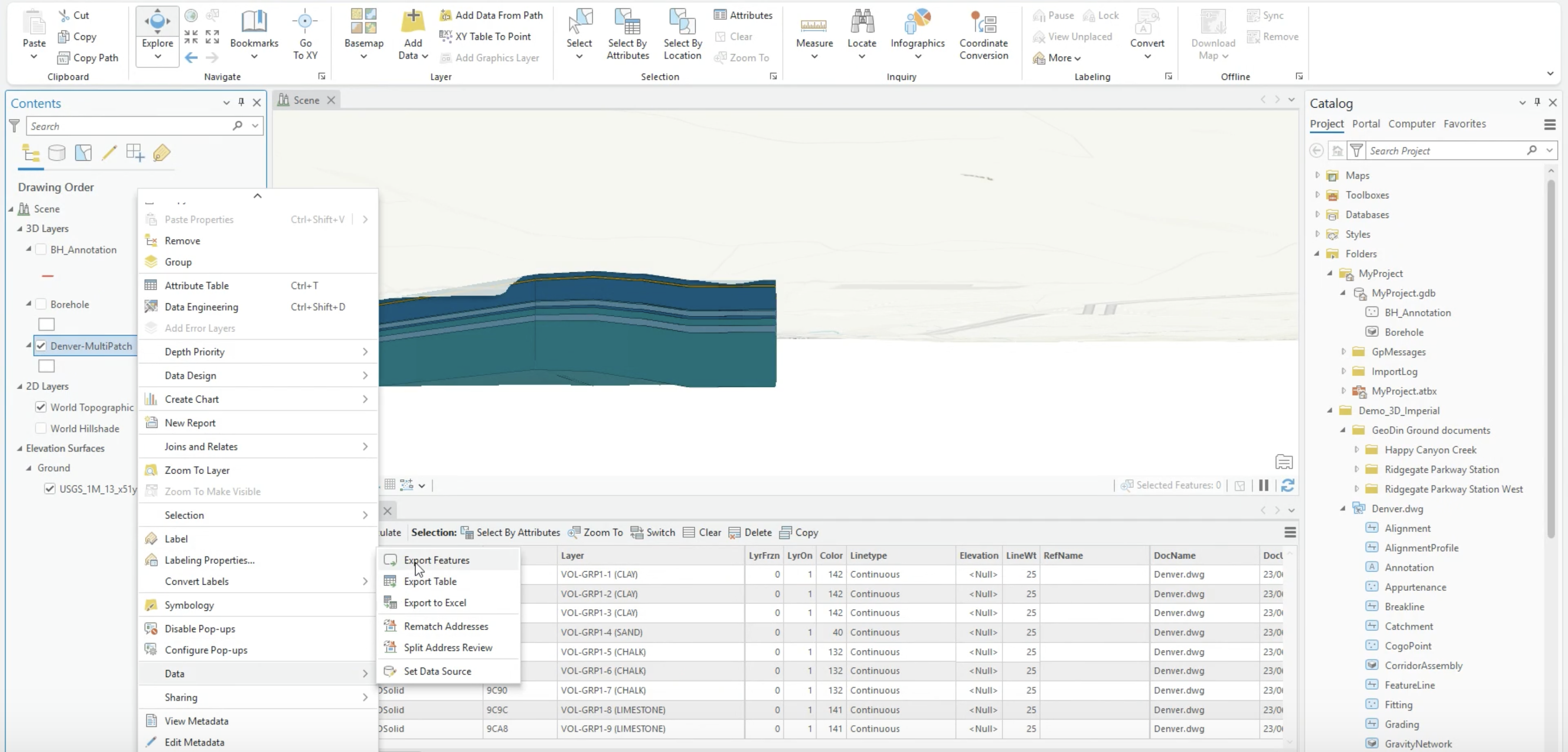

Exportar o modelo filtrado através de Dados > Exportar elementos

Paso 5: Extrair cada típo de solo

• Usa o mesmo padrão de consulta e exportação por típo de solo — por exemplo Camada contém o texto ARGILA — e exportar cada um como a sua própria classe de elementos.
• Repetir para cada típo de solo de interesse (calcário, cré, areia, argila...), confirmando o número esperado de camadas de cada vez.

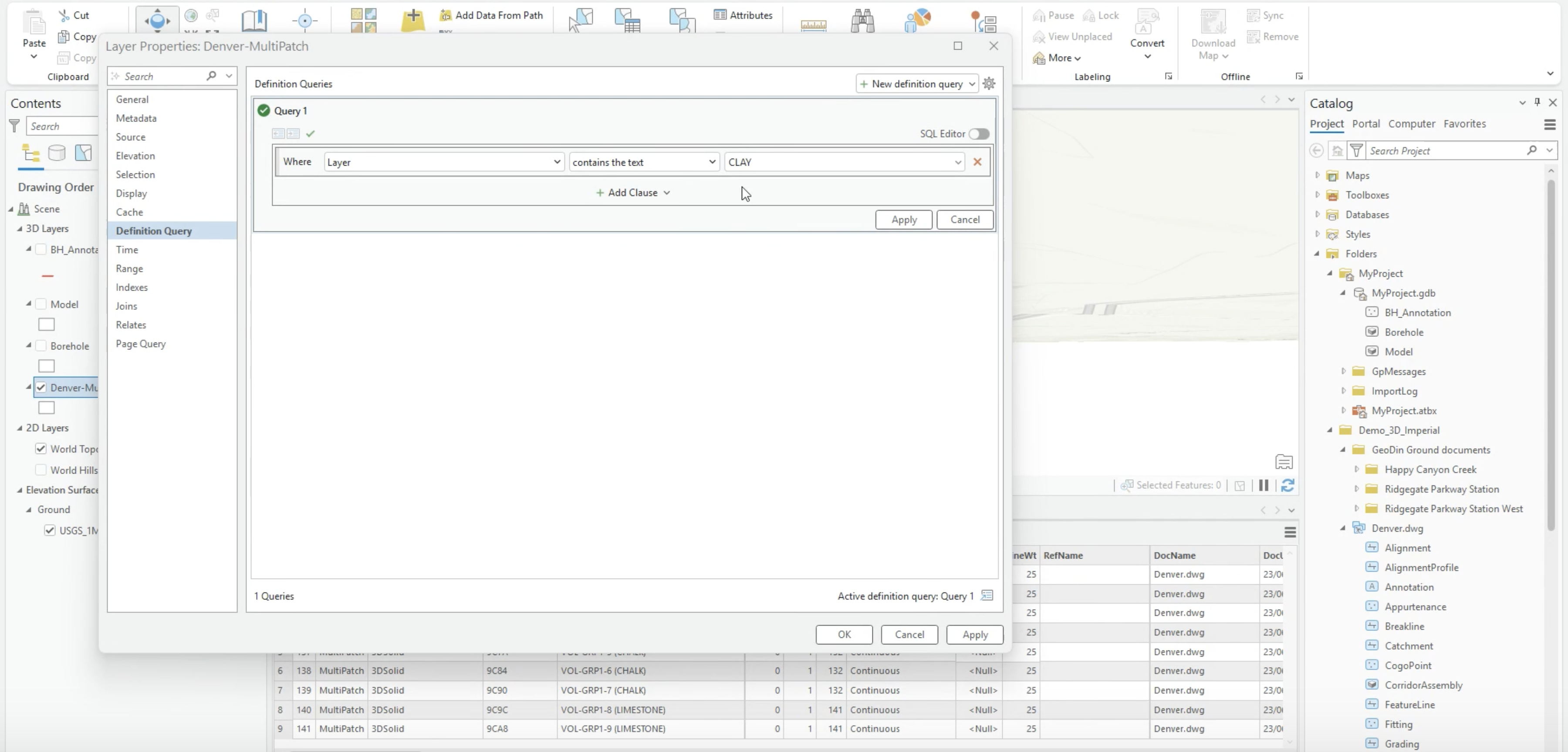

Filtrar um único típo de solo (ARGILA)

• O resultado: uma classe de elementos com um nome claro por conjunto de dados, todos na geodatabase do projeto.

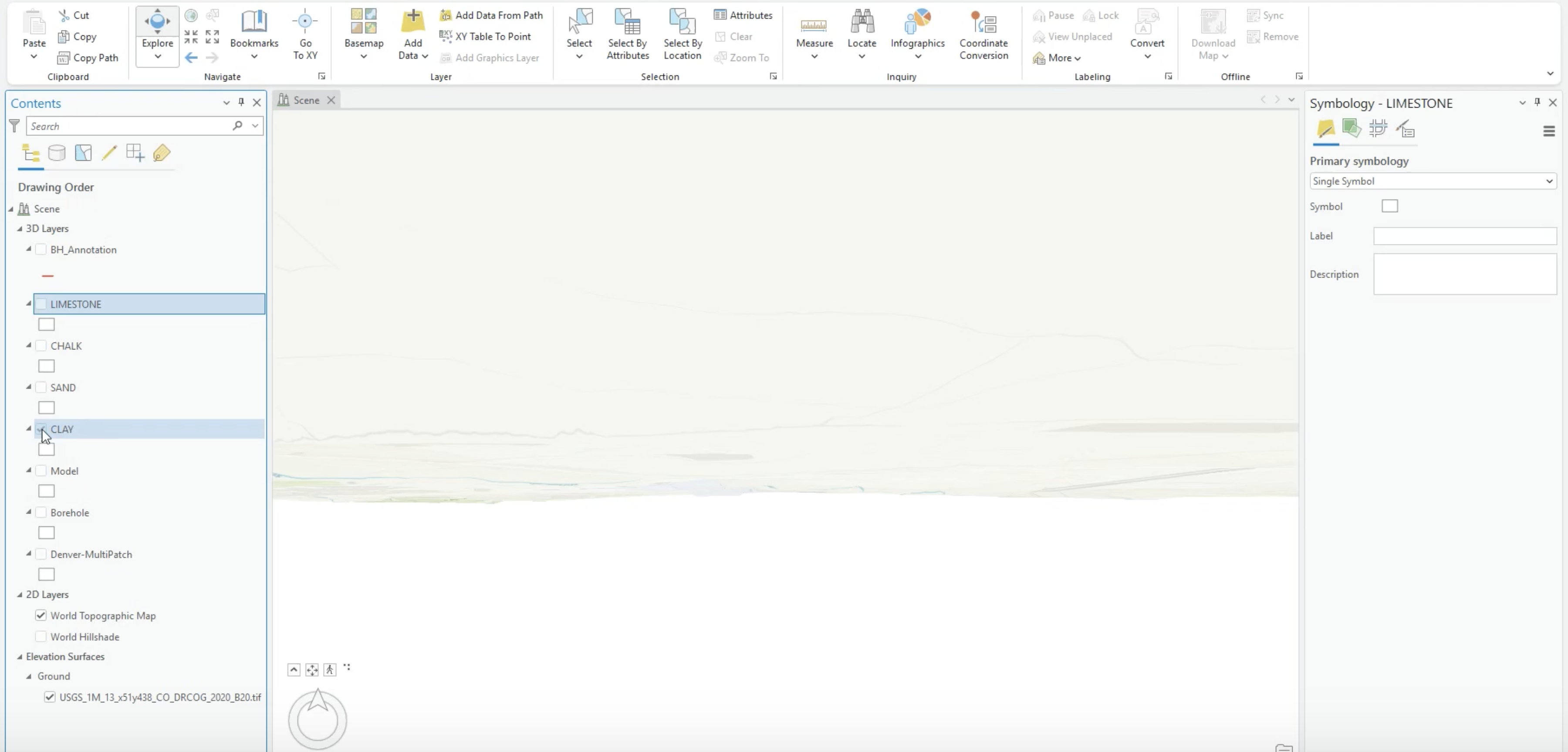

Todas as classes de elementos extraídas — típos de solo, Modelo e Furo

Configurações gerais opcionais

• Escopo da Consulta - verifique o Camada Valores antes de aplicar uma Consulta, e verifique a Consulta ativa antes de cada Exportar; um Filtro com erro de um elemento exporta as feições erradas.
• Nomeação da saída - padronize os nomes No prefixo da camada ou no Típo de material, e não Sobrescrever classes de feição exportadas anteriormente ao salvar múltiplas saídas.

---

Trabalhando com as classes de feição extraídas

Usa o mesmo padrão de Consulta e Exportar para cada conjunto de dados para manter o Processo consistente, e exporte apenas os Típos: de solo que as Análises precisam. Desligue o MultiPatch original após a extração - as classes extraídas o substituem para estilização, compartilhamento e os tutoriais Posterior.

---

Próximo Paso: Anexe o Relatório geotécnico às anotações do Furo, ou avance ao publicando o modelo como uma cena web.
