Création d'un journal virtuel

Ce didacticiel vous guide à travers le processus de création de piézomètres virtuels (forages artificiels) dans Civil3D. Les piézomètres virtuels vous permettent de créer des données de forage synthétiques à des emplacements spécifiques pour compléter vos données géologiques existantes, vous aidant à construire des modèles de sol plus précis.

Créer un piézomètre virtuel vide

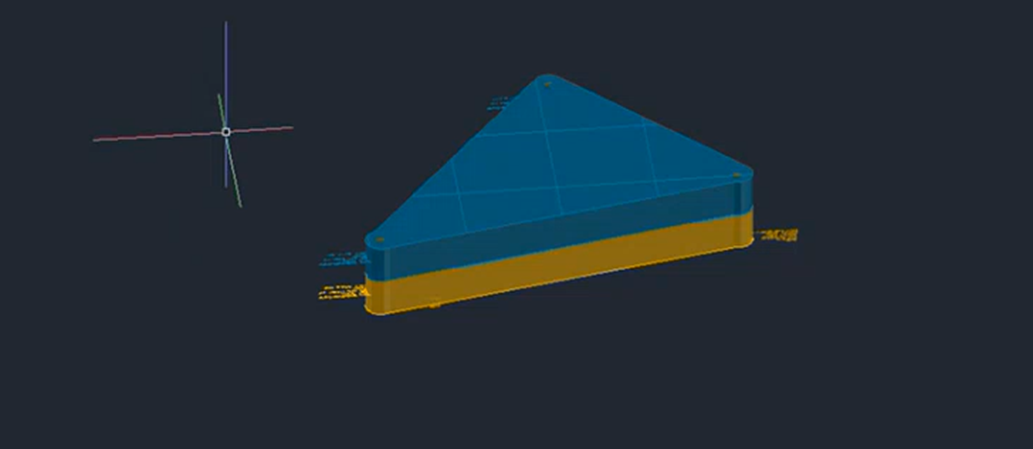

Pour commencer à créer un piézomètre virtuel, vous aurez besoin d'un dessin contenant déjà des forages ou d'un nouveau modèle où vous prévoyez de les ajouter. Dans cet exemple, nous avons trois forages existants étiquetés A, B et C, et nous allons créer un piézomètre virtuel le long du bord entre B et C.

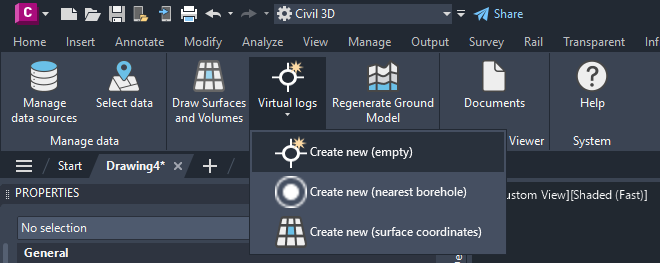

1. Repérez le bouton Piézomètre virtuel dans le ruban et cliquez dessus.

2. Un sous-menu apparaîtra avec trois options : Vide, Forage le plus proche et Interpolations de surface.

3. Pour ce didacticiel, sélectionnez Vide l'option (nous couvrirons les autres options dans de futurs didacticiels).

4. Il vous sera demandé de spécifier les coordonnées de votre piézomètre virtuel :

   • Saisissez les coordonnées manuellement, ou

   • Cliquez directement dans le dessin pour placer le piézomètre virtuel.

5. Une fois que vous avez défini l'emplacement, passez à l'étape suivante.

Boîte de dialogue du piézomètre virtuel

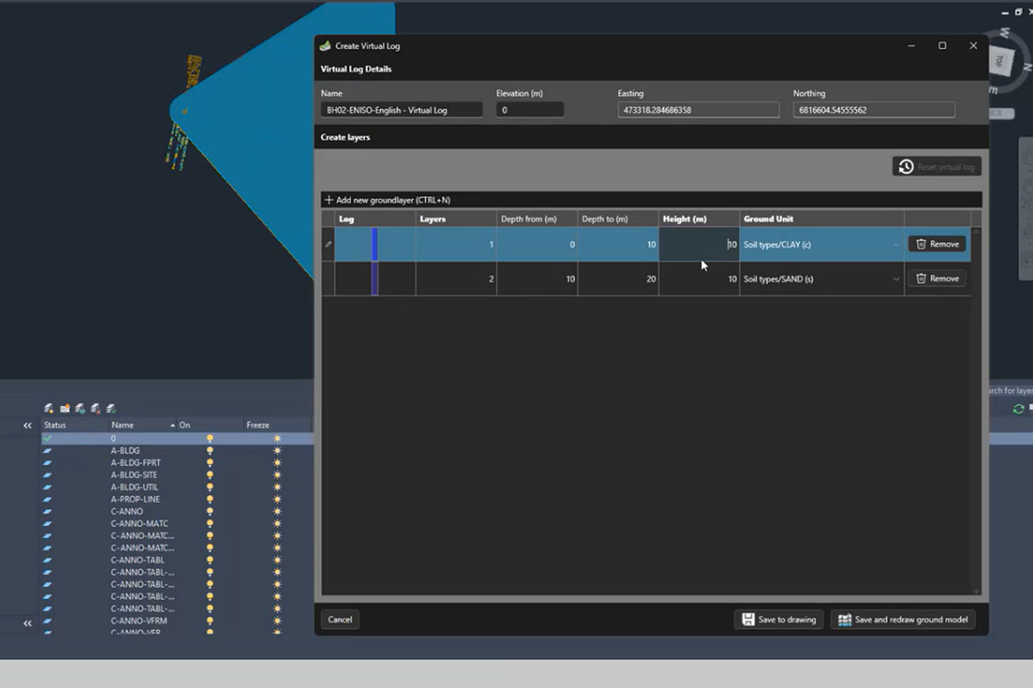

Après avoir spécifié l'emplacement, une boîte de dialogue Concepteur de piézomètre virtuel s'ouvrira. Dans la section supérieure, vous pouvez indiquer :

• Nom: Saisissez un identifiant unique pour votre piézomètre virtuel

• Altitude: Définissez l'altitude du niveau du sol à laquelle le forage traverse la surface

La boîte de dialogue contient également une section pour ajouter des couches de sol, que nous explorerons ensuite.

Ajout et gestion des couches de sol

Les couches de sol représentent les différentes sections géologiques de votre forage. Dans un scénario réel, celles-ci seraient déterminées par des opérations de forage et des analyses en laboratoire. Mais avec les piézomètres virtuels, et dans cette boîte de dialogue, vous pouvez entièrement créer un forage artificiel contenant différents types de sols et/ou de roches. Pour ajouter une nouvelle couche de sol :

1. Cliquez sur le bouton « Ajouter une couche » pour créer une nouvelle couche de sol

2. Pour chaque couche de sol, spécifiez :

   • Type de sol ou de roche

   • Profondeur en mètres

Une fois que vous avez créé un certain nombre de couches de sol, vous pouvez également les modifier librement. Vous pouvez :

• Mettre à jour les propriétés des couches existantes

• Déplacer les couches vers le haut ou vers le bas pour changer leur ordre

• Ajouter de nouvelles couches entre des couches existantes

• Supprimer des couches si nécessaire

L'étape finale consiste à enregistrer le piézomètre virtuel et à laisser le plugin dessiner la présentation 3D dans votre dessin Civil 3D.

Finaliser et visualiser votre piézomètre virtuel

Une fois que vous avez terminé de concevoir votre piézomètre virtuel :

1. Vérifiez toutes les informations pour garantir leur exactitude

2. Cliquez sur « Enregistrer dans le dessin » pour créer le piézomètre virtuel

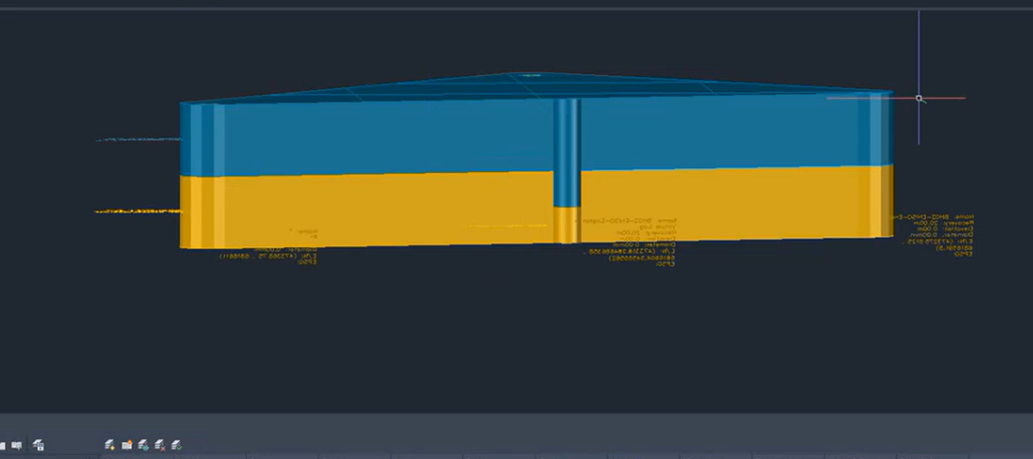

3. Le piézomètre virtuel sera dessiné dans votre dessin Civil 3D

Le piézomètre virtuel nouvellement créé apparaîtra visuellement similaire à vos forages réels, le rendant presque indiscernable sauf par son nom. Cette similitude garantit que votre conception et votre modèle de sol correspondent étroitement aux résultats attendus.

En créant des piézomètres virtuels stratégiques, vous pouvez améliorer la précision de vos modèles géologiques dans les zones où les données de forage physiques sont indisponibles. Dans le prochain didacticiel, nous montrerons comment vous pouvez mettre à jour votre modèle de sol (les surfaces et les volumes) pour refléter les piézomètres virtuels nouvellement ajoutés.
