Publication et révision d’une scène web

Chapitres vidéo : 0:00 Ajout des points et des libellés d’emplacement du Trou de forage | 1:17 Conversion des unités d’annotation en mètres | 2:26 Définition du Système de coordonnées WGS 1984 | 2:42 Publication de la scène web | 3:31 Consultation de la scène publiée en ligne

Le Modèle de sol inclus ArcGIS Pro (Intégration du Modèle de sol dans ArcGIS Pro) peut être publié comme un scène Web ArcGIS Online, ainsi les parties prenantes consultent les volumes de type de sol, les Sondages et les Rapports joints directement dans un navigateur - aucun logiciel CAO ou SIG installé. Pour l'équivalent 2D en entités ponctuelles de ce flux de travail, voir Publier sur ArcGIS Online inclus dans la documentation GeoDin.

Besoins

  • Le Modèle de sol ET les Couches d'annotation inclus dans ArcGIS Pro (Intégration du Modèle de sol dans ArcGIS Pro).

  • Le Trou de forage classe d’entités ponctuelles (extrait du MultiPatch), ajoutée avec un Symbole unique et l'Etiquette du Nom du Trou de forage afin que chaque Emplacement soit clairement lisible sur la Surface au sol.

  • Un compte ArcGIS Online avec des privilèges de publication.

Source du DEM : le terrain sous le modèle, inclus dans les vidéos et inclus dans la scène de démonstration publiée, est le DEM de 1 mètre du U.S. Geological Survey (USGS), obtenu à partir de Le téléchargeur de la Carte nationale. Il se poursuit depuis la surface d'élévation définie dans le premier tutoriel, ET il est Disponible publiquement, donc vous pouvez télécharger le même jeu de données pour suivre.

Étape 1 : Convertir les élévations en mètres

Les scènes Web attendent des élévations de type Métrique. Si les élévations du dessin sont en pieds :

  • Exécutez le Ajuster le Z 3D outil de géotraitement avec Inverser le Signe des Valeurs Z = Conserver l'orientation Z, en convertissant De pieds > sur mètres.

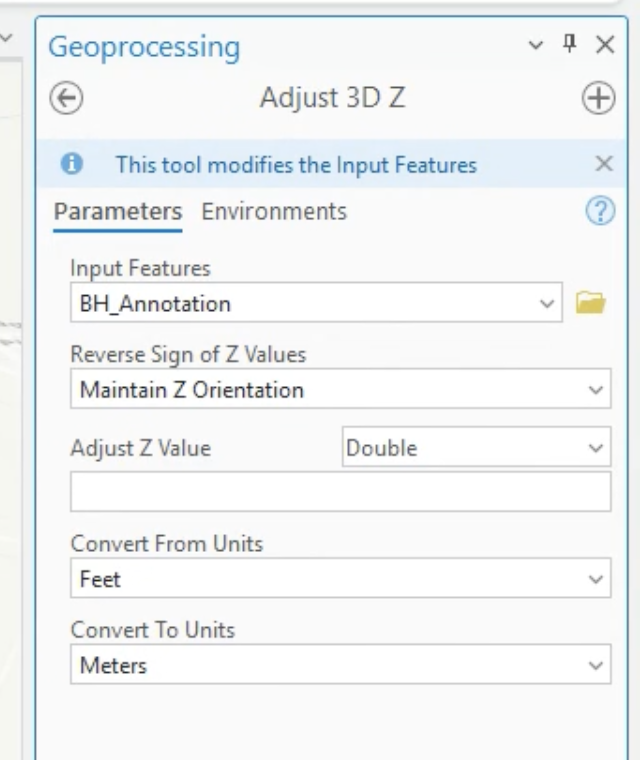

Ajuster le Z 3D en convertissant des pieds sur des mètres
  • Puis Ouvert Propiétés de la couche > Élévation pour la Couche et définissez les unités verticales sur Mètres. Agrandir l'aperçu avant impression ensuite pour confirmer que l'annotation est correctement placée.

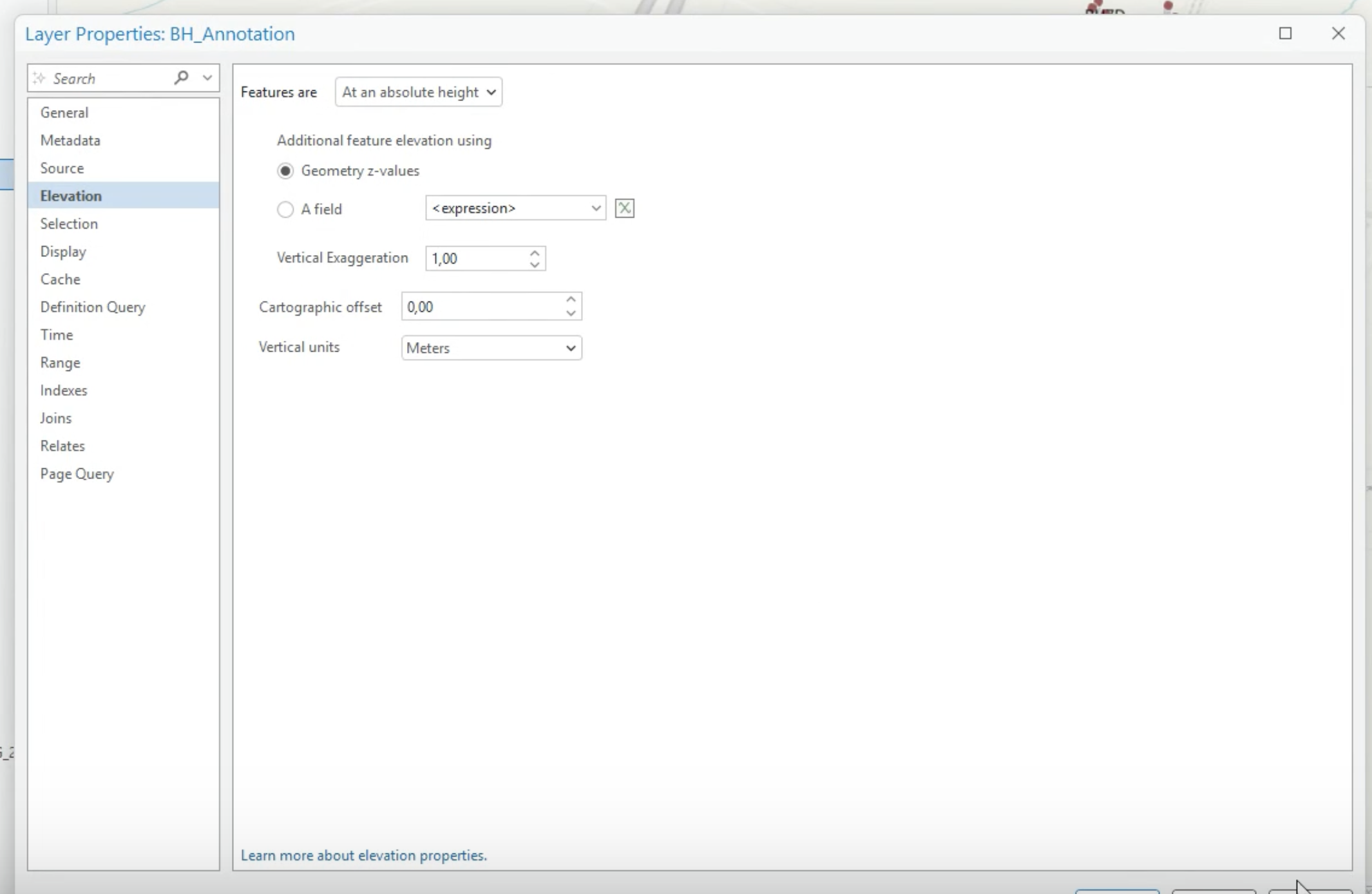

Élévation de la Couche définie sur les valeurs z de la géométrie en mètres

Étape 2 : Définir le Système de coordonnées de la scène

  • Ouvert les Propriétés de la scène Propriétés de la carte > Systèmes de coordonnées et Sélectionner WGS 1984 Web Mercator (sphère auxiliaire) - le Système de coordonnées requis par les scènes Web.

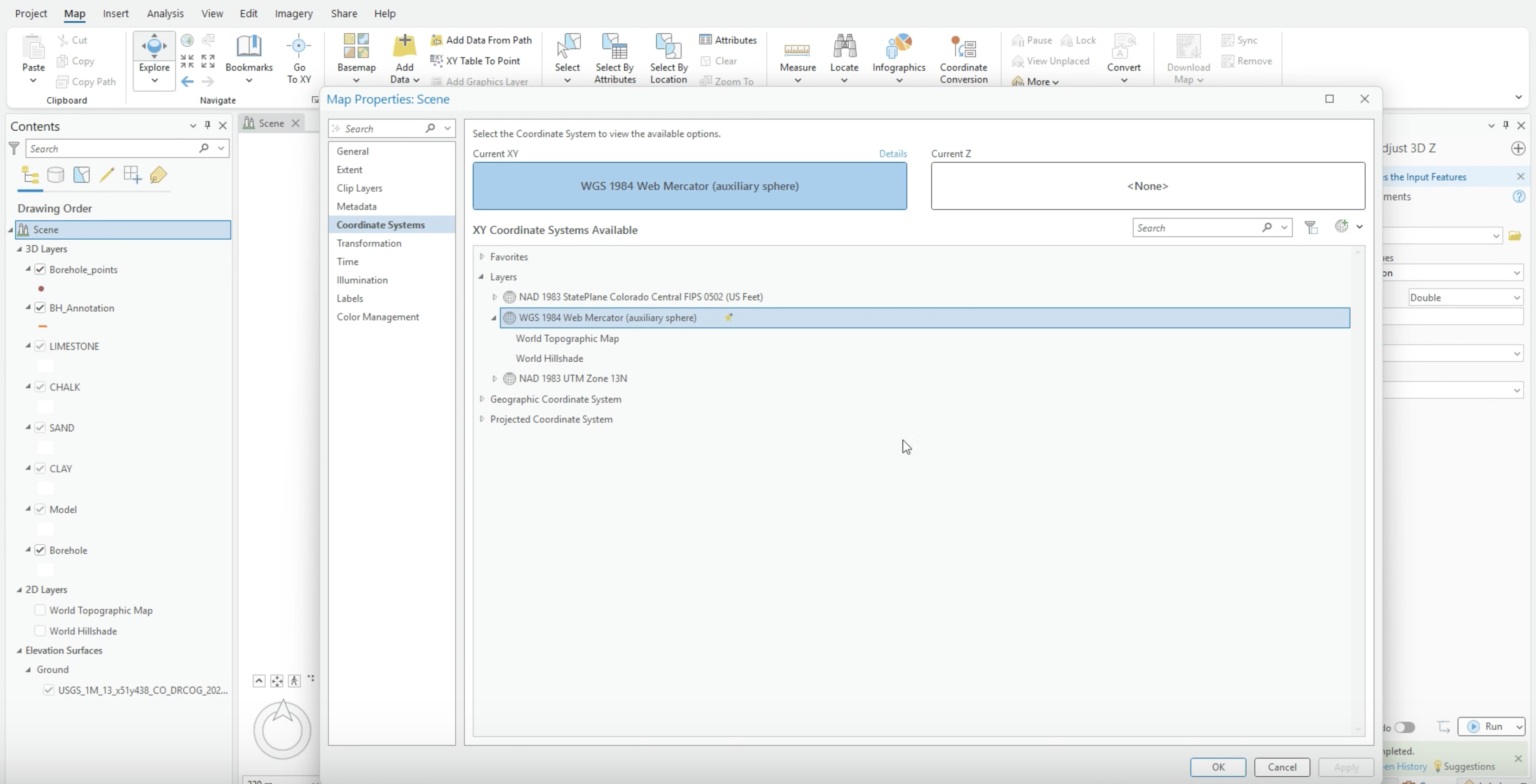

Système de coordonnées de la scène défini sur WGS 1984 Web Mercator

Étape 3 : Partager la scène Web

  • Le Partager onglet, choisissez Scène Web.

  • Saisissez un Nom, choisissez le Répertoire de destination et définissez le Niveau de partage (propriétaire, organisation ou public).

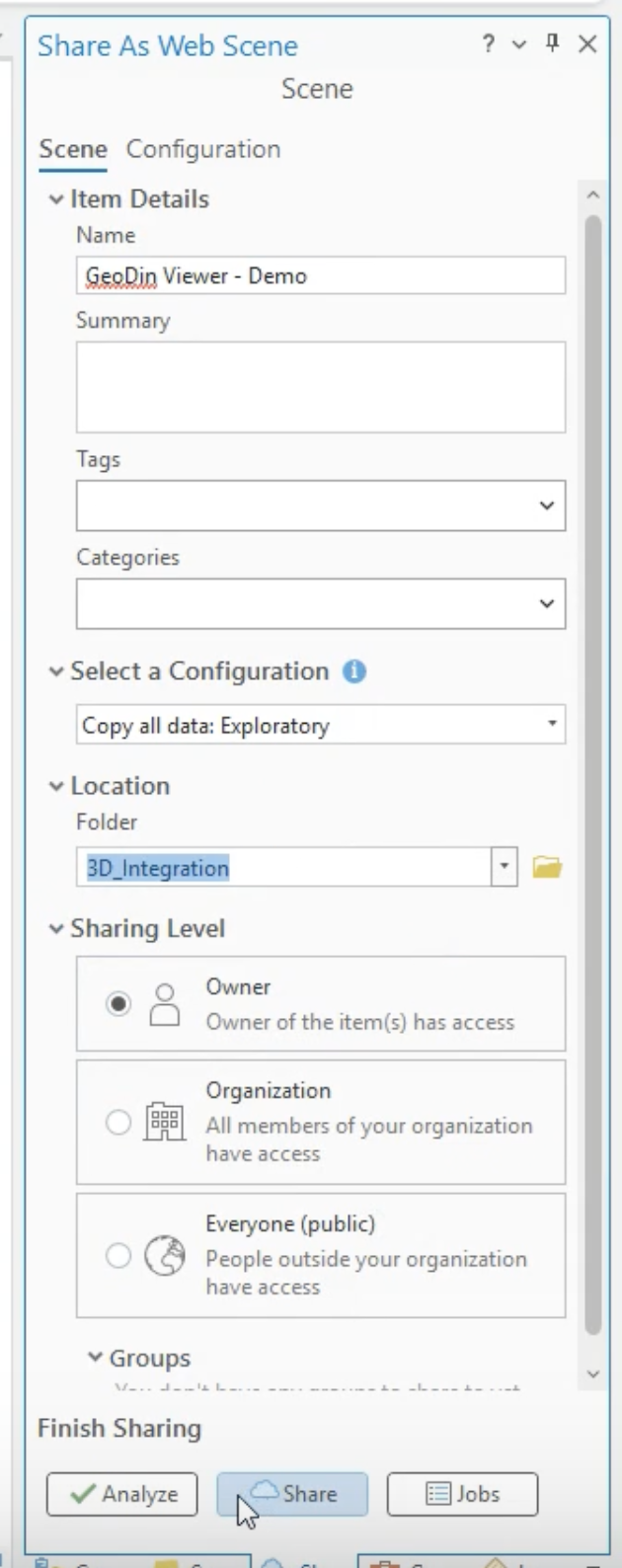

Le volet Partager en tant que Scène Web

Étape 4 : analyser, publier, vérifier

  • Cliquez Analyser et résoudre chaque Erreur avant de publier.

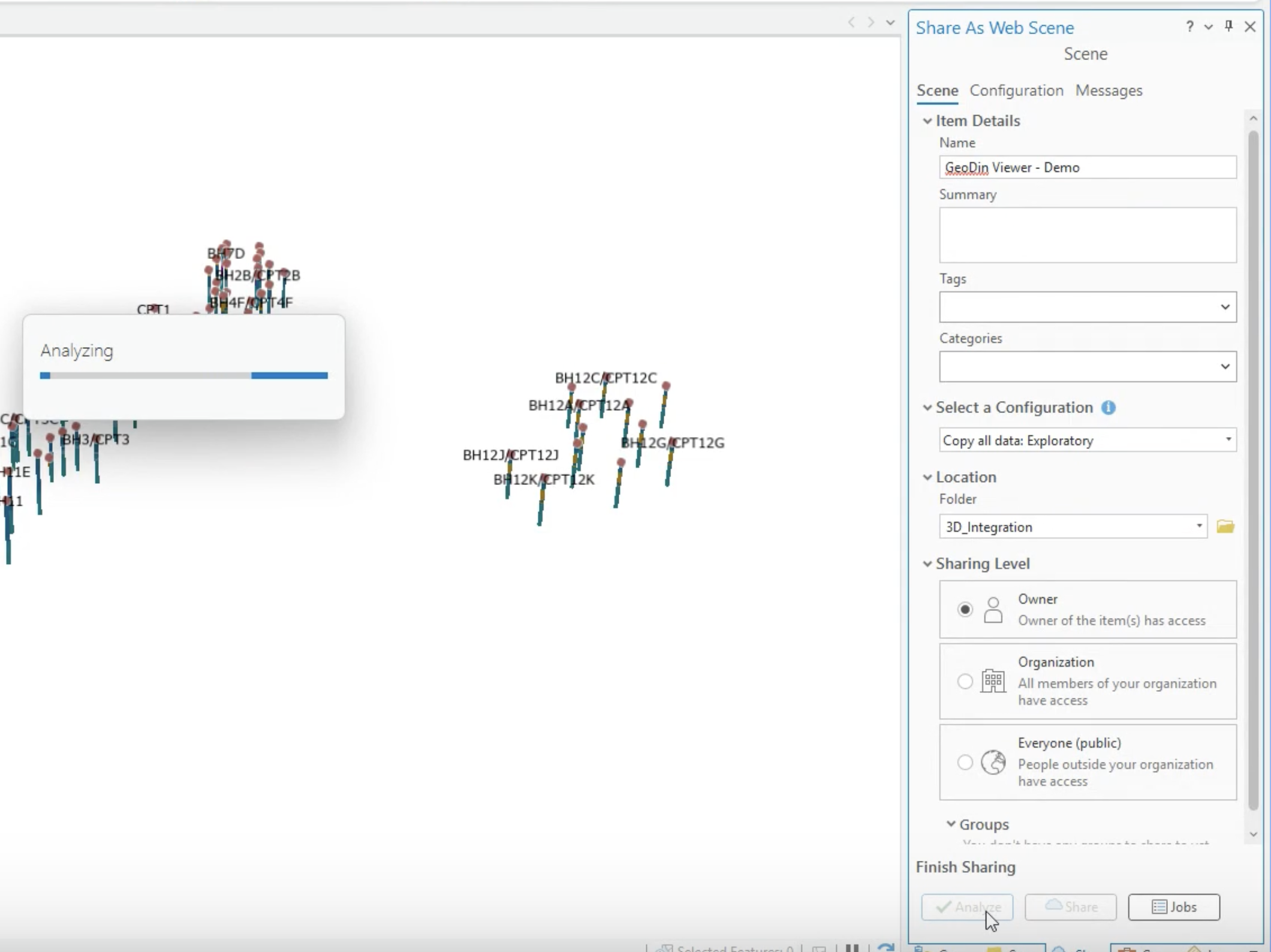

Analyse en cours avant publication
  • Cliquez Partager sur publier, Permet au traitement de se terminer, puis Ouvert la page Portail de l'élément et confirmez que Tous les niveaux sont présents.

Révision de la scène inclus le navigateur

Chapitres vidéo : 0:00 Ouverture de la scène & rendre le fonds de carte transparent | 0:36 Explorer les Trou de forage Feuille d'information et les documents | 1:08 Afficher le modèle par Groupe de sol | 1:33 Ajouter des Trou de forage Emplacement Points : à même le sol | 1:58 Styliser les marqueurs & choisir un fonds de carte | 3:07 Découper le modèle 3D | 4:06 Capturer & enregistrer une coupe

Ouvert l'élément publié avec Ouvert inclus Scene Viewer.

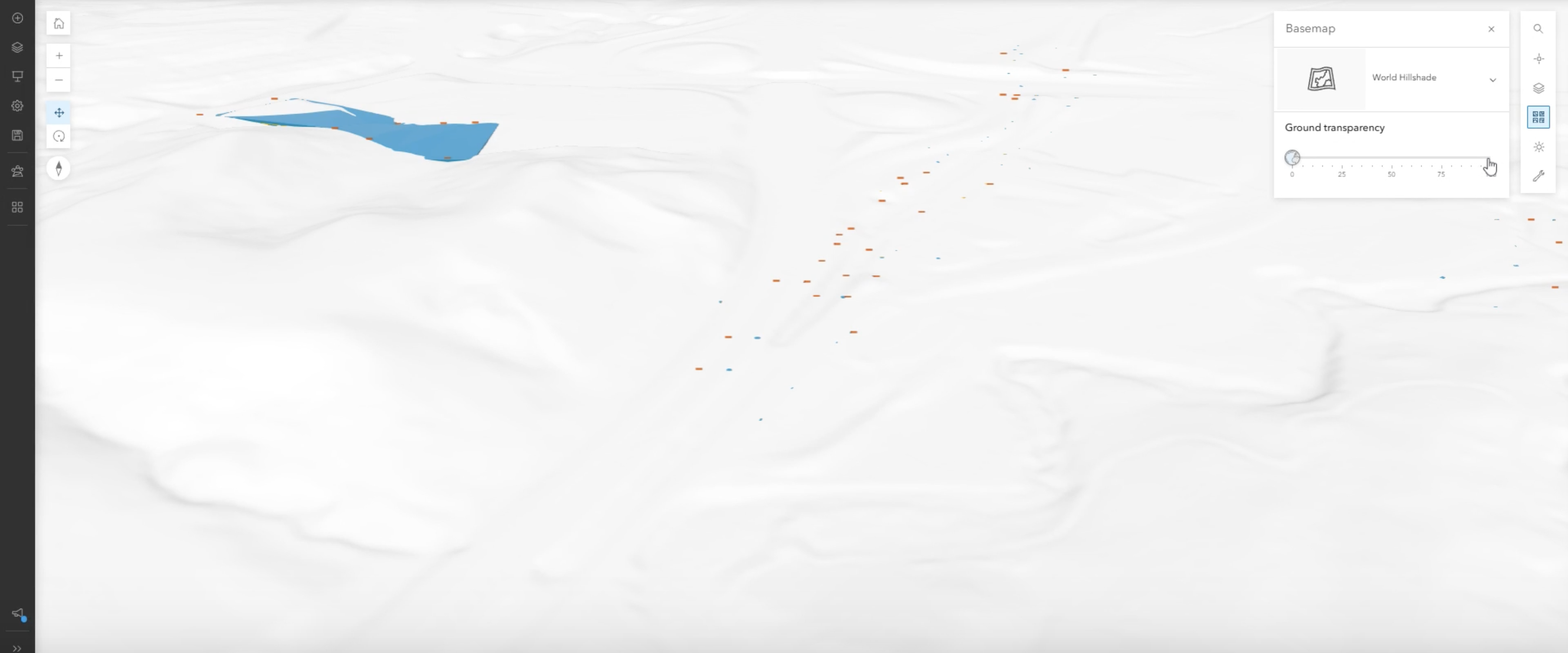

  • Voir à travers le sol : Ouvert Fond de carte et augmenter Transparence du sol pour que le modèle du sous-sol soit visible, inclus dans le contexte.

Transparence du sol révélant le modèle sous la surface
  • Activer/désactiver les Couches : inclus Couches, basculez les volumes de type de sol (Argile, sable, craie, calcaire...) et les Sondages à et hors service pour vous concentrer sur l'examen. Cliquer sur une annotation de document ouvre sa fenêtre contextuelle - y compris le Rapport géotechnique joint.

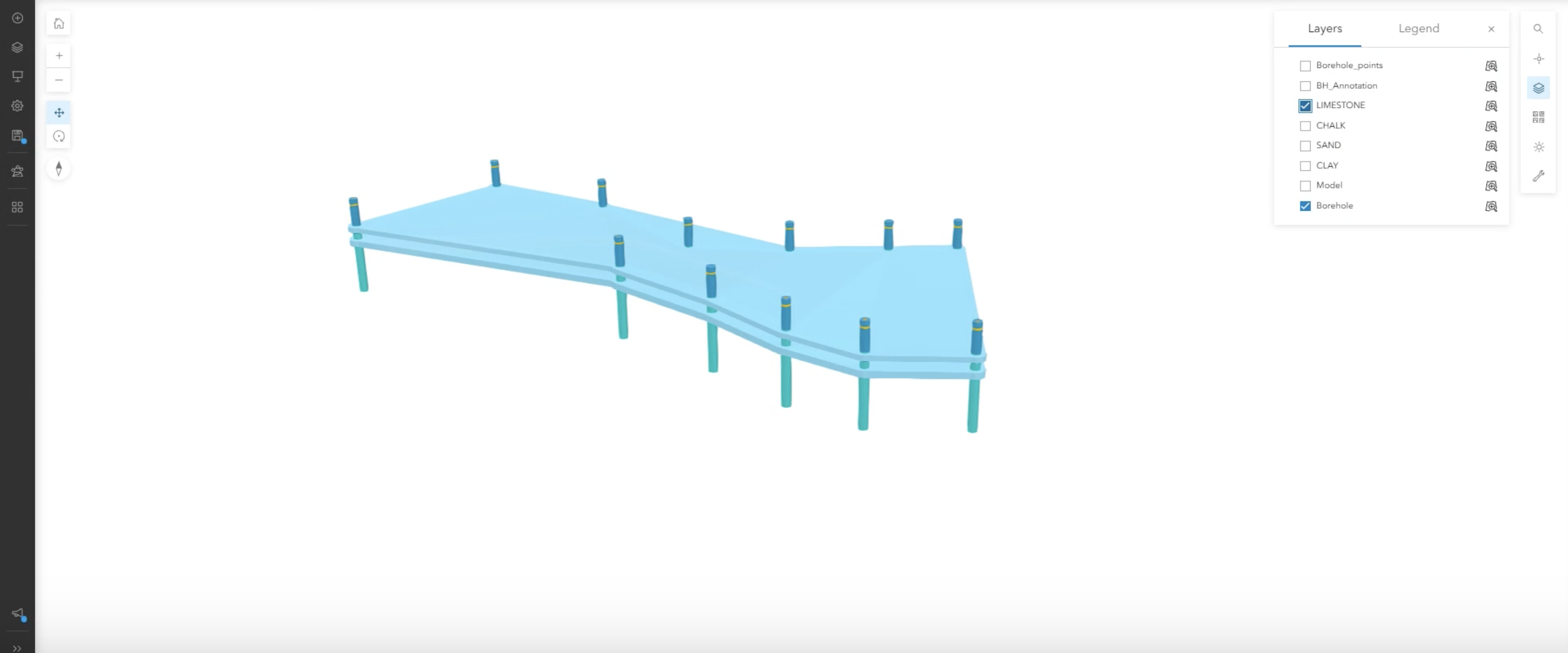

Couches de volume de type de sol avec des Sondages inclus dans Scene Viewer
  • Maintenir les marqueurs d'Emplacement à la surface : définir le placement en élévation de la Couche de points du Trou de forage sur Le sol, afin que les marqueurs reposent à la surface du terrain plutôt qu'à l'intérieur du modèle.

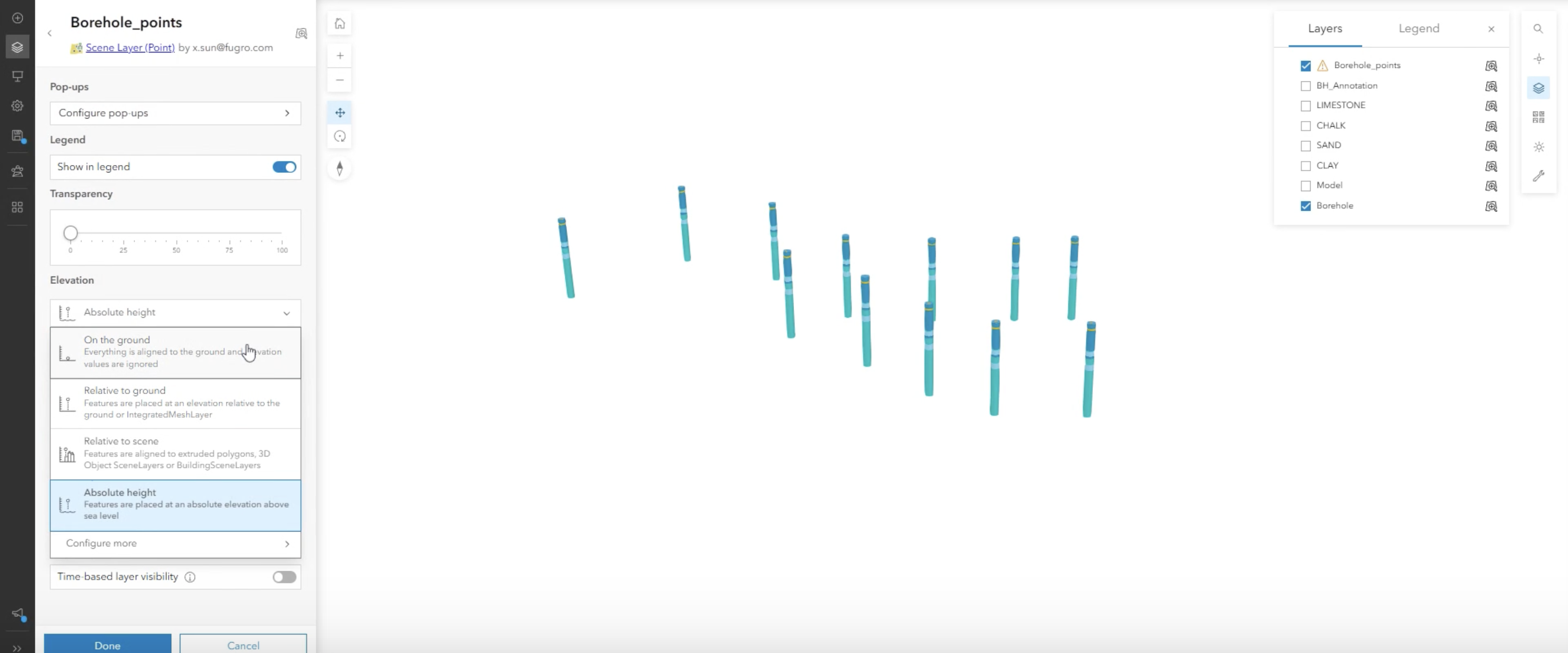

Options de placement de l’élévation pour la Couche des Trou de forage Points :

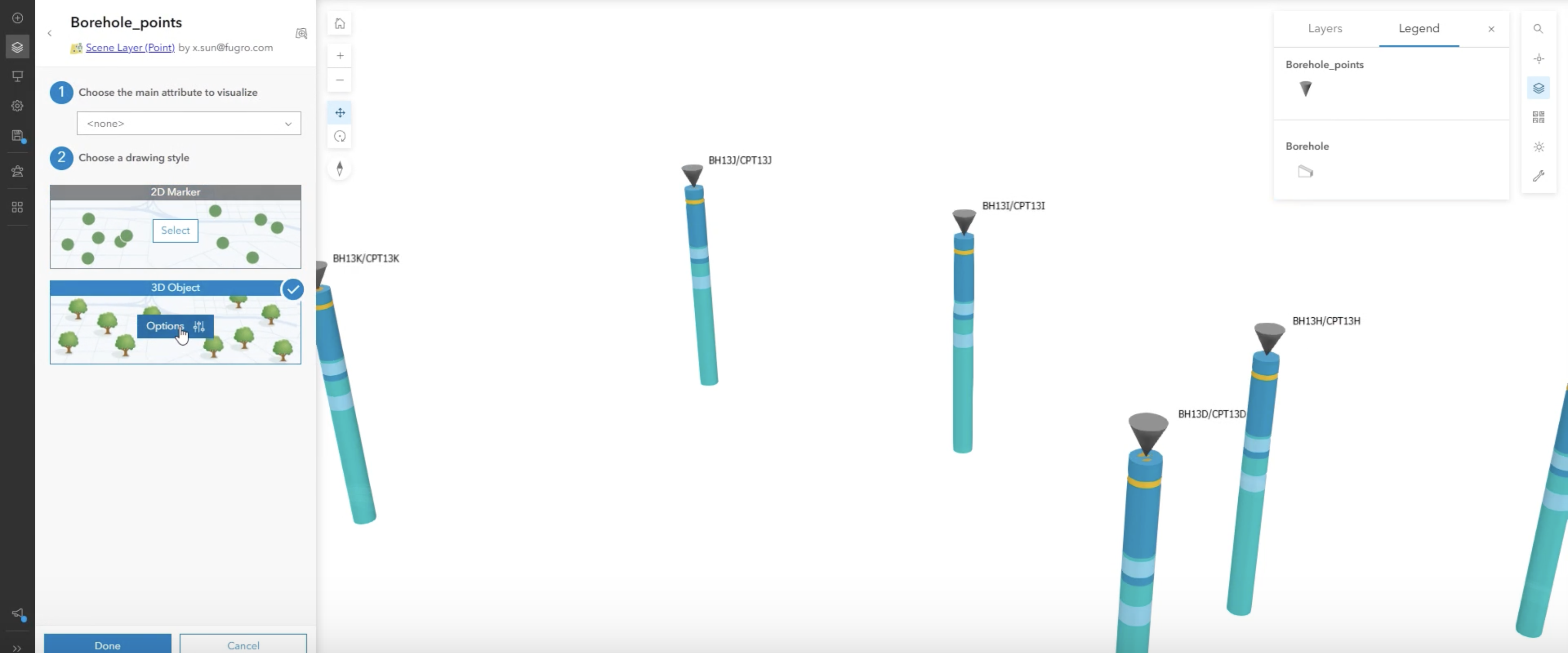

  • Mettez en forme les marqueurs : Ouvert Style de Couche pour les Trou de forage Points : ET Utiliser le Puits 3D style de dessin avec une Couleur de Marqueur distincte et des Dimensions, afin que les Sondages soient faciles à identifier sur N'importe carte de base.

Style de dessin d’objet 3D pour les Points de Trou de forage

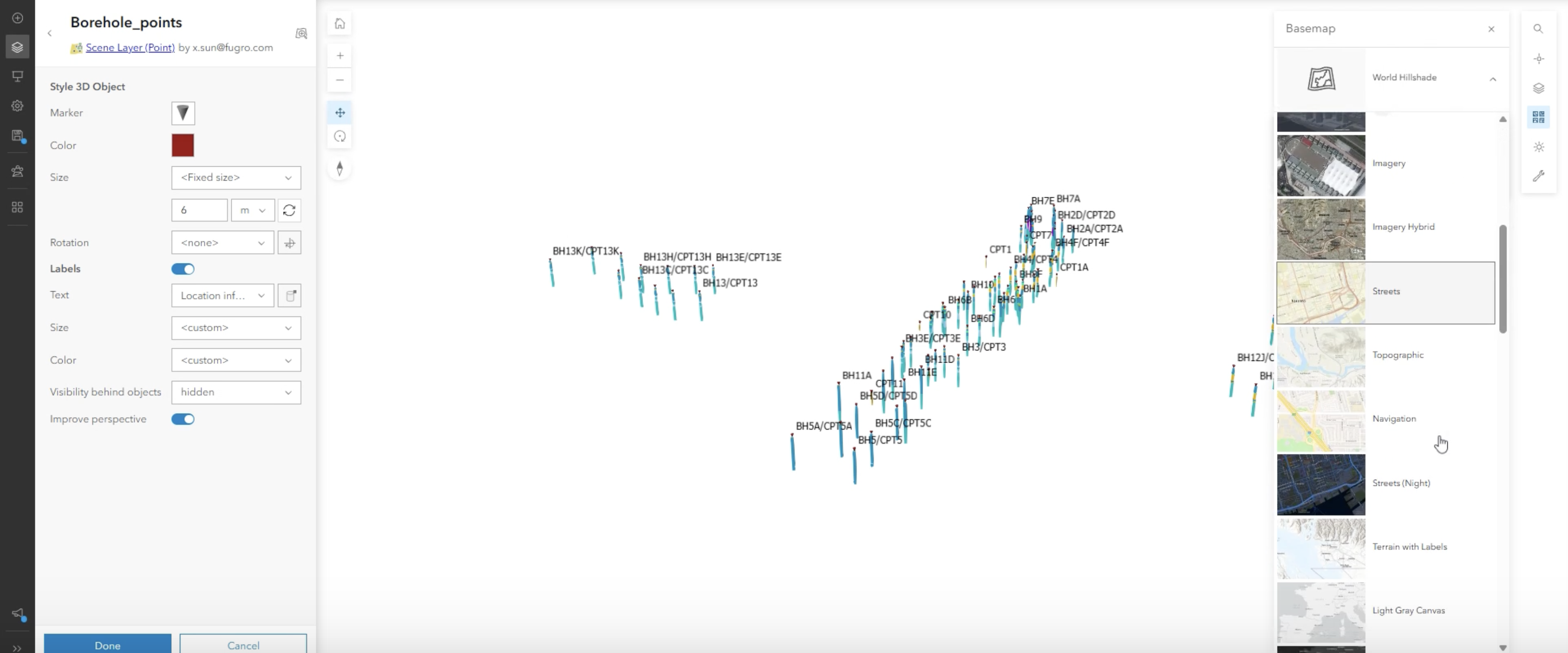

  • Choisissez un fond de carte informatif : Ouvert Fond de carte ET choisissez une Carte avec un contexte géographique plus fort (imagerie, Feuille de route, topographique...) pour la revue finale - puis remettez le modèle Retour à pour sur voir le sous-sol par rapport à son environnement.

Choisir un fond de carte avec davantage de contexte géographique
  • Découpez le modèle : avec le Découpe outil (sous les outils de scène ; maintenez Maj sur une coupe verticale), Couper dans le modèle sur inspecter la structure souterraine et les relations avec le Trou de forage. Ajustez l’angle de coupe jusqu’à ce que les caractéristiques internes soient clairement visibles.

  • Capturez la Vue : Ouvert Gestionnaire de diapositives ET Utiliser Capturer la diapositive sur Sauvegarder la Vue de la tranche actuellement - les diapositives capturées sont stockées avec la scène, Prêt pour le reporting ou la prochaine session des parties prenantes.

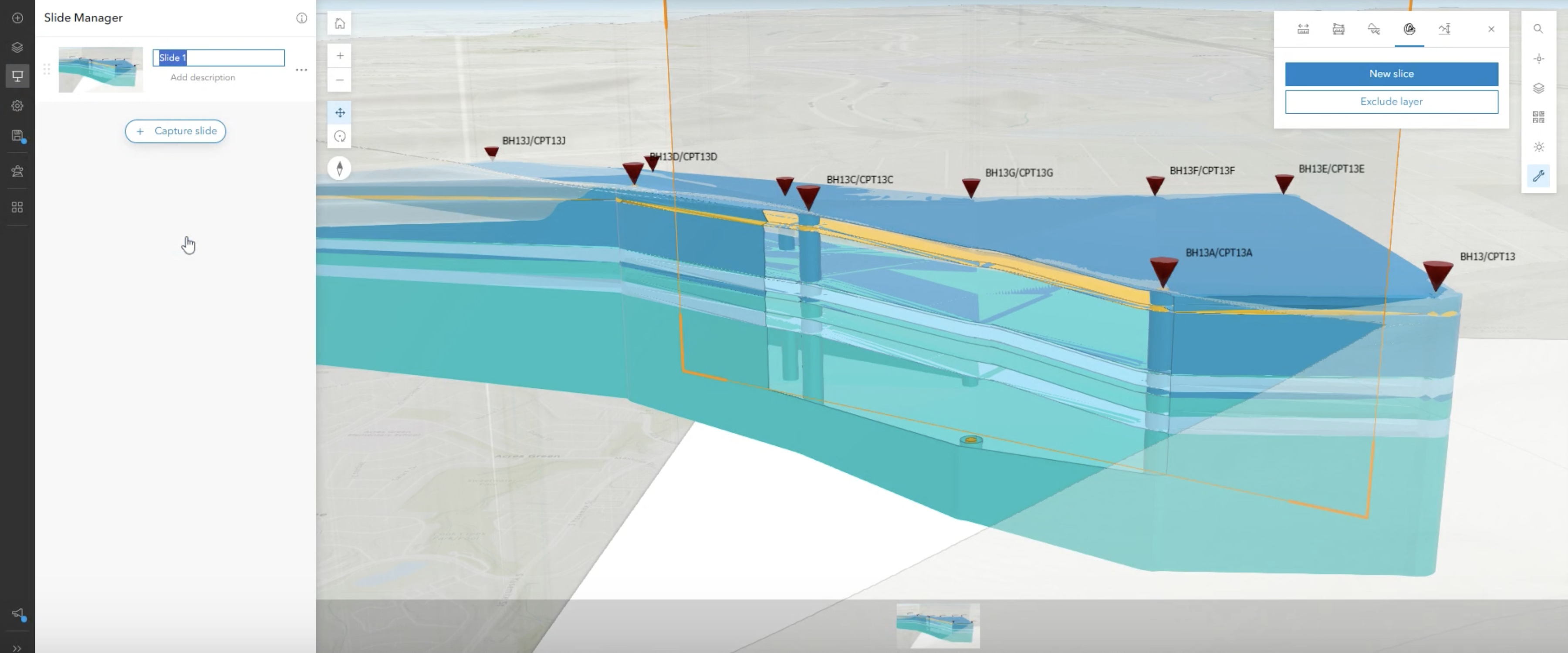

Une coupe verticale du modèle, capturée sous forme de diapositive inclus dans Slide Manager

Prêt à l'emploi. Tout dans cette section est Texte standard Esri Visionneuse de scène fonctionnalité - Non, aucune configuration spécifique à GeoDin® OU un module complémentaire Ajouter n'est nécessaire une fois que la scène est publiée. La documentation de Scene Viewer d'Esri couvre chaque contrôle ici inclus en Plein Profondeur.


🌐 Essayez-le en direct : une scène de démonstration publique produite avec ce flux de travail est Disponible à arcg.is/0rD1OL3 - Ouvert-le inclus Scene Viewer ET explorez les volumes, les annotations, ET l’outil Slice Sans configurer quoi que ce soit.
