Intégrer le Modèle de sol dans ArcGIS Pro

Chapitres vidéo : 0:00 Configuration d'une Scène locale | 0:30 Ajout du dessin Civil 3D | 0:49 Chargement du modèle 3D (MultiPatch) | 1:15 Ajout du sol et de l'élévation DEM | 1:52 Navigation souterraine | 2:26 Ajout des Données de couche des Sondages (TextPoint) | 2:48 Exportation des entités | 3:11 Mise en forme des annotations | 4:19 Étiquetage des Sondages | 4:52 Placement de l'Etiquette

Ce tutoriel vous guide dans l'ouverture d'un dessin Civil 3D qui Contient des Sondages GeoDin® Ground et une géométrie de Modèle de sol 3D directement inclus dans ArcGIS Pro - en apportant le modèle Plein, pas seulement des entités ponctuelles, dans une scène SIG 3D avec navigation souterraine et annotations de Trou de forage lisibles.

Besoins

Un dessin Civil 3D enregistré avec des Sondages importés (Importation des sondages) et, éventuellement, des surfaces et des volumes générés (Création de surfaces et de volumes).
Le dessin géoréférencé (Géoréférencer le dessin) - une discordance de SRC se manifeste ici sous la forme d'un modèle mal placé.
ArcGIS Pro avec une géodatabase de Projet.

Étape 1 : Démarrage d'une Scène locale

Dans ArcGIS Pro, Créer un Projet à l'aide de la Scène locale modèle.
Dans le Catalogue volet, confirmez la géodatabase du Projet sous Bases de données - les Couches exportées y seront stockées Plus tard.

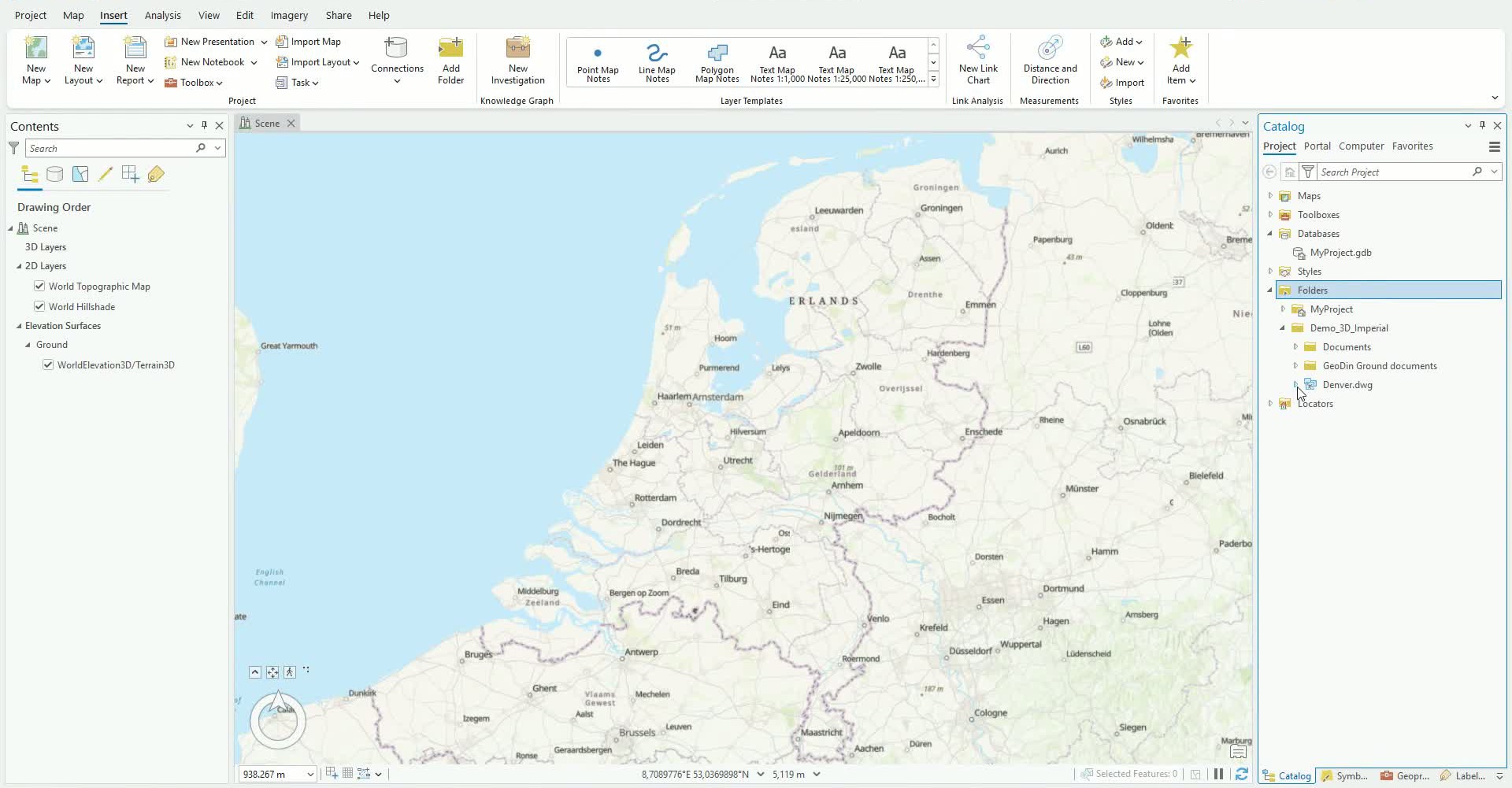

Étape 2 : Connecter le Répertoire de dessin

Dans le Catalogue volet, Aller à Répertoires et choisissez Ajouter une connexion de Répertoire.
Accédez au Répertoire où le dessin Civil 3D a été enregistré et cliquez OK.
Étendre la connexion pour confirmer le dessin (.dwg) est Disponible - le Répertoire de documents GeoDin® Ground créé le Importer se trouve à côté.

Étape 3 : Ajouter la géométrie du modèle 3D

Étendre le dessin pour voir ses classes d'entités.

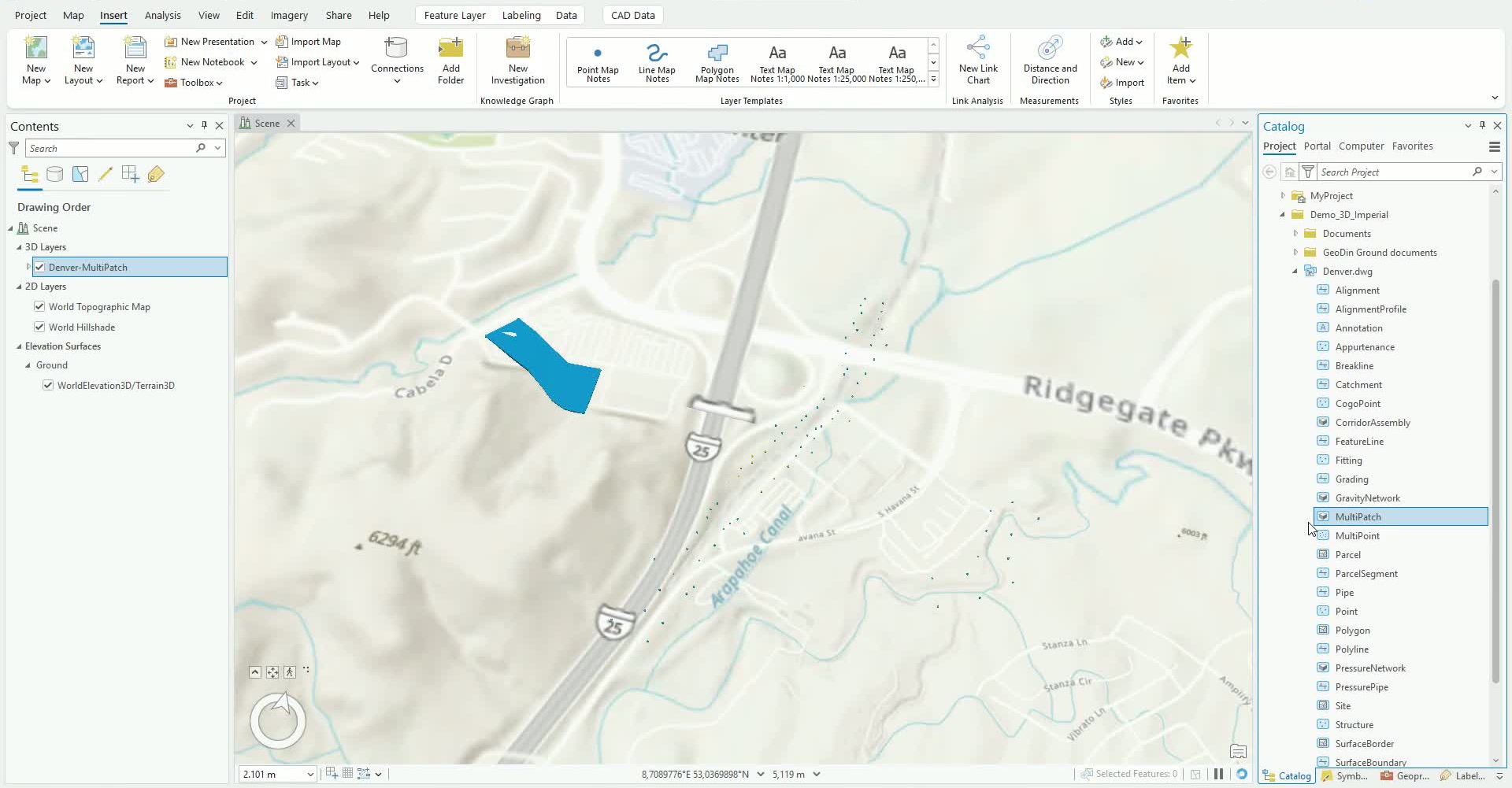

Recherchez le MultiPatch classe d'entités - elle contient le Modèle de sol 3D et les solides de Trou de forage.
Cliquez dessus avec le bouton droit et choisissez Ajouter sur la Carte actuellement, puis confirmez que le modèle et les Sondages sont visibles inclus la scène.

Étape 4 : Configurer l'altitude

Dans le Contenus volet, Étendre Surfaces d'élévation > Modèle de sol.
Maintenir la valeur Par défaut WorldElevation3D la surface, ou la supprimer et ajouter votre propre MNT (par exemple, un jeu de données d’une résolution de 1 m) pour un Alignement précis compris entre le modèle et le terrain.

Source du MNT : les données d’altitude affichées inclus la vidéo sont le MNT 1 m de l’U.S. Geological Survey (USGS), obtenu auprès de Le téléchargeur de cartes nationales. Il est publiquement Disponible, vous pouvez donc télécharger le même jeu de données pour suivre sur.

Sélectionner Sol, puis ouvrir Couche de surface d’élévation inclus dans le ruban.

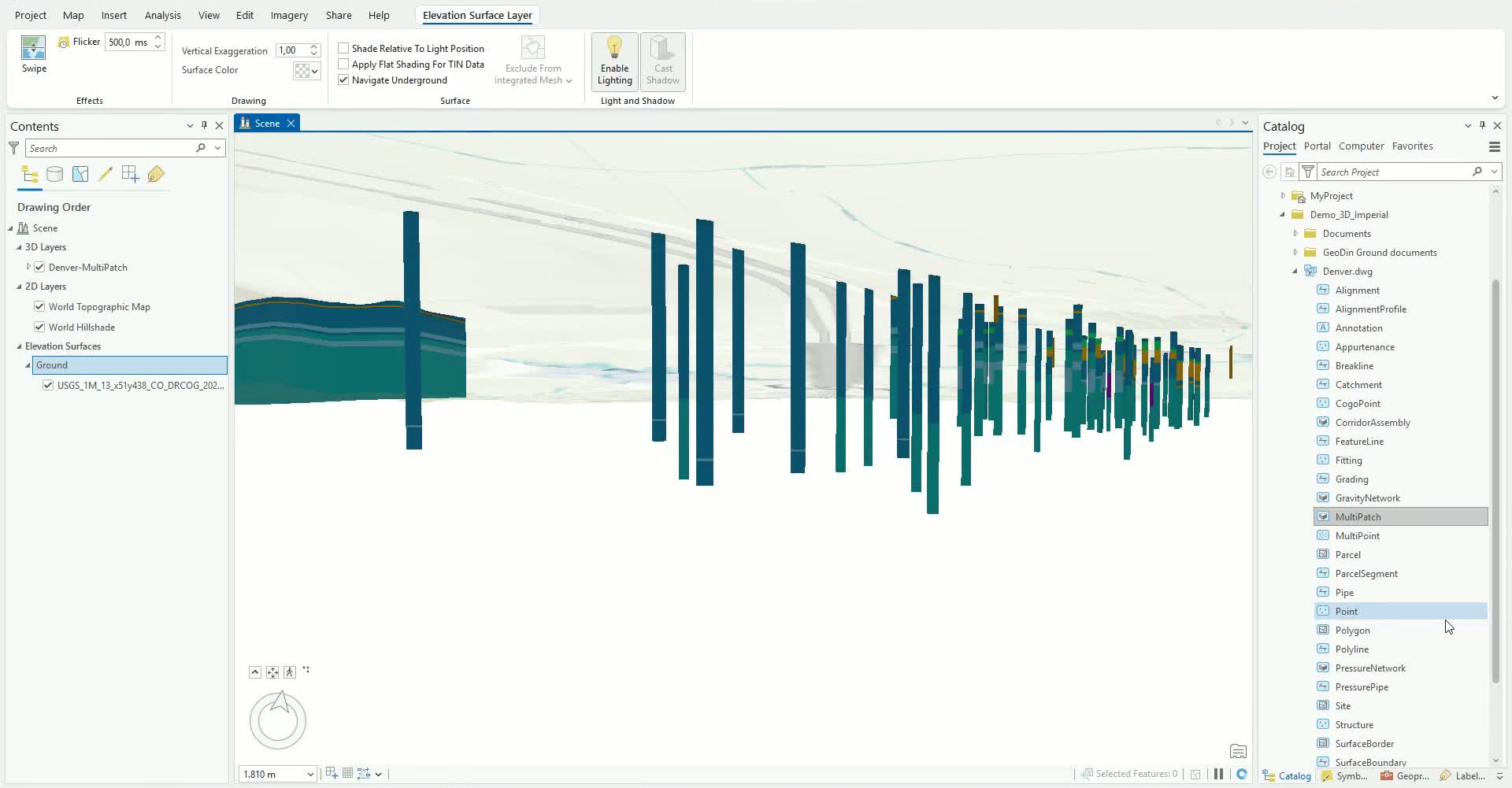

Vérifier Naviguer sous terre afin de Déplacer la caméra sous la surface.
Inclinez la Vue sur les Sondages et le modèle par dessous.

Étape 6 : Ajouter les données d’annotation du Trou de forage

Le Texte de la Couche de Trou de forage (hauteurs, profondeurs, matériaux) est inclus dans un élément séparé Point de Texte classe d'entités inclus dans le dessin.

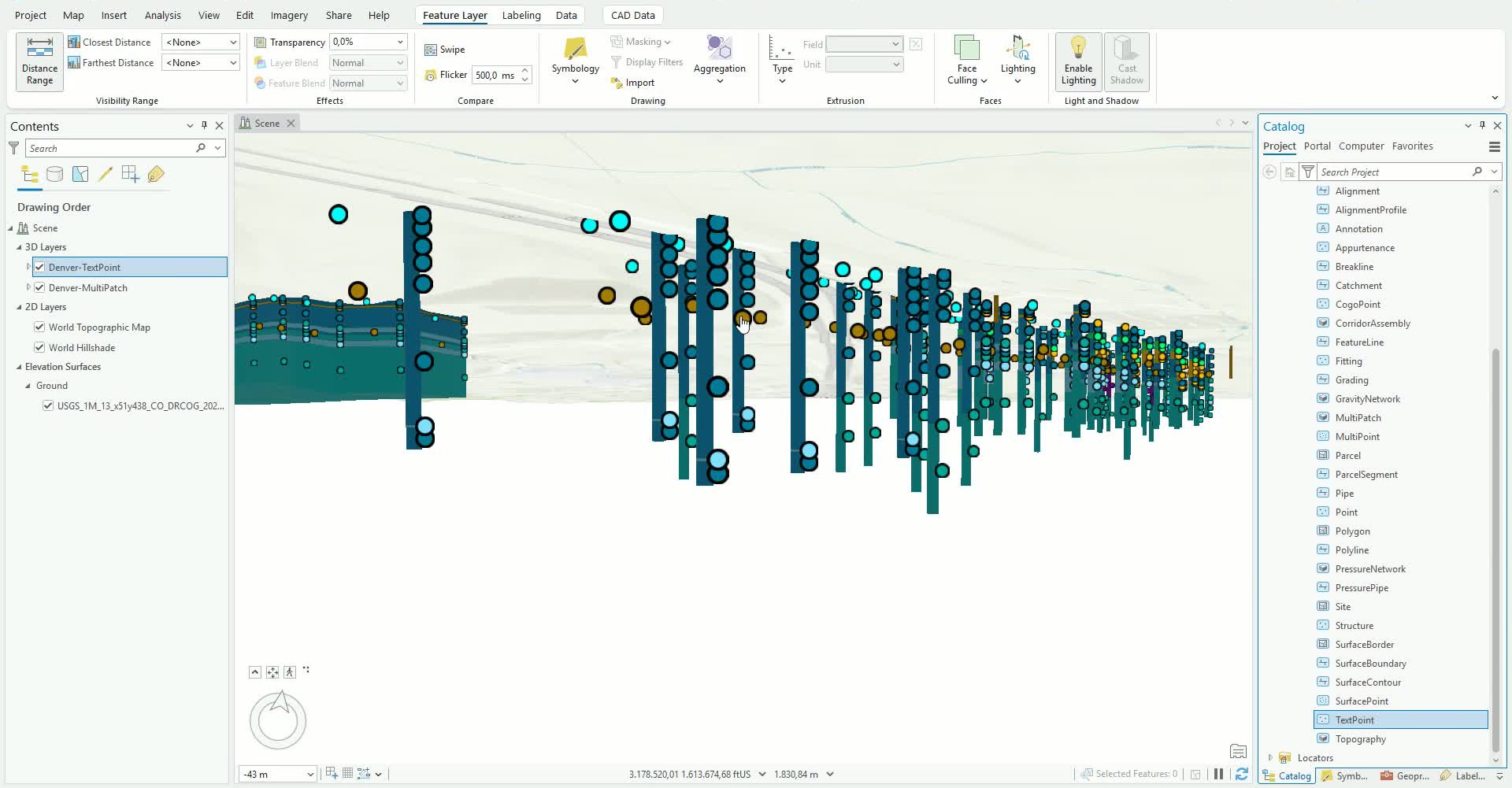

Ajouter Point de Texte sur la carte. à ce stade, il s’affiche sous forme de points simples, pas de texte lisible.

Étape 7 : Exporter l'annotation sur la géodatabase

Pour rendre les données plus faciles sur éditer et partager, exécutez Exporter les entités à la Couche TextPoint et enregistrer la sortie dans la géodatabase du Projet (par exemple, sous BH_Annotation).
Supprimer le brut Point de Texte la couche ensuite et continuer avec la couche exportée.

Étape 8 : styliser les marqueurs d'annotation

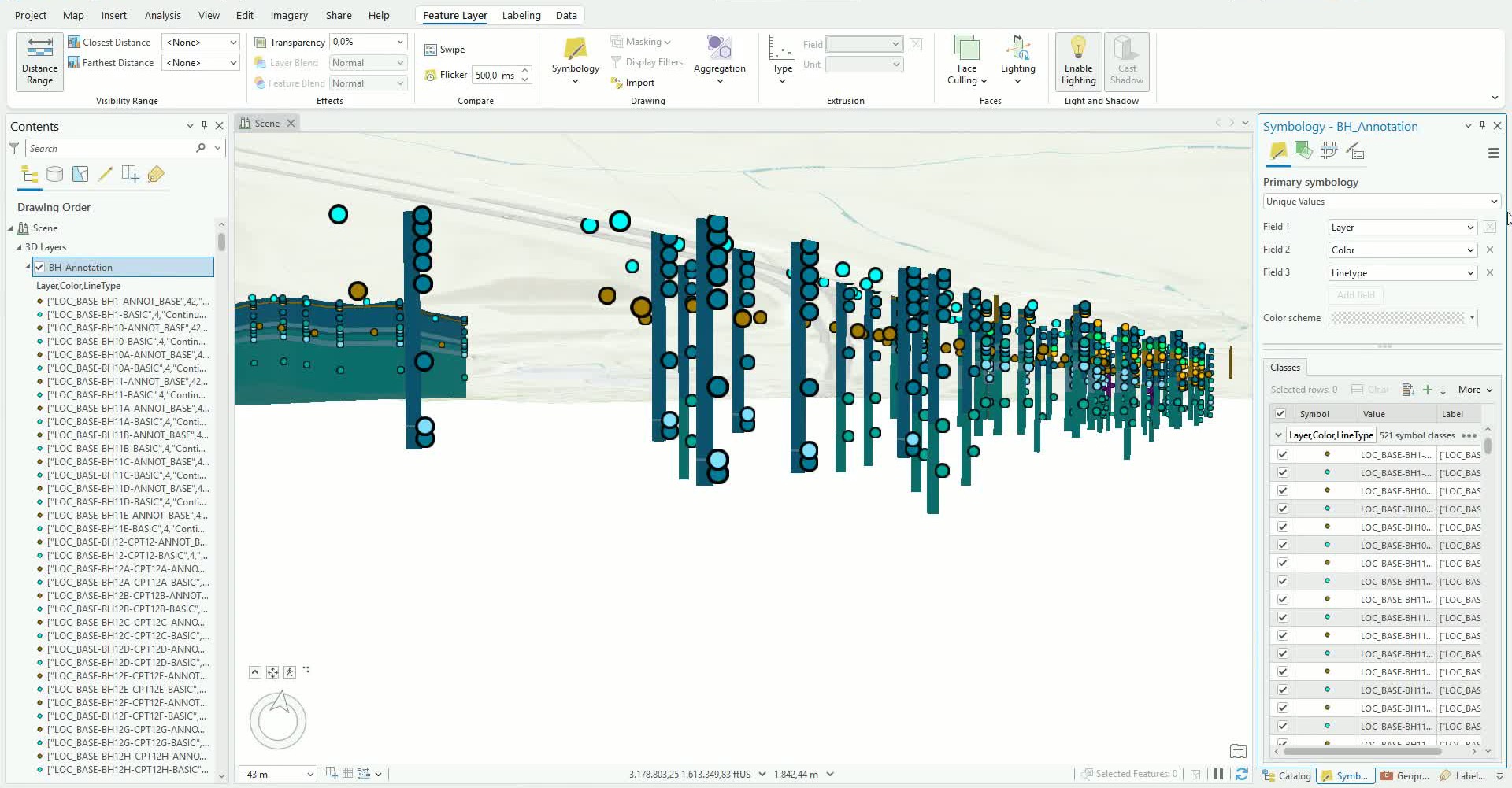

Ouvert Symbologie pour la Couche d'annotation et choisissez Symbole unique.
Modifier le Symbole sur un fin Marqueur de Ligne, définissez une Couleur distincte (par exemple, Rouge), et définissez le angle sur 90° afin que les marqueurs se lisent comme des graduations d'altitude le long du Trou de forage.
Cliquez Appliquer.

Étape 9 : Etiquette avec le Texte de la Couche

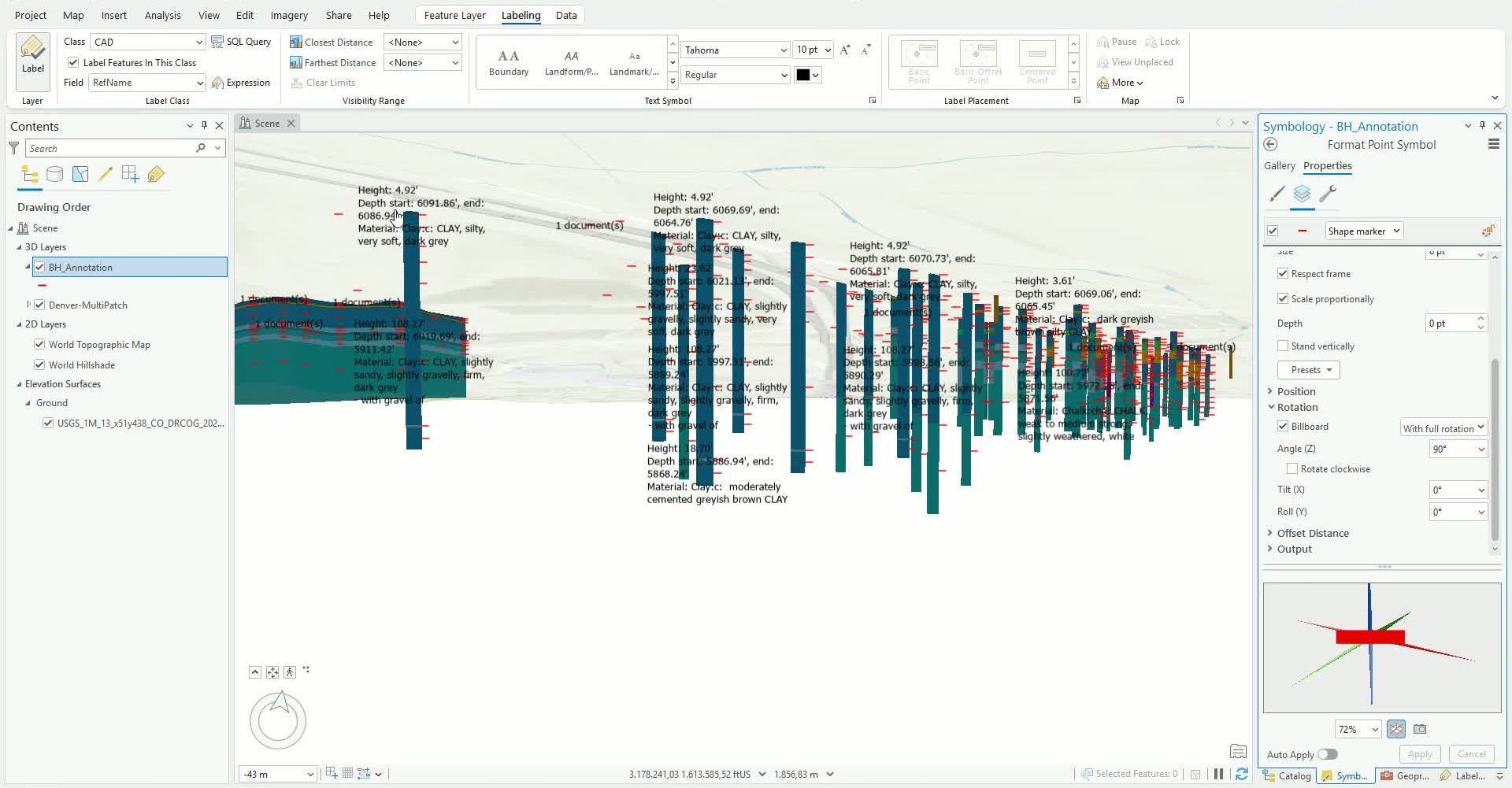

Le Étiquetage tabulation, définir le Etiquette de classe du champ sur Nom de référence et activer Etiquette.
Les descriptions de Hauteur, de Profondeur, ET de matériau s'affichent Maintenant le long de chaque Trou de forage.
Affiner le placement (par exemple, Droit de points) et définissez une distance de Visibilité inclus la Couche d’entités ruban sur maintenir la scène lisible.

Paramètres facultatifs

Source d'élévation - la surface WorldElevation3D Par défaut fonctionne à la Résolution globale ; un DEM de Projet (par exemple, 1 m) aligne le modèle précisément avec le terrain.
Distance de Visibilité de l'Etiquette - définissez une distance maximale sur le ruban de la Couche de fonctionnalité afin que les étiquettes restent lisibles au lieu de s’empiler à des niveaux de zoom élevés.

Travailler avec le modèle importé

Le dessin arrive sous forme de deux jeux de données qui se comportent différemment : le MultiPatch contient tous / toutes les géométries (Sondages et volumes du modèle ensemble), tandis que Point de Texte carries every annotation as plain points. Exporting TextPoint into the geodatabase before styling keeps the original drawing untouched and gives you an editable, shareable Couche d’annotation - la même Couche que Plus tard les tutoriels attachent Rapports et publient.

Suivant étapes :

Extraire les sondages, le modèle et les types de sol en classes d'entités distinctes.
Joignez les Rapports géotechniques aux annotations de Trou de forage afin que chaque annotation de document comporte son PDF.
Publier et examiner le modèle en tant que scène Web pour une revue des parties prenantes dans le navigateur.
