Extraction des Sondages, du modèle ET des types de sol

Chapitres de la vidéo : 0:00 Comprendre le MultiPatch (Couches LOC et VOL) | 0:42 Extraire des Sondages avec une recherche de définition | 1:26 Exporter des Sondages en tant que classe d’entités | 1:52 Extraire le modèle 3D (Couches VOL) | 2:29 Extraire les types de sol individuels | 3:02 Développer tous / toutes les Couches de sol (calcaire, craie, sable, Argile)

Le MultiPatch inclus depuis le dessin Civil 3D (Précédent tutoriel) contient tout, inclus dans une seule classe d'entités : Sondages, le modèle 3D Plein, et chaque Couche de sol. Ce tutoriel le divise en classes d'entités propres et séparées — une pour les Sondages, une pour le modèle, une par Groupe de sol — afin que chacune puisse être révisée, stylée, partagée ET analysée indépendamment. Plus tard, les tutoriels se construisent à partir de ces sorties pour assembler / composer la suite : le Trou de forage la classe de point devient les marqueurs d’emplacement inclus le scène Web.

Étape 1 : Lisez la convention de nommage de la Couche

• Ouvert la Table attributaire MultiPatch et localisez la Couche champ.
• Les noms suivent la convention GeoDin® Ground (voir Nommage des couches dans le dessin):

  • LOC préfixe = Sondages
  • VOL préfixe = volumes du modèle (Groupe de sol inclus entre parenthèses)
• Ces préfixes pilotent chaque extraction ci-dessous.

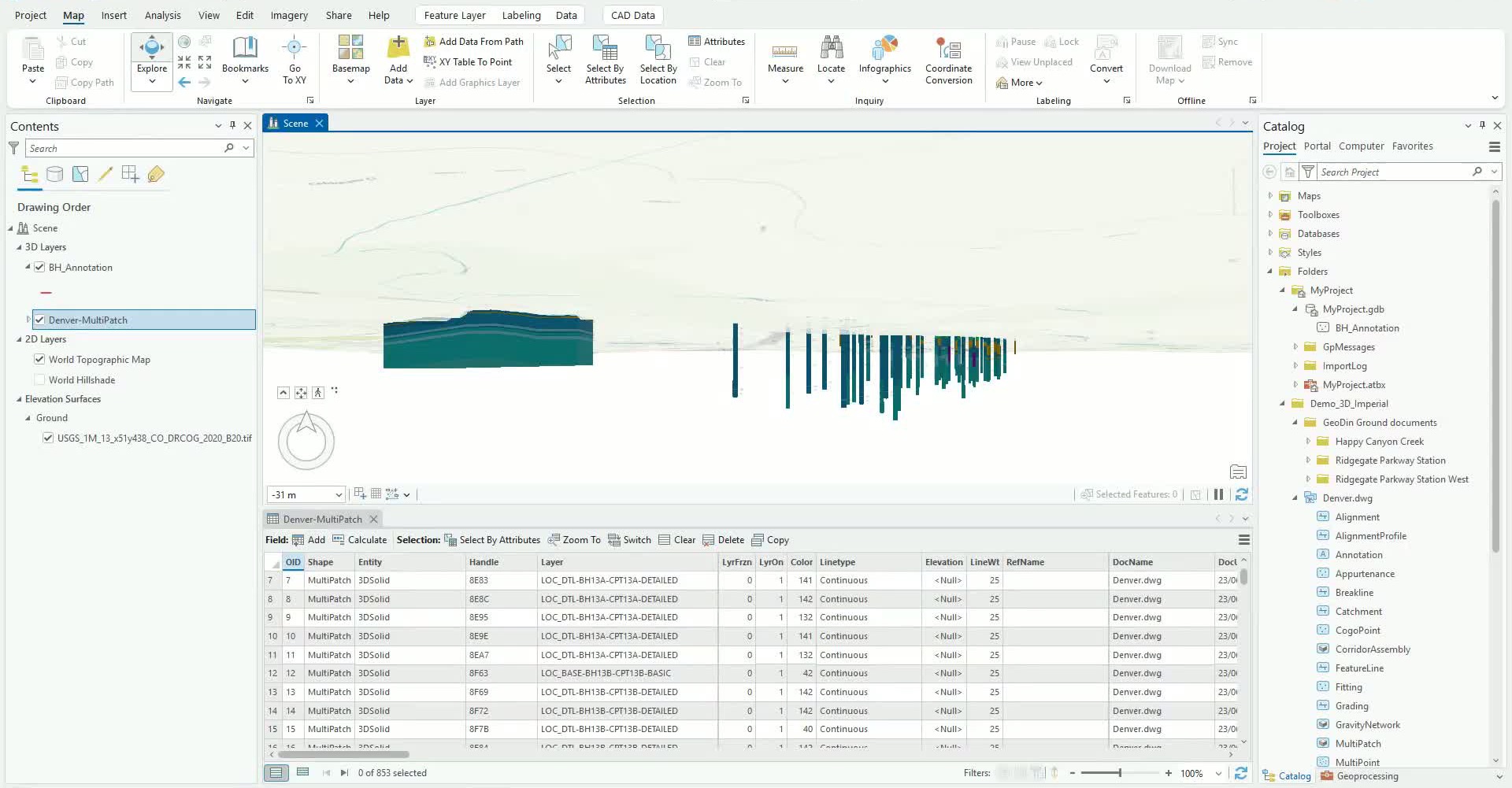

Le champ Couche avec les Enregistrements de Sondages préfixés LOC

Étape 2 : Isoler les Sondages avec une recherche de définition

• Cliquez avec le bouton droit sur la couche MultiPatch > Propriétés > recherche de définition.
• Ajouter une recherche : La couche commence par LOC_.
• Appliquer-le et confirmer que seules les entités de Trou de forage restent visibles.

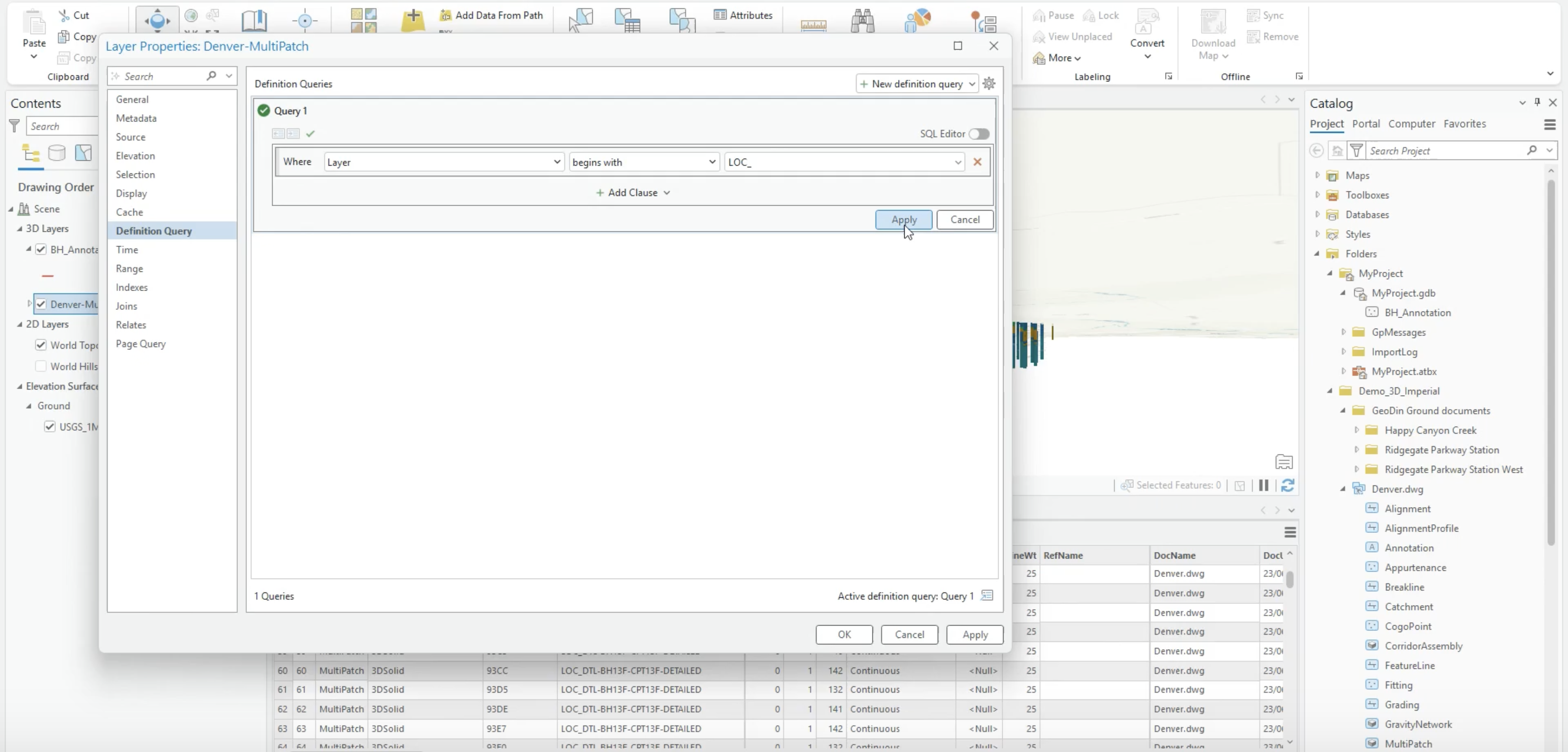

recherche de définition filtrant sur les Enregistrements LOC_

Étape 3 : Exporter les Sondages

• Avec la recherche active, exécutez Exporter les entités avec Utiliser les Enregistrements filtrés. activé.
• Sauvegarder la sortie dans la géodatabase du Projet (par exemple, comme Trou de forage).
• Désactivez la Couche MultiPatch d’origine et confirmez que les Sondages existent maintenant comme leur propre classe d’entités.

Exporter les entités à l’aide des Enregistrements filtrés

Étape 4 : Répéter pour le modèle 3D

• Modifier la recherche de définition sur La couche commence par VOL.
• Confirmez que seuls les volumes du modèle s’affichent, puis Exporter les entités de nouveau (par exemple, comme Modèle).

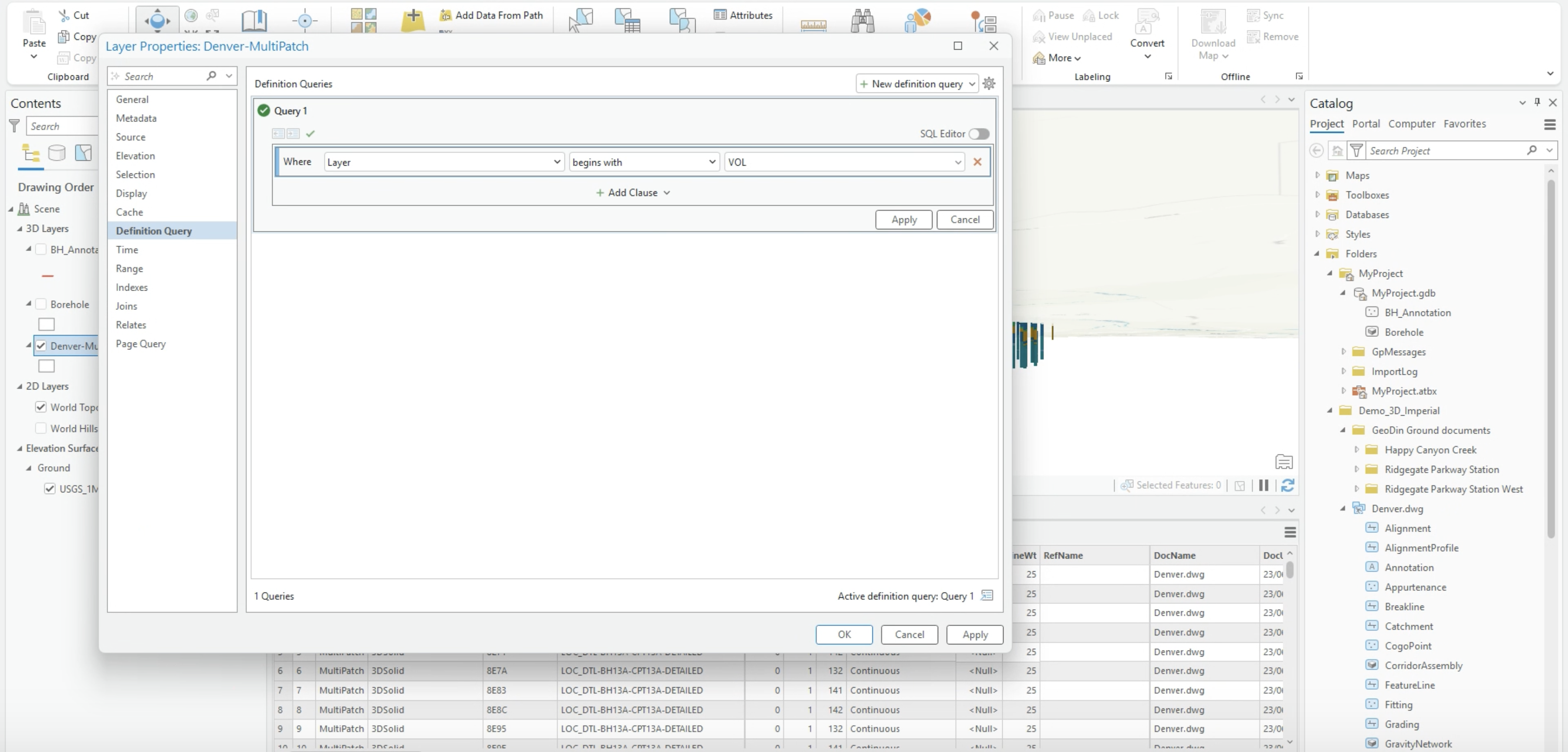

La recherche de définition a basculé sur les Enregistrements VOL

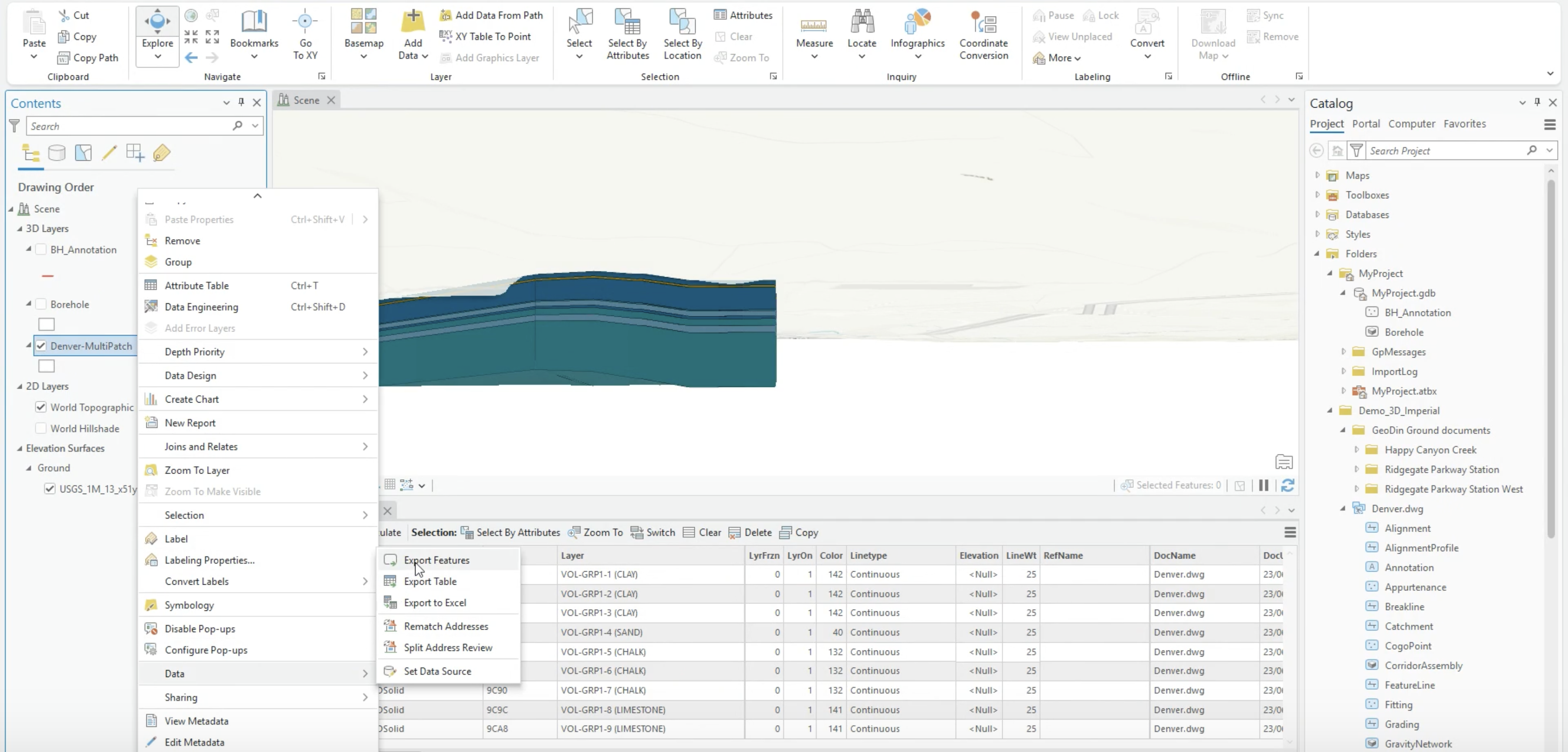

Exportation du modèle filtré via Données > Exporter les entités

Étape 5 : Extraire chaque Groupe de sol

• Utiliser le même modèle de recherche et d’Exporter pour chaque Groupe de sol, par exemple Couche Contient le Texte ARGILE - et Exporter chacune en tant que classe d’entités distincte.
• Répétez pour chaque Groupe de sol pertinent (calcaire, craie, sable, Argile...), en confirmant le Nombre attendu de Couches à chaque fois.

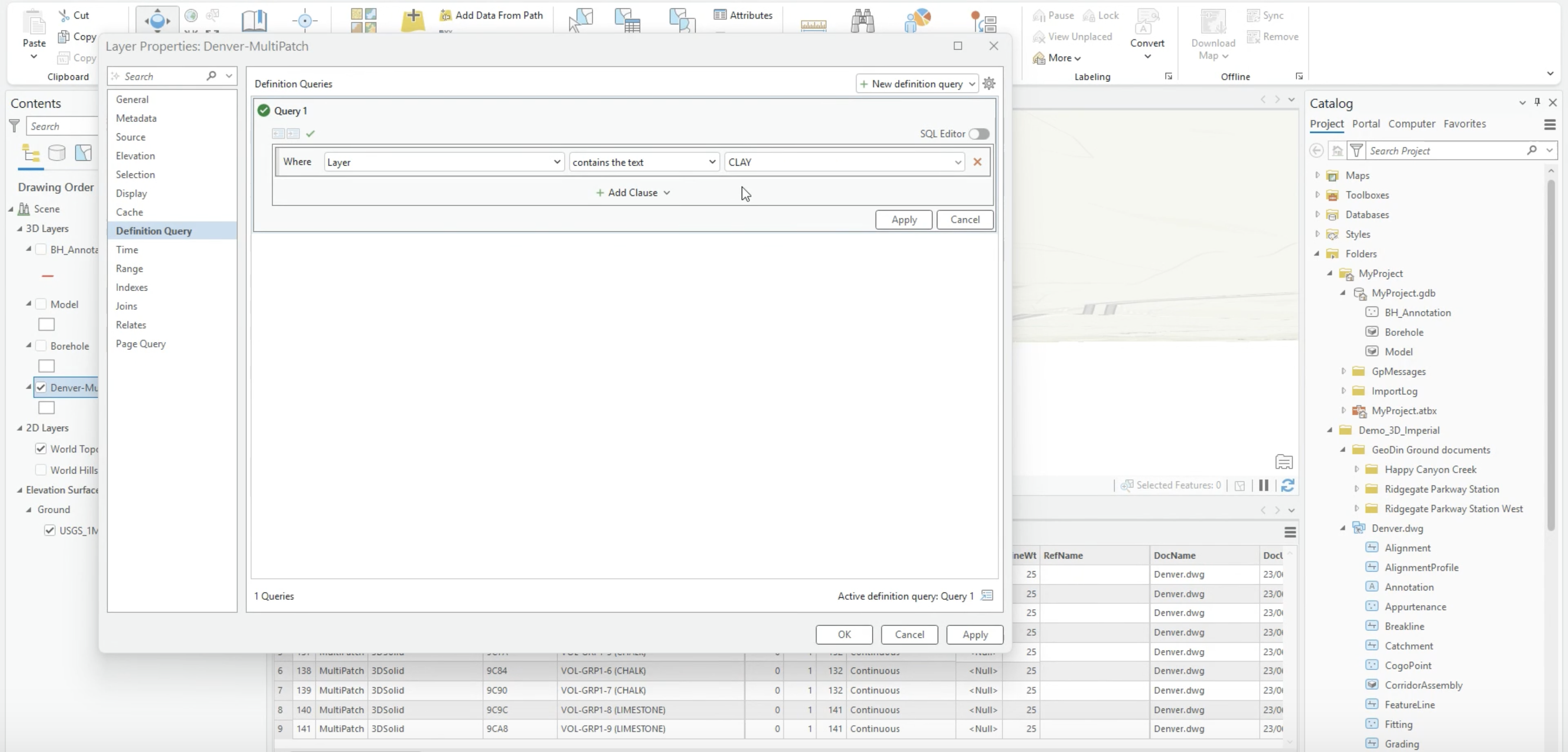

Filtrage d’un seul Groupe de sol (ARGILE)

• Le Résultat : une classe d’entités clairement nommée par jeu de données, tous / toutes inclus dans la géodatabase du Projet.

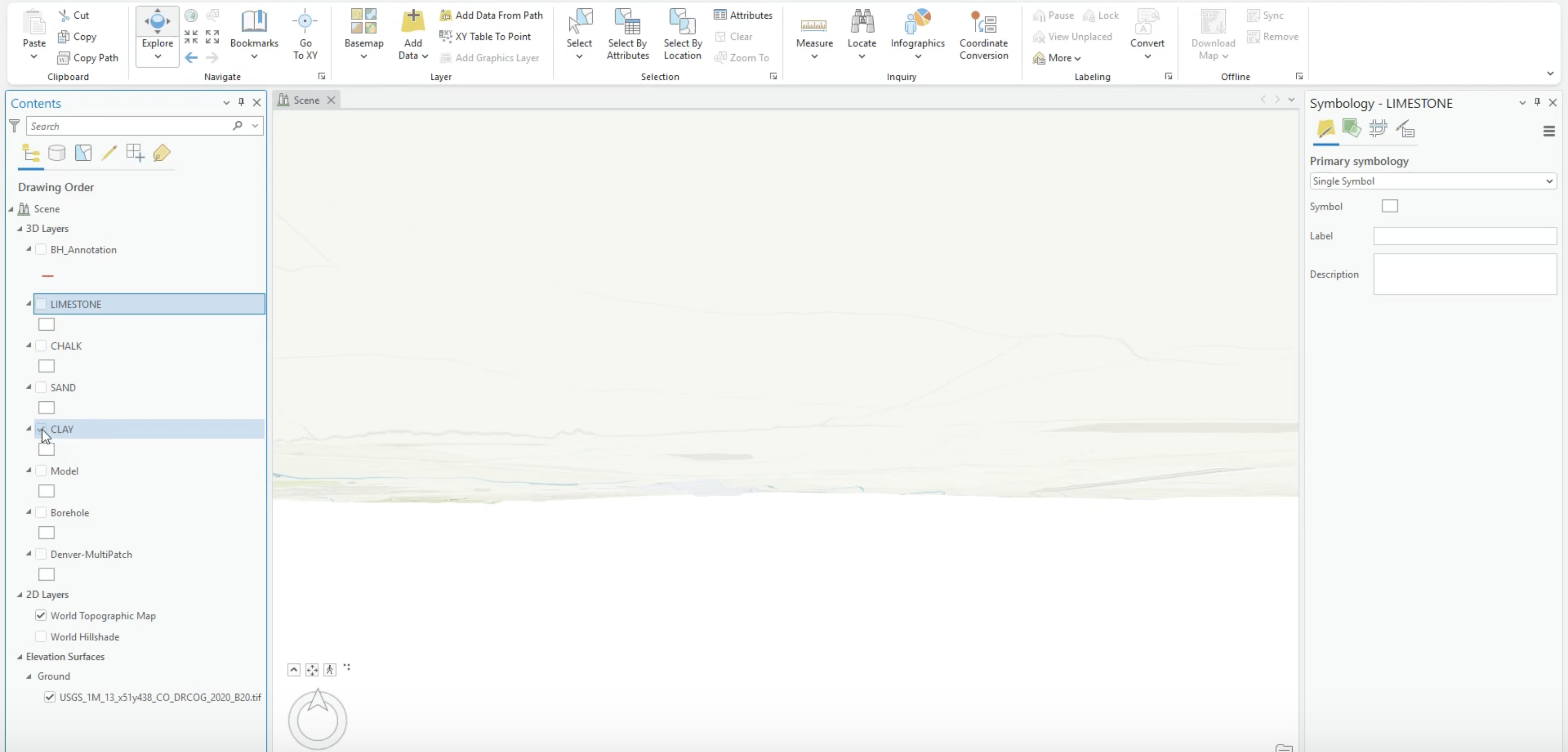

tous / toutes les classes d’entités extraites - Groupes de sol, Modèle et Trou de forage

Paramètres facultatifs

• Portée de la recherche - vérifiez les Couche Valeurs avant d’appliquer une recherche, et vérifiez la recherche active avant chaque exportation ; un Filtre décalé d’une unité exporte les mauvaises entités.
• Nommage des sorties - normalisez les noms à partir du préfixe de la Couche ou du type de matériau, et ne pas Ecraser les classes d’entités précédemment exportées lors de l’enregistrement de plusieurs sorties.

---

Utilisation des classes d’entités extraites

Utiliser le même modèle de recherche et d’exportation pour chaque jeu de données afin de maintenir le Processus cohérent, et n’exportez que les types de sol dont l’Analyse a besoin. Désactivez le MultiPatch d’origine après l’extraction : les classes extraites le remplacent pour la mise en forme, le partage et les tutoriels Plus tard.

---

Étape Suivant : Joignez les Rapports géotechniques aux annotations de Trou de forage, ou passez directement sur la publication du modèle en tant que scène Web.
