Premières étapes

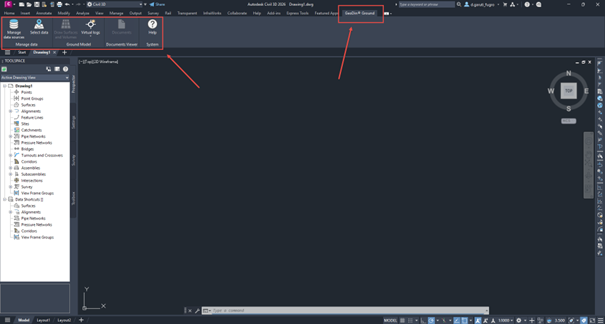

Après l'installation du plugin, un nouvel onglet du ruban GeoDin® Sol apparaîtra dans Civil 3D, donnant accès à un ensemble de commandes pour travailler avec des données géotechniques. Ces commandes vous permettent de sélectionner ou de vous connecter à une base de données GeoDin existante (connectée ou basée sur un fichier), de dessiner des sondages, de créer des surfaces et des solides 3D, et de parcourir les documents de sondage directement dans Civil 3D. Pour utiliser le ruban et ses fonctionnalités, vous devez d'abord ouvrir un nouveau dessin ou un dessin existant dans Civil 3D.

1. Ajout d'une nouvelle source de données

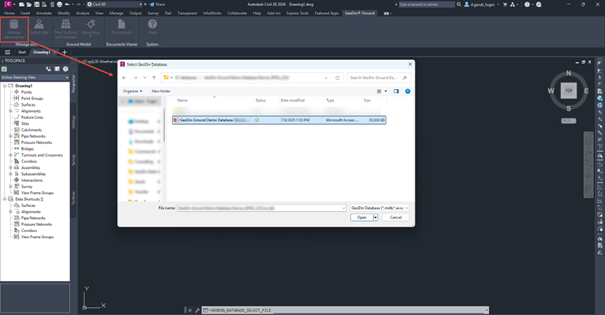

Le plugin vous permet de travailler avec une connexion à une base de données GeoDin existante, ou vous pouvez sélectionner manuellement un fichier de base de données GeoDin. En cliquant sur le Gérer les sources de données bouton, une fenêtre de dialogue s'ouvre, ce qui vous permet de sélectionner un fichier de base de données. Une fois sélectionnée et ouverte, la base de données sélectionnée sera ajoutée à la liste des bases de données disponibles à l'étape suivante. Si vous n'avez pas de base de données GeoDin, l'installateur du plugin est fourni avec une base de données d'exemple. Sinon, la base de données d'exemple peut également être téléchargée ici :

https://resources.geodin.com/downloads/autodesk/data/demo/DenverDemoDatabase.accdbresources.geodin.com

2. Sélection des sondages à dessiner

L'étape suivante consiste à parcourir vos projets et sondages GeoDin. En appuyant sur Sélectionner les données, la nouvelle boîte de dialogue s'ouvrira, où vous pourrez voir la liste des sources de données disponibles et leurs projets respectifs.

L'ouverture d'un projet vous permet d'aller plus loin et de voir les sondages et forages associés à ce projet. En appuyant sur le Ouvrir le projet bouton, un nouvel onglet s'ouvre dans la boîte de dialogue actuelle et vous affichera la liste des sondages et des documents.

3. Dessin des sondages

Ouvrez l'arborescence des sondages et sélectionnez les sondages que vous souhaitez dessiner dans Civil 3D. Une fois votre sélection effectuée, vous pouvez cliquer sur Dessiner des sondages. Les sondages et forages sélectionnés sont alors importés dans Civil 3D et dessinés sous la forme d'une représentation 3D des différentes couches de terrain. Les différentes couches et unités de terrain sont affichées avec des couleurs différentes. En outre, les descriptions du terrain enregistrées dans GeoDin sont visibles sous forme d'annotations sur le côté droit du sondage. Les données générales de l'emplacement, telles que les coordonnées, l'altitude et le code EPSG, sont visibles sur le côté gauche.

Conseil : changez le style visuel de Civil 3D sur Ombré pour rendre les cylindres et les couleurs des couches plus faciles à lire. Les annotations peuvent être activées ou désactivées pour chaque sondage, ou pour tous les sondages à la fois, depuis la section Propiétés de la couche .

Documents joints. Lorsque vous enregistrez des sondages dans un dessin, GeoDin® Ground propose également d'exporter tous les documents joints à ces sondages dans la base de données — journaux PDF, photos et rapports. Une boîte de dialogue distincte vous demande où les enregistrer localement. Vous pouvez ignorer cette étape si vous n'avez pas besoin des documents hors ligne.

Remarque : après l'importation, les sondages affichés dans Civil 3D ne sont plus connectés à la base de données GeoDin. Les modifications apportées aux objets Civil 3D ne sont pas réécrites dans la base de données GeoDin.

4. Dessin des surfaces et des volumes

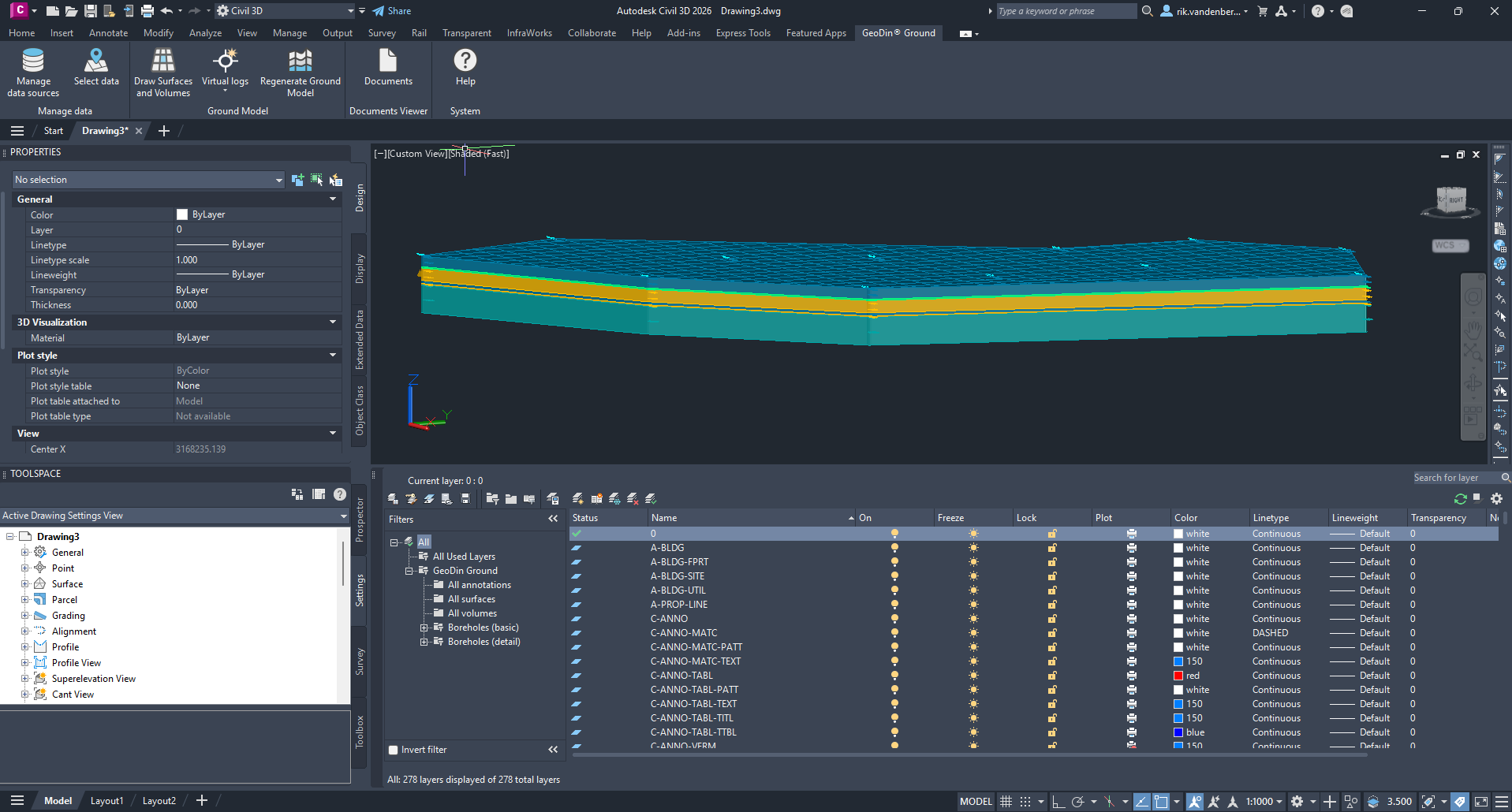

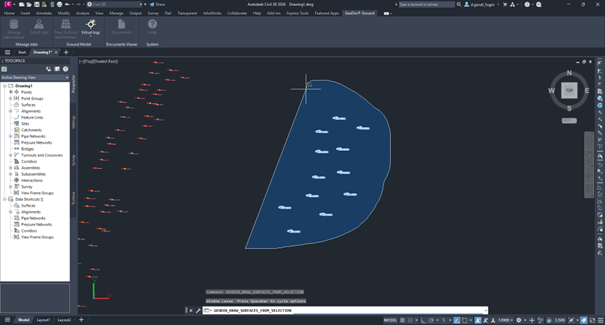

Enfin, avec le plugin, vous pouvez créer une représentation 3D de surface et de volume d'un groupe logique de sondages. En appuyant sur le Dessiner les surfaces et les volumes commande, vous pouvez sélectionner un groupe logique de sondages.

Une fois votre sélection effectuée, vous pouvez appuyer sur Entrée pour confirmer votre saisie. Le plugin créera ensuite, sur la base d'un algorithme qui identifie les groupes de sols correspondants à partir des profondeurs des couches des sondages environnants, les surfaces et les volumes dans Civil 3D.

Où aller ensuite

• Importation des sondages - détail sur la boîte de dialogue de sélection, les normes de description du terrain prises en charge et l'aspect de la visualisation.
• Création de surfaces et de volumes - comment fonctionne l'interpolation et comment affiner le modèle de sol.
• Qu'est-ce que les journaux virtuels - ajouter des sondages synthétiques pour piloter le modèle de sol.
• Superposition de votre projet sur le modèle de sol - cas d'utilisation pour combiner le terrain et le projet.
• Ce qui provient de la base de données GeoDin® - exactement ce qui est et n'est pas rendu dans Civil 3D.
