Crear un registro virtual

Este tutorial le guía a través del proceso de creación de registros virtuales (sondeos artificiales) en Civil3D. Los registros virtuales le permiten crear datos sintéticos de sondeos en ubicaciones específicas para complementar sus datos geológicos existentes, ayudándole a construir modelos del terreno más precisos.

Crear un registro virtual vacío

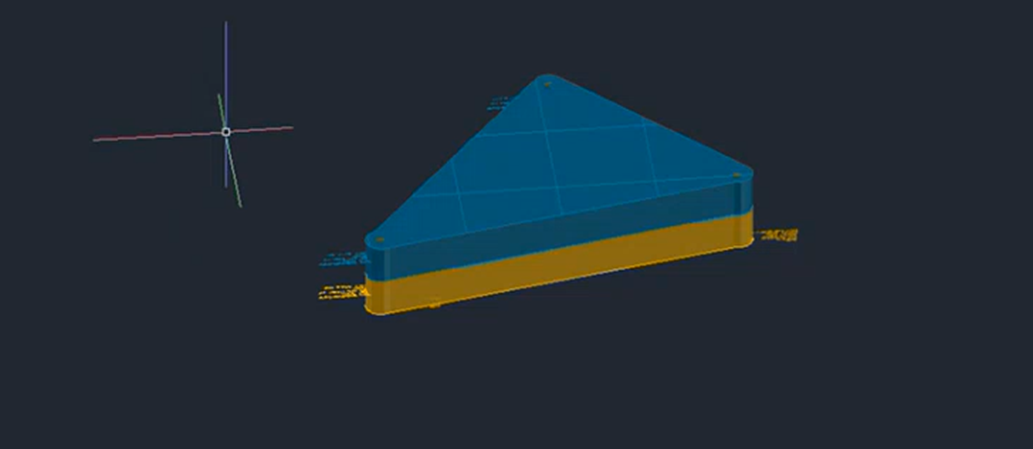

Para comenzar a crear un registro virtual, necesitará un dibujo que ya contenga sondeos o un modelo nuevo donde planee agregarlos. En este ejemplo, tenemos tres sondeos existentes etiquetados A, B y C, y crearemos un registro virtual a lo largo del borde entre B y C.

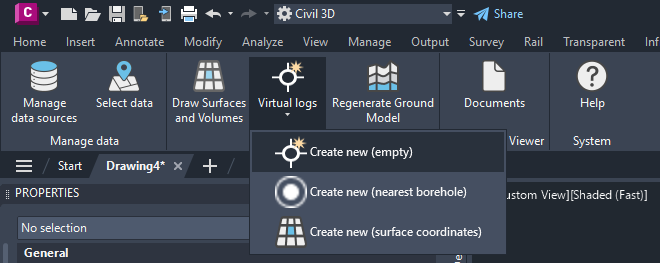

1. Ubique el botón Registro Virtual en el menú de la cinta y haga clic en él.

2. Aparecerá un submenú con tres opciones: Vacío, Sondeo más cercano e Interpolaciones de superficie.

3. Para este tutorial, seleccione Vacío opción (cubriraremos las otras opciones en tutoriales futuros).

4. Se le pedirá que especifique las coordenadas para su registro virtual:

   • Introduzca las coordenadas manualmente, o

   • Haga clic directamente en el dibujo para colocar el registro virtual.

5. Una vez que haya definido la ubicación, continúe con el siguiente paso.

Diálogo de registro virtual

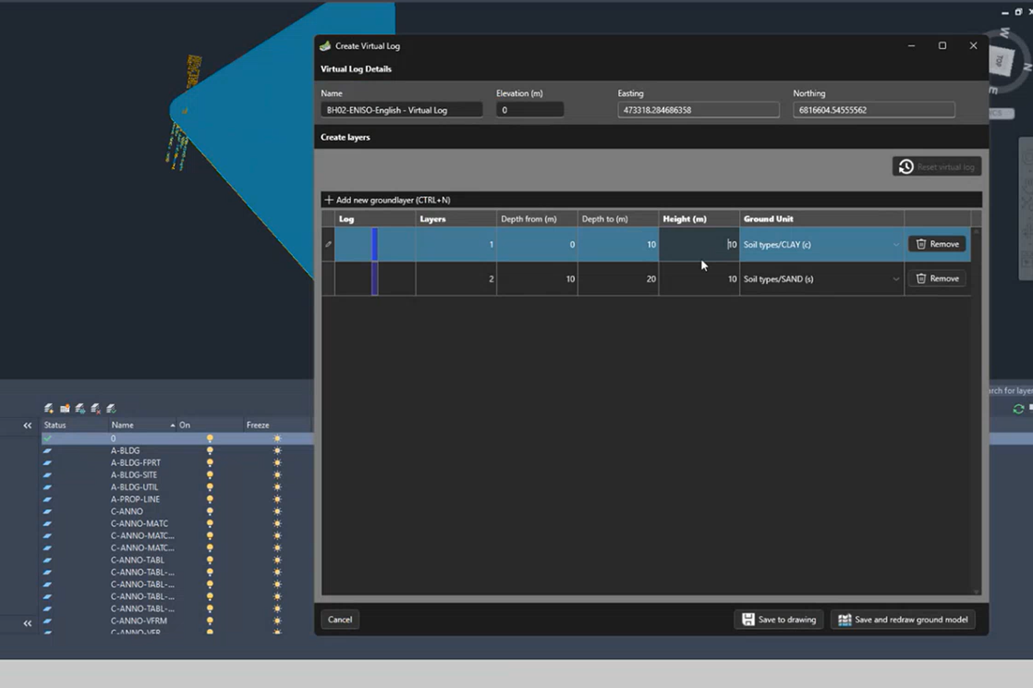

Después de especificar la ubicación, se abrirá un cuadro de diálogo del Diseñador de Registro Virtual. En la sección superior, puede proporcionar:

• Nombre: Introduzca un identificador único para su registro virtual

• Elevación: Establezca la elevación del nivel del terreno en la que el sondeo penetra la superficie

El diálogo también contiene una sección para agregar capas del terreno, que exploraremos a continuación.

Agregar y administrar capas del terreno

Las capas del terreno representan las diferentes secciones geológicas de su sondeo. En un escenario real, estas se determinarían mediante operaciones de perforación y análisis de laboratorio. Pero con registros virtuales, y dentro de este diálogo, puede crear completamente un sondeo artificial que contenga diferentes tipos de suelo y/o roca. Para agregar una nueva capa del terreno:

1. Haga clic en el botón "Agregar Capa" para crear una nueva capa del terreno

2. Para cada capa del terreno, especifique:

   • Tipo de suelo o roca

   • Profundidad en metros

Una vez que haya creado varias capas del terreno, también puede modificarlas libremente. Puede:

• Actualizar propiedades de las capas existentes

• Mover las capas hacia arriba o hacia abajo para cambiar su secuencia

• Agregar nuevas capas entre las existentes

• Eliminar capas según sea necesario

El paso final es guardar el registro virtual y dejar que el complemento dibuje la presentación 3D en su dibujo de Civil 3D.

Finalizar y ver su registro virtual

Una vez que haya terminado de diseñar su registro virtual:

1. Revise toda la información para garantizar la precisión

2. Haga clic en "Guardar en el dibujo" para crear el registro virtual

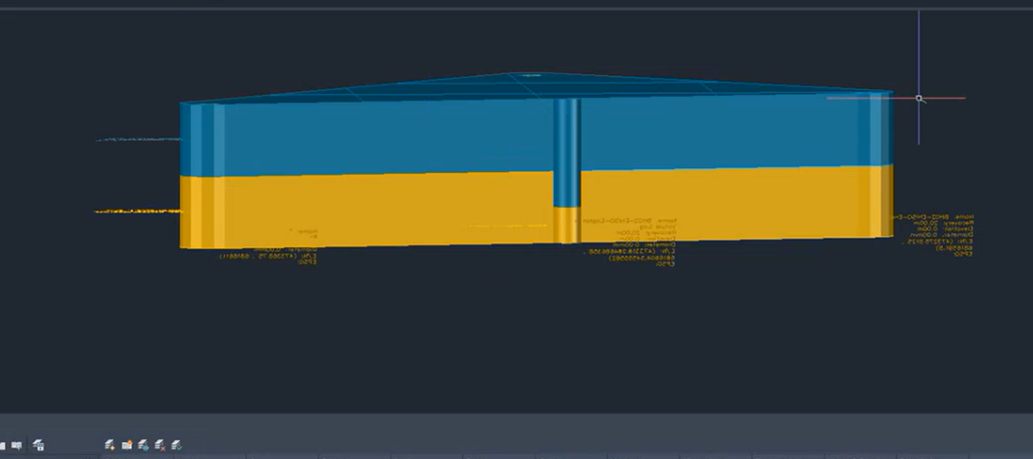

3. El registro virtual se dibujará en su dibujo de Civil 3D

El registro virtual recién creado aparecerá visualmente similar a sus sondeos reales, haciéndolo casi indistinguible salvo por su nombre. Esta similitud garantiza que su diseño y modelo del terreno coincidan estrechamente con los resultados esperados.

Al crear registros virtuales estratégicos, puede mejorar la precisión de sus modelos geológicos en áreas donde no hay datos de perforación física disponibles. En el próximo tutorial, mostraremos cómo puede actualizar su modelo del terreno (las superficies y volúmenes) para reflejar los registros virtuales recién añadidos.
