# Publicando y revisando una escena web

{% embed url="<https://www.youtube.com/watch?v=c1nneSVzYkw>" %}

> **Capítulos del video:** 0:00 Adición de puntos y rótulos de localización de pozos de sondeo | 1:17 Conversión de unidades de anotación a metros | 2:26 Configuración del Sistema de coordenadas WGS 1984 | 2:42 Publicación de la escena web | 3:31 Visualización de la escena publicada en línea

El modelo del terreno en ArcGIS Pro ([Importar el Modelo a ArcGIS Pro](/geodin-ground/es/flujos-de-trabajo-y-integraciones/arcgis-integration/arcgis-pro-ground-model.md)) se puede publicar como una **escena web de ArcGIS Online**, para que las partes interesadas revisen directamente en un navegador los volúmenes por tipo de suelo, los pozos de observación y los informes adjuntos, sin necesidad de tener instalado software CAD o SIG. Para el equivalente de entidades de Punto en 2D de este flujo de trabajo, consulte [Publicar en ArcGIS Online](https://docs.geodin.com/integrations-and-plug-ins/overview/publish-to-arcgis-online) en la documentación de GeoDin.

## Requisitos

* El modelo del terreno y las Capas de anotación en ArcGIS Pro ([Importar el Modelo a ArcGIS Pro](/geodin-ground/es/flujos-de-trabajo-y-integraciones/arcgis-integration/arcgis-pro-ground-model.md)).
* El **Pozo de sondeo** clase de entidad de punto ([extraída del MultiPatch](/geodin-ground/es/flujos-de-trabajo-y-integraciones/arcgis-integration/arcgis-pro-extract-features.md)), añadida con un único Símbolo y el Rótulo del nombre del Pozo de sondeo para que cada Localización se lea claramente en el Terreno canto superior.
* Una cuenta de ArcGIS Online con privilegios de publicación.

{% hint style="info" %}
**Fuente de DEM:** el Terreno debajo del modelo en los vídeos y en la escena de demostración publicada es el DEM de 1 metro del Servicio Geológico de Estados Unidos (USGS), obtenido de [El descargador del Mapa nacional](https://apps.nationalmap.gov/downloader/). Se conserva desde la superficie de elevación establecida en el [Primer tutorial](/geodin-ground/es/flujos-de-trabajo-y-integraciones/arcgis-integration/arcgis-pro-ground-model.md#step-4-set-up-elevation), y está disponible públicamente, por lo que puede descargar el mismo conjunto de datos para seguir el procedimiento.
{% endhint %}

### Paso 1: Convertir caracteres las elevaciones a metros

Las escenas web esperan elevaciones del Sistema de unidades internacional. Cuando las elevaciones del dibujo están en pies:

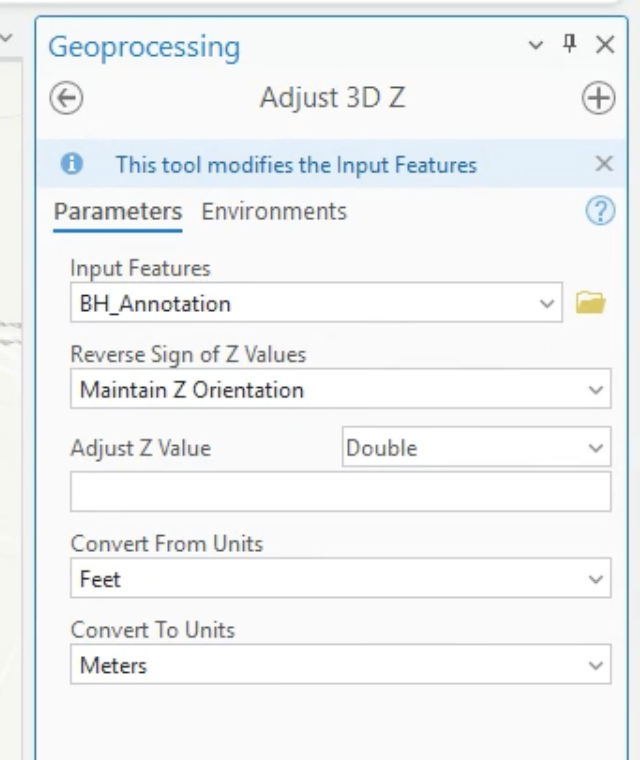

* Ejecute el **Ajustar Z 3D** herramienta de geoprocesamiento con **Invertir Signos de Valores Z = Mantener la orientación Z**, convirtiendo **De pies > A metros**.

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-eb299100f3d6d975c8e19dfcc3531ba278056961%2FAGP_Scene_01_Adjust3DZ.png?alt=media" alt=""><figcaption><p>Ajustar Z 3D convirtiendo pies a metros</p></figcaption></figure>

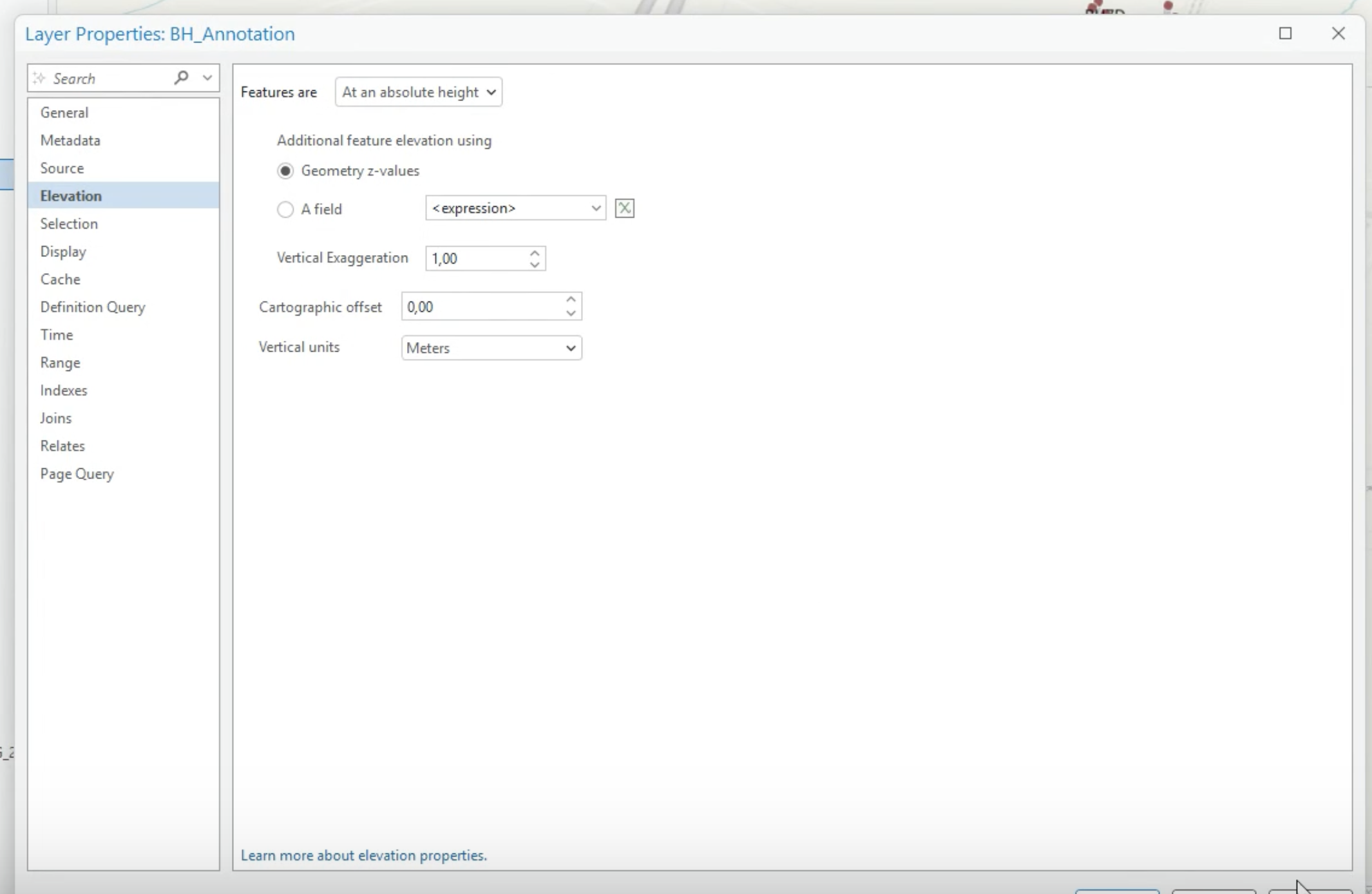

* Luego, Abrir **Propiedades de capa > Elevación** para la Capa y establezca las unidades verticales en **Metros**. Aumentar vista después para confirmar que la anotación está colocada correctamente.

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-351ef4d09ebdb599e1380061faab7e26e6dd7f04%2FAGP_Scene_02_Elevation_Units.png?alt=media" alt=""><figcaption><p>Elevación de Capa establecida en valores Z de geometría en metros</p></figcaption></figure>

### Paso 2: Establecer el Sistema de coordenadas de la escena

* Abrir las **Propiedades del mapa > Sistemas de coordenadas** y Seleccionar **WGS 1984 Web Mercator (esfera auxiliar)** - el Sistema de coordenadas que requieren las escenas web.

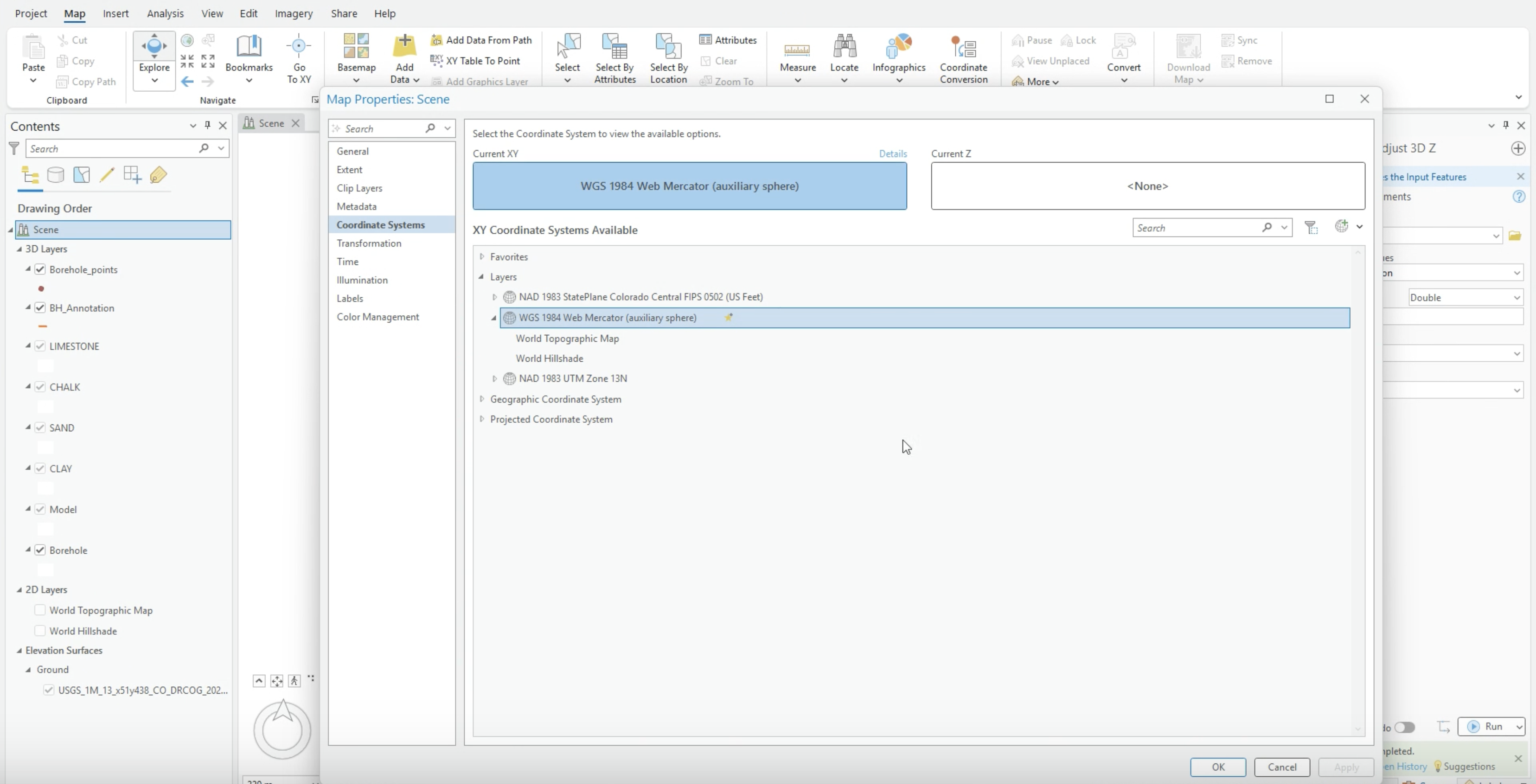

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-d338751212876965bda02adb03d7029e1e5d8919%2FAGP_Scene_03_CRS.png?alt=media" alt=""><figcaption><p>Sistema de coordenadas de la escena establecido en WGS 1984 Web Mercator</p></figcaption></figure>

### Paso 3: Compartir la escena web

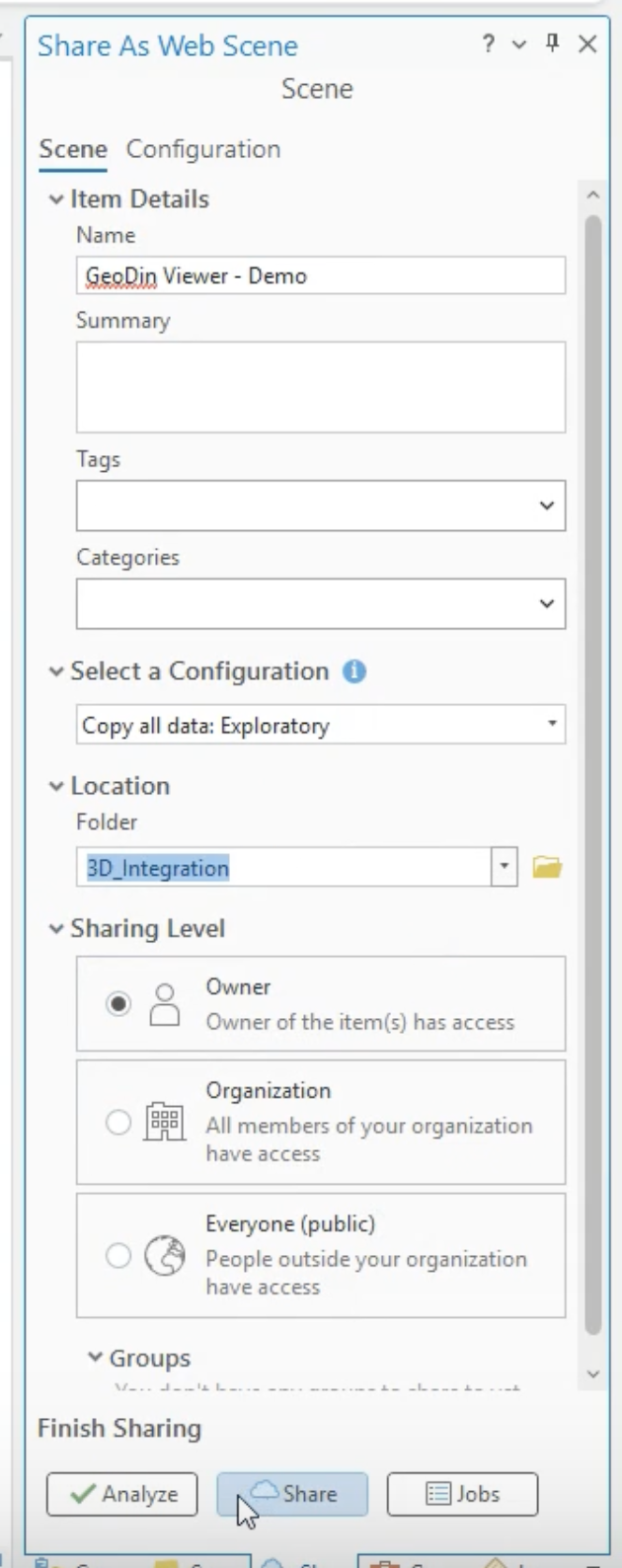

* En la **Compartir** pestaña, elija **Escena web**.
* Introduzca un Nombre, elija el Directorio de Destino y establezca el nivel de uso compartido (propietario, organización o público).

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-25f865e960e5ea603ed6e6150941096b618eebc4%2FAGP_Scene_04_Share.png?alt=media" alt=""><figcaption><p>El panel Compartir como escena web</p></figcaption></figure>

### Paso 4: Analizar, publicar, verificar

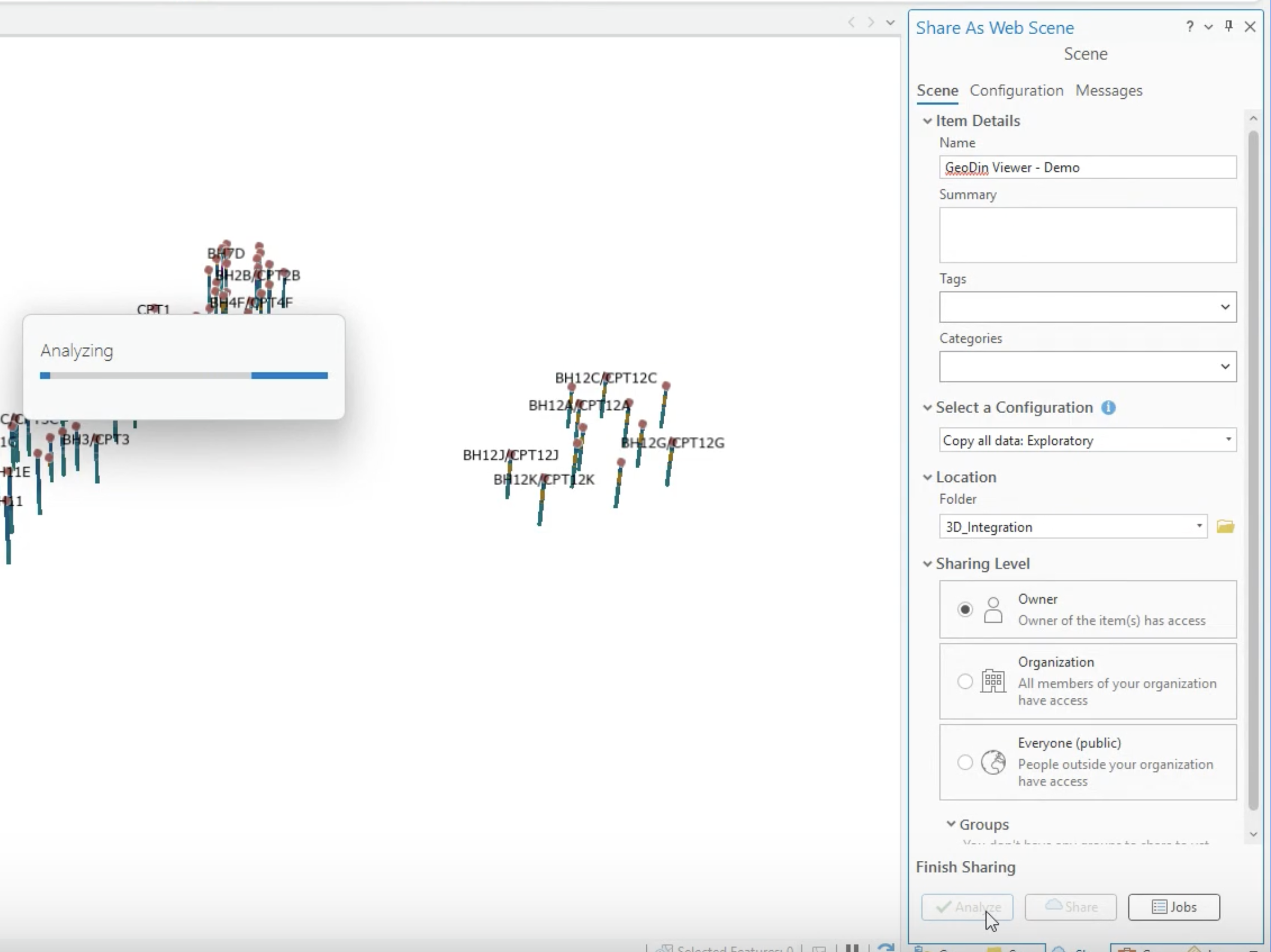

* Haz clic **Analizar** y resuelva todos los errores antes de publicar.

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-acee47f27de4eb6d3d17a0285ac59d00199f9b64%2FAGP_Scene_05_Analyze.png?alt=media" alt=""><figcaption><p>Análisis en ejecución antes de la publicación</p></figcaption></figure>

* Haz clic **Compartir** para publicar, permita que el procesamiento termine, luego abra la página del portal del elemento y confirme que Permitir todas las capas están presentes.

## Revisando la escena en el navegador

{% embed url="<https://www.youtube.com/watch?v=xLdO-QAudk0>" %}

> **Capítulos del video:** 0:00 Abriendo la escena y haciendo el mapa base Transparente | 0:36 Explorando la información del Pozo de sondeo y Documentos | 1:08 Viendo el modelo por Tipo de suelo | 1:33 Añadiendo Puntos: de Localización del Pozo de sondeo sobre el terreno | 1:58 Dando estilo a los marcadores y eligiendo un mapa base | 3:07 Cortando el modelo 3D | 4:06 Capturando y guardando un corte

Abrir el elemento publicado con **Abrir en Scene Viewer**.

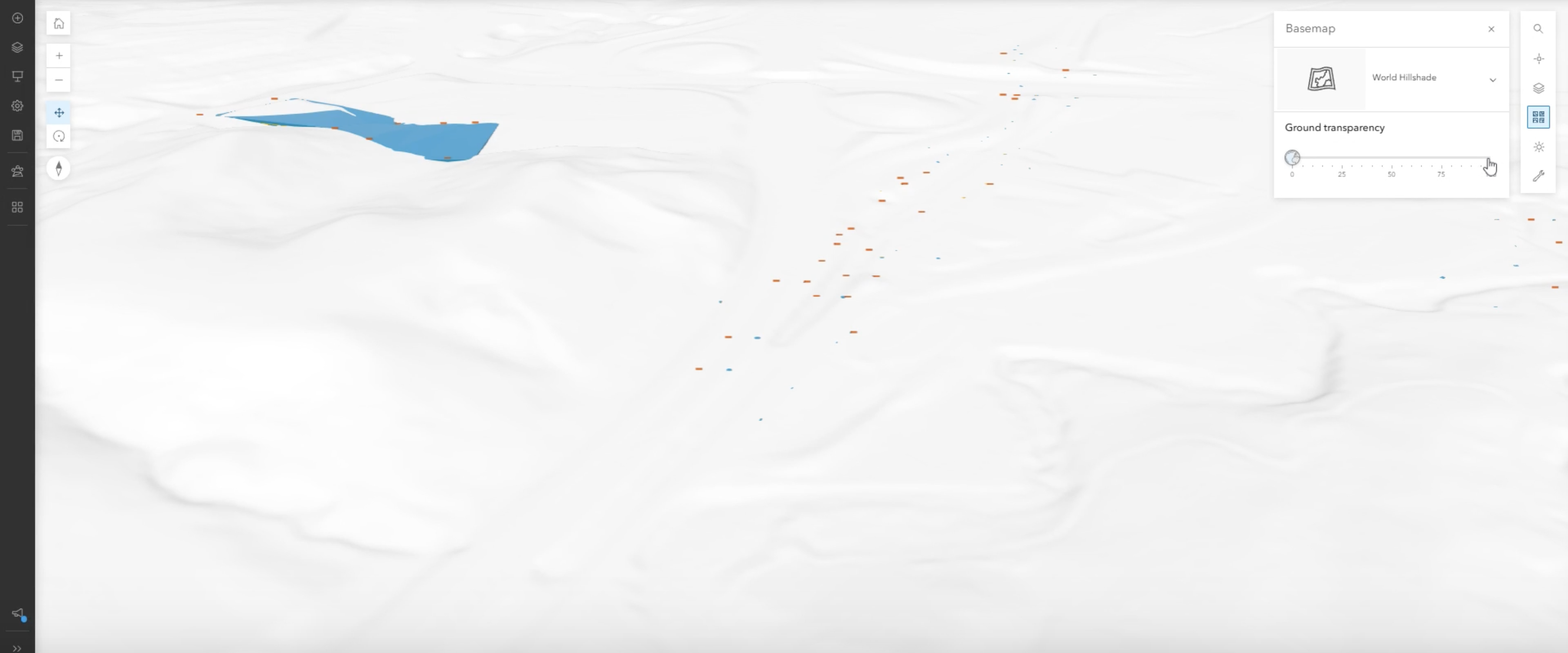

* **Ver a través del terreno:** Abrir **Mapa base** y elevar **Transparencia del terreno** para que el modelo del subsuelo sea visible en contexto.

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-b9f404b2d85f8a3e58977de664892e4a53ad4686%2FSV_01_Transparency.png?alt=media" alt=""><figcaption><p>Transparencia del suelo que revela el modelo bajo la superficie</p></figcaption></figure>

* **Alternar Capas:** en **Capas**, activa y desactiva los volúmenes de tipo de suelo (Arcilla, arena, tiza, caliza...) y los Pozos de observación para centrar la revisión. Al hacer clic en una anotación de Documento, se abre su ventana emergente, incluido el Informe geotécnico adjunto.

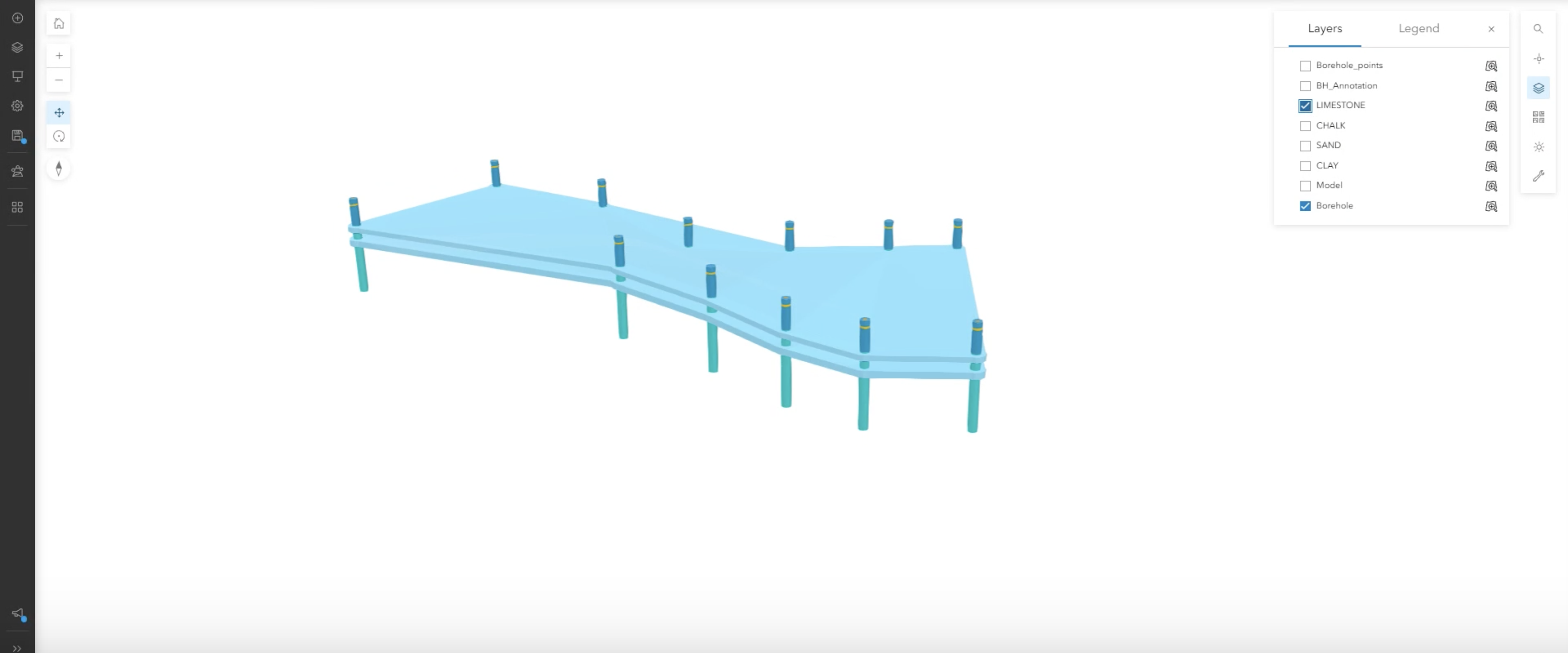

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-84fff857c58c9523fec40caae26d29594d6a74e2%2FScene_Viewer_Model_Layers.png?alt=media" alt=""><figcaption><p>Capas de volúmenes de tipo de suelo con Pozos de observación en Scene Viewer</p></figcaption></figure>

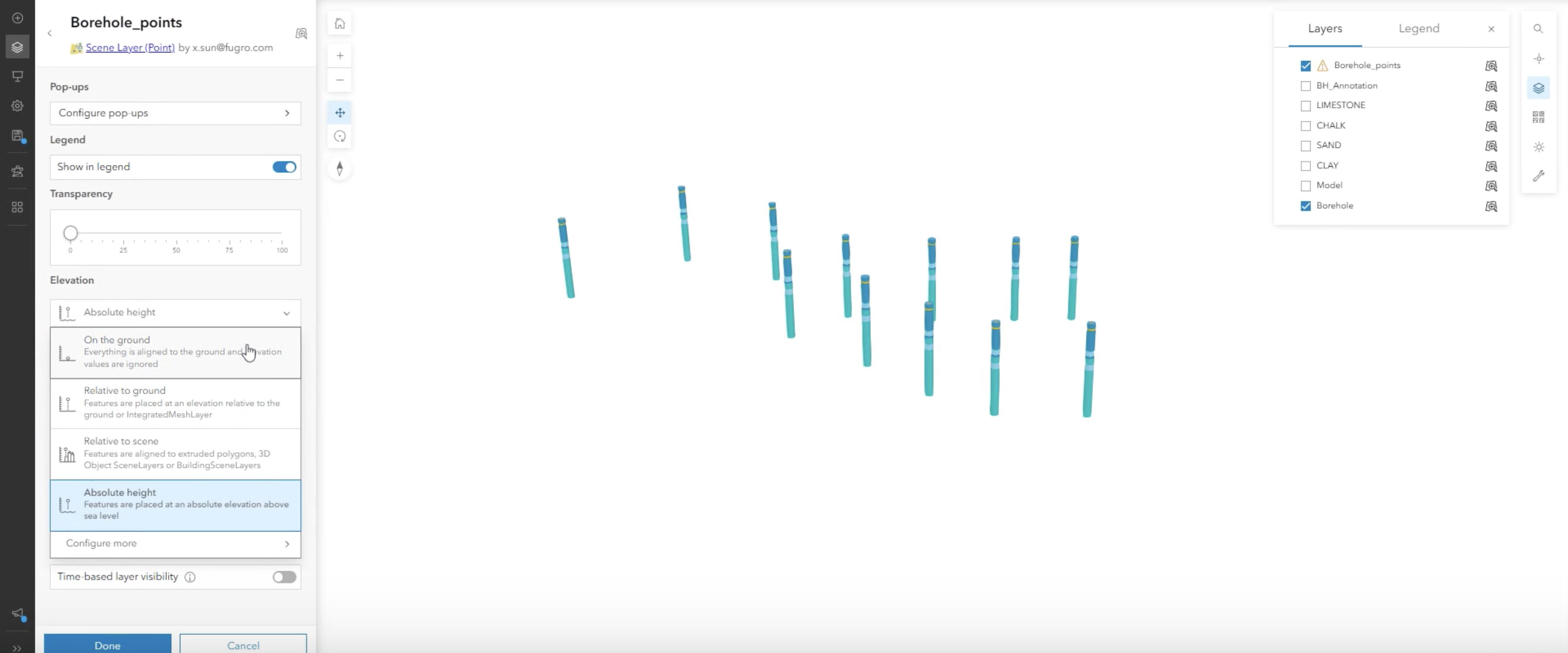

* **Conservar los marcadores de localización sobre la superficie:** establece la colocación de elevación de la Capa de Punto de Pozo de sondeo a **Sobre, en el suelo**, para que los marcadores se sitúen sobre el Terreno en lugar de dentro del modelo.

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-9fe09e5c00b52f1e13432ae66aff9a24fa01a82b%2FSV_03_On_The_Ground.png?alt=media" alt=""><figcaption><p>Opciones de colocación de elevación para la Capa de Puntos: de Pozo de sondeo</p></figcaption></figure>

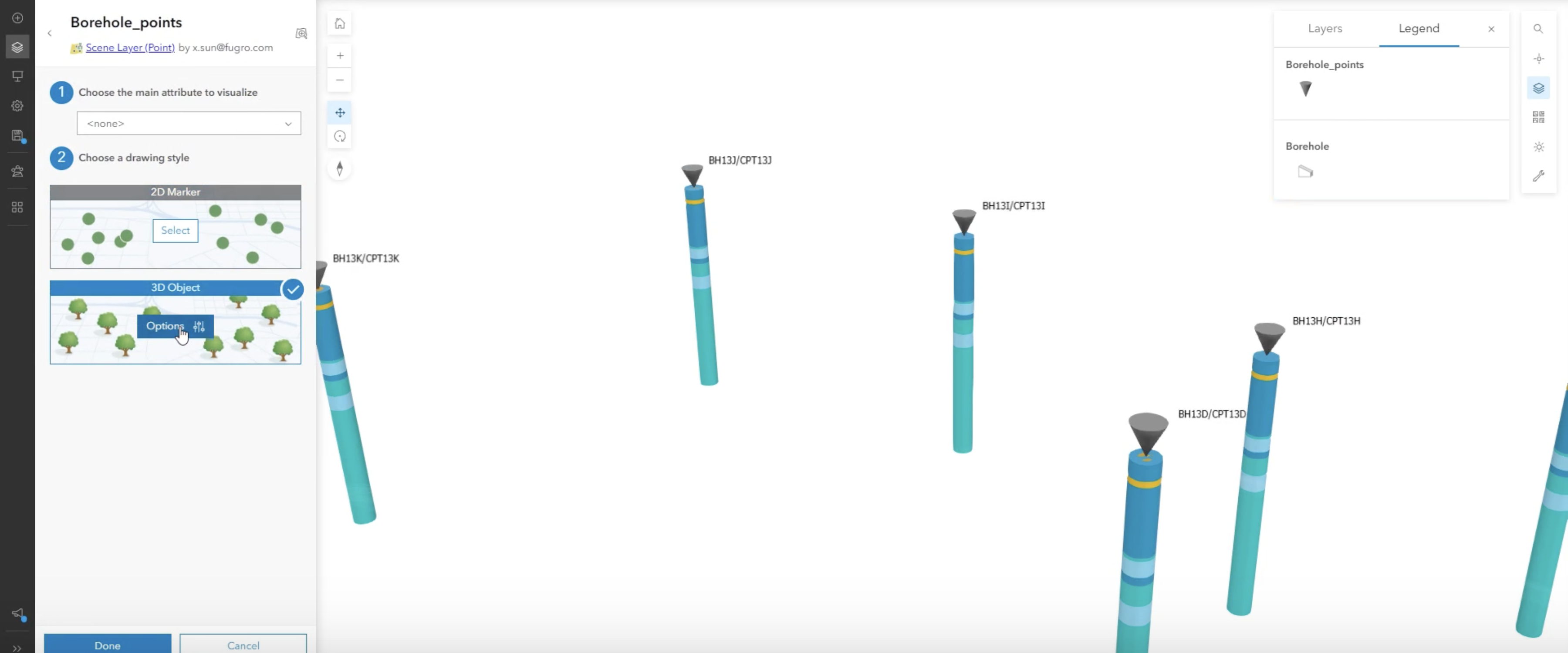

* **Da Estilo a los marcadores:** Abrir **Estilo de Capa** para los Puntos: de Pozo de sondeo y Usar el **Perforación 3D** estilo de dibujo con un Color de marcador y Tamaños distintos, para que los Pozos de observación sean fáciles de identificar frente a Cualquiera Mapa base.

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-a679f300eb1a8c516ccb53cb555df2e93ae9733b%2FSV_04_3D_Style.png?alt=media" alt=""><figcaption><p>Estilo de dibujo de Perforación 3D para los Puntos: de Pozo de sondeo</p></figcaption></figure>

* **Elige un Mapa base informativo:** Abrir **Mapa base** y elige un Mapa con un contexto geográfico más sólido (imágenes, mapa de ruta, topográfico...) para la revisión final; luego vuelve a activar el modelo para ver el subsuelo frente a su entorno.

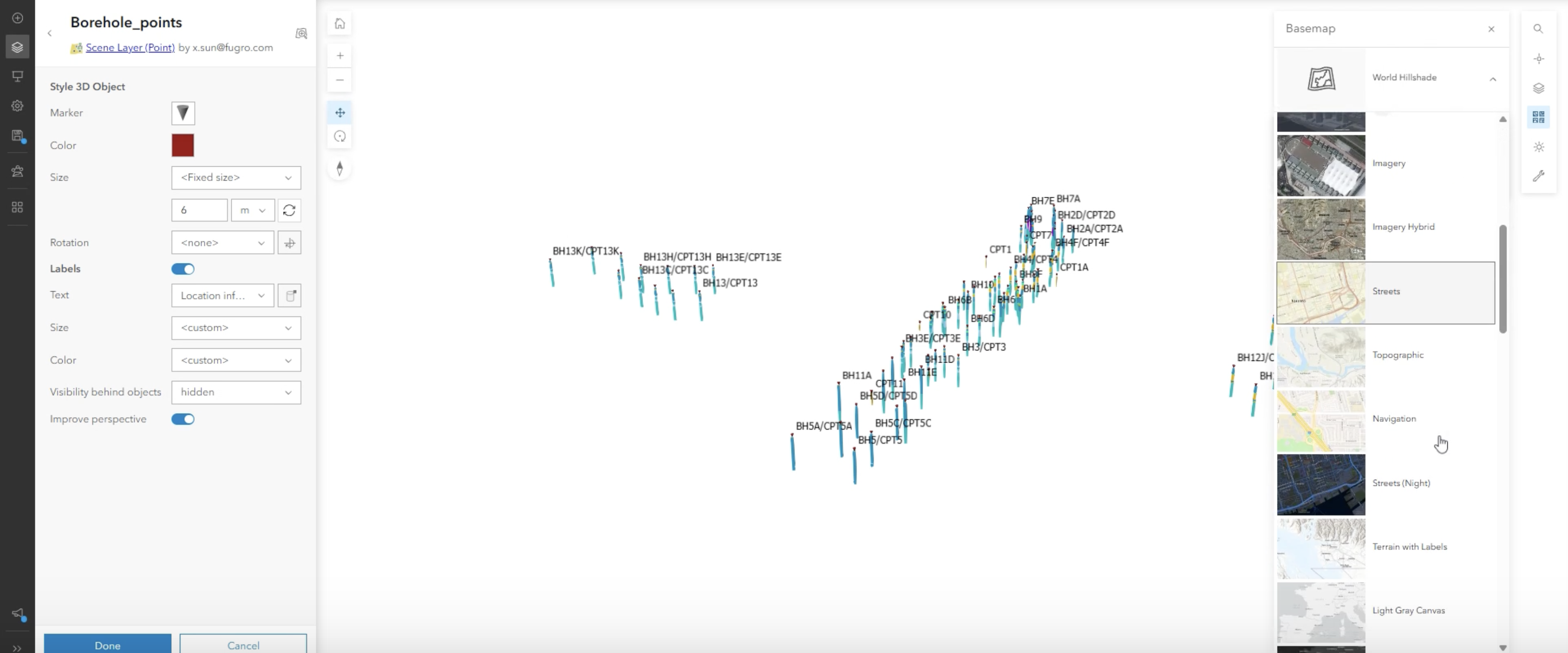

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-d2005af399b373fed7d25186b72a5ef1e26de146%2FSV_05_Basemap_Gallery.png?alt=media" alt=""><figcaption><p>Elegir un mapa base con más contexto geográfico</p></figcaption></figure>

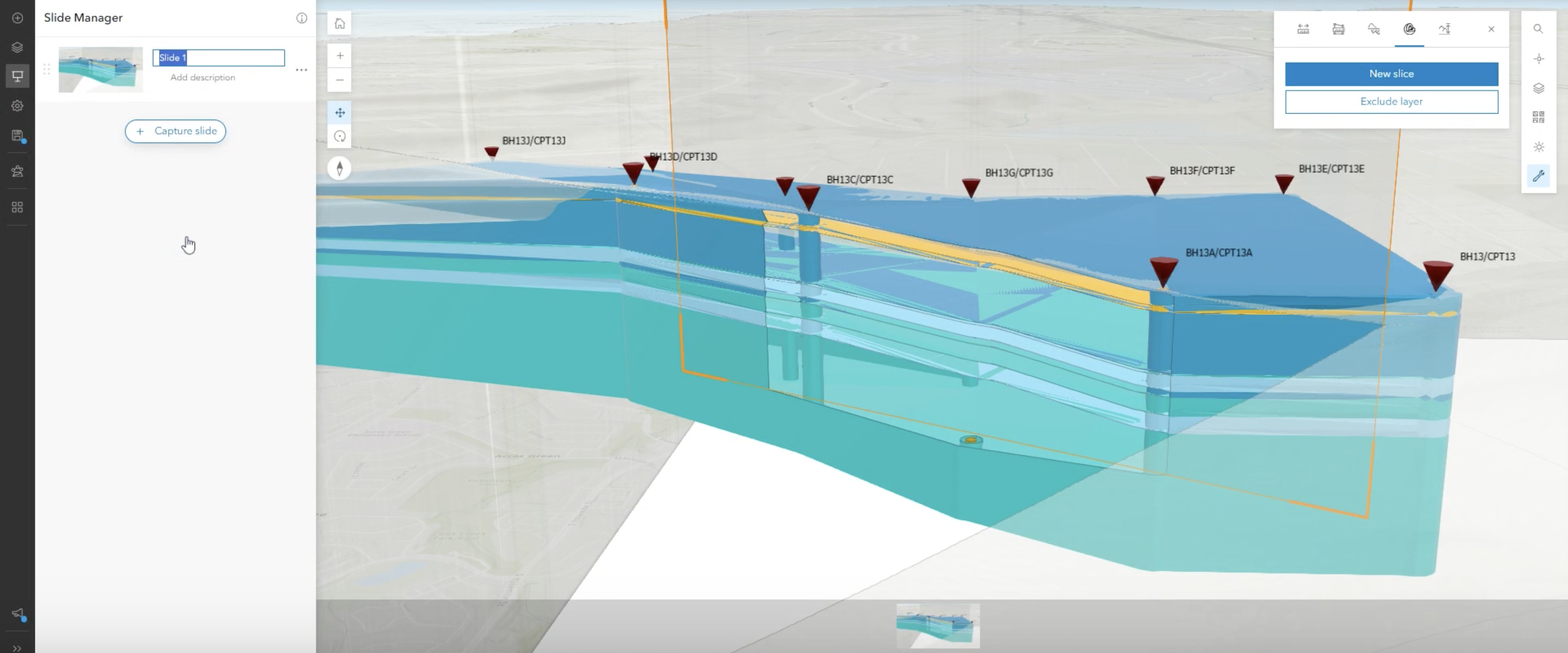

* **Cortar el modelo:** con el **Cortar** herramienta (en Herramientas de escena; mantén **Mayús** para un corte vertical), Cortar en el modelo para inspeccionar la estructura del subsuelo y las relaciones del Pozo de sondeo. Ajusta el Angulo de corte hasta que las características internas sean claramente visibles.
* **Captura la Vista:** Abrir **Administrador de diapositivas** y Usar **Capturar diapositiva** para Guardar la vista de corte Actual - las diapositivas capturadas se almacenan con la escena, listas para informes o para la Siguiente sesión con las partes interesadas.

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-bc8209c985df84d0972dcb109e651873df521896%2FScene_Viewer_Slice_Slide.png?alt=media" alt=""><figcaption><p>Un corte vertical a través del modelo, capturado como una diapositiva en Slide Manager</p></figcaption></figure>

{% hint style="info" %}
**De serie.** Todo en esta Sección es Texto estándar Esri **Scene Viewer** funcionalidad - No se necesita configuración específica de GeoDin® ni complemento adicional una vez que la escena se publica. La documentación de Scene Viewer de Esri cubre cada control aquí en profundidad completa.
{% endhint %}

***

{% hint style="info" %}
🌐 **Pruébalo en vivo:** una escena de demostración pública producida con este flujo de trabajo está Disponible Para [arcg.is/0rD1OL3](https://arcg.is/0rD1OL3) - Abrirlo en Scene Viewer y explorar los volúmenes, las anotaciones y la herramienta Slice sin configurar nada.
{% endhint %}


---
