Importar el Modelo a ArcGIS Pro
Capítulos del video: 0:00 Configuración de una escena local | 0:30 añadir el dibujo de Civil 3D | 0:49 Carga del Modelo 3D (MultiPatch) | 1:15 añadir elevación del terreno y DEM | 1:52 Navegación subterránea | 2:26 añadir Datos de capas de Pozos de observación (TextPoint) | 2:48 Exportación de entidades | 3:11 Aplicación de estilos a las anotaciones | 4:19 Rótulos de Pozos de observación | 4:52 Colocación de rótulos
Este tutorial le guía para abrir un dibujo de Civil 3D que contenidos Pozos de observación de GeoDin® Ground y geometría del Modelo 3D del terreno directamente en ArcGIS Pro, incorporando el modelo completo, no solo entidades de puntos, a una escena SIG 3D con Navegación subterránea y anotaciones legibles de Pozos de observación.
Requisitos
Un dibujo de Civil 3D guardado con Pozos de observación importados (Importación de pozos de observación) y, opcionalmente, Superficies y volúmenes generados (Creación de superficies y volúmenes).
El dibujo georreferenciado (Georreferenciación del dibujo) - una discrepancia de SRC aparece aquí como un modelo mal ubicado.
ArcGIS Pro con una geodatabase de Proyecto.
Paso 1: Inicio de una escena local
En ArcGIS Pro, Crear un Proyecto utilizando la Escena local plantilla.
En el Catálogo panel, confirme la geodatabase del Proyecto en Bases de datos - las Capas exportadas se almacenarán allí Posterior.

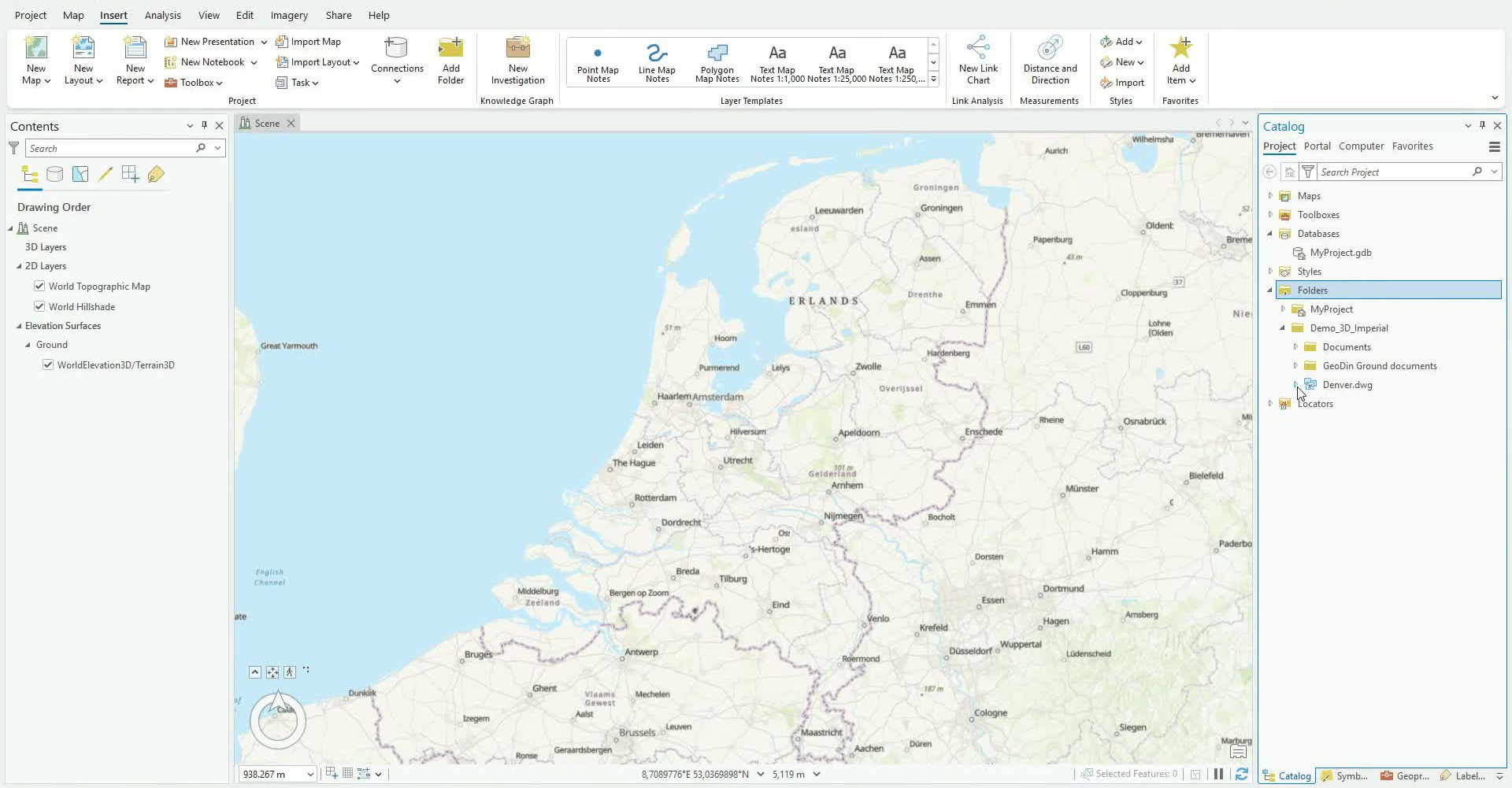

Paso 2: Conectar el Directorio del dibujo
En el Catálogo panel, Ir a Directorios y elija añadir conexión de Directorio.
Busque el Directorio donde se guardó el dibujo de Civil 3D y haga clic en Aceptar.
Ampliar la conexión para confirmar que el dibujo (
.dwg) está Disponible: el Directorio de Documentos de GeoDin® Ground creado en la Importación se encuentra junto a él.

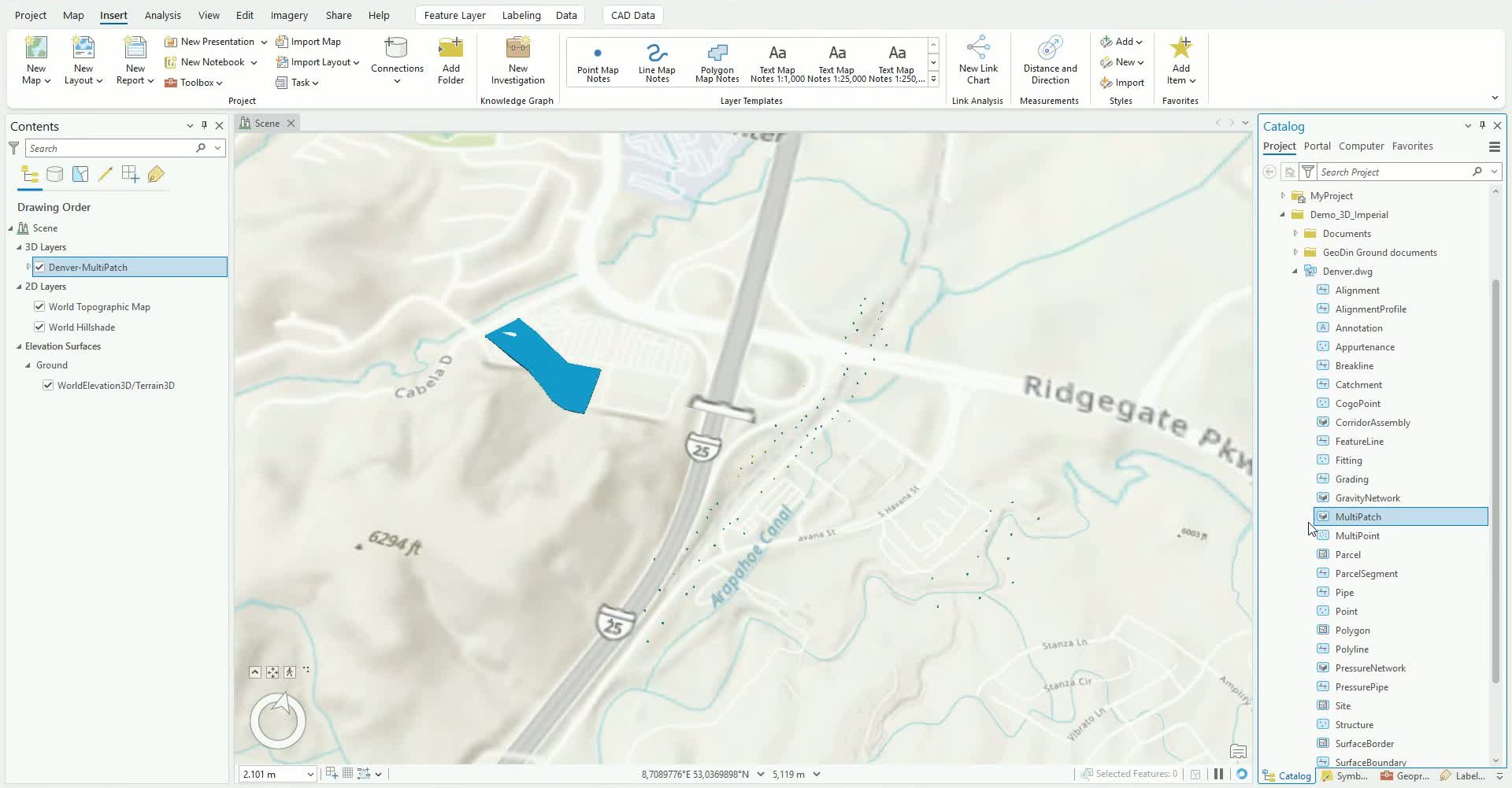

Paso 3: añadir la geometría del Modelo 3D
Ampliar el dibujo para ver sus clases de entidad.
Busque la MultiPatch clase de entidad: contiene el Modelo 3D del terreno y los sólidos de los Pozos de observación.
Haga clic con el botón derecho y elija añadir al Mapa Actual, luego confirme que el modelo y los Pozos de observación estén visibles en la escena.
Paso 4: Configurar la elevación
En el Contenido(s) panel, Ampliar Superficies de elevación > Ground.
Conservar la superficie estándard WorldElevation3D o retírela y añada su propio DEM (por ejemplo, un conjunto de datos con una Resolución de 1 m) para una Configuración precisa entre el modelo y el Terreno.

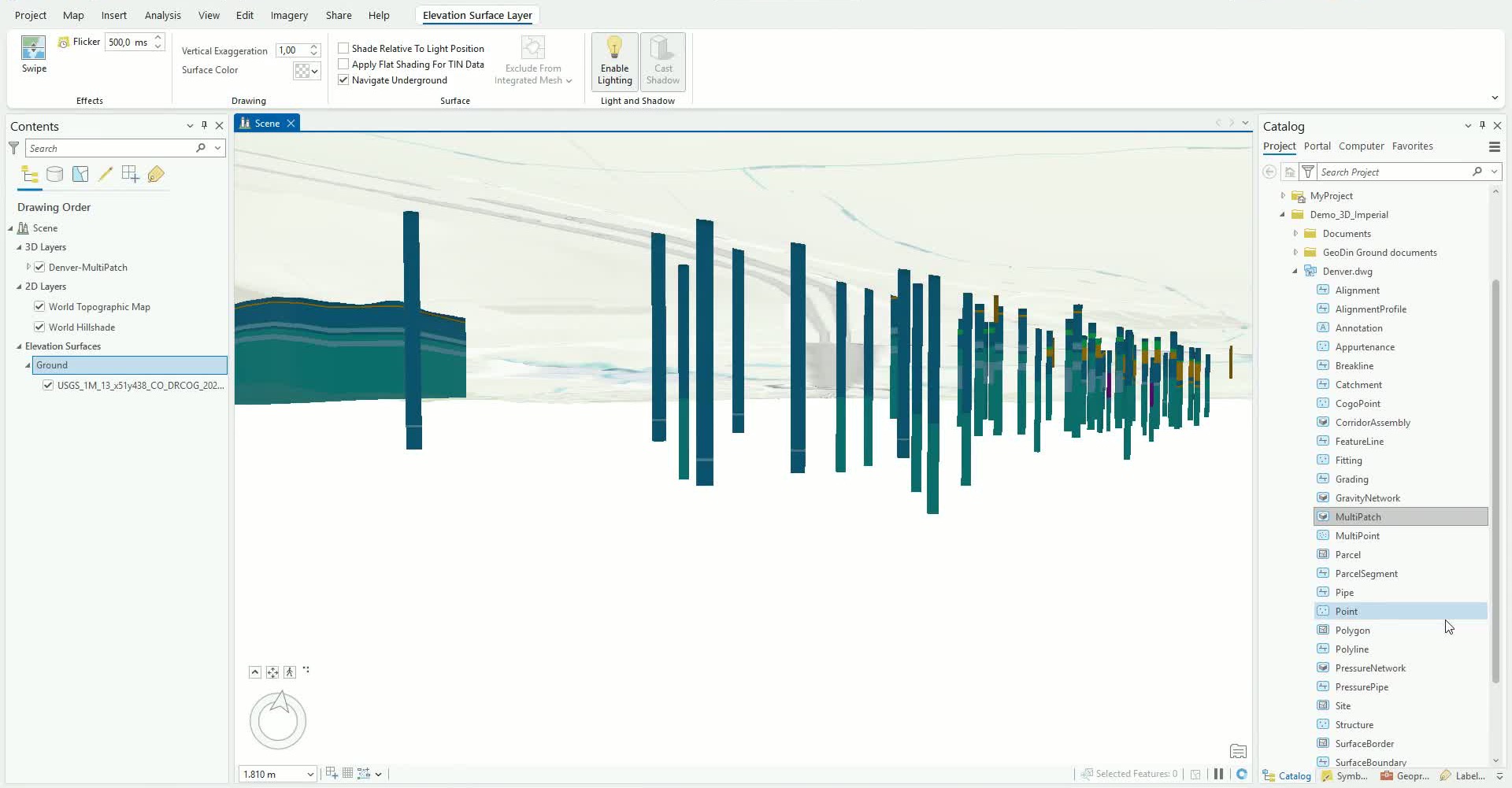

Paso 5: Habilitar la Navegación subterránea
Seleccionar Terreno, luego Abrir Capa de superficie de elevación en la cinta.
Comprobar Navegar bajo tierra para que la cámara pueda moverse por debajo de la superficie.
Incline la vista para inspeccionar los Pozos de observación y el modelo desde abajo.

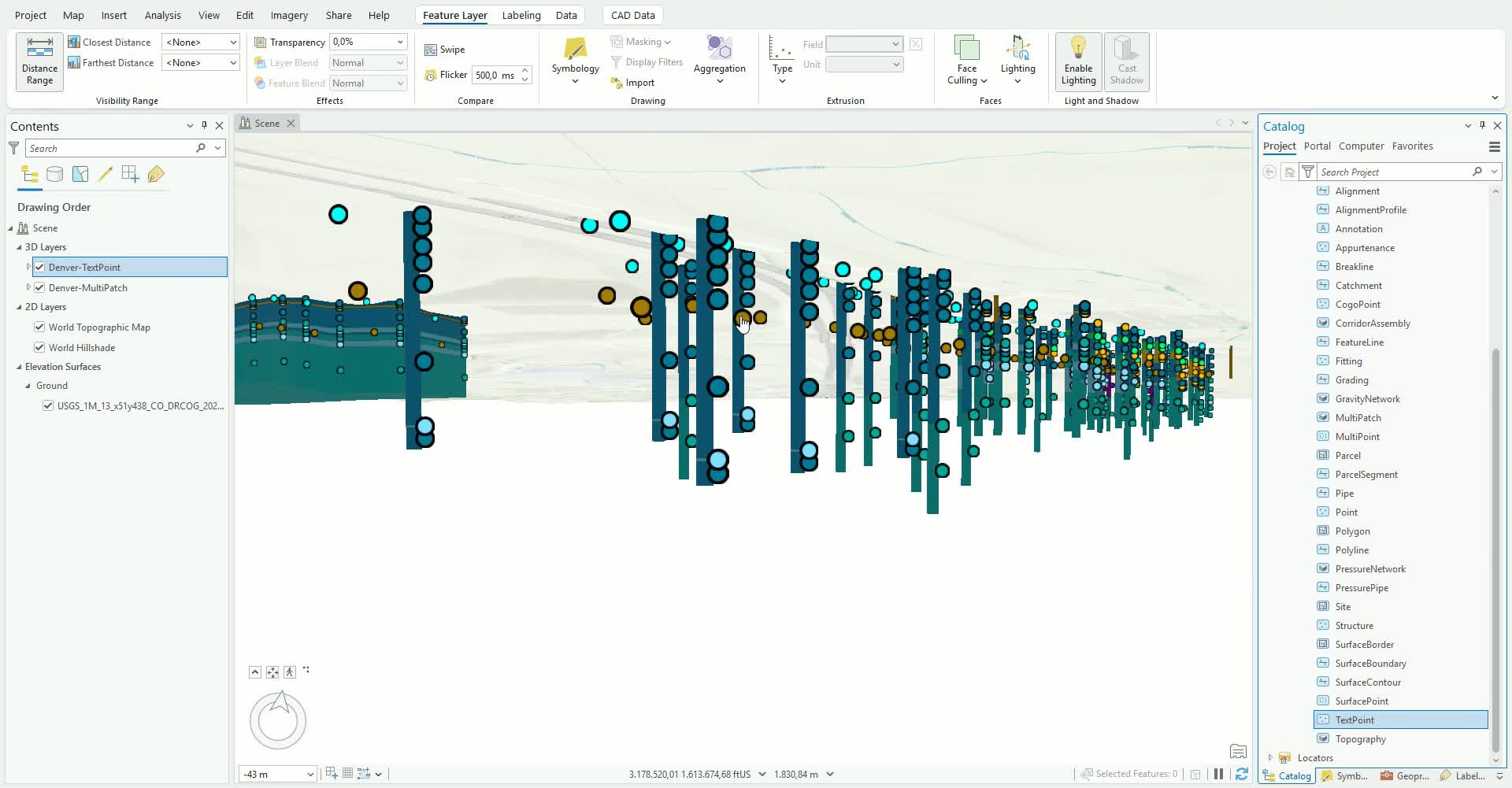

Paso 6: añadir los datos de anotación de los Pozos de observación
El texto de la capa de Pozo de sondeo (alturas, profundidades, materiales) reside en una TextPoint clase de entidad en el dibujo.
añadir TextPoint al mapa. En esta etapa se representa como puntos simples, no como texto legible.

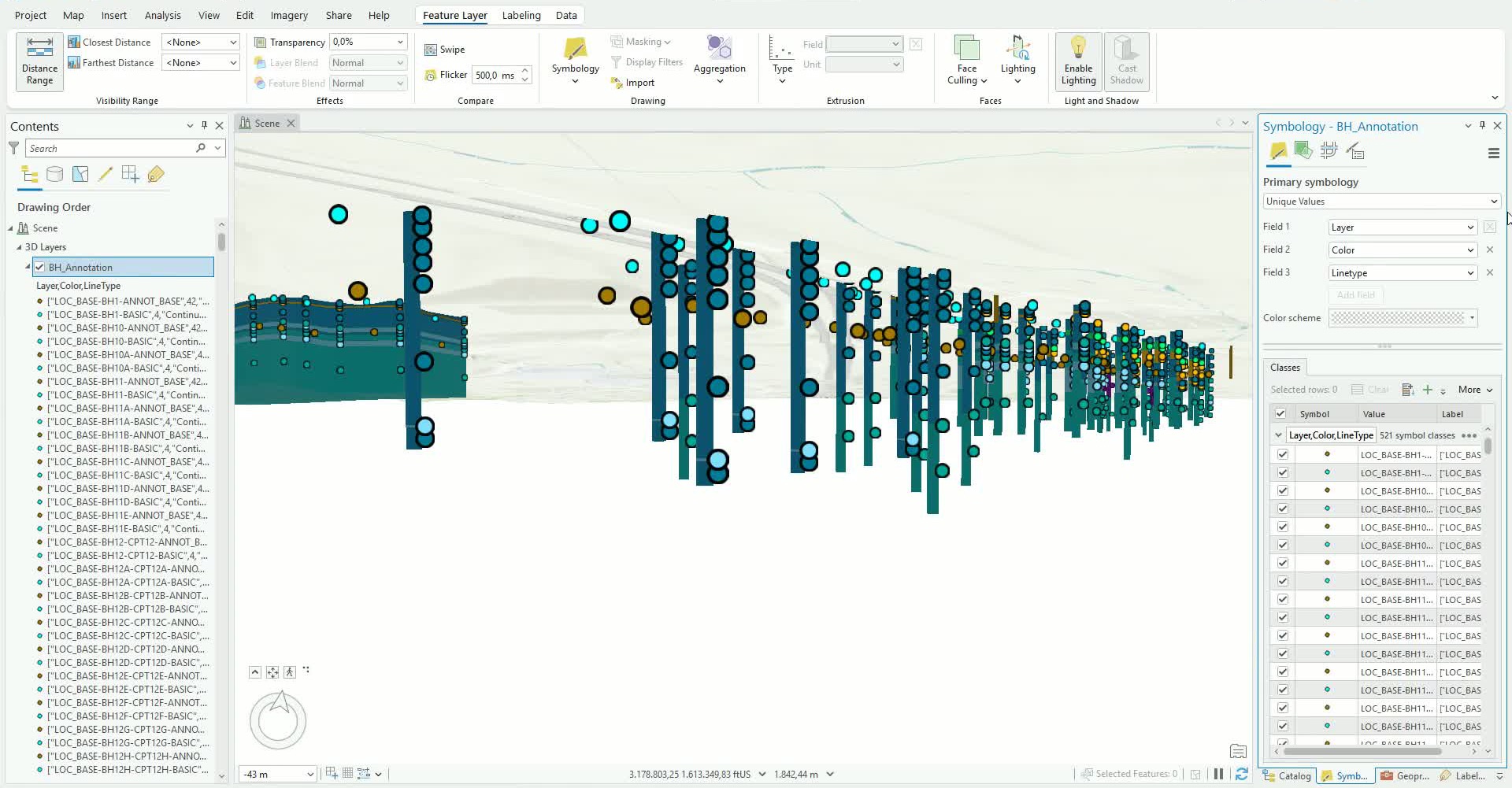

Paso 7: Exportar la anotación a la geodatabase
Para que los datos sean más fáciles de editar y compartir, ejecute Exportar entidades sobre la capa TextPoint y guarde la salida en la geodatabase del proyecto (por ejemplo, como
BH_Annotation).Retire la capa sin procesar TextPoint después y continúe con la capa exportada.
Paso 8: Dar estilo a los marcadores de anotación
Abrir Simbología para la capa de anotación y elija Símbolo único.
Modificar el símbolo a un marcador de línea, establezca un color distintivo (por ejemplo, Rojo carmín), y establezca el Angulo a 90° para que los marcadores se lean como marcas de elevación a lo largo del Pozo de sondeo.
Haz clic Aplicar.

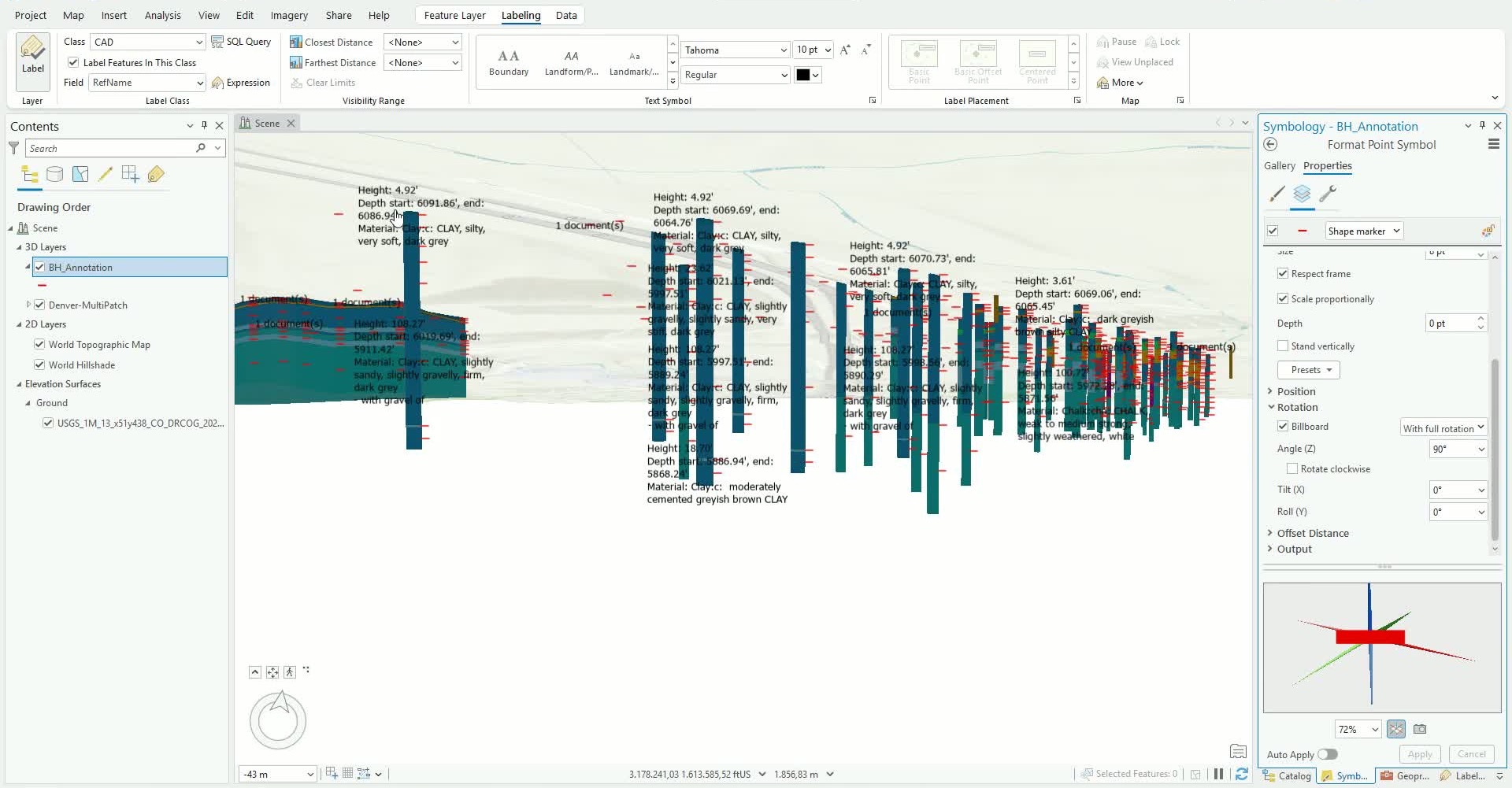

Paso 9: Rótulos con el texto de la capa
En la Rótulos pestaña, establezca el campo de clase de Rótulo a RefName y habilitar Rótulo.
Las descripciones de altura, profundidad y material ahora se muestran a lo largo de cada Pozo de sondeo.
Ajuste la colocación (por ejemplo, A la derecha de Puntos:) y establezca una distancia de Visibilidad en la Capa de entidad cinta para mantener la escena legible.
Ajustes opcionales
Fuente de elevación - la superficie WorldElevation3D estándard funciona a Resolución global; un DEM del proyecto (por ejemplo, 1 m) alinea el modelo con precisión con el Terreno.
Distancia de visibilidad del Rótulo - establece una distancia máxima en la cinta de la Capa de entidades para que los rótulos sigan siendo legibles en lugar de apilarse con zooms amplios.
Trabajando con el modelo importado
El dibujo llega como dos conjuntos de datos que se comportan de manera diferente: el MultiPatch contiene toda la geometría (Pozos de observación y volúmenes del modelo juntos), mientras que TextPoint contiene cada anotación como Puntos: simples. Exportar TextPoint a la geodatabase antes de aplicar estilo mantiene intacto el dibujo original y te proporciona una capa de anotaciones editable y compartible: la misma capa a la que los tutoriales posteriores adjuntan Informes y publican.
Pasos siguientes:
Extraer Pozos de observación, el modelo y los Tipos de suelo en clases de entidad separadas.
Adjunte informes geotécnicos a las anotaciones de Pozo de sondeo para que cada anotación del Documento lleve su PDF.
Publicar y revisar el modelo como una escena web para la revisión de las partes interesadas basada en el navegador.
