# Extrayendo Pozos de observación, Modelo y Tipos de suelo

{% embed url="<https://www.youtube.com/watch?v=-AF8JMp3e50>" %}

> **Capítulos del video:** 0:00 Comprender el MultiPatch (capas LOC y VOL) | 0:42 Extraer Pozos de observación con una Consulta de definición | 1:26 Exportar Pozos de observación como una clase de entidad | 1:52 Extraer el modelo 3D (capas VOL) | 2:29 Extraer tipos individuales de suelo | 3:02 Construir todas las capas de suelo (caliza, creta, arena, arcilla)

El MultiPatch traído del dibujo de Civil 3D ([tutorial Anterior](/geodin-ground/es/flujos-de-trabajo-y-integraciones/arcgis-integration/arcgis-pro-ground-model.md)) contiene todo en una sola clase de entidad: Pozos de observación, el modelo 3D Completo y cada capa de suelo. Este tutorial lo divide en clases de entidades limpias y separadas: una para los Pozos de observación, una para el modelo, una por Tipo de suelo, para que cada una pueda revisarse, estilizarse, compartirse y analizarse de forma independiente. Los tutoriales Posterior se basan en estos resultados: la **Pozo de sondeo** clase de puntos se convierte en los marcadores de Localización en la [escena web](/geodin-ground/es/flujos-de-trabajo-y-integraciones/arcgis-integration/arcgis-web-scene.md).

## Paso 1: Lea la convención de nomenclatura de capas

* Abra la Tabla de atributos de MultiPatch y localice el **Capa** campo.
* Los nombres siguen la convención GeoDin® Ground (vea [Nomenclatura de Capa en el dibujo](/geodin-ground/es/pozos-de-observacion-y-superficies/creating-surfaces-and-volumes.md#layer-naming-in-the-drawing)):
  * **LOC** prefijo = Pozos de observación
  * **VOL** prefijo = volúmenes del modelo (Tipo de suelo entre corchetes)
* Estos prefijos controlan cada extracción a continuación.

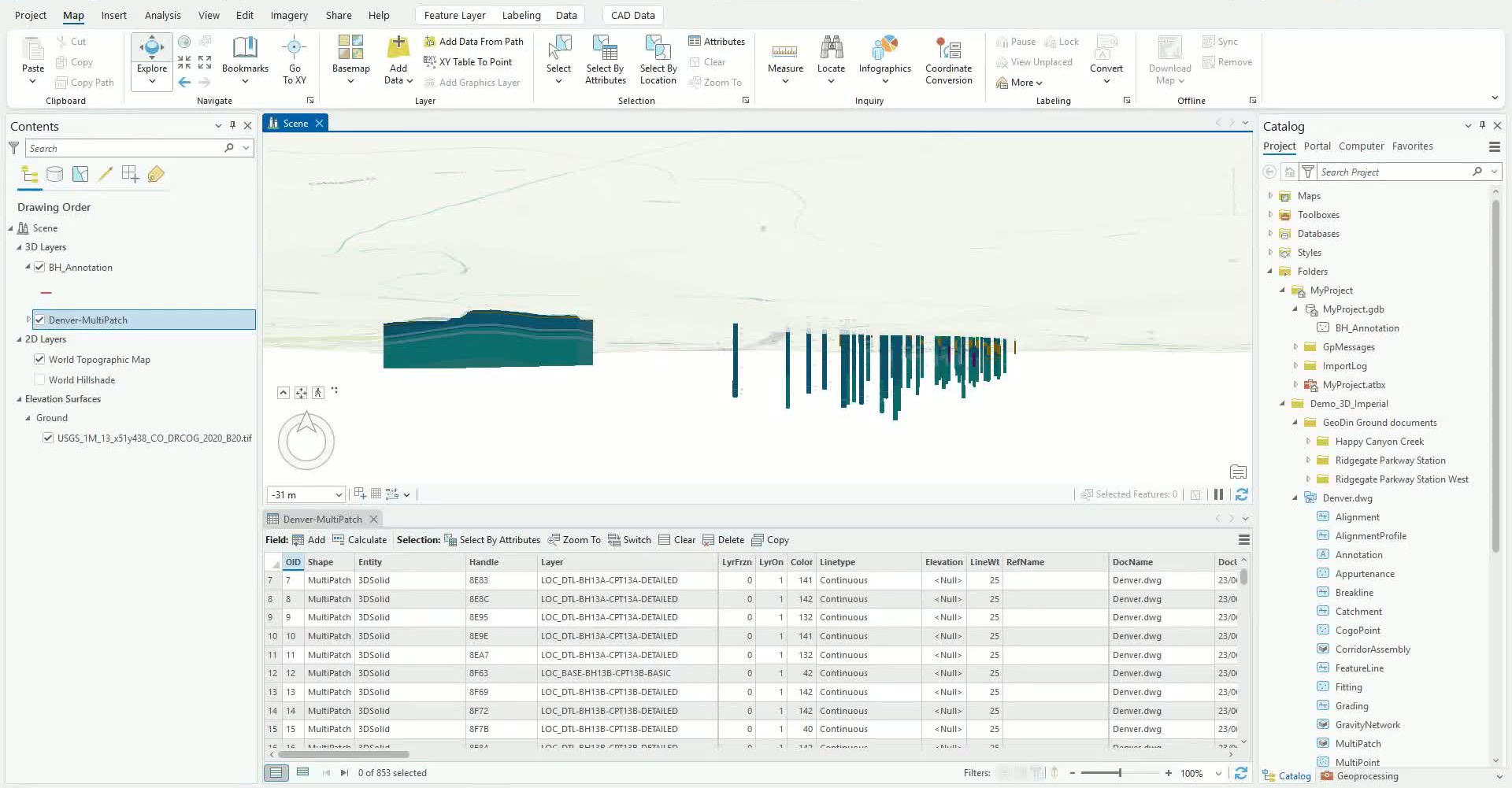

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-93916370d8628b687bc55a8c599c157a6a86ed13%2FAGP_Extract_01_MultiPatch_Attributes.jpeg?alt=media" alt=""><figcaption><p>El campo Capa con registros de Pozos de observación con prefijo LOC</p></figcaption></figure>

## Paso 2: Aísle los Pozos de observación con una consulta de definición

* Haga clic derecho en la Capa MultiPatch > **Propiedades > Consulta de definición**.
* Añada una consulta: **Capa comenzar con** `LOC_`.
* Aplíquelo y confirme que solo las entidades de Pozos de observación sigan visibles.

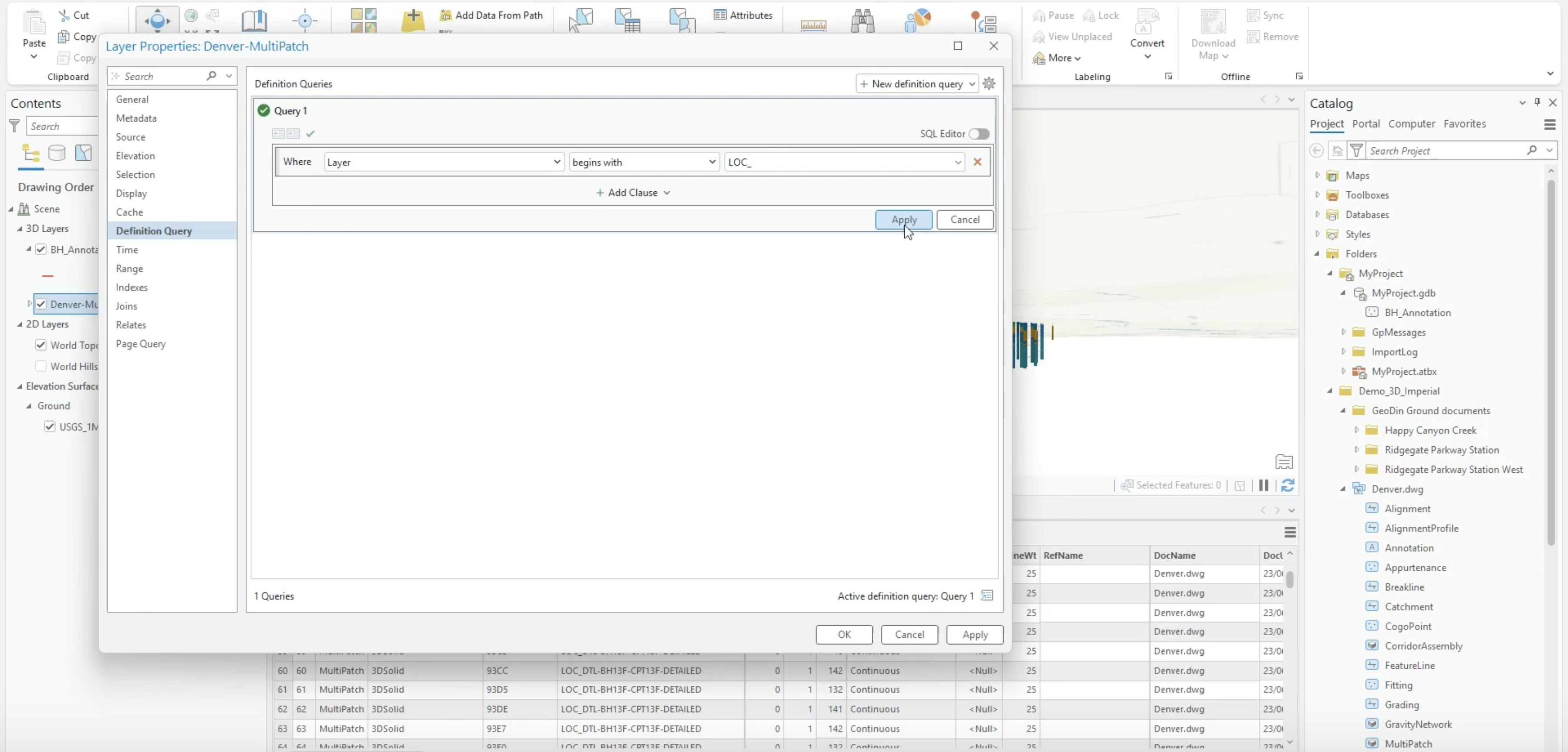

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-456ef7ed27eeb5c35ea83c7374fa79b9515c15ab%2FAGP_Extract_02_DefQuery_LOC.png?alt=media" alt=""><figcaption><p>Consulta de definición filtrando registros LOC_</p></figcaption></figure>

## Paso 3: Exportar los Pozos de observación

* Con la consulta activa, ejecute **Exportar entidades** con **Usar los Registros filtrados** activado.
* Guardar el resultado en la geodatabase del Proyecto (por ejemplo, como `Pozo de sondeo`).
* Desactive la capa original MultiPatch y confirme que ahora los Pozos de observación existen como su propia clase de entidad.

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-2ee1f0898df18526c1b9355bc127606e6da39958%2FAGP_Extract_03_Export_Boreholes.png?alt=media" alt=""><figcaption><p>Exportar entidades usando los registros filtrados</p></figcaption></figure>

## Paso 4: Repita para el modelo 3D

* Modifique la consulta de definición a **Capa comenzar con** `VOL`.
* Confirme que solo se muestren los volúmenes del modelo, y luego **Exportar entidades** de nuevo (por ejemplo, como `Modelo`).

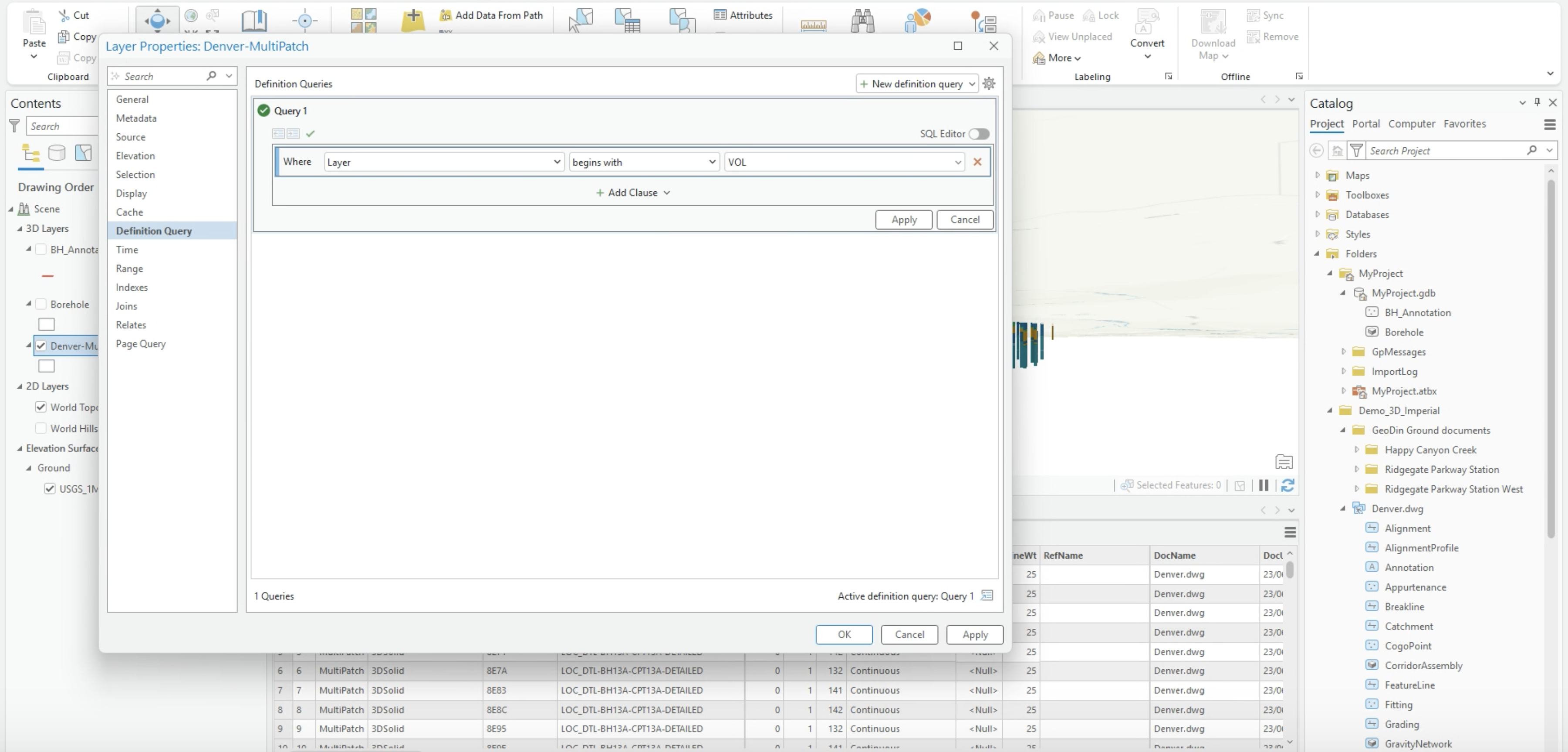

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-452018a07cababca1a73ffe811722388a7c0b31f%2FAGP_Extract_04_DefQuery_VOL.png?alt=media" alt=""><figcaption><p>Consulta de definición cambiada a registros VOL</p></figcaption></figure>

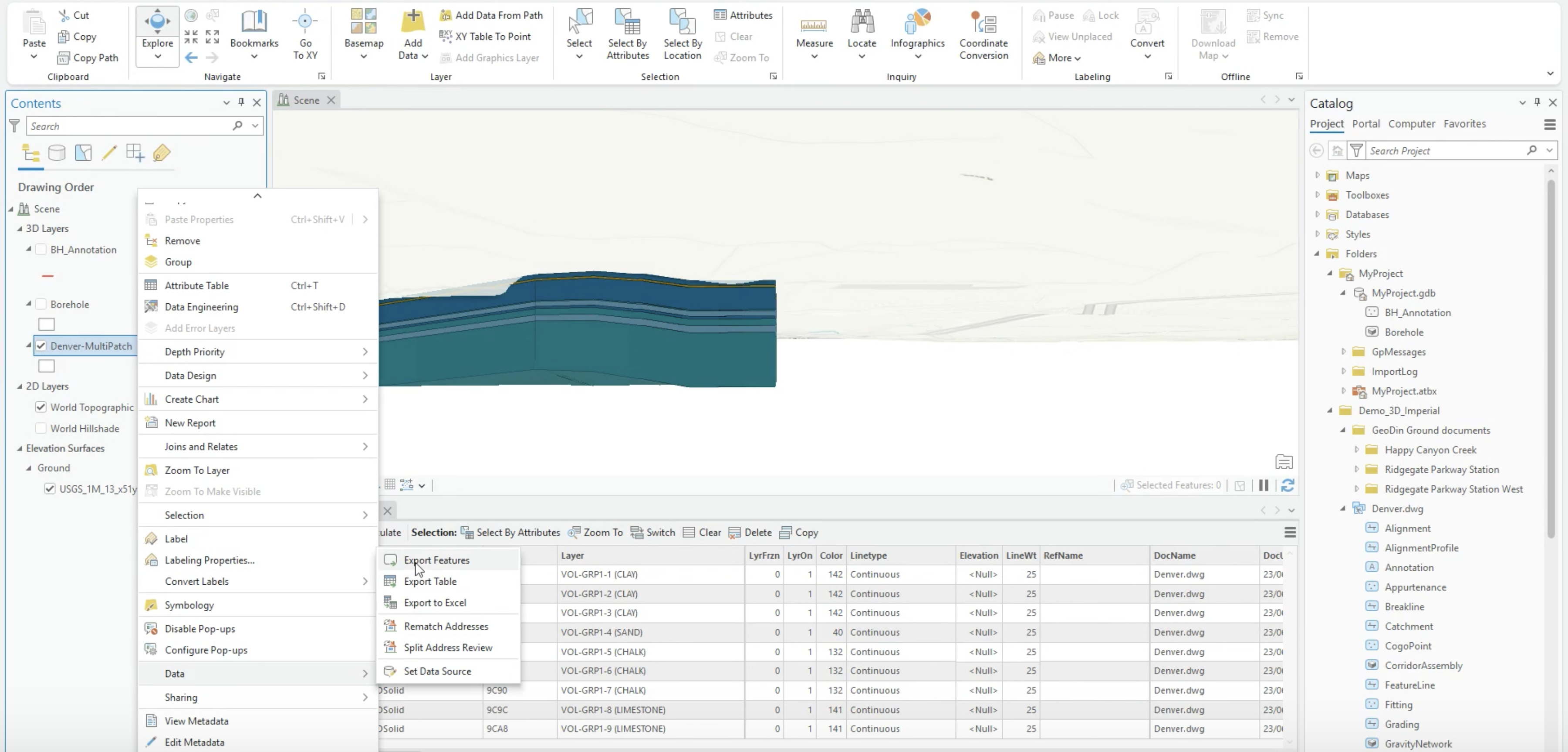

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-7f541b82e3c212587f3bdfee220ac710b84870a7%2FAGP_Extract_05_Export_Model.png?alt=media" alt=""><figcaption><p>Exportando el modelo filtrado mediante Datos > Exportar entidades</p></figcaption></figure>

## Paso 5: Extraer cada Tipo de suelo

* Usar el mismo patrón de consulta y exportación por Tipo de suelo - por ejemplo **La Capa tiene contenidos del texto** `ARCILLA` - y exporte cada uno como su propia clase de entidad.
* Repita para cada Tipo de suelo de interés (caliza, creta, arena, arcilla...), confirmando cada vez el número esperado de Capas.

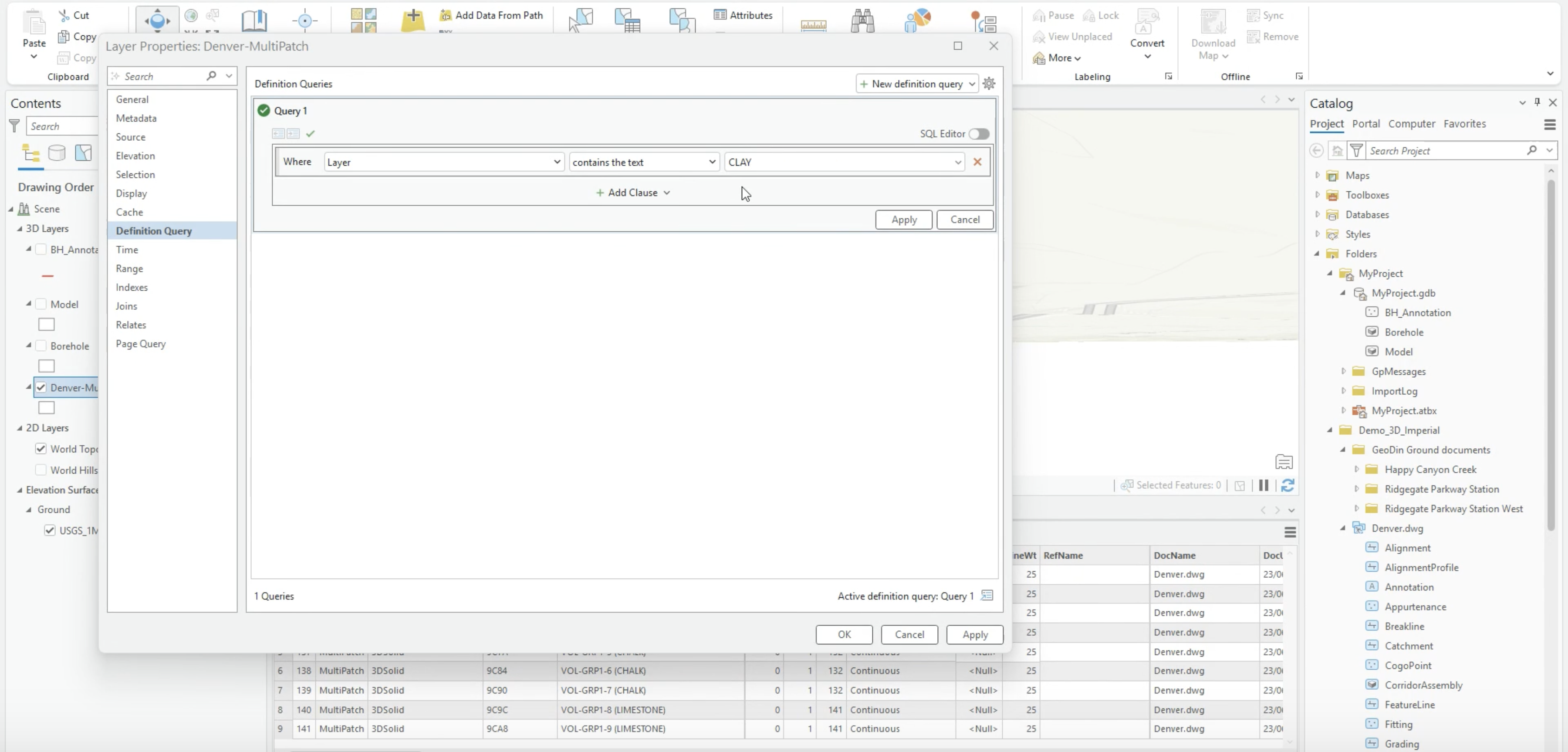

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-0628cf7697173e4965996ab53c7a6d39cb163d7c%2FAGP_Extract_06_DefQuery_Soil.png?alt=media" alt=""><figcaption><p>Filtrando un solo Tipo de suelo (ARCILLA)</p></figcaption></figure>

* El Resultado: una clase de entidad claramente nombrada por conjunto de datos, todo en la geodatabase del Proyecto.

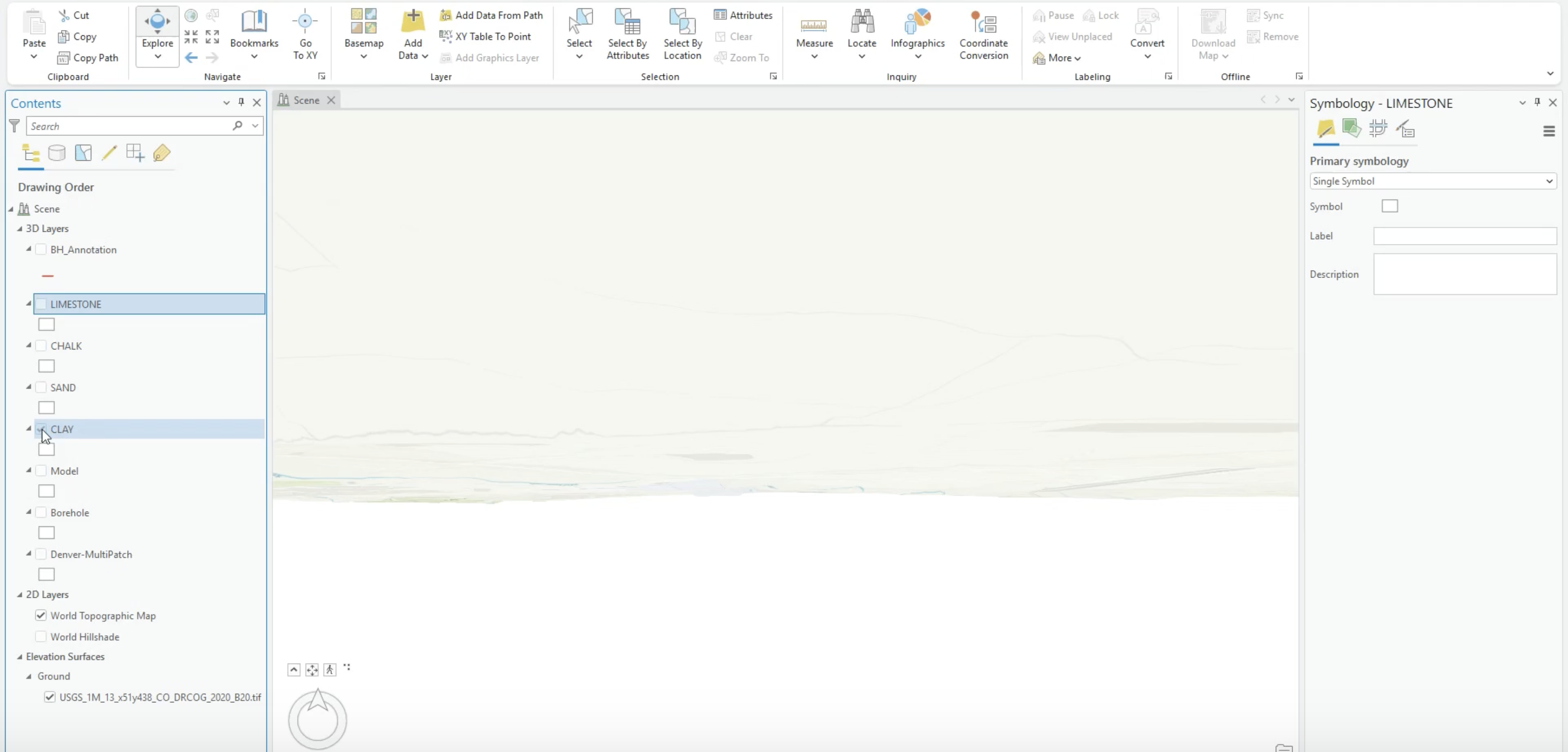

<figure><img src="https://593563994-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPq7NpdI8RP7yepuTnGLt%2Fuploads%2Fgit-blob-a70ce5acb6a39e60d852f6a8755e501c726a4f9b%2FAGP_Extract_07_All_Exports.png?alt=media" alt=""><figcaption><p>Todo el conjunto de clases de entidad extraídas - Tipos de suelo, Modelo y Pozo de sondeo</p></figcaption></figure>

## Ajustes opcionales

* **Ámbito de la Consulta** - verifique los **Capa** Valores antes de Aplicar una consulta, y verifique la consulta activa antes de cada exportación; un filtro con un desfase de uno exporta las entidades incorrectas.
* **Nombre de salida** - estandarice los nombres en el prefijo de la Capa o en el tipo de material, y no Sobreescribir las clases de entidad exportadas previamente al guardar varias salidas.

***

## Trabajando con las clases de entidad extraídas

Usar el mismo patrón de consulta y exportación para cada conjunto de datos para mantener el Proceso consistente, y exportar solo los Tipos de suelo que necesita el Análisis. Desactive el MultiPatch original después de la extracción - las clases extraídas lo reemplazan para el estilo, el uso compartido y los tutoriales Posterior.

***

**Siguiente paso:** [Adjunte informes geotécnicos a las anotaciones de Pozo de sondeo](/geodin-ground/es/flujos-de-trabajo-y-integraciones/arcgis-integration/arcgis-pro-attach-reports.md), o salte a [publicar el modelo como una escena web](/geodin-ground/es/flujos-de-trabajo-y-integraciones/arcgis-integration/arcgis-web-scene.md).


---
