Adjuntando Informes a anotaciones de Pozo de sondeo

Capítulos del video: 0:00 Cómo GeoDin organiza los directorios de Informes de Pozo de sondeo | 0:37 Buscando anotaciones de Documento | 1:14 Preparando el campo AttachKey | 1:53 Seleccionando Pozos de observación con Enlazar documentos | 2:25 Calculando los valores de AttachKey | 3:33 Activando y generando adjuntos Encontrados | 4:35 Añadiendo los adjuntos | 5:34 Verificando los Informes adjuntos

Cuando un dibujo de Civil 3D con Pozos de observación de GeoDin® Ground se importa en ArcGIS Pro (tutorial Anterior), los Informes PDF exportados pueden adjuntarse a la anotación de Documento de cada Pozo de sondeo, de modo que el Informe geotécnico correcto se abra desde la entidad correcta. Este tutorial crea una clave de coincidencia y ejecuta las dos herramientas de geoprocesamiento que conectan los PDF con las anotaciones.

Para el mismo flujo de trabajo que parte de Capas de Punto exportadas por GeoDin® (un registro por Pozo de sondeo), consulte Adjuntar Informes en la documentación de GeoDin®. La Versión siguiente gestiona la Capa de anotación de Civil 3D, donde cada Pozo de sondeo tiene múltiples Registros de anotación.

Paso 1: Localice los Informes y confirme las anotaciones

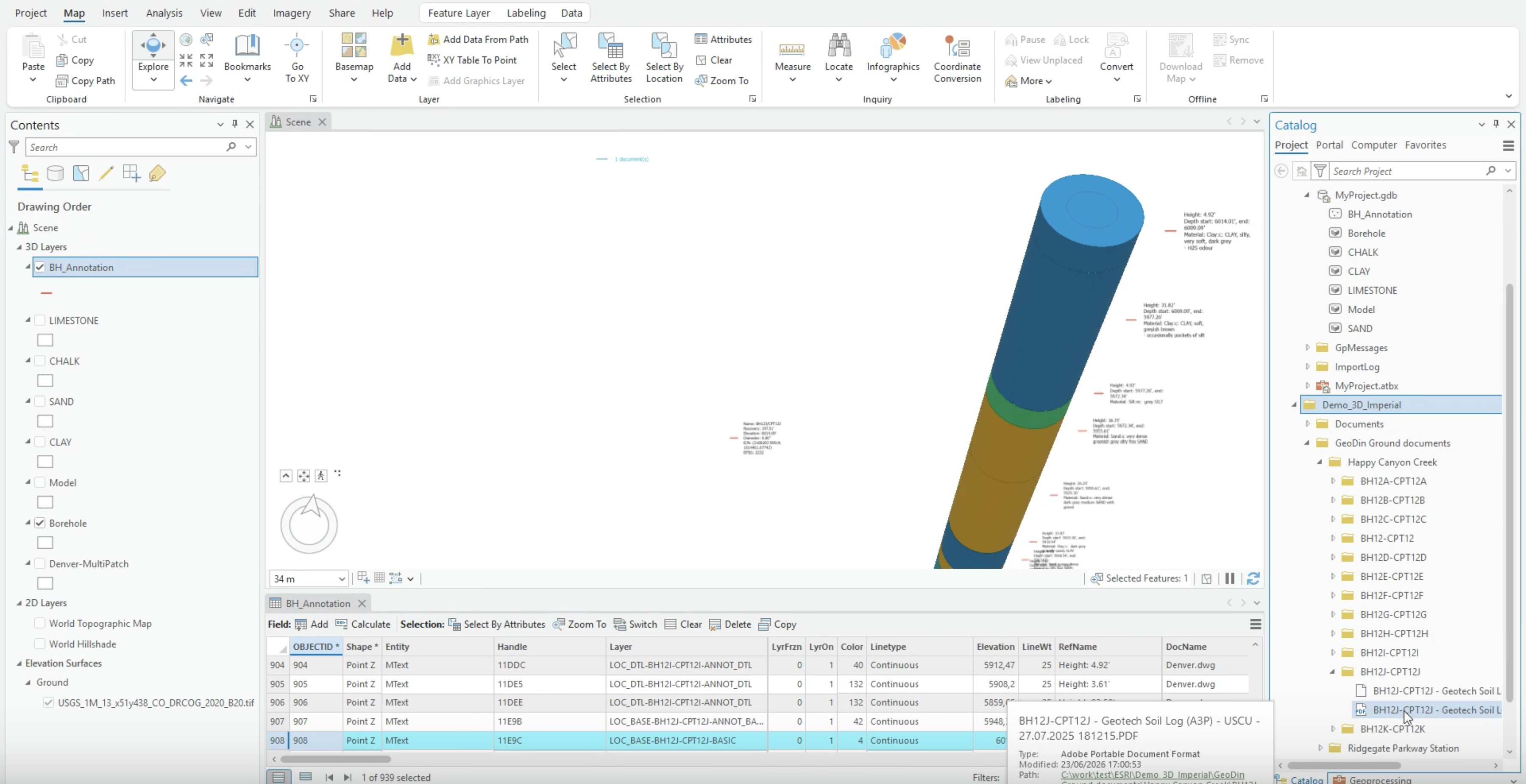

  • Al Importar, GeoDin® Ground crea un Directorio de Documentos junto al dibujo, estructurado por Proyecto con una subcarpeta por Pozo de sondeo, cada una que contiene el Informe geotécnico de ese Pozo de sondeo.

  • Copiar los PDF del informe en un directorio de trabajo para simplificar la coincidencia.

El Directorio de Documentos exportados y el PDF Geotech Soil Log de un Pozo de sondeo

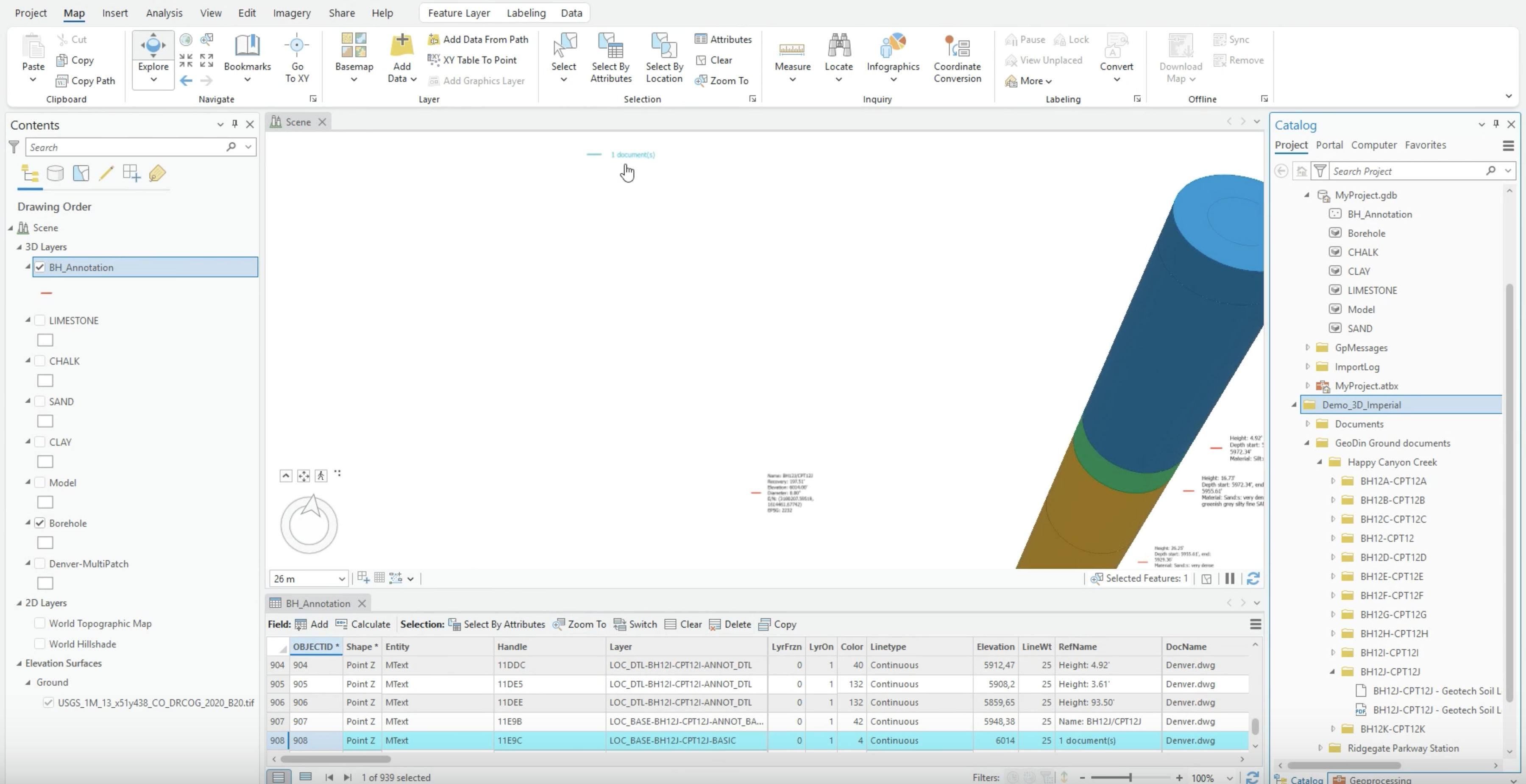

  • En la Tabla de atributos de la Capa de anotación, confirme el registro del documento del Pozo de sondeo: su RefName dice "1 Documento(s)".

El registro de anotación del Documento en la Tabla de atributos

Paso 2: añadir un campo clave

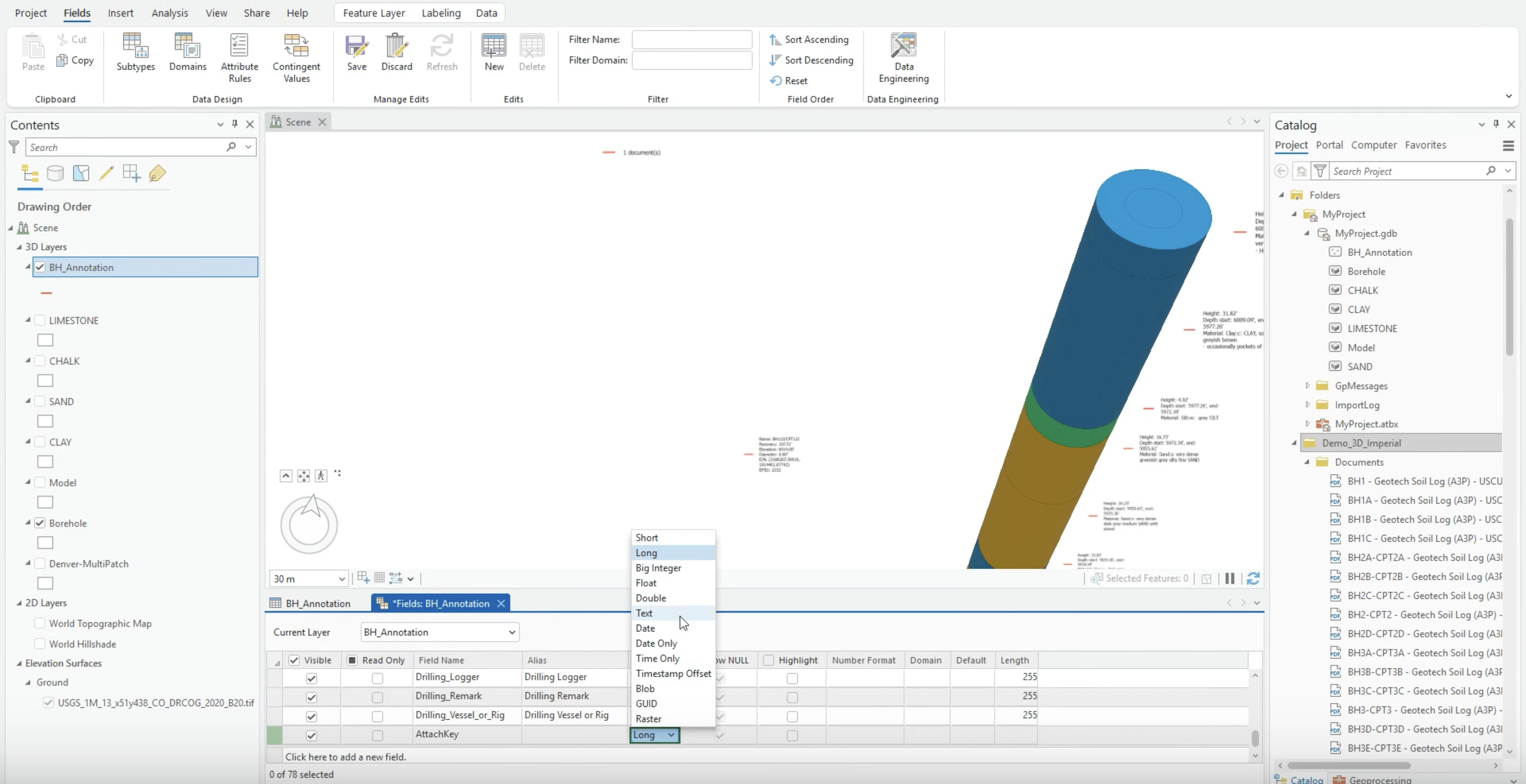

  • Abrir la Vista de campos de la clase de entidad y añadir un nuevo campo llamado AttachKey con Asignar tipo de datos = Texto. Guarda los cambios.

El campo AttachKey agregado como Texto

Paso 3: Seleccionar solo las anotaciones del documento

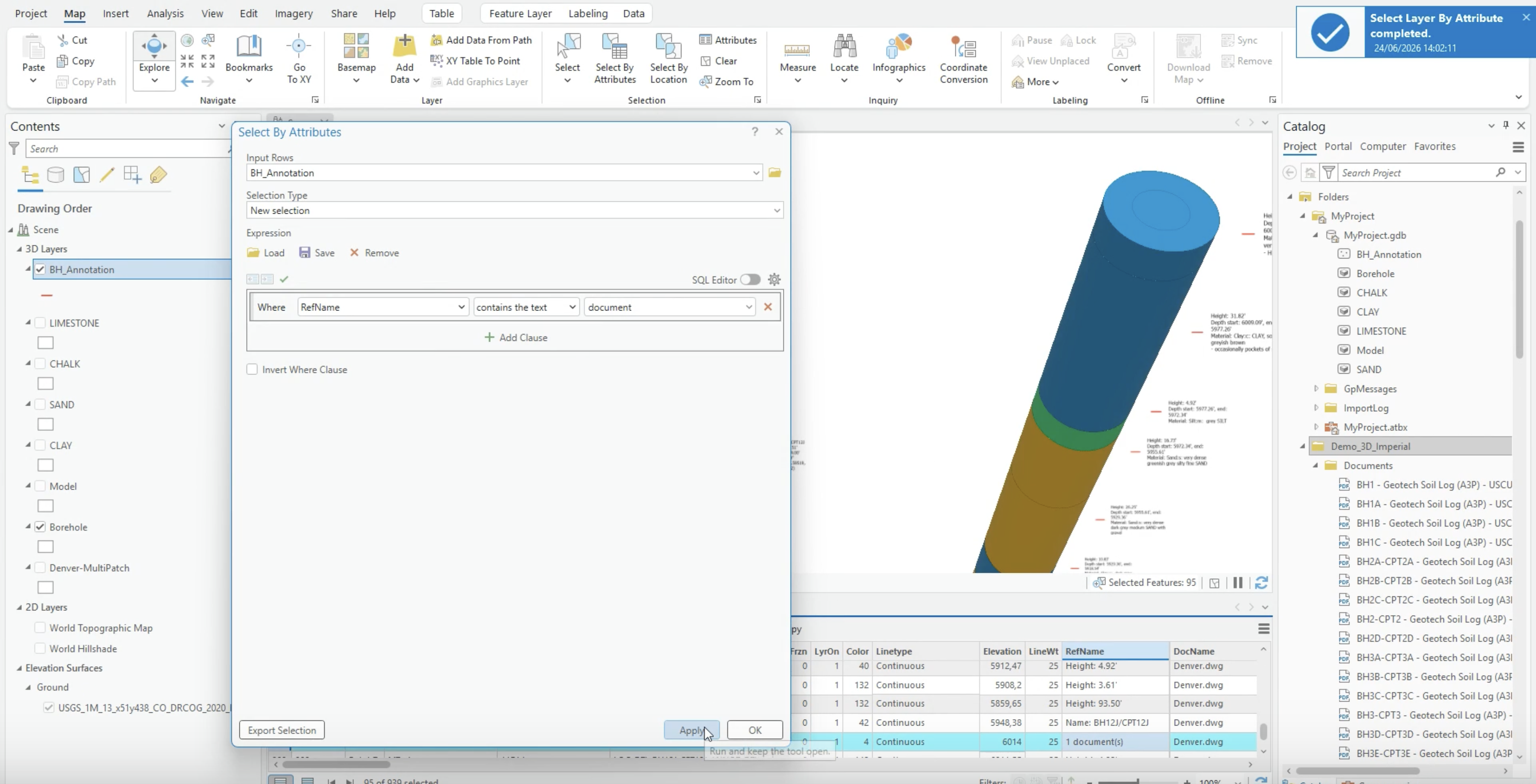

  • Usar Seleccionar por Atributos con la cláusula: RefName contenidos el Texto documento.

  • Aplicar y verificar el Recuento de la Selección antes de continuar - la clave solo debe ser calculado para estos Registros.

Seleccionando los Registros de anotación del Documento

Paso 4: Calcular la clave

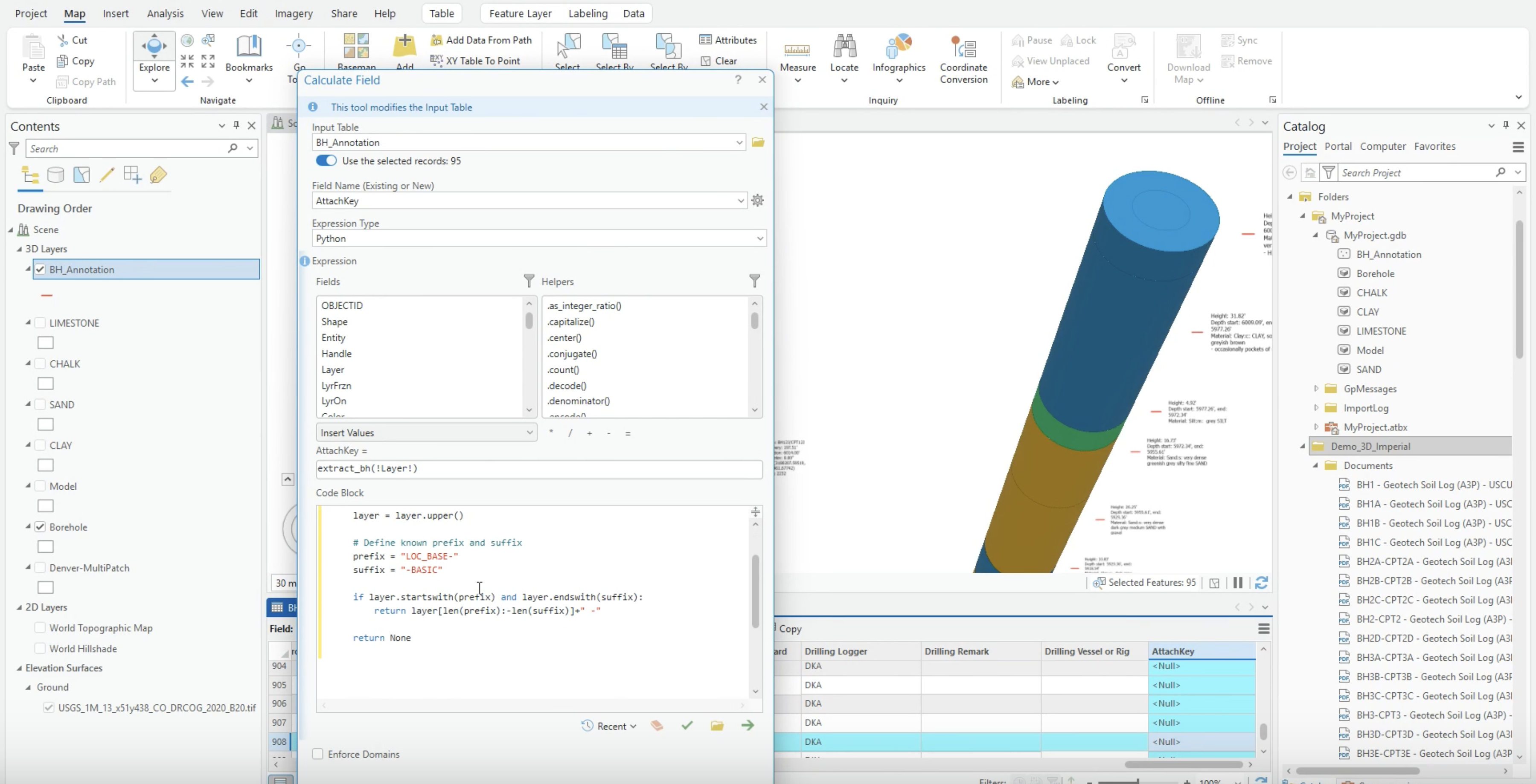

  • Con la Selección activa, haga clic con el botón derecho AttachKey > Calcular campo, conjunto Término Tipo = Python, término extract_bh(!Capa!), y este Bloque de Código:

Calcular campo aplicado solo a los Registros seleccionado

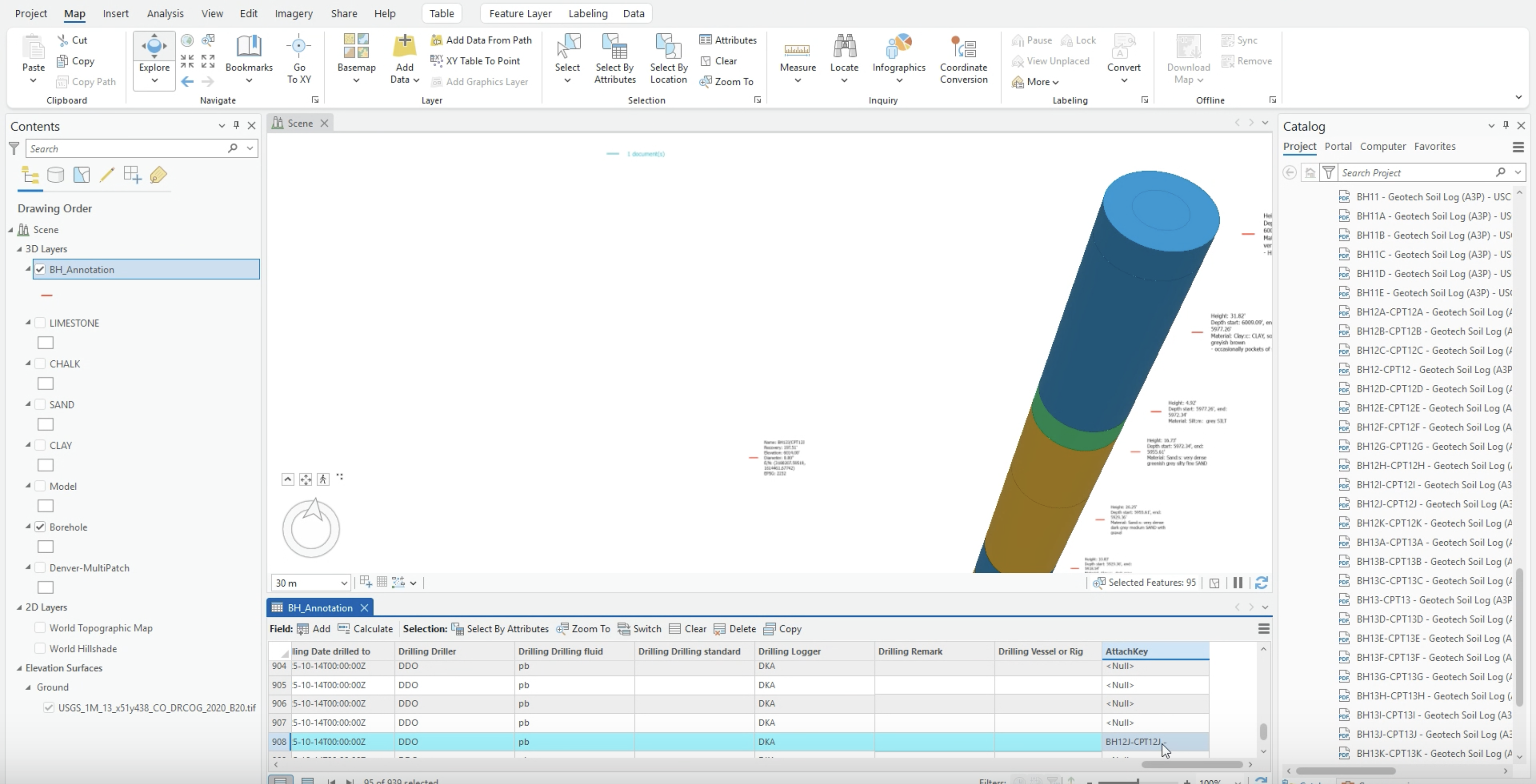

  • El final " -" es intencional: hace que la clave sea lo suficientemente específica a hacer coincidir exactamente con el prefijo un nombre de archivo de Informe, por lo que Pozos de observación con nombres similares (BH1 frente a BH1A) no pueden coincidir cruzadamente.

La clave rellenada - Nombre de la perforación más un guion final

Paso 5: Habilitar archivos adjuntos

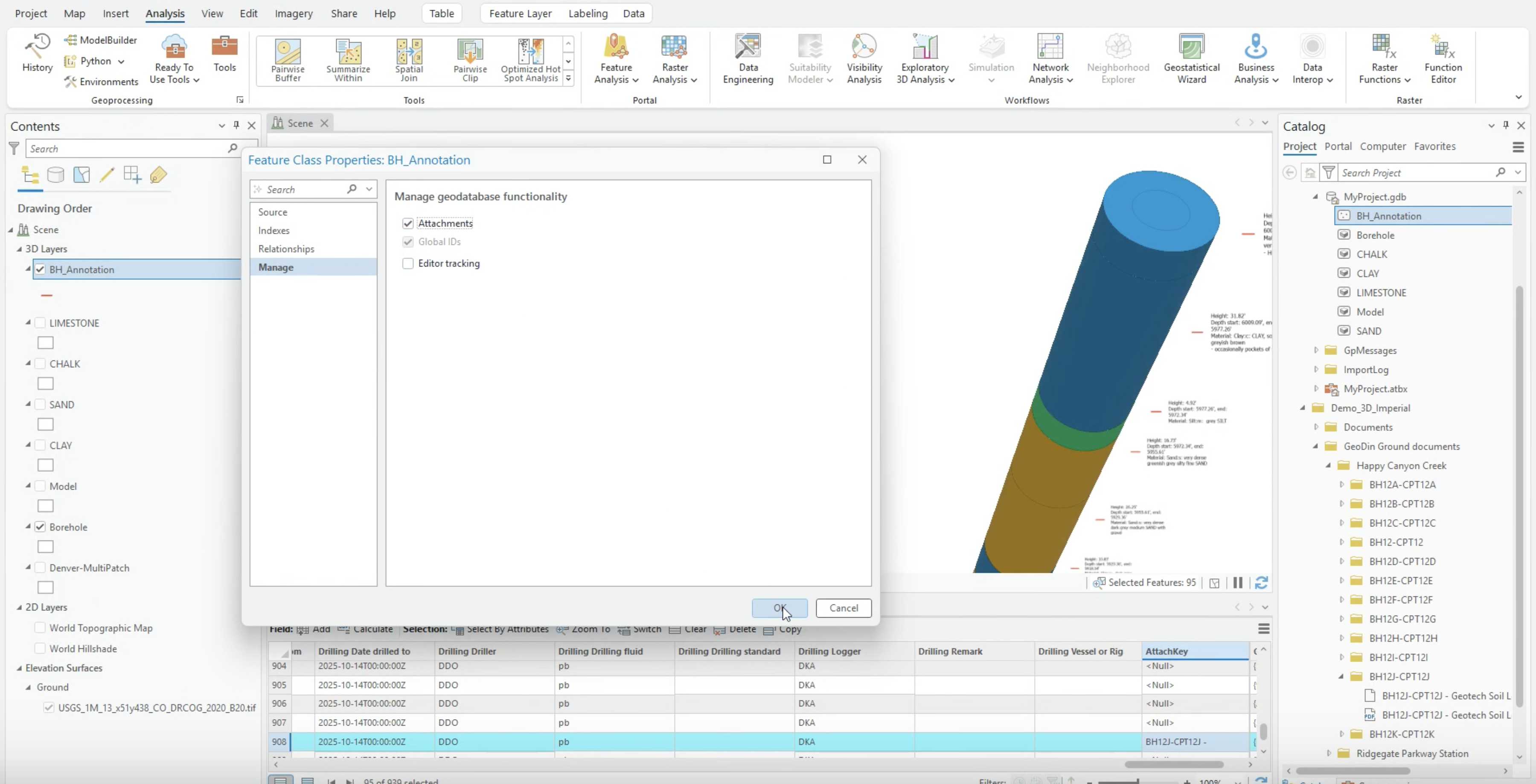

  • Abrir la clase de entidad Propiedades > Administrar y habilitar Adjuntos (los adjuntos son una entidad de geodatabase; la capa de anotación debe ser una clase de entidad de geodatabase, no un shapefile). Guardar.

Adjuntos habilitados en la clase de entidad

Paso 6: Generar la tabla de coincidencias

  • Ejecute el Generar tabla de coincidencias de adjuntos herramienta de geoprocesamiento:

    • Conjunto de datos de entrada: la capa de anotación (registros seleccionados).

    • Directorio de entrada: el directorio de trabajo con los PDFs.

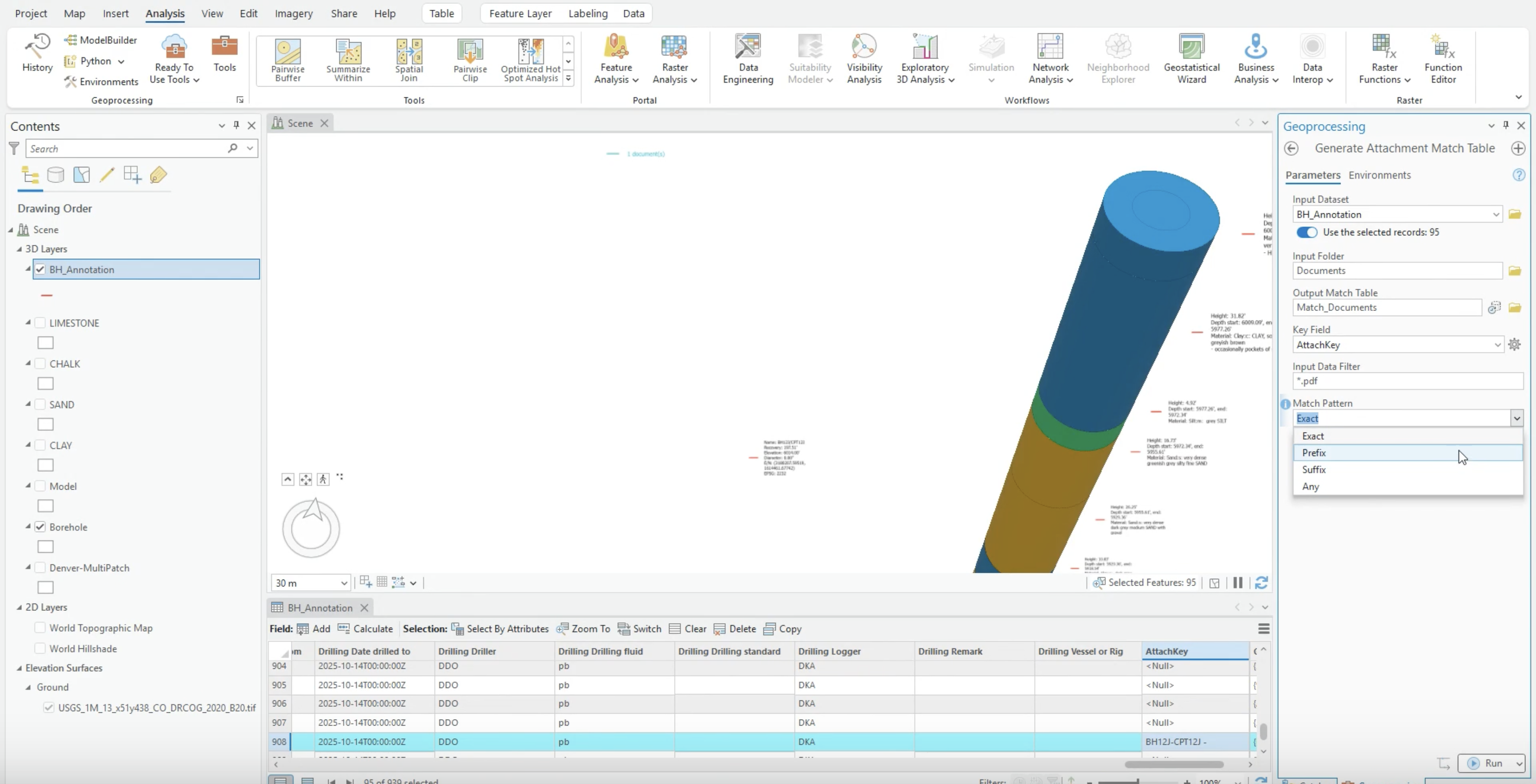

    • Campo clave: AttachKey - Filtro de datos de entrada: *.pdf - Patrón de coincidencia: Prefijo.

Generar tabla de coincidencias de adjuntos con el patrón de coincidencia establecido en Prefijo

Paso 7: Añadir los adjuntos

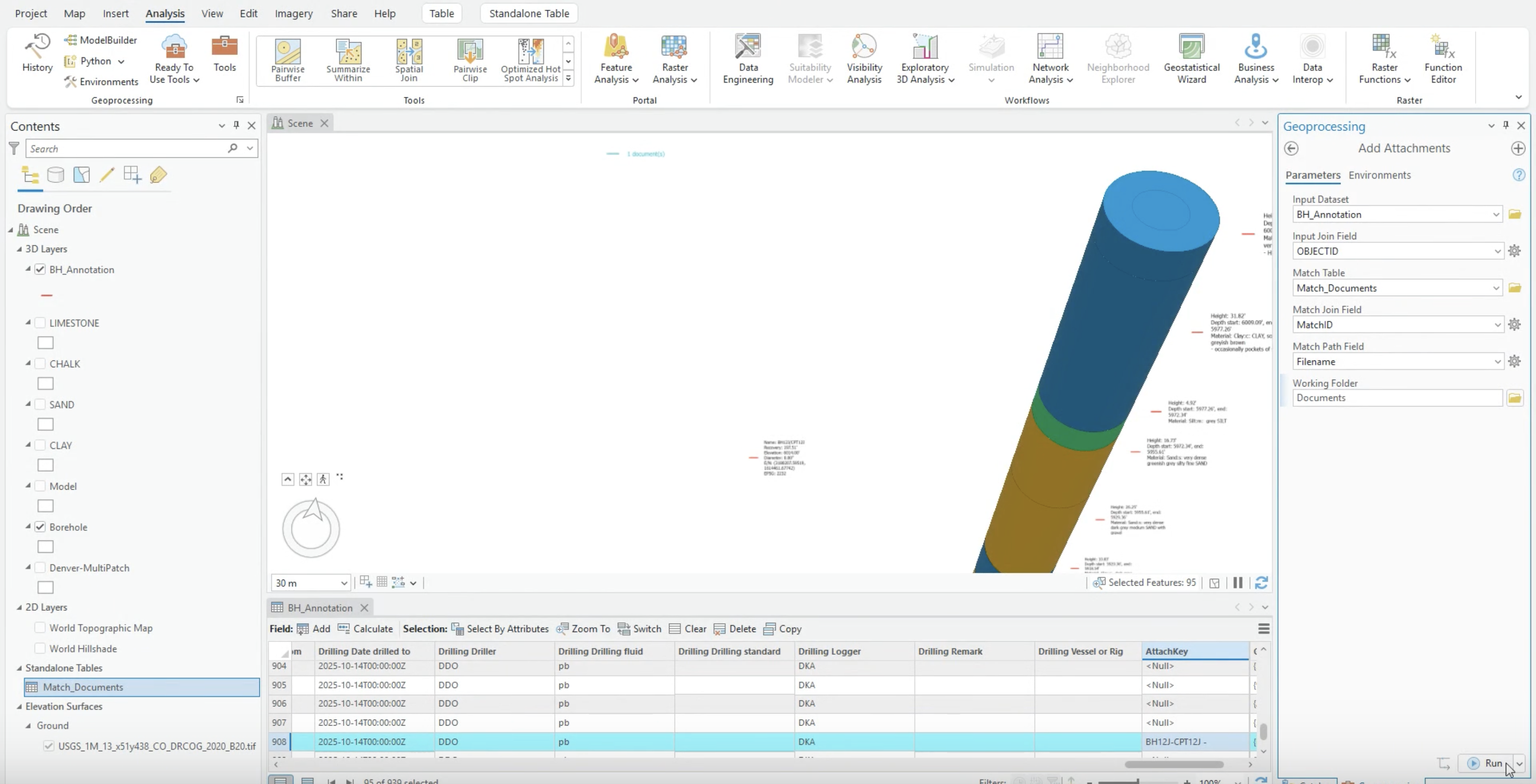

  • Ejecute Añadir adjuntos con el mismo conjunto de datos de entrada, Campo de unión de entrada OBJECTID, la tabla de coincidencias del paso 6, y Campo de unión de coincidencias MatchID.

Añadir adjuntos uniendo OBJECTID con MatchID

Paso 8: Verificar

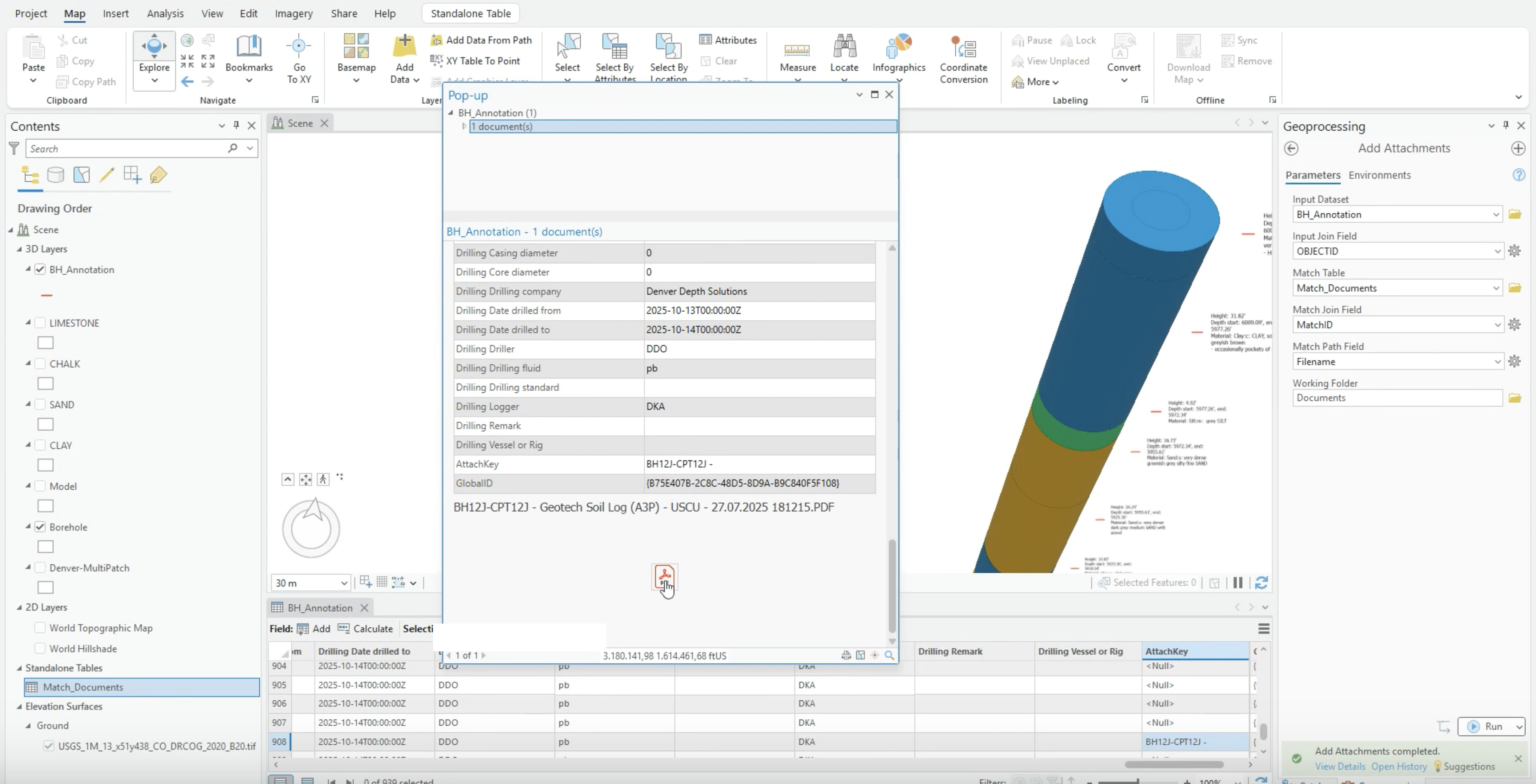

  • Haga clic en una anotación de documento en la escena y desplácese por su ventana emergente: el informe geotécnico aparece como un adjunto.

  • Compruebe uno o dos pozos de sondeo más para confirmar que la coincidencia funcionó de forma coherente.

El informe adjunto a la anotación, verificado en la ventana emergente

Ajustes opcionales

  • Ámbito de la selección - calcule la clave solo para los registros de documentos seleccionados; calcular en todas las filas crea coincidencias incorrectas.

  • Especificidad de la clave - si varios informes tienen nombres similares, haga que el formato de la clave sea más específico antes de coincidir (el sufijo final " -" existe exactamente para esto).


Trabajar con la coincidencia de adjuntos

Confirme que los adjuntos estén habilitados antes de ejecutar las herramientas de coincidencia y de añadir, y compruebe uno de los pozos de sondeo después de cada etapa (clave calculada, tabla de coincidencias generada, adjuntos añadidos) para que cualquier desajuste se detecte un paso antes de su causa en lugar de al final.


Siguiente paso: Publicar y revisar el modelo como una escena web - los informes adjuntos permanecen disponibles en las ventanas emergentes de la escena publicada.
