Erste Schritte

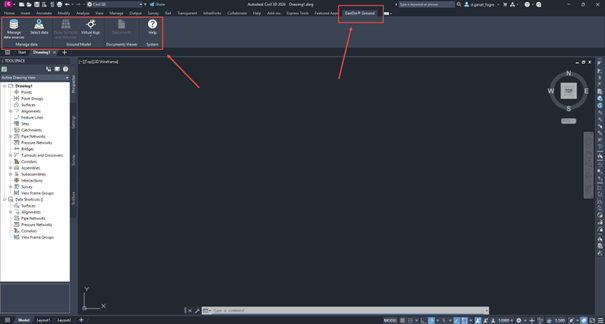

Nach der Installation des Plugins wird eine neue Registerkarte im Menüband GeoDin® Ground wird in Civil 3D angezeigt und bietet Zugriff auf eine Reihe von Befehlen für die Arbeit mit geotechnischen Daten. Diese Befehle ermöglichen es Ihnen, eine bestehende GeoDin-Datenbank auszuwählen oder zu verbinden (entweder verbunden oder dateibasiert), Bohrungen zu zeichnen, Flächen und 3D-Körper zu erstellen und Bohrloch Dokumente direkt in Civil 3D zu durchsuchen. Um das Menüband und seine Funktionen zu verwenden, müssen Sie zuerst eine neue oder vorhandene Zeichnung in Civil 3D öffnen.
1. Hinzufügen einer neuen Datenquelle

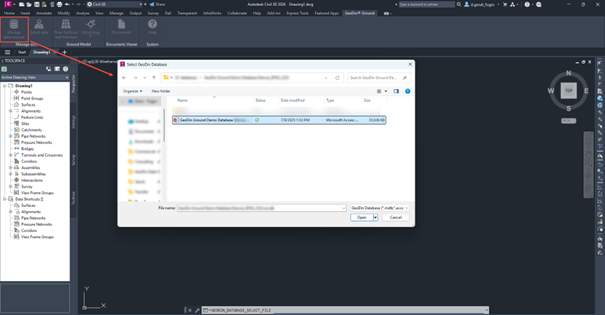

Das Plugin ermöglicht es Ihnen, mit einer bestehenden GeoDin-Datenbankverbindung zu arbeiten, oder Sie können manuell eine GeoDin-Datenbankdatei auswählen. Durch Klicken auf den Datenquellen verwalten Schalter öffnet sich ein Dialogfenster, in dem Sie eine Datenbankdatei auswählen können. Sobald sie ausgewählt und geöffnet wurde, wird die selektierte Datenbank in den nächsten Schritt zur Liste der verfügbaren Datenbanken hinzugefügt. Wenn Sie keine GeoDin-Datenbank haben, enthält das Plugin-Installationsprogramm eine Beispieldatenbank. Alternativ kann die Beispieldatenbank auch hier heruntergeladen werden:
2. Auswählen der zu zeichnenden Bohrungen

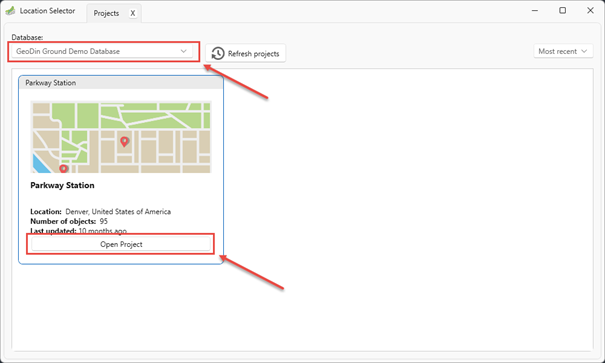

Der Folgende Schritt besteht darin, Ihre GeoDin-Projekte und Bohrungen zu durchsuchen. Durch Drücken von Daten auswählen, wird der neue Dialog geöffnet, in dem Sie die Liste der verfügbaren Datenquellen und ihrer jeweiligen Projekte anzeigen können.
Das Öffnen eines Projekts ermöglicht es Ihnen, tiefer zu graben und die zugehörigen Bohrungen und Bohrungen Von diesem Projekt in der Ansicht zu sehen. Beim Drücken der Projekt öffnen Schalter öffnet einen Neu-Tab in dem aktuell Dialog und wird Ihnen die Liste von Bohrungen und Dokumente darstellen.
3. Zeichnen von Bohrungen

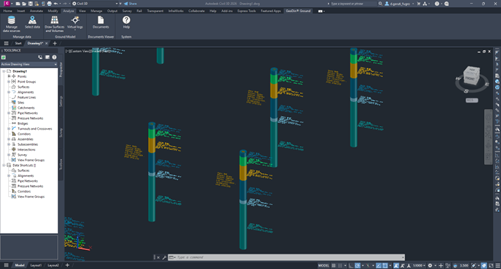

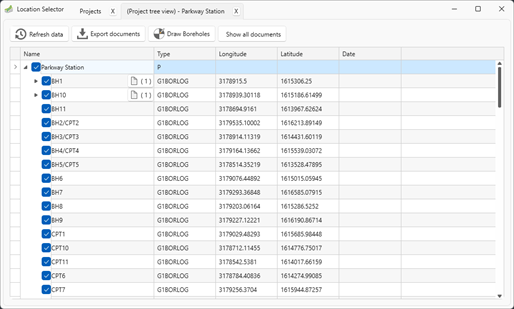

Öffnen Sie die Bohrloch-Baumansicht und treffen Sie eine Auswahl / Selektion von den Bohrungen, die Sie in Civil 3D zu zeichnen wünschen. Sobald Sie eine Auswahl / Selektion getroffen haben, können Sie auf Bohrungen zeichnenDie Bohrungen und Bohrarbeiten, die selektiert sind, werden anschließend in Civil 3D importiert und zeichnen als eine 3D-Darstellung der unterschiedlichen Bodenschichten. Die unterschiedlichen Schichten und Bodeneinheiten werden mit unterschiedlichen Farben angezeigt. Außerdem sind die in GeoDin aufgezeichneten Bodenbeschreibungen als Anmerkungen auf der Rechtes Seite des Bohrlochs Sichtbar. Die Allgemeine Sondierungen des Standortes, wie Koordinaten, Höhe und EPSG-Code, sind auf der Links Seite Sichtbar.
💡 Tipp: den visuellen Stil von Civil 3D zu Schattiert um die Zylinder und Schichtfarben leichter lesbar zu machen. Anmerkungen können pro Bohrung oder für alle Bohrungen auf einmal von der Layereigenschaften Sektion.
ℹ️ Angehängte Dokumente. Wenn Sie Bohrungen in eine Zeichnung speichern, bietet GeoDin® Ground außerdem an, alle Dokumente an diesen Bohrungen in der Datenbank angehängten - PDF-Protokolle, Fotos und Berichte. Ein separater Dialog fragt, wo sie lokal gespeichert werden sollen. Sie können diesen Schritt überspringen, wenn Sie die Dokumente offline nicht benötigen.
⚠️ Hinweis: Nach dem Import sind die in Civil 3D angezeigten Bohrungen nicht mehr mit der GeoDin-Datenbank verbunden. Änderungen an den Civil-3D-Objekten werden nicht zurück in die GeoDin-Datenbank geschrieben.
4. Flächen und Volumina zeichnen

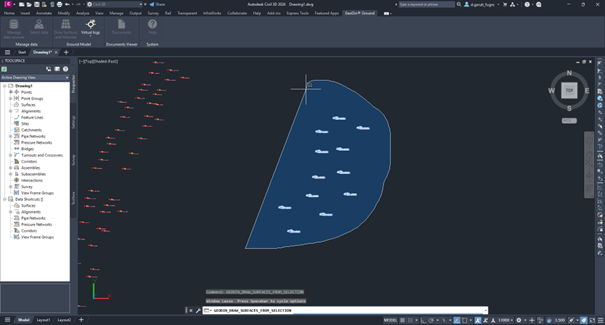

Schließlich können Sie mit dem Plugin das Erstellen einer 3D-Flächen- und Volumendarstellung einer logischen Gruppe von Bohrungen. Durch Drücken des Fläche und Volumina zeichnen Befehls können Sie eine logische Gruppe von Bohrungen Auswählen.
Drücken Sie nach Ihrer Auswahl / Selektion die Eingabetaste, um Ihre Eingabe zu bestätigen. Das Plugin wird dann auf der Grundlage eines Algorithmus, der entsprechende Boden-Gruppen anhand der Schichttiefen der umliegenden Bohrungen identifiziert, das Erstellen der Fläche und Volumina in Civil 3D übernehmen.
Folgende Schritte
Importieren von Bohrungen - Einzelheiten zum Auswahl / Selektion-Dialog, zu unterstützten Standards für Bodenbeschreibungen und dazu, wie die Visualisierung aussieht.
Erstellen von Fläche und Volumen - wie die Interpolation funktioniert und wie Sie das Bodenmodell verfeinern.
Was sind virtuelle Bohrprotokolle - Hinzufügen synthetischer Bohrungen, um das Bodenmodell zu steuern.
Ihr Design auf dem Geländemodell überlagern - Anwendungsfälle für die Kombination von Gelände und Design.
Von der GeoDin®-Datenbank stammt, was durchkommt - genau das, was in Civil 3D gerendert wird und was nicht.
